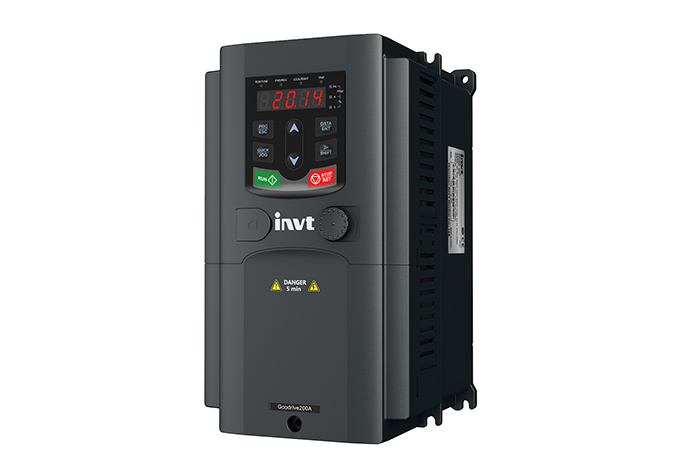

INVT GD200A-1R5G-4 controllo industriale vettoriale 3 fase VFD unità

Panoramica del prodotto e introduzione

L'INVT GD200A-1R5G-4 rappresenta un approccio sofisticato al controllo industriale dei motori, combinando la tecnologia di controllo vettoriale con un design robusto per applicazioni esigenti. Come membro di potenza nominale di 1,5 kW della serie GD200A di INVT, questo azionamento a frequenza variabile trifase offre prestazioni eccezionali in vari ambienti industriali. L'unità incorpora algoritmi avanzati di controllo vettoriale senza richiedere feedback dell'encoder esterno, rendendolo sia altamente capace che economicamente efficace. Con la sua costruzione semi-booksize e il design indipendente del condotto d'aria, facilita una dissipazione efficiente del calore consentendo configurazioni di montaggio flessibili tra cui opzioni di montaggio a parete, flangia e pavimento.

Questo azionamento a frequenza variabile si distingue nel mercato competitivo per il suo equilibrio tra prestazioni, affidabilità e valore. Progettato per soddisfare gli standard internazionali, tra cui la certificazione CE attraverso TÜV SÜD, il GD200A-1R5G-4 garantisce la conformità ai requisiti globali di qualità e sicurezza. Il design dell'azionamento enfatizza l'adattabilità ambientale con una maggiore resistenza a condizioni di griglia impegnative, variazioni di temperatura, umidità e polvere. Queste caratteristiche lo rendono particolarmente adatto per ambienti industriali dove l'affidabilità in condizioni difficili è fondamentale.

Specifiche tecniche e parametri operativi

Il GD200A-1R5G-4 funziona con un ampio raggio di ingresso di tensione da 380V AC (-15%) a 440V (+10%) trifase, permettendogli di mantenere un funzionamento stabile anche con fluttuazioni significative della rete. Questa flessibilità della tensione di ingresso fornisce un vantaggio distinto in regioni con alimentazioni instabili o impianti industriali con una significativa diminuzione della tensione. Le caratteristiche di uscita dell'azionamento consentono una gamma di frequenza da 0 a 400 Hz, supportando praticamente tutte le applicazioni standard di motori industriali.

Con il suo fattore di forma compatto, l'azionamento ottimizza l'utilizzo dello spazio del pannello di controllo. L'unità dispone di meccanismi di protezione completi tra cui sovracorente, sovratensione, sottotensione, perdita di fase, sovratemperatura e sovraccarico di protezione - più di trenta diverse funzioni di protezione da guasti in totale. Questa vasta suite di protezione migliora l'affidabilità del sistema e riduce al minimo i tempi di fermo inaspettati. La metodologia di controllo utilizza sia il controllo vettoriale senza sensore che le modalità di controllo vettoriale di tensione spaziale, fornendo flessibilità per i diversi requisiti di applicazione e le aspettative di prestazione.

Caratteristiche di prestazione e caratteristiche di controllo

Il GD200A-1R5G-4 dimostra eccezionali prestazioni di controllo del motore con una coppia di avvio del 150% a 0,5 Hz, consentendo una coppia di rottura elevata per condizioni di avvio impegnative. L'azionamento raggiunge un rapporto di controllo della velocità di 1:100 con una precisione di regolazione della velocità di ± 0,2% in modalità vettoriale a loop aperto, fornendo un controllo preciso della velocità del motore in tutta la gamma operativa. Il tempo di risposta della coppia di meno di 20ms garantisce un rapido adattamento alle condizioni di carico cambianti, rendendolo adatto per applicazioni con carico variabile.

L'unità offre più opzioni di impostazione della frequenza tra cui impostazione digitale, ingressi analogici (0-10V / 0-20mA, -10V a + 10V), impostazione della frequenza degli impulsi, funzionamento della velocità multi-step, semplice programmazione PLC, controllo PID e comunicazione MODBUS. Questa flessibilità di configurazione consente un'integrazione senza problemi in diverse architetture di controllo. L'unità dispone anche di una funzione di regolazione automatica della tensione (AVR) che mantiene la tensione di uscita costante nonostante le fluttuazioni dell'alimentazione, garantendo prestazioni costanti del motore in varie condizioni della rete.

Scenari di applicazione e implementazione industriale

Il GD200A-1R5G-4 trova applicazioni in numerosi settori industriali, in particolare eccellenti nei sistemi di pompe, ventilatori, compressori e trasportatori. La sua robusta costruzione e la sua resistenza ambientale lo rendono adatto ad ambienti operativi difficili che si trovano negli impianti di produzione, negli impianti di trasformazione e nelle operazioni di movimentazione dei materiali. La capacità di controllo vettoriale senza sensore dell'azionamento fornisce una coppia di avvio elevata e eccellenti prestazioni a bassa velocità, rispondendo alle esigenze di applicazioni con carichi di avvio pesanti o che richiedono un funzionamento preciso a bassa velocità.

Per le applicazioni di approvvigionamento idrico, l'azionamento include una funzione di approvvigionamento idrico semplice dedicata, semplificando l'implementazione in sistemi di aumento della pressione, impianti di trattamento dell'acqua e applicazioni di irrigazione. La capacità di perdita di potenza istantanea garantisce un funzionamento continuo durante brevi interruzioni di potenza, evitando interruzioni di produzione e riducendo lo stress del motore durante il recupero di potenza. Queste funzioni specializzate dimostrano la comprensione di INVT dei requisiti di applicazione del mondo reale oltre il controllo del motore di base.

Vantaggi di integrazione e installazione del sistema

Il GD200A-1R5G-4 è dotato di un design semi-booksize con condotti di raffreddamento indipendenti che impediscono l'accumulo di polvere e mantengono prestazioni termiche ottimali. Questa costruzione supporta tre opzioni di montaggio: montaggio a parete, montaggio a flangia e montaggio a pavimento, fornendo flessibilità di installazione per vari progetti di armadio e vincoli spaziali. Le schede terminali modulari con connessioni collegabili semplificano notevolmente il cablaggio e riducono i tempi di installazione.

L'azionamento supporta configurazioni di bus DC comuni, consentendo architetture innovative di condivisione della potenza in sistemi multi-azionamento. Questa capacità consente di utilizzare l'energia rigenerativa dei motori frenanti accelerando i motori altrove nel sistema, riducendo il consumo complessivo di energia. L'unità accetta anche l'ingresso diretto di alimentazione CC, facilitando l'integrazione con fonti di energia rinnovabili o sistemi di alimentazione di riserva. Le unità fino a 30 kW includono unità frenanti integrate, eliminando la necessità di componenti esterni nella maggior parte delle applicazioni frenanti dinamiche.

Analisi comparativa e differenziazione tecnica

Nel contesto competitivo degli azionamenti industriali a frequenza variabile, il GD200A-1R5G-4 si distingue per diversi vantaggi tecnologici chiave. La compatibilità elettromagnetica dell'azionamento è migliorata attraverso filtri C3 integrati, con filtri C2 esterni opzionali disponibili per applicazioni che richiedono un controllo delle emissioni più rigoroso. Queste prestazioni EMC superano quelle di molti azionamenti comparabili della sua classe, riducendo le interferenze ad alta frequenza con apparecchiature elettroniche sensibili in ambienti industriali.

L'azionamento incorpora più metodi di frenatura tra cui frenata di consumo energetico, frenata a flusso, frenata a corrente continua e frenata a cortocircuito. Questa flessibilità frenante consente prestazioni di fermata ottimali su diversi tipi di carico e caratteristiche di inerzia. La funzionalità PLC integrata consente sequenze di funzionamento autonome senza richiedere controllori esterni, mentre la funzione di ricerca e riavvio della velocità rotante consente all'azionamento di riconnettersi senza problemi ai motori rotanti senza sovratensioni di corrente interrompenti.

FAQ su INVT GD200A-1R5G-4 Vector Control VFD

Cosa distingue il controllo vettoriale dal controllo V/F standard in questo drive?

A differenza del controllo V/F di base che mantiene un rapporto tensione-frequenza costante, il GD200A-1R5G-4 implementa un sofisticato controllo vettoriale che regola in modo indipendente il flusso del motore e i componenti della coppia. Questo approccio avanzato fornisce una risposta dinamica superiore, una migliore precisione di regolazione della velocità (± 0,2%) e una coppia di partenza più alta (150% a 0,5 Hz) rispetto al controllo V / F convenzionale. L'implementazione del controllo vettoriale non richiede un encoder di feedback, riducendo la complessità del sistema e i costi fornendo al contempo caratteristiche di prestazione che si avvicinano a quelle dei sistemi a circuito chiuso.

Per quali industrie e applicazioni è particolarmente adatto questo VFD?

Il GD200A-1R5G-4 è progettato per applicazioni di automazione industriale tra cui sistemi di movimentazione dei materiali, macchinari di produzione e attrezzature di controllo dei processi. Il suo design robusto lo rende adatto per ambienti di produzione, mentre la sua ottimizzazione di pompa e ventilatore consente di risparmiare energia nei sistemi HVAC e fluidi. L'ampia tolleranza di tensione dell'azionamento lo rende particolarmente prezioso in regioni con infrastrutture elettriche instabili o impianti industriali con fluttuazioni di tensione significative.

In che modo questo azionamento migliora l'efficienza energetica nei sistemi a motore?

L'azionamento incorpora diverse tecnologie di risparmio energetico tra cui una modalità di funzionamento automatica di risparmio energetico che ottimizza la tensione di uscita in base alle condizioni di carico. Il supporto per le configurazioni comuni del bus CC consente la condivisione della potenza tra più azionamenti, mentre le unità frenanti integrate (sui modelli fino a 30 kW) facilitano una dissipazione efficiente dell'energia durante la decelerazione. Queste caratteristiche riducono collettivamente il consumo energetico complessivo del sistema, con alcune configurazioni multi-drive che consentono un risparmio energetico del 5-30%.

Quali interfacce di controllo e capacità di comunicazione offre?

Il GD200A-1R5G-4 fornisce interfacce di controllo e feedback complete tra cui ingressi analogici (0-10V / 0-20mA, -10V a + 10V), ingressi digitali (8 standard più 1 ad alta velocità), uscite analogiche (2 canali), uscite relè (2 canali) e uscita a impulso ad alta velocità. Per l'integrazione del sistema, l'unità supporta la comunicazione MODBUS e può essere ampliata con schede di comunicazione opzionali per reti PROFIBUS-DP, PROFINET, EtherCAT e CANopen, consentendo una connessione senza problemi ai sistemi di automazione industriale.

Quali certificazioni di sicurezza e caratteristiche di protezione sono incorporate?

L'unità è dotata di certificazioni internazionali di sicurezza, tra cui la marcatura CE tramite TÜV SÜD, che dimostrano la conformità alle direttive europee sulla sicurezza e EMC. L'unità incorpora una protezione completa contro le condizioni di sovracorente, sovratensione, sottotensione, perdita di fase, sovratemperatura e sovraccarico. La funzione Safe Torque Off fornisce ulteriore sicurezza per le operazioni di manutenzione, mentre la funzione di copia sicura dei parametri sulla tastiera rimovibile semplifica il backup e il ripristino delle impostazioni di configurazione.
