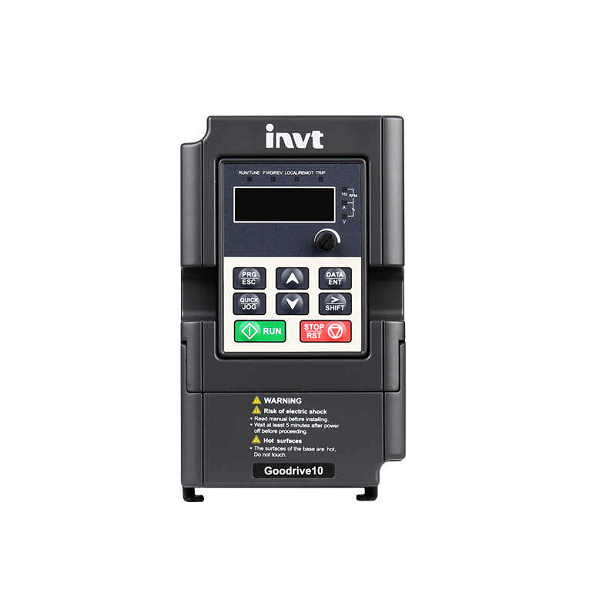

L'INVT GD10-0R4G-S2-B è un mini inverter economico progettato per applicazioni OEM di piccola potenza che richiedono prestazioni affidabili in spazi limitati. Come un inverter monofase con un ingresso di 220V e una capacità di uscita di 0,4kW, integra la tecnologia di controllo V / f vettorializzata e caratteristiche essenziali come il controllo PID, il funzionamento multi-velocità e la comunicazione Modbus. Il suo design compatto e il suo meccanismo di raffreddamento naturale lo rendono ideale per ambienti con polvere o materiali fibrosi, come macchinari tessili, sistemi trasportatori e piccole unità HVAC. Aderendo agli standard internazionali come IEC e CE, questo inverter garantisce sia la sicurezza che la compatibilità con i requisiti del mercato globale.
1.Specifiche tecniche e capacità funzionali
Il GD10-0R4G-S2-B funziona con una gamma di tensione di ingresso monofase da 220V (-15%) a 240V (+10%) e supporta una frequenza di uscita nominale di 50Hz/60Hz. Le principali metriche di prestazione includono un ampio intervallo di frequenza di uscita da 0Hz a 400Hz e un 调速比 di 1:100, consentendo regolazioni precise della velocità del motore. L'inverter fornisce una robusta capacità di sovraccarico, che gestisce il 150% della corrente nominale per 1 minuto e il 200% per 1 secondo, garantendo la resistenza ai cambiamenti improvvisi del carico.
I metodi di controllo sono centrati sul controllo V / f vettorializzato, che ottimizza le prestazioni della coppia e l'efficienza energetica. Il dispositivo comprende 16 passaggi di velocità programmabili e supporta curve V / F personalizzate, consentendo agli utenti di adattare le operazioni alle caratteristiche specifiche del motore. Le interfacce integrate presentano un ingresso analogico (0-10V o 0-20mA), un'uscita analogica, cinque ingressi digitali e un'uscita relè. La comunicazione è facilitata tramite RS-485 con supporto per il protocollo Modbus, consentendo un'integrazione senza problemi nelle reti di automazione industriale.
Vantaggi 2.Design e caratteristiche operative
Costruzione efficiente nello spazio
Come mini inverter economico, il GD10-0R4G-S2-B enfatizza il minimalismo e la praticità. Le sue dimensioni sono significativamente ridotte rispetto ai modelli convenzionali, risparmiando fino al 15% di spazio sul pannello. Questa compattezza è fondamentale per le applicazioni OEM in cui più unità sono impiegate in contenitori stretti.
Migliorata gestione termica
A differenza dei sistemi di raffreddamento forzato, questo inverter si basa sul raffreddamento a convezione naturale. Questo approccio passivo elimina i ventilatori, riducendo il rumore e evitando l'accumulo di polvere in ambienti impegnativi come la lavorazione del legno o la produzione tessile. Il design garantisce un funzionamento affidabile all'interno di un intervallo di temperatura ambiente da -10 ° C a 50 ° C, con la deratazione applicata sopra i 40 ° C.
Accessibilità centrata sull'utente
Una caratteristica distintiva è la tastiera LED montabile esternamente con un potenziometro integrato. Ciò consente il controllo remoto e la regolazione dei parametri in tempo reale senza accesso diretto all'unità. L'interfaccia fornisce una diagnosi chiara, compresi i registri della cronologia dei guasti per sovraccarichi, surriscaldamento o fluttuazioni di tensione, semplificando i flussi di lavoro di manutenzione.
3.Scopo di applicazione e casi di utilizzo dell'industria
Il GD10-0R4G-S2-B eccelle in scenari che richiedono un controllo del motore economicamente efficace senza compromettere la funzionalità. Le applicazioni tipiche includono:
Sistemi di movimentazione dei materiali: i trasportatori e le macchine di selezione beneficiano delle impostazioni a 16 velocità e delle opzioni di frenatura dinamica.
Ventilazione e pompaggio: il controllo PID integrato consente una regolazione precisa della pressione o del flusso nei sistemi HVAC e di gestione dell'acqua.
Macchine per tessili e imballaggi: il raffreddamento naturale garantisce la longevità in ambienti polverosi o fibrosi, mentre RS-485 supporta il monitoraggio centralizzato.
Per esigenze specializzate, l'inverter offre diversi metodi di frenatura - iniezione a corrente continua, frenata a flusso e frenata a resistenza - fornendo flessibilità per gestire la decelerazione nei carichi ad alta inerzia.
Analisi comparativa: serie GD10 nel mercato degli inverter
Il GD10-0R4G-S2-B occupa una posizione unica tra unità V/f di base e controllori vettoriali di fascia alta. I principali differenziatori includono:
Affordabilità vs. prestazioni: sebbene il prezzo sia una soluzione economica, incorpora la sintonia V / f basata su vettori per un funzionamento più fluido a bassa velocità rispetto agli inverter standard.
Compattezza vs. espandibilità: Nonostante le sue piccole dimensioni, l'unità supporta I / O espandibili tramite porte digitali programmabili, una rarità nella sua classe.
Caratteristiche di protezione: include salvaguardie complete contro sovratensione, sottotensione, perdita di fase e cortocircuiti, superando molti concorrenti entry-level.
Rispetto alle serie specializzate INVT (ad esempio, GD350 per gru o GD270 per pompe), la GD10 dà priorità alla versatilità rispetto all'ottimizzazione specifica dell'applicazione. La sua programmazione modulare, come le uscite commutabili ritardate e le rampe di accelerazione personalizzabili, la rende adattabile a diverse esigenze OEM.
5.Orientamenti per l'attuazione e l'integrazione
Migliori pratiche di installazione
L'inverter impiega installazione a parete e deve essere posizionato per massimizzare il flusso d'aria per il raffreddamento naturale. Le connessioni elettriche dovrebbero utilizzare cavi schermati per segnali analogici sensibili al rumore e la rete RS-485 richiede resistenze di terminazione per prevenire la riflessione del segnale.
Configurazione dei parametri
La configurazione iniziale prevede la definizione dei parametri di prestazione di base attraverso la tastiera LED. Le impostazioni critiche includono:
Corrente nominale e tensione del motore per ottimizzare le curve V/f.
Tempi di accelerazione/decelerazione (0,1-6000) per minimizzare lo stress meccanico.
Profili multi-velocità assegnati agli ingressi digitali per il funzionamento automatizzato.
Sicurezza e conformità
Il design soddisfa le norme CE per EMC e sicurezza elettrica, garantendo compatibilità in zone industriali. Gli utenti devono rispettare le normative locali per la disconnessione dei dispositivi e la messa a terra, con filtri esterni opzionali per la compatibilità elettromagnetica in ambienti sensibili.
Domande frequenti (FAQ)
1.Come il GD10-0R4G-S2-B raggiunge l'efficienza energetica in applicazioni a carico variabile?
L'inverter sfrutta il controllo V/f potenziato da vettori per regolare tensione e frequenza in base alle condizioni di carico del motore in tempo reale. Ciò riduce al minimo le perdite di potenza reattiva, in particolare negli scenari di carico parziale. Inoltre, il sistema di raffreddamento naturale elimina il consumo di energia del ventilatore, riducendo il consumo energetico complessivo fino al 5% rispetto ai modelli raffreddati attivamente.
2.Can questo inverter sincronizzare con i sistemi di controllo esistenti basati su PLC?
Sì, l'interfaccia Modbus RS-485 integrata consente una comunicazione senza problemi con i PLC. Gli utenti possono mappare parametri come comandi di velocità, codici di guasto e frequenze di uscita per registrare indirizzi per il monitoraggio centralizzato. Gli ingressi digitali accettano anche segnali da uscite digitali PLC per il controllo di avvio / fermo e direzione.
3.Cosa distingue i metodi di frenatura supportati da questo modello?
La funzione di frenatura a corrente continua inietta corrente continua per fermare i motori rapidamente, ideale per carichi ad alta inerzia. La frenata a flusso aumenta la coppia durante la decelerazione senza dispositivi esterni, mentre la frenata a resistenza dissipa l'energia in eccesso come calore tramite un modulo di resistenza esterno per frequenti cicli di stop-start. La scelta dipende dalle caratteristiche del carico e dalle esigenze dinamiche.
4.Is l'inverter adatto per applicazioni di motore monofase?
No, il GD10-0R4G-S2-B è progettato esclusivamente per motori asincroni trifasi. L'ingresso monofase (220V) è convertito in uscita trifase, consentendo la compatibilità con motori industriali standard mentre funziona da fonti di energia residenziali o commerciali leggeri.
5.How la progettazione compatta impatto manutenzione e vita di servizio?
La costruzione senza ventilatore migliora la longevità rimuovendo un punto di guasto comune. Il dissipatore di calore in alluminio dissipa in modo efficiente il calore e il rivestimento sigillato del PCB protegge contro polvere e umidità. La manutenzione è limitata ai controlli periodici di autorizzazione e agli aggiornamenti del firmware tramite la tastiera.
6.Quali protocolli di sicurezza sono incorporati per la prevenzione dei guasti?
L'inverter dispone di protezione a più strati, inclusa la protezione elettronica dal sovraccarico termico per simulare le condizioni di riscaldamento del motore e la prevenzione degli stalli durante l'accelerazione. Le cronologie dei guasti registrano gli ultimi sei incidenti con istantanee dettagliate dei parametri operativi, aiutando a risolvere rapidamente i problemi.
