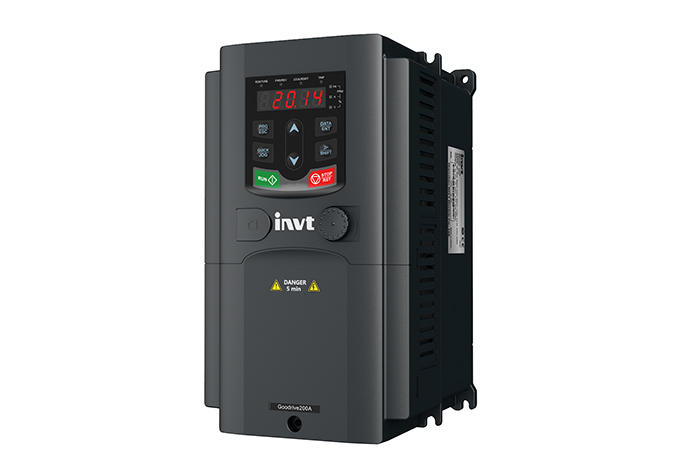

Invertere vettoriale generale ad alte prestazioni INVT GD200A-2R2G-4

L'INVT GD200A-2R2G-4 rappresenta un inverter di frequenza per uso generale robusto ed altamente efficiente all'interno della acclamata serie Goodrive200A. Progettato per fornire prestazioni superiori nel controllo di motori ad induzione AC asincroni, questo modello da 2,2 kW funziona su un alimentatore trifase 380V e incorpora una perfetta miscela di tecnologia di controllo avanzata e funzionalità pratiche. È progettato per soddisfare le diverse esigenze della moderna automazione industriale, offrendo un'eccezionale affidabilità e adattabilità in condizioni di funzionamento impegnative. Come inverter vettoriale generale, fornisce un controllo preciso della velocità e della coppia, rendendolo un componente indispensabile per un'ampia gamma di applicazioni, dai sistemi di alimentazione idrica ai sistemi di movimentazione dei materiali e trasportatori.

Specifiche tecniche 1.Comprehensive e progettazione funzionale

Il GD200A-2R2G-4 è costruito su una sofisticata piattaforma di processore di segnale digitale (DSP), che forma il nucleo delle sue capacità di controllo. Questo inverter di frequenza di uso generale accetta un ampio raggio di tensione di ingresso da 380V AC con una tolleranza dal -15% al +10%, garantendo un funzionamento stabile anche in aree con condizioni di rete fluttuanti o scarse. La sua gamma di frequenza di uscita si estende da 0 Hz a 400 Hz, soddisfando sia applicazioni standard che ad alta velocità.

Una caratteristica chiave di questo modello è la sua avanzata metodologia generale di controllo dell'inverter vettoriale. Supporta sia le modalità open-loop vector control (SVC) che space vector control (V/F). Ciò consente di raggiungere una coppia di avvio elevata del 150% a soli 0,5 Hz, garantendo che i carichi pesanti possano essere avviati senza problemi e in modo affidabile. Il rapporto di controllo della velocità di 1:100 e una precisione della velocità a stato costante di ±0,2% sotto controllo vettoriale a loop aperto dimostrano la sua precisione, rendendolo adatto per applicazioni in cui la velocità costante è critica nonostante le variazioni di carico.

L'inverter incorpora un set completo di caratteristiche di protezione, tra cui sovracorente, sovratensione, sottotensione, perdita di fase e protezione da sovratemperatura. Il suo robusto design garantisce un alto livello di immunità ai disturbi elettrici comuni, riducendo significativamente il rischio di innescamento di fastidi e migliorando il tempo di funzionamento complessivo del sistema.

Caratteristiche del prodotto 2.Key e vantaggi operativi

L'INVT GD200A-2R2G-4 è dotato di caratteristiche che si traducono in significativi vantaggi operativi per gli utenti finali.

Prestazioni avanzate di controllo vettoriale

Come inverter vettoriale generale, la sua forza centrale risiede nelle sue capacità di controllo preciso del motore. Con una risposta di coppia dinamica di meno di 20 millisecondi, può adattarsi rapidamente a cambiamenti improvvisi di carico, mantenendo la stabilità del processo. Queste elevate prestazioni dinamiche sono essenziali in applicazioni come centrifughe o macchine per avvolgere, dove tensione e velocità devono essere strettamente regolate.

Compatibilità frenata integrata e EMC

Per un modello da 2,2 kW, il GD200A-2R2G-4 è dotato di un'unità frenante integrata, eliminando la necessità di un componente esterno per molte applicazioni di frenatura standard. Supporta più metodi di frenatura, tra cui frenatura a consumo energetico, flusso, CC e cortocircuito, consentendo un arresto rapido e controllato dei motori. Inoltre, l'inverter è progettato tenendo conto della compatibilità elettromagnetica (EMC). Dispone di un filtro EMC di classe C3 integrato come standard, che può essere integrato con un filtro C2 esterno per applicazioni in ambienti sensibili alle interferenze elettromagnetiche.

Integrazione e comunicazione flessibili dei sistemi

Questo inverter di frequenza di uso generale offre ampie opzioni di connettività. È dotato di più ingressi / uscite analogiche e digitali, tra cui un ingresso analogico configurabile per 0-10V o 0-20mA e un altro per -10V a + 10V. Dispone inoltre di un ingresso e un'uscita di impulso ad alta velocità, con frequenze fino a 50kHz, adatti per un posizionamento preciso e un feedback di velocità. La comunicazione standard RS485 con supporto per il protocollo Modbus consente un'integrazione senza problemi nelle reti di automazione di fabbrica, consentendo il monitoraggio e il controllo centralizzati.

Costruzione robusta e installazione versatile

L'inverter vanta una struttura semi-booksize con un design di condotto d'aria indipendente. Questo design isola efficacemente il flusso d'aria di raffreddamento del dissipatore di calore dai componenti elettronici, evitando l'accumulo di polvere e migliorando l'affidabilità in ambienti polverosi. Supporta più metodi di installazione - montaggio a parete, flangiato o in piedi - fornendo flessibilità per diversi progetti di armadio e vincoli spaziali.

3.Aree di applicazione primarie e casi di utilizzo dell'industria

La versatilità del GD200A-2R2G-4 lo rende adatto a un ampio spettro di industrie.

Nell'automazione industriale, è ampiamente utilizzato per guidare nastri trasportatori, alimentatori, miscelatori e mandrini per macchine utensili. Il suo preciso controllo della velocità garantisce una qualità costante del prodotto e un'efficienza produttiva. Per i servizi di costruzione, la sua semplice funzione di approvvigionamento idrico integrata lo rende una scelta eccellente per il controllo delle pompe in sistemi di approvvigionamento idrico e di drenaggio residenziali, commerciali e comunali, contribuendo a stabilizzare la pressione dell'acqua e a risparmiare energia.

Nel settore della movimentazione dei materiali, questo inverter vettoriale generale fornisce l'alta coppia di partenza necessaria per sollevatori, ascensori e sistemi gru, garantendo un'accelerazione e una decelerazione fluide per un funzionamento sicuro e affidabile. La sua capacità di resistere ad ambienti duri, tra cui ampie variazioni di temperatura, umidità e condizioni polverose, lo rende anche una scelta affidabile per applicazioni nelle industrie tessili, imballaggi e plastiche.

Prospettiva estesa: comprensione delle tecnologie degli inverter di frequenza

Per prendere una decisione informata, è utile comprendere il contesto tecnologico e la nicchia specifica che occupa il GD200A-2R2G-4.

1. lo spettro della tecnologia: controllo V / F contro il controllo del vettore

Il GD200A-2R2G-4 funziona efficacemente sia in modalità V/F che in modalità di controllo vettoriale, ma la distinzione è cruciale.

V / F Control: Questo è un metodo di controllo più semplice in cui l'inverter mantiene un rapporto costante tra tensione (V) e frequenza (Hz). È adatto per applicazioni con carichi costanti e dove le elevate prestazioni dinamiche non sono critiche, come ventilatori e pompe semplici.

Controllo vettoriale: Questa è una tecnica più avanzata, che il GD200A-2R2G-4 impiega come inverter vettoriale generale. Scoppia il controllo della coppia del motore e del flusso magnetico, consentendo una regolazione indipendente e precisa di ciascuno. Ciò si traduce in coppia superiore a bassa velocità, eccellente risposta dinamica e controllo accurato della velocità anche senza un encoder di feedback (controllo vettoriale senza sensore). Ciò lo rende ideale per applicazioni con carichi variabili, elevati requisiti di coppia di partenza e esigenze di regolazione precisa della velocità.

La GD200A-2R2G-4, con la sua capacità di controllo vettoriale senza sensore, offre i vantaggi delle prestazioni di unità di fascia alta senza la complessità e il costo di installazione e manutenzione di un encoder di feedback, rendendolo un inverter di frequenza di uso generale economicamente efficace per la stragrande maggioranza delle applicazioni industriali.

Implementazione critica e considerazioni di progettazione del sistema

Integrare con successo questo inverter richiede attenzione a alcuni dettagli chiave.

Pre-installazione Auto-tuning del parametro del motore: per le prestazioni ottimali del controllo vettoriale, è altamente raccomandato eseguire una procedura di auto-tuning del parametro del motore stazionario. Ciò consente all'inverter di identificare con precisione e impostare i parametri chiave del motore collegato, come la resistenza dello statore e l'induttanza di perdita, massimizzando così l'accuratezza e l'efficienza del controllo.

Capacità bus DC comune: Una caratteristica significativa dell'intera serie GD200A, incluso questo modello, è il suo supporto per configurazioni bus DC comuni. In sistemi multi-azionamento, questo consente di collegare più inverter a un'alimentazione DC singola e condivisa. Questa architettura consente all'energia rigenerata da un motore durante la frenata di essere utilizzata da altri motori sullo stesso bus, portando a un notevole risparmio energetico e riducendo le dimensioni delle unità frenanti necessarie.

Ride-Through per guasti di alimentazione istantanei: l'inverter è dotato di una funzione che gli consente di continuare a funzionare senza innescarsi durante interruzioni a breve termine della rete elettrica. Lo fa utilizzando l'energia cinetica del motore rotativo per rigenerare la potenza al bus DC, mantenendo la tensione del bus per un breve periodo. Questa caratteristica è fondamentale nei processi in cui un arresto inaspettato può portare a significative perdite di produzione o sprechi di materiale.

Domande frequenti (FAQ)

1. Quali sono i principali vantaggi del controllo vettoriale in questo inverter?

I principali vantaggi del controllo vettoriale a circuito aperto nel GD200A-2R2G-4 includono alta coppia di partenza a basse velocità, eccellente precisione di regolazione della velocità anche sotto carichi cambianti e rapida risposta dinamica ai disturbi del carico. Ciò garantisce un funzionamento fluido, impedisce lo stallo e migliora l'efficienza complessiva del sistema azionato.

2.How l'unità di frenatura integrata beneficia la mia applicazione?

L'unità frenante integrata per i modelli fino a 30 kW, inclusa la GD200A-2R2G-4 da 2,2 kW, semplifica la progettazione del sistema e riduce i costi. Permette una rapida decelerazione dei carichi ad alta inerzia dissipando efficientemente l'energia rigenerativa attraverso una resistenza frenante esterna. Ciò è essenziale per applicazioni come ascensori, centrifughe o seghe che richiedono fermi rapidi e frequenti.

3.Can questo inverter comunicare con un sistema PLC centrale?

Sì, il GD200A-2R2G-4 è dotato di una porta di comunicazione RS485 standard integrata che supporta il protocollo Modbus. Ciò consente di essere facilmente collegato in rete con un sistema PLC centrale o SCADA per comandi di avvio / arresto remoti, impostazione di riferimento di velocità e monitoraggio in tempo reale di parametri come corrente di uscita, frequenza e stato di guasto.

4. Qual è il significato dell'ampia gamma di tensione di ingresso?

L'ampia gamma di tensione di ingresso di 380V AC (-15% a + 10%) significa che l'inverter può funzionare in modo affidabile in aree con reti elettriche instabili o deboli dove le tensioni sono comuni. Questo migliora la robustezza del sistema e riduce al minimo i tempi di fermo causati da guasti legati alla tensione.

5.Quali sono i principali punti di manutenzione per questo inverter?

La manutenzione di routine consiste principalmente nel garantire che le pinne di raffreddamento e il ventilatore siano puliti e senza ostacoli per garantire una dissipazione efficiente del calore. È inoltre consigliabile controllare periodicamente la tenuta dei terminali di alimentazione e controllo. È possibile accedere al registro completo della cronologia dei guasti dell'inverter per diagnosticare problemi passati, aiutando nella pianificazione della manutenzione predittiva.
