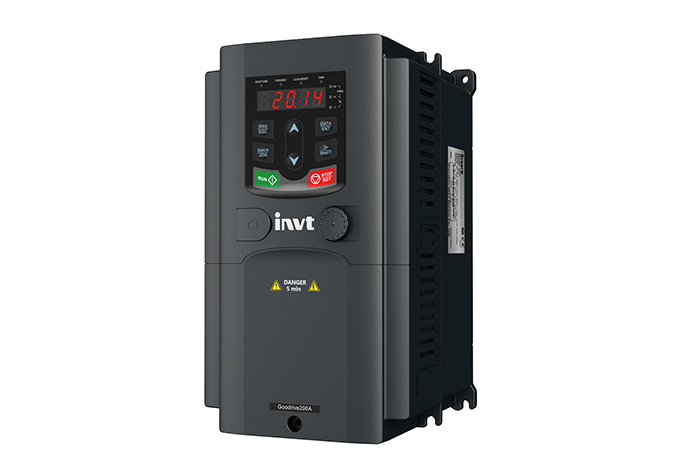

INVTGD200A-004G/5R5P-4 industriale 3 fase AC pompa azionamento VFD

L'INVT Goodrive200A (modello GD200A-004G/5R5P-4) è un versatile e robusto azionamento AC a 3 fasi che combina in modo esperto capacità di controllo avanzate con un'eccezionale affidabilità. Progettato per soddisfare le rigorose esigenze di vari ambienti industriali, questo azionamento è particolarmente adatto per l'uso come VFD dedicato a pompa, tra altre applicazioni. Offre prestazioni superiori attraverso il suo controllo vettoriale a circuito aperto, un ampio raggio di tensione di ingresso e una serie di caratteristiche progettate per garantire un funzionamento stabile e ridurre al minimo i tempi di fermo. Questo articolo fornisce una panoramica completa di questo modello specifico, approfondindo le sue specifiche tecniche, le caratteristiche chiave e i benefici tangibili che offre in diversi settori.

1. Panoramica del prodotto e tecnologia di base

Il GD200A-004G/5R5P-4 fa parte della serie Goodrive200A di azionamenti AC a 3 fasi per uso generale di INVT. Questa serie è rinomata per l'integrazione del controllo della coppia e della velocità in una singola piattaforma unificata, fornendo una soluzione che può essere adattata alle diverse esigenze dell'applicazione. L'azionamento è progettato con una struttura semi-booksize e un condotto d'aria indipendente, supportando metodi di installazione a parete, flangia e pavimento, che offre flessibilità e utilizzo economico dello spazio.

Al suo centro, questo 3 fase AC Drive utilizza sofisticati algoritmi di controllo. Dispone sia di modalità di controllo vettoriale di tensione spaziale che di controllo vettoriale senza sensore (SVC). Questa base tecnologica consente all'azionamento di raggiungere un'alta coppia di avvio del 150% a soli 0,5 Hz, un intervallo di controllo della velocità di 1:100 e un tempo di risposta dinamica di meno di 20 millisecondi, garantendo un controllo preciso del motore e un funzionamento stabile anche in condizioni di carico variabili.

2.Specifiche tecniche dettagliate

Comprendere le capacità tecniche del GD200A-004G/5R5P-4 è fondamentale per una corretta applicazione. Di seguito è riportata una ripartizione dei suoi parametri tecnici chiave,presentati senza l'uso di una tabella.

Caratteristiche di potenza: Questo modello funziona con un ingresso trifase. Possiede un'ampia gamma di tensione di ingresso, accettando tensioni da 380V AC (-15%) a 440V AC (+10%) e può funzionare con una frequenza di ingresso di 50 Hz o 60 Hz, con un intervallo consentito da 47 a 63 Hz. La sua gamma di frequenza di uscita è altrettanto impressionante, che va da 0 Hz a 400 Hz.

Prestazioni di controllo: l'azionamento offre una precisione di controllo della velocità di ± 0,2% e una precisione di controllo della coppia del 10% sotto controllo vettoriale senza sensore. La sua capacità di sovraccarico è valutata al 150% della corrente nominale per 1 minuto, al 180% per 10 secondi e al 200% per 1 secondo, rendendola robusta per applicazioni esigenti.

Protezione e sicurezza: l'azionamento è dotato di protezione completa contro i guasti, proteggendo contro le condizioni di sovracorente, sovratensione, sottotensione, sovratemperatura, perdita di fase e sovraccarico. Questa vasta suite di protezione migliora l'affidabilità e la longevità dell'unità.

Fisico e Ambientale: L'unità ha un grado di protezione IP20, indicando che è protetta dal tocco con le dita ma non dall'acqua. Utilizza un sistema di raffreddamento ad aria forzata ed è progettato per funzionare a temperature ambienti da -10 ° C a 50 ° C, con una deratazione superiore a 40 ° C.

Caratteristiche 3.Key e vantaggi funzionali

L'INVT GD200A-004G/5R5P-4 è dotato di caratteristiche che si traducono in significativi vantaggi operativi per gli utenti.

Robusto controllo del motore per pompe e ventilatori: come VFD di azionamento della pompa ideale, il suo controllo vettoriale senza sensore fornisce eccellente coppia a bassa velocità e regolazione precisa della velocità. Ciò è fondamentale per applicazioni come l'approvvigionamento idrico e l'irrigazione, dove l'avvio e l'arresto fluidi delle pompe impediscono il martello ad acqua e riducono lo stress meccanico sul sistema.

Migliorata affidabilità in ambienti difficili: l'azionamento è costruito con componenti resistenti a condizioni difficili, dimostrando una forte adattabilità alle reti elettriche impegnative, alle fluttuazioni di temperatura, all'umidità e alla polvere. Questa resistenza lo rende una scelta affidabile per ambienti industriali e agricoli.

Opzioni integrate di frenatura e EMC: per applicazioni che richiedono una fermata rapida, questo azionamento AC a 3 fasi supporta più metodi di frenatura, tra cui frenata a consumo energetico, frenata a flusso, frenata a corrente continua e frenata a cortocircuito. Inoltre, viene fornito con un filtro EMC di classe C3 configurabile integrato come standard, con un filtro C2 esterno opzionale disponibile, garantendo la compatibilità in ambienti elettromagneticamente sensibili.

Connettività e programmabilità complete: l'unità offre ampie opzioni di interfaccia, tra cui più ingressi / uscite analogiche e digitali. Dispone di 8 ingressi digitali ordinari, 1 ingresso digitale ad alta velocità (fino a 50kHz), 2 ingressi analogici, 2 uscite analogiche, 1 uscita impulso ad alta velocità (fino a 50kHz) e due uscite relè programmabili. Ciò consente un'integrazione flessibile con PLC, sensori e altri sistemi di controllo.

Funzioni di applicazione specializzate: viene fornito con funzioni dedicate, pre-programmate per usi specifici. Questi includono una semplice funzione di alimentazione idrica e una capacità di passaggio che consente all'azionamento di continuare a funzionare durante brevi picchi di potenza, che è una caratteristica cruciale per la continuità del processo.

Supporto bus DC comuni: l'intera serie Goodrive200A supporta configurazioni bus DC comuni e modalità di alimentazione DC. Questa caratteristica è utile nei sistemi multi-azionamento per una migliore efficienza energetica e capacità di frenata rigenerativa.

Applicazioni e industrie primarie

La versatilità del GD200A-004G/5R5P-4 lo rende un componente prezioso in un ampio spettro di industrie.

Gestione dell'acqua e delle acque reflue: come VFD dedicato alla pompa, è perfettamente adatto per il controllo delle pompe nell'approvvigionamento idrico, nell'irrigazione, nei sistemi di spruzzatori e negli impianti di trattamento dell'acqua. La sua capacità di regolare la velocità della pompa in base alla domanda porta a un notevole risparmio energetico e riduce l'usura della pompa e del motore.

Macchine industriali: il controllo preciso dell'azionamento e l'alta risposta dinamica lo rendono una scelta eccellente per macchine utensili, azionamenti trasportatori e vari sistemi di movimentazione dei materiali dove è essenziale una regolazione precisa della velocità.

Automazione degli edifici e HVAC: nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria, questo azionamento AC a 3 fasi può controllare in modo efficiente ventilatori e pompe, ottimizzando il consumo energetico e migliorando il controllo climatico generale di un edificio.

5. Sintesi dei vantaggi del prodotto

In sintesi, l'INVT Goodrive200A (GD200A-004G/5R5P-4) offre una serie di vantaggi convincenti:

Alta prestazione: fornisce un controllo preciso del motore con un'alta coppia di avvio e un'ampia gamma di velocità.

Efficiente energetico: come VFD di azionamento della pompa o controllore di ventilatore, riduce significativamente il consumo di energia rispetto ai metodi di controllo tradizionali.

Robusto e affidabile: progettato per resistere ad ambienti elettrici e fisici esigenti, garantendo un alto tempo di funzionamento.

Flessibile e facile da usare: dispone di più modalità di controllo, ampie opzioni I/O e funzioni specifiche per l'applicazione che semplificano la messa in servizio e l'integrazione.

Cost-Effective: Fornisce un alto livello di funzionalità e durata, offrendo un eccellente valore per un'ampia gamma di applicazioni industriali.

6.Domande frequenti (FAQ)

1.Cosa rende questo drive adatto come un VFD dedicato a Pump Drive?

Il GD200A-004G/5R5P-4 è un eccellente Pump Drive VFD grazie al suo controllo vettoriale senza sensore, che garantisce un avvio e un arresto fluidi per prevenire il martello ad acqua, un problema comune nei sistemi di pompaggio. Il suo controller PID integrato e la logica di controllo multi-pompa consentono la regolazione automatica della velocità della pompa in base alla domanda del sistema, portando a un utilizzo energetico ottimizzato e a una riduzione dello stress meccanico. Inoltre, caratteristiche come "avvio volante" per riavviare un motore a rotazione contribuiscono alla sua affidabilità in applicazioni critiche dell'acqua.

2.How fa la progettazione di ampia tensione di questo 3 fase AC Drive beneficio la mia operazione?

L'ampia gamma di tensione di ingresso da 380V (-15%) a 440V (+10%) significa che questo azionamento AC a 3 fasi può mantenere un funzionamento stabile anche in aree con scarsa o fluttuante qualità dell'energia della rete. Questa adattabilità impedisce l'innescamento di fastidi dovuti a calo o sovratensioni di tensione, aumentando così l'affidabilità complessiva del sistema e riducendo le interruzioni di produzione. Questo è un vantaggio significativo in ambienti industriali o agricoli remoti dove l'alimentazione stabile non è sempre garantita.

3. può questo azionamento a frequenza variabile comunicare con un sistema di controllo centrale?

Sì, il GD200A-004G/5R5P-4 supporta il protocollo di comunicazione MODBUS, permettendogli di essere integrato senza problemi in una rete industriale più ampia. Questo consente il monitoraggio remoto di parametri come frequenza, corrente e tensione di uscita, nonché controllo remoto e diagnosi di guasti da un sistema PLC o SCADA centrale, facilitando una migliore gestione del sistema e una risoluzione dei problemi più rapida.

4.Quali sono i punti di manutenzione chiave per questo drive?

La manutenzione è in gran parte preventiva. L'attenzione primaria dovrebbe essere quella di garantire che i percorsi di raffreddamento siano puliti e senza ostacoli per evitare il surriscaldamento. Si raccomanda di controllare periodicamente la tenuta delle connessioni di alimentazione durante i tempi di fermo programmati. Lo strumento più potente è il monitoraggio: l'utilizzo della cronologia completa dei guasti e delle funzioni diagnostiche dell'unità consente la manutenzione predittiva, aiutando a risolvere potenziali problemi prima che portino a guasti.

5.È necessaria una resistenza frenante per tutte le applicazioni con questo azionamento?

No, una resistenza frenante non è necessaria per tutte le applicazioni. Questo modello di azionamento dispone di un'unità frenante integrata per unità fino a 30kW. Una resistenza frenante è tipicamente necessaria in applicazioni con carichi ad alta inerzia o quelli che richiedono una rapida decelerazione, come ascensori o centrifughe, per dissipare l'energia rigenerata. Per pompe e ventilatori con requisiti di fermata più graduali, i metodi di frenatura integrati possono essere sufficienti.
