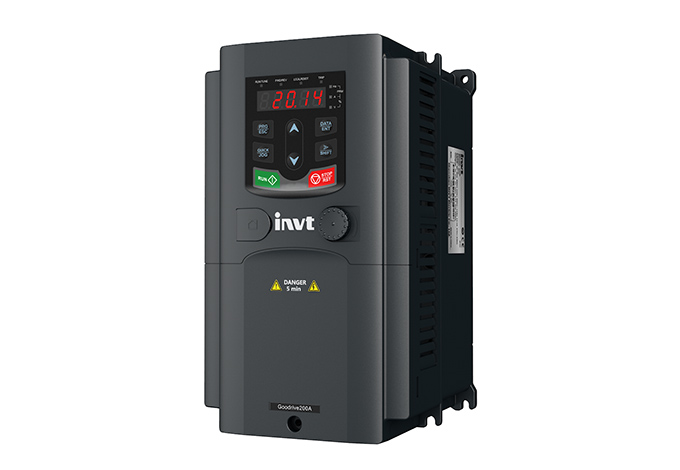

Invertere di frequenza vettoriale generale compatto INVT GD20-0R7G-S2

Panoramica del prodotto e posizionamento strategico

L'INVT Goodrive20 (modello GD20-0R7G-S2) è un inverter di frequenza compatto che incarna l'integrazione della tecnologia di azionamento avanzata in un design efficiente nello spazio. Questo modello specifico, con una potenza nominale di 0,75 kW e un ingresso monofase 220V, funge da componente centrale della serie INVT GD20, progettata per fornire prestazioni robuste per un ampio spettro di applicazioni industriali. Come inverter vettoriale generale, utilizza il controllo vettoriale senza sensore per fornire prestazioni di guida del motore superiori, rendendolo una soluzione versatile per applicazioni che richiedono un controllo preciso della velocità e della coppia senza la necessità di un encoder di feedback.

INVT ha posizionato la serie GD20 come un'offerta competitiva nel mercato globale per i motori di automazione compatti, equilibrando alta funzionalità con efficienza dei costi. La serie è progettata per soddisfare la crescente domanda di azionamenti che siano sia potenti che facili da integrare nei sistemi di controllo esistenti, supportando tutto, dai semplici nastri trasportatori alle complesse attrezzature di lavorazione.

Specifiche tecniche e architettura funzionale

Il GD20-0R7G-S2 è definito da un insieme di precisi parametri tecnici e una ricca suite di funzionalità integrate. Il suo nucleo operativo è basato su una sofisticata architettura di inverter che converte l'alimentazione AC in ingresso in un'uscita controllata per motori asincroni standard.

Architettura di potenza: l'inverter accetta un ingresso AC monofase da 220V a 240V e fornisce un'uscita trifase adatta a un motore da 0,75 kW. Ciò lo rende ideale per impianti a alimentazione monofase. La sua gamma di frequenza di uscita è larga da 0 Hz a 400 Hz, accogliendo tutto, dal precise creep a bassa velocità alle operazioni ad alta velocità.

Paradigma di controllo: impiegando una strategia di controllo vettoriale senza sensore, l'azionamento può raggiungere alte prestazioni di coppia a basse velocità (coppia del 150% a partire da 0,5 Hz) senza richiedere un generatore di impulsi (PG). Questo metodo di controllo scioglie efficacemente coppia e flusso, consentendo un controllo indipendente simile ai motori a corrente continua, con conseguente eccellente risposta dinamica e stabilità della velocità in condizioni di carico variabili.

Protezione e durata: l'unità è fortificata con un set completo di funzioni di protezione, tra cui sovracorente, sovratensione, sottotensione, perdita di fase e protezione da sovratemperatura. Il suo design di raffreddamento indipendente del condotto d'aria impedisce l'accumulo di polvere e particelle sui componenti interni, migliorando significativamente l'affidabilità a lungo termine in ambienti industriali esigenti. Il telaio è classificato IP20, indicando la protezione contro il contatto con le parti vivi ma non contro l'acqua, che richiede l'installazione in un pannello di controllo adatto.

Caratteristiche prestazionali e vantaggi del sistema

L'ingegneria dietro il GD20-0R7G-S2 si traduce in diversi vantaggi di prestazione chiave che beneficiano direttamente l'efficienza operativa dell'utente finale e la funzionalità della macchina.

Migliorato controllo del processo e efficienza energetica: il controllo preciso dell'inverter sulla velocità del motore consente di abbinare perfettamente l'output dell'azionamento al carico effettivo. Ciò elimina lo spreco energetico associato ai motori a velocità costante gassati con mezzi meccanici. In applicazioni come pompe e ventilatori, questo può portare a un notevole risparmio energetico, a volte superiore al 50% rispetto al funzionamento diretto on-line. Inoltre, il suo controller PID integrato consente il controllo diretto a circuito chiuso di parametri fisici come pressione, flusso o temperatura, migliorando la qualità e la coerenza complessive del processo.

Gestione superiore del motore e funzionamento fluido: l'azionamento offre più rampe di accelerazione e decelerazione (lineare e curva S), che possono essere configurate per eliminare gli urti meccanici durante i cicli di avvio e fermo. Questo funzionamento fluido riduce lo stress sugli ingranaggi, le cinture e i cuscinetti, estendendo così la vita utile dell'intero sistema meccanico. Caratteristiche come un freno a iniezione a corrente continua forniscono fermata controllata senza la necessità di un freno meccanico esterno in molti casi.

Flessibilità operativa e funzionalità integrate: il GD20-0R7G-S2 viene fornito con una ricchezza di funzioni pre-programmate che aumentano la sua versatilità. Questi includono impostazioni di velocità multi-passaggio, un PLC semplice programmabile per la creazione di sequenze automatizzate e una funzione "fly-start" che consente all'inverter di catturare senza problemi un motore giratorio prima di applicare il controllo. Ciò lo rende adatto per applicazioni in cui il recupero di interruzioni di alimentazione è critico.

Spettro di applicazione e scenari di implementazione

La combinazione di dimensioni compatte, prestazioni vettoriali e caratteristiche ricche rende questo inverter vettoriale generale adatto per una vasta gamma di industrie e macchine.

Manipolazione dei materiali e logistica: è ideale per il controllo dei nastri trasportatori, dei sistemi di selezione e degli ascensori, dove l'avvio e l'arresto fluidi sono essenziali per la stabilità del carico e la longevità del sistema.

Imballaggio e macchine per la plastica: nelle macchine di imballaggio, l'inverter può controllare con precisione i processi di alimentazione e sigillatura del film, mentre in piccole macchine per stampaggio a iniezione o estrusori, può gestire il motore della pompa idraulica con alta domanda di coppia.

Automazione industriale generale: l'azionamento trova un ampio uso in macchinari per la lavorazione degli alimenti, attrezzature tessili, strumenti per la lavorazione del legno e stampatrici. Il suo design compatto dell'inverter di frequenza è particolarmente vantaggioso in questi settori dove lo spazio del pannello di controllo è spesso limitato e la facilità di manutenzione è una priorità.

Prospettiva estesa: il ruolo degli inverter vettoriali compatti nell'automazione moderna

Comprendere il contesto più ampio della tecnologia di azionamento e dei principi di progettazione del sistema è fondamentale per massimizzare il valore di un componente come il GD20-0R7G-S2.

1. lo spettro della tecnologia di azionamento: V / f contro il controllo del vettore

Il GD20-0R7G-S2 rientra nella categoria di un inverter vettoriale generale, un passo al di sopra degli azionamenti V/f (Voltage-to-Frequency) di base. Mentre un azionamento V / f mantiene semplicemente un rapporto costante tra tensione di uscita e frequenza, la tecnologia di controllo vettoriale decompone la corrente del motore in due componenti separati: uno per generare coppia e un altro per produrre flusso magnetico. Questo controllo indipendente consente prestazioni notevolmente migliori.

V/f Control: Adatto per applicazioni semplici a coppia variabile come ventilatori e pompe dove il controllo preciso della velocità non è critico. Si tratta di una soluzione economica, ma lotta con coppia a bassa velocità e risposta dinamica ai cambiamenti di carico.

Vector Control (Sensorless): Questo metodo, utilizzato dal GD20, fornisce un'alta coppia di partenza e un'eccellente regolazione della velocità, rendendolo adatto per applicazioni a coppia costante come trasportatori, miscelatori e sollevatori. Offre prestazioni vicine a quelle di un sistema vettoriale a circuito chiuso ma senza il costo e la complessità di un encoder.

Controllo vettoriale a loop chiuso: il più alto livello di prestazioni, utilizzato in applicazioni che richiedono un controllo estremamente preciso della velocità e della posizione, come macchinari CNC. Richiede un feedback dell'encoder dal motore.

Il controllo vettoriale senza sensore del GD20-0R7G-S2 offre un equilibrio ottimale, fornendo elevate prestazioni per la stragrande maggioranza delle applicazioni industriali senza i costi aggiuntivi e la complessità di cablaggio di un sensore di feedback.

Considerazioni critiche sull'integrazione del sistema e sull'approvvigionamento

La distribuzione con successo di questo inverter richiede attenzione ai componenti ausiliari e alla corretta configurazione.

Selezione della resistenza frenante: per applicazioni che coinvolgono carichi ad alta inerzia o cicli di decelerazione rapida, è obbligatoria una resistenza frenante esterna. Questa resistenza dissipa l'energia rigenerativa generata dal motore durante la frenata, evitando guasti di sovratensione del bus DC dell'inverter. La resistenza e la potenza nominale della resistenza devono essere accuratamente selezionate in base alla coppia frenante richiesta e al ciclo di funzionamento dell'evento frenante.

Reti di comunicazione e controllo: la porta di comunicazione RS-485 integrata supporta il protocollo MODBUS-RTU, consentendo un'integrazione senza problemi nelle reti di automazione di fabbrica per il monitoraggio e il controllo centralizzati. Questa connettività digitale è una pietra angolare delle moderne strategie dell’Internet industriale delle cose (IIoT).

Sourcing e supporto tecnico: mentre la serie GD20 è ampiamente disponibile, è fondamentale acquistare unità da distributori autorizzati o fonti affidabili per garantire l'autenticità del prodotto, l'accesso agli aggiornamenti del firmware e ricevere supporto tecnico qualificato.

Domande frequenti (FAQ)

1. Qual è il vantaggio primario del controllo vettoriale senza sensore in questo inverter?

Il vantaggio principale è che fornisce un controllo ad alte prestazioni, in particolare una coppia di partenza elevata e un'eccellente stabilità della velocità sotto variazioni di carico, senza richiedere un dispositivo di feedback dell'encoder. Ciò semplifica il sistema, riduce il cablaggio e riduce il costo complessivo fornendo al contempo prestazioni superiori al controllo V / f di base per un'ampia gamma di applicazioni.

2. Questo inverter da 0,75 kW può essere utilizzato in un ambiente di alimentazione trifase?

No, il modello GD20-0R7G-S2 è specificamente progettato per un alimentatore di ingresso monofase (220-240V AC). Cercare di collegarlo a un'alimentazione trifase potrebbe danneggiare l'unità. Per le applicazioni di ingresso trifase, devono essere selezionati altri modelli della serie GD20, tipicamente denotati con un suffisso diverso.

3.When è necessaria una resistenza frenante esterna per questo azionamento?

Una resistenza frenante esterna è necessaria in applicazioni in cui il motore è necessario per decelerare rapidamente carichi di grande inerzia, o dove il tempo di decelerazione naturale è troppo lungo per il processo. Esempi includono trasportatori verticali, centrifughe o macchinari che richiedono tempi di ciclo rapidi. La resistenza impedisce all'inverter di scatenare in caso di guasto di sovratensione dissipando in modo sicuro l'energia rigenerativa.

4.How il controller PID integrato migliora la funzionalità dell'inverter?

Il regolatore PID integrato trasforma l'inverter da un semplice regolatore di velocità in un regolatore di ciclo di processo. Permette all'azionamento di regolare automaticamente la velocità del motore in base al feedback da un sensore (ad esempio, per pressione, flusso o temperatura) per mantenere un punto di impostazione desiderato. Ciò elimina la necessità di un controller di processo esterno, semplificando l'architettura del sistema e riducendo i costi.

5.Quali sono le caratteristiche chiave di risparmio di spazio di questo inverter di frequenza compatto?

Il design compatto dell'inverter di frequenza è una caratteristica primaria. Per i modelli fino a 2,2 kW, incluso il GD20-0R7G-S2 da 0,75 kW, l'azionamento supporta il montaggio su rotaie DIN. Ciò consente l'installazione ad alta densità negli armadi di controllo, risparmiando spazio prezioso sul pannello rispetto alle unità più grandi montate a flangia. Le sue dimensioni fisiche ridotte sono il risultato diretto di una progettazione termica ed elettronica ottimizzata.
