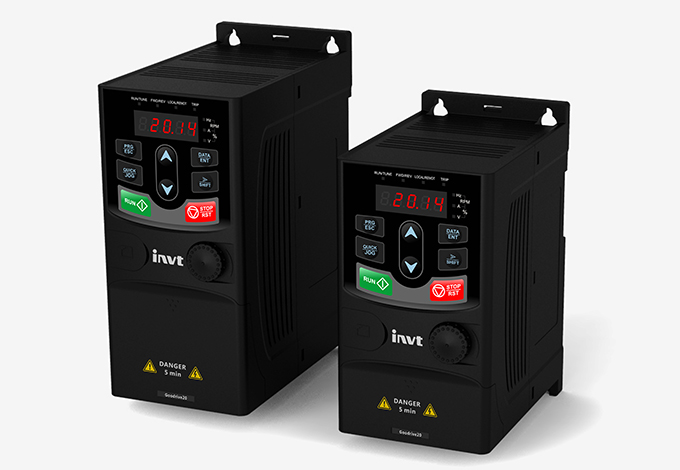

L'INVT GD20-110G-4 è un inverter di controllo vettoriale robusto e versatile della famosa serie Goodrive20, progettato per fornire controllo superiore del motore e efficienza energetica. Come un inverter di frequenza trifase ad alta potenza con una capacità di 110 kW, è progettato per gestire le rigorose esigenze delle macchine industriali, offrendo una regolazione precisa della velocità e della coppia per motori asincroni trifasi. Questo modello si distingue per la sua avanzata tecnologia di controllo vettoriale senza sensore, che garantisce un funzionamento fluido anche a basse velocità e fornisce una coppia di partenza elevata. La sua costruzione robusta, le caratteristiche di protezione complete e il design facile da usare lo rendono una scelta ideale per un ampio spettro di applicazioni, dalle pompe e dai compressori pesanti ai complessi sistemi trasportatori e alle attrezzature di lavorazione.
1.Specifiche tecniche e funzionalità di base
Il GD20-110G-4 è costruito per affidabilità e prestazioni in ambienti industriali impegnativi. Funziona su un'ampia gamma di tensione di ingresso da 380V a 440V a 3 fasi, con una corrente di uscita nominale di 215A, rendendolo adatto per un funzionamento stabile anche in aree con condizioni di rete fluttuanti.
Una caratteristica chiave di questo inverter di controllo vettoriale è il suo sofisticato algoritmo di controllo. Utilizza il controllo vettoriale senza sensore, che consente una gestione precisa del motore senza la necessità di un encoder di feedback, semplificando l'architettura del sistema e riducendo i costi di manutenzione. Questa tecnologia consente all'azionamento di raggiungere un'eccellente regolazione della velocità e elevate prestazioni dinamiche, cruciali per applicazioni che richiedono una risposta rapida ai cambiamenti di carico.
L'inverter supporta un'ampia gamma di frequenza di uscita da 0Hz a 400Hz, fornendo la flessibilità necessaria per varie applicazioni a motore. Per la sicurezza e la durata, vanta un rating di protezione IP20, proteggendolo dall'ingresso di oggetti estranei solidi e dispone di un design indipendente del condotto di aria di raffreddamento per migliorare la gestione termica e l'affidabilità a lungo termine.
Caratteristiche 2.Key e vantaggi del prodotto
L'INVT GD20-110G-4 incorpora diverse caratteristiche distintive che si traducono in significativi vantaggi operativi.
Elevata efficienza e componenti integrati: questo modello da 110 kW è progettato per risparmiare energia e viene fornito di serie con un reattore DC integrato. Questo componente integrato migliora il fattore di potenza di ingresso e sopprime la distorsione armonica sulla linea di alimentazione, contribuendo a un sistema elettrico più pulito e alla conformità agli standard di qualità dell'energia. Inoltre, include un'unità frenante integrata, che consente una dissipazione efficiente dell'energia rigenerativa durante la decelerazione del motore, che è essenziale per applicazioni con carichi ad alta inerzia o cicli frequenti.
Costruzione robusta e facile manutenzione: la piattaforma hardware è costruita per la longevità industriale. Il ventilatore di raffreddamento è progettato per un facile smontaggio indipendente, semplificando significativamente le procedure di manutenzione e sostituzione, riducendo così i tempi di fermo della macchina. L'inverter offre anche opzioni di installazione flessibili, supportando sia il montaggio a parete che il montaggio a flangia per soddisfare diversi vincoli spaziali.
Rich Control and Connectivity: Questo inverter di frequenza a 3 fasi è dotato di un set completo di ingressi / uscite digitali e analogiche programmabili. Dispone di un'interfaccia di comunicazione RS485 integrata, che facilita l'integrazione senza problemi nelle reti industriali per il monitoraggio e il controllo centralizzati. La sua funzionalità è ulteriormente estesa con il controllo PID integrato, il funzionamento della velocità a più passaggi e una funzione di controllore logico programmabile (PLC), che consente un alto grado di automazione senza la necessità di hardware aggiuntivo.
3.Aree di applicazione primarie
Il controllo potente e preciso offerto dal GD20-110G-4 lo rende adatto a una vasta gamma di settori industriali.
Macchine pesanti e controllo di processo: è ideale per guidare attrezzature ad alta potenza come compressori d'aria industriali, pompe e ventilatori, dove le sue capacità di risparmio energetico e prestazioni affidabili possono portare a significative riduzioni dei costi operativi.
Sistemi di movimentazione e trasporto dei materiali: In applicazioni come grandi nastri trasportatori, palletizzatori e sistemi di sollevamento, la forte coppia di partenza dell'inverter e i profili di accelerazione / decelerazione lisci garantiscono un trasporto stabile e sicuro dei materiali.
Attrezzature industriali specializzate: il suo controllo di precisione trova anche uso in macchinari più specializzati all'interno delle industrie tessili, plastiche e imballaggi, dove velocità e coppia costanti sono critiche per la qualità del prodotto e l'efficienza produttiva.
Prospettiva estesa: il ruolo del controllo vettoriale nella moderna automazione industriale
Per apprezzare appieno le capacità del GD20-110G-4, è utile comprendere il contesto più ampio della tecnologia inverter e il suo impatto sui sistemi industriali.
1.Understanding Tecnologia di controllo vettoriale
Il termine "controllo vettoriale" rappresenta un progresso significativo rispetto ai tradizionali metodi di controllo V/F (Voltage/Frequency). Mentre un azionamento V/F standard fornisce un controllo della velocità approssimativo, la tecnologia di controllo vettoriale gestisce in modo indipendente il flusso magnetico del motore e i componenti di corrente che producono coppia.
Questa sofisticata manipolazione consente ad un inverter di controllo vettoriale come il GD20-110G-4 di fornire caratteristiche di prestazione che un tempo erano possibili solo con servosistemi più costosi. Fornisce coppia nominale completa a velocità zero, eccezionale stabilità della velocità sotto carichi variabili e una gamma di controllo della velocità molto più ampia. Ciò lo rende indispensabile per applicazioni che richiedono alta precisione e risposta dinamica, colmando efficacemente il divario tra controllo di base e soluzioni di movimento di fascia alta.
2.Considerazioni di progettazione e selezione del sistema
L'integrazione di un inverter ad alta potenza come il GD20-110G-4 in un sistema richiede una pianificazione attenta per garantire prestazioni e longevità ottimali.
Dimensionamento corretto e componenti periferici: è fondamentale assicurare che la potenza nominale dell'inverter (110kW) e la corrente nominale (215A) siano adeguatamente abbinate al motore collegato. Mentre l'unità comprende un'unità frenante integrata, è necessario una resistenza frenante esterna di dimensioni adeguate per dissipare efficacemente l'energia rigenerativa. Per installazioni con cavi motori lunghi, si raccomanda l'uso di un filtro di uscita per proteggere il motore dai picchi di tensione e ridurre le interferenze elettromagnetiche (EMI).
Installazione e fattori ambientali: L'aderenza a spazi specifici intorno all'inverter è essenziale per un adeguato flusso d'aria e raffreddamento. L'ambiente operativo dovrebbe essere preso in considerazione, garantendo che la temperatura ambiente, l'umidità e i livelli di polvere e gas corrosivi rimangano entro i limiti specificati del prodotto per garantire affidabilità e una lunga durata di servizio.
Domande frequenti (FAQ)
1.In che modo il controllo vettoriale senza sensore del GD20-110G-4 beneficia la mia applicazione?
Il controllo vettoriale senza sensore fornisce prestazioni superiori rispetto al controllo V/F di base. Permette all'azionamento di produrre coppia di partenza elevata, mantenere una velocità del motore costante anche sotto carichi cambianti e funzionare senza problemi a velocità molto basse. Ciò si traduce in un migliore controllo del processo, un ridotto rischio di stallo del motore e una migliore efficienza per applicazioni come trasportatori, miscelatori e macchine utensili.
2.Qual è lo scopo del reattore DC incorporato?
Il reattore DC integrato serve due scopi principali. In primo luogo, migliora il fattore di potenza di ingresso dell'azionamento, riducendo la potenza reattiva estratta dalla rete ed evitando potenzialmente le penalità dell'utilità. In secondo luogo, aiuta a sopprimere le armoniche della linea, riducendo al minimo le interferenze elettriche con altre attrezzature collegate alla stessa alimentazione e garantendo una qualità di energia più pulita.
3.Can questo inverter comunicare con un sistema PLC o SCADA centrale?
Sì, il GD20-110G-4 è dotato di una porta di comunicazione RS485 integrata. Supporta protocolli di comunicazione industriali standard, come MODBUS, consentendo un'integrazione senza problemi con controllori logici programmabili (PLC), interfacce uomo-macchina (HMI) e sistemi SCADA più grandi per il monitoraggio, il controllo e l'acquisizione centralizzata dei dati.
4.Che manutenzione richiede questo inverter di frequenza?
La manutenzione è principalmente preventiva. I compiti chiave includono assicurare che le aperture di raffreddamento siano pulite e senza ostacoli, controllare la tenuta delle connessioni di alimentazione durante i tempi di fermo programmati e monitorare le condizioni e le prestazioni del ventilatore di raffreddamento. Il design del ventilatore facile da rimuovere semplifica la sua ispezione e sostituzione se necessario.
L'unità frenante integrata è sufficiente per tutte le esigenze di decelerazione?
L'unità frenante integrata gestisce la commutazione della resistenza frenante. Tuttavia, la resistenza frenante stessa è un componente esterno che deve essere selezionato e dimensionato in base alle esigenze di inerzia e decelerazione dell'applicazione specifica. Per applicazioni con inerzia molto elevata o che richiedono fermate rapide, una resistenza frenante esterna di dimensioni adeguate è obbligatoria per dissipare in modo sicuro l'energia rigenerata.
