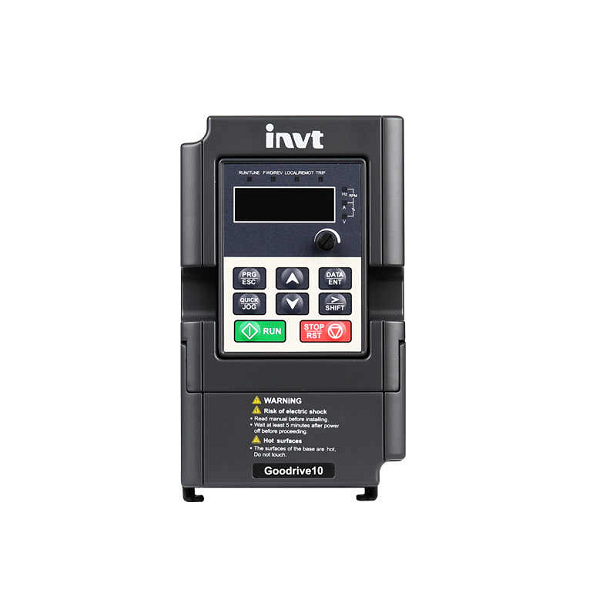

INVT GD10-2R2G-4-B Mini Inverter di Frequenza Trifase VFD Drive

L'INVT GD10-2R2G-4-B rappresenta un esempio eccellente di efficienza ingegneristica nel campo dell'automazione industriale. Questo modello è un mini inverter di frequenza appartenente alla serie GD10 di INVT, specificamente progettato come inverter VFD trifase per prestazioni robuste in spazi compatti. Converte la potenza a CA trifase in ingresso in una frequenza controllata e in una tensione di uscita per gestire con precisione la velocità e la coppia dei motori a CA trifase standard. Con una potenza nominale di 2,2 kW e una tensione di ingresso di 380V a 3 fasi, questo azionamento è progettato per applicazioni OEM dove il risparmio di spazio, l'affidabilità e la funzionalità semplice sono fondamentali. Il suo design miniaturizzato non compromette la potenza o le caratteristiche essenziali, rendendolo una scelta ideale per un'ampia gamma di macchinari nelle industrie della movimentazione dei materiali, dell'imballaggio e del tessile, soprattutto in ambienti con alti livelli di polvere e volanti dove il raffreddamento naturale è vantaggioso.

Specifiche tecniche di base

Il GD10-2R2G-4-B è definito da una serie di robuste specifiche tecniche che delineano la sua capacità operativa. Accetta una tensione di ingresso trifase che va da 380V a 440V, con una tolleranza di frequenza tra 47Hz e 63Hz. L'uscita è progettata per corrispondere alla tensione di ingresso con un margine di errore inferiore al 5%, garantendo prestazioni costanti del motore. La sua filosofia di controllo si basa su un metodo di controllo V / F ottimizzato per i vettori, che consente un ampio intervallo di frequenza di uscita da 0Hz fino a un massimo di 400Hz. Ciò fornisce un rapporto di regolazione della velocità sostanziale di 1:100, offrendo grande flessibilità per il controllo del processo. L'azionamento è costruito per gestire condizioni impegnative con una capacità di sovraccarico del 150% della corrente nominale per 60 secondi, del 180% per 10 secondi e di un picco del 200% per 1 secondo. Per l'integrazione in sistemi automatizzati, viene fornito di serie con un'interfaccia di comunicazione Modbus tramite RS-485. Il suo design compatto e booksize supporta il montaggio a parete e si basa sulla convezione naturale per il raffreddamento, funzionando efficacemente a temperature ambienti da -10 ° C a 50 ° C.

Caratteristiche principali e vantaggi di design

Design compatto e robusto

L'architettura Mini Inverter di Frequenza del GD10-2R2G-4-B è uno dei suoi vantaggi più significativi. L'impronta in miniatura consente l'installazione diretta in pannelli di controllo stretti, risparmiando prezioso spazio armadio. Ciò è particolarmente utile per gli OEM che cercano di progettare macchinari più compatti. Inoltre, il design utilizza la dissipazione naturale del calore, eliminando la necessità di un ventilatore di raffreddamento. Ciò non solo riduce il consumo di energia e il rumore potenziale, ma migliora anche l'affidabilità dell'azionamento in ambienti impegnativi dove contaminanti atmosferici come cotone volanti, polvere o nebbia d'olio potrebbero ostacolare un ventilatore e dissipatore di calore, una causa comune di guasto negli azionamenti standard.

Controllo e prestazioni avanzati

Nonostante le sue dimensioni compatte, questo inverter VFD trifase incorpora caratteristiche di controllo sofisticate. Il controllo V/F ottimizzato per vettori garantisce un funzionamento stabile del motore in un ampio raggio di velocità, fornendo una forte coppia di partenza e una risposta dinamica migliorata rispetto al controllo V/F di base. Supporta più modalità di accelerazione e decelerazione, consentendo ramp-up e ramp-down fluidi che minimizzano lo stress meccanico sulle attrezzature azionate. L'azionamento include anche una suite completa di opzioni di frenatura, tra cui frenata a iniezione a corrente continua, frenata a flusso e supporto per una resistenza frenante esterna, dando agli ingegneri la flessibilità di scegliere il metodo migliore per fermare rapidamente un motore e gestire l'energia rigenerativa.

Funzionalità completa e facilità d'uso

Il GD10-2R2G-4-B è dotato di funzioni integrate che semplificano la progettazione del sistema e migliorano le capacità del processo. Dispone di un controller PID integrato, che lo rende pronto per applicazioni di controllo di processo a circuito chiuso come la regolazione della pressione o del flusso senza la necessità di un controller esterno. Per applicazioni che richiedono sequenze di movimento predefinite, l'azionamento offre fino a 16 impostazioni multi-velocità predefinite. L'interfaccia utente è progettata per la comodità, con una tastiera a LED rimovibile con un potenziometro integrato per una facile regolazione della velocità, che può essere estesa e montata a distanza per la comodità dell'operatore. La conformità agli standard internazionali e la certificazione CE sottolineano la qualità e la sicurezza per i mercati globali.

Analisi delle prestazioni e delle applicazioni

Vantaggi operativi in ambienti industriali

La distribuzione del mini inverter di frequenza GD10-2R2G-4-B si traduce in diversi vantaggi operativi chiave. Consentendo un controllo preciso della velocità del motore, contribuisce direttamente a un significativo risparmio energetico in applicazioni come pompe e ventilatori, dove la riduzione della velocità può portare a un drammatico calo del consumo energetico. La funzionalità di avvio morbido limita la corrente di ingresso, riducendo lo stress sul motore e sul sistema di alimentazione elettrica, che può estendere la durata della macchina e ridurre i costi di manutenzione. Le robuste caratteristiche di protezione dell'azionamento - protezione contro sovracorente, sovratensione, sottotensione, sovraccarico e sovratemperatura - garantiscono che sia l'azionamento che il motore siano protetti da condizioni di funzionamento anormali, migliorando il tempo di funzionamento e l'affidabilità complessive del sistema.

Settori di destinazione e casi di utilizzo specifici

Questo inverter VFD trifase trova la sua nicchia in un insieme diverso di industrie e applicazioni. Il suo design senza ventilatore lo rende eccezionalmente adatto per macchinari tessili, attrezzature per la lavorazione del legno e altre impostazioni dove le fibre e la polvere in aria sono prevalenti. Nel settore dell'imballaggio, può controllare in modo affidabile i nastri trasportatori, le macchine di riempimento e le attrezzature di imballaggio, con la sua funzione multi-velocità che consente diverse velocità della linea di produzione. È anche un ottimo adattamento per vari sistemi di movimentazione dei materiali, tra cui piccoli trasportatori, sollevatori e alimentatori, dove le sue dimensioni compatte e le caratteristiche di controllo essenziali forniscono una soluzione affidabile ed economica.

Contesto più ampio: Il ruolo dei Mini VFD nell'automazione moderna

Comprendere la tecnologia VFD e la sua evoluzione

Un azionamento a frequenza variabile (VFD) è un dispositivo di conversione di potenza che controlla fondamentalmente la velocità di un motore ad induzione AC variando la frequenza e la tensione dell'alimentazione fornita a esso. Il principio fondamentale è che la velocità del motore è direttamente proporzionale alla frequenza di alimentazione. Abbassando la frequenza, il VFD riduce la velocità del motore, portando a un minor consumo energetico e a un miglior controllo del processo. La tendenza alla miniaturizzazione nel mercato dei VFD, esemplificata dalla serie GD10, è guidata dalla domanda di macchine più piccole e più integrate. I progressi nella tecnologia dei semiconduttori di potenza e nella gestione termica hanno reso possibile confezionare elevate prestazioni in pacchetti sempre più piccoli, offrendo agli ingegneri una maggiore flessibilità di progettazione.

Analisi comparativa con altri tipi di azionamento

Quando si sceglie un azionamento, gli ingegneri spesso pesano i vantaggi di un modello compatto e di uso generale come il GD10 rispetto ad altri tipi. Rispetto agli azionamenti vettoriali ad alte prestazioni più grandi e costosi, il GD10-2R2G-4-B offre un equilibrio convincente tra caratteristiche essenziali e efficienza dei costi per applicazioni che non richiedono una precisione ultra alta o una coppia massima a bassa velocità. Il suo vantaggio principale rispetto alle unità più semplici è il suo ricco set di caratteristiche, tra cui PID integrato, controllo multi-velocità e capacità di comunicazione. La decisione di utilizzare un mini VFD dipende spesso dalla priorità del risparmio di spazio, delle condizioni ambientali (favorendo i progetti senza ventilatore) e dalla necessità di una soluzione di base, affidabile e consapevole dei costi.

Domande frequenti (FAQ)

Quali tipi di motori può controllare il GD10-2R2G-4-B?

Questo inverter VFD trifase è specificamente progettato per controllare motori a induzione AC trifasi standard. È fondamentale garantire che la potenza nominale del motore non superi la capacità di 2,2 kW dell'azionamento e che i parametri del motore siano correttamente configurati all'interno dell'azionamento per prestazioni e protezione ottimali.

Come influisce il design di raffreddamento senza ventilatore sul suo utilizzo?

L'assenza di un ventilatore di raffreddamento in questo Mini Inverter di Frequenza è un grande vantaggio per l'affidabilità in ambienti sporchi, poiché impedisce l'accumulo di polvere e detriti sul dissipatore che possono portare al surriscaldamento. Tuttavia, è vitale installare l'azionamento in una posizione con un adeguato flusso d'aria ambiente, in genere all'interno di un recinto elettrico adeguatamente ventilato o con un proprio sistema di raffreddamento, per garantire che il processo di convezione naturale possa dissipare efficacemente il calore.

Questo azionamento può essere utilizzato per una semplice applicazione di controllo della velocità del trasportatore?

Assolutamente. Il GD10-2R2G-4-B è una soluzione ideale per il controllo della velocità del trasportatore. La sua tastiera facile da usare con potenziometro consente una regolazione semplice della velocità. Inoltre, gli ingressi digitali programmabili dell'azionamento possono essere collegati a sensori o interruttori esterni per comandi start/stop e la sua funzione multi-velocità può essere utilizzata per impostare velocità di funzionamento fisse per diversi processi.

Qual è il significato della comunicazione Modbus integrata?

La comunicazione Modbus RTU integrata tramite RS-485 è una caratteristica critica per l'automazione moderna. Consente di integrare senza problemi l'azionamento in una rete di controllo più grande, come ad esempio un sistema gestito da un PLC (Programmable Logic Controller). Ciò consente il monitoraggio centralizzato dello stato dell'unità (come frequenza, corrente e guasti) e il telecomando, che è essenziale per l'acquisizione dei dati e le applicazioni dell'Industria 4.0.

L'azionamento offre protezione contro le fluttuazioni dell'alimentazione?

Sì, il GD10-2R2G-4-B è progettato per gestire un certo grado di variazione della tensione di ingresso. La sua gamma di tensione di ingresso è specificata da 380V-15% a 440V + 10%, fornendo un buffer contro le tipiche fluttuazioni della rete. Inoltre, dispone di una protezione completa contro le condizioni di sovratensione e sottotensione, che scatenerà un allarme o un guasto per proteggere l'azionamento e le attrezzature collegate.
