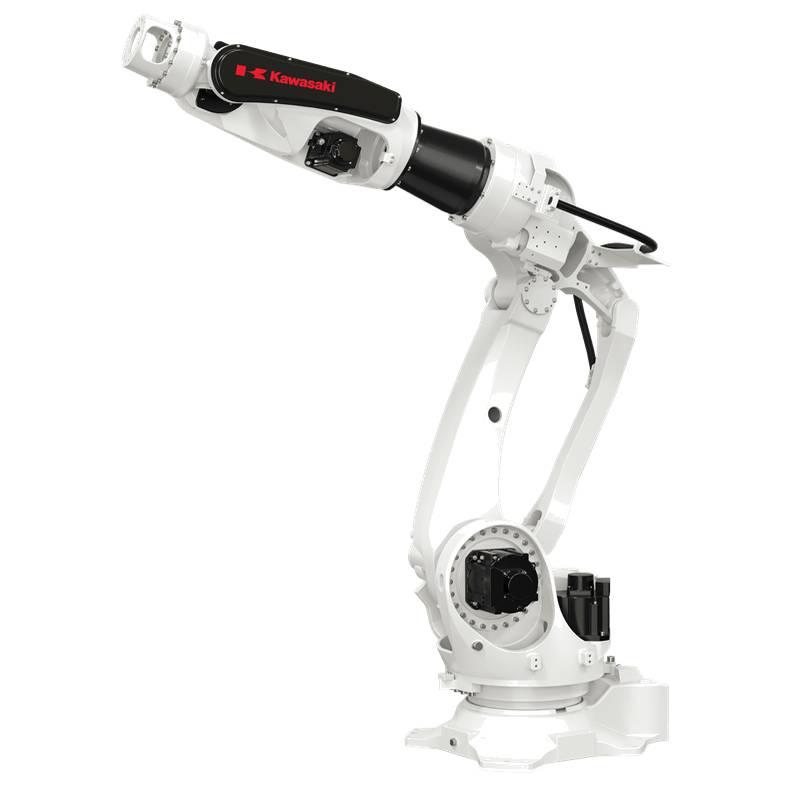

Braccio robotico per impieghi gravosi per sistema Pick and Place - Kawasaki(Kawasaki) BTP16L

Il Kawasaki BTP16L si presenta come un braccio robotico per carichi pesanti ad alte prestazioni, progettato specificamente per applicazioni impegnative di sistemi robotici pick and place in ambienti industriali su larga scala. Dotato di un design robusto in grado di gestire carichi significativi con un'elevata ripetibilità, questo modello ottimizza la produttività nei settori automobilistico, logistico e della manifattura pesante. L'affidabilità rimane la preoccupazione principale per gli integratori di sistemi, poiché il BTP16L è costruito per ridurre al minimo i tempi di inattività imprevisti grazie alla sua integrità strutturale rinforzata e all'elevato ciclo di lavoro nominale. Come parte di un'infrastruttura di automazione mission-critical, questa unità colma il divario tra l'assemblaggio ad alta velocità e le massicce esigenze di movimentazione dei materiali, mantenendo una rigorosa coerenza di processo.

Tipo di prodotto e posizionamento della categoria

Il Kawasaki BTP16L è classificato come un braccio robotico articolato multi-asse per carichi pesanti, ottimizzato specificamente per la manipolazione di carichi ad alta inerzia e ambienti con tempi di ciclo rapidi. Nella gerarchia dell'automazione industriale, rientra nella categoria dei robot di movimentazione ad alto carico utile e lungo sbraccio, il che lo distingue dalle unità compatte da scrivania o collaborative. La sua funzione principale prevede il movimento sincronizzato di oggetti all'interno di uno spazio di lavoro tridimensionale definito, fungendo da attuatore centrale in complesse architetture di sistemi robotici pick and place.

Basandosi su questa classificazione, il BTP16L occupa una nicchia specializzata per applicazioni che richiedono un equilibrio tra sbraccio e rigidità strutturale. A differenza dei robot generici, questo modello integra percorsi di cablaggio interni specializzati per prevenire interferenze durante il funzionamento continuo. Per design, facilita un'integrazione senza soluzione di continuità in linee di produzione esistenti controllate da PLC, aderendo ai protocolli di comunicazione industriali standard.

Specifiche tecniche

Capacità di carico: 16 kg.

Raggio di sbraccio massimo: 1600 mm.

Ripetibilità: ±0,06 mm.

Gamma giunti (Asse 1): ±180°.

Gamma giunti (Asse 2): da +150° a -60°.

Gamma giunti (Asse 3): da +150° a -170°.

Gamma giunti (Asse 4): ±200°.

Gamma giunti (Asse 5): ±140°.

Gamma giunti (Asse 6): ±360°.

Sistema di azionamento: servomotore AC.

Grado di protezione: IP65 (polso), IP54 (base).

Temperatura ambiente operativa: da 0°C a 45°C.

Peso: 220 kg.

Punti salienti tecnici

L'architettura strutturale del BTP16L dà priorità alla soppressione delle vibrazioni, garantendo un funzionamento costante anche quando il robot esegue rapidi pattern stop-and-go. Utilizzando una cinematica avanzata, il braccio mantiene una traiettoria stabile, il che riduce significativamente lo stress meccanico sul riduttore durante i compiti pesanti di pick and place.

Inoltre, il design del cablaggio integrato riduce al minimo il rischio di grovigli o tagli dei cavi durante movimenti complessi multi-asse. Questa caratteristica si traduce direttamente in una maggiore durata del gruppo cablaggio e riduce la frequenza delle ispezioni di manutenzione. La costruzione del braccio ad alta rigidità garantisce che la ripetibilità di ±0,06 mm venga raggiunta anche alla massima estensione, il che è vitale per i processi di produzione ad alta precisione.

Scenari applicativi

Movimentazione di sottogruppi automobilistici: Automatizza il trasferimento di componenti pesanti del motore o sottogruppi del telaio con un miglioramento del 15% nel tempo di ciclo rispetto al lavoro manuale, garantendo una precisione di posizionamento costante. Pallettizzazione logistica: Esegue attività di pallettizzazione ad alta densità utilizzando il suo sbraccio di 1600 mm, riducendo efficacemente l'affaticamento dell'operatore e aumentando la produttività in media del 20% nei turni continui. Assemblaggio di componenti elettronici su larga scala: Mantiene una precisione di ±0,06 mm durante il posizionamento di componenti pesanti e ingombranti, il che stabilizza la qualità della produzione e riduce i tassi di scarto causati da errori di posizionamento. Scarico di fonderia e fusione: Opera entro l'intervallo di temperatura da 0°C a 45°C, gestendo efficacemente le parti metalliche calde e garantendo che il grado di protezione della base IP54 resista ai comuni particolati dell'officina.

Raccomandazioni per la selezione

Il BTP16L è adatto per ambienti di sistemi robotici pick and place ad alta precisione in cui l'utensile di fine braccio e il carico utile totale non superano i 16 kg. È altamente raccomandato per linee di assemblaggio che richiedono capacità di lungo sbraccio dove lo spazio di lavoro è limitato ma richiede un ampio raggio di 1600 mm.

Al contrario, questo modello non è adatto per applicazioni di rimozione di metallo per servizi estremi o fresatura pesante, poiché i requisiti di forza assiale durante la lavorazione spesso superano i limiti strutturali dei cuscinetti del polso e del giunto. Per attività che richiedono un carico utile significativamente più elevato superiore a 25 kg, come il trasporto di materie prime pesanti, la serie Kawasaki ZX o la serie più grande Kawasaki BTP25 sono alternative superiori. Confrontando i modelli, il BTP16L offre un rapporto sbraccio-carico utile più equilibrato rispetto al Kawasaki BTP10L a sbraccio più corto, rendendolo più adatto per layout efficienti in termini di spazio a pavimento.

FAQ

1. Questo robot da 16 kg può gestire un fine-effettore da 15 kg con cablaggio aggiuntivo?

Sì, la capacità di carico nominale di 16 kg include il peso combinato della pinza e del pezzo, consentendo un buffer di 1 kg. Tuttavia, è necessario tenere conto del peso del cablaggio interno e dei tubi all'interno di questo limite per mantenere prestazioni ottimali. Mantenere il carico totale al di sotto dei 16 kg è essenziale per prevenire lo sforzo del motore e garantire la longevità del sistema di azionamento. Se il carico totale si avvicina ai 16 kg, consigliamo di eseguire un calcolo dettagliato del momento d'inerzia per evitare di superare i valori nominali di coppia del polso. Consigliamo di contattare il nostro team di ingegneri per una simulazione del carico se il centro di gravità dell'utensile è significativamente spostato.

2. Qual è lo spazio a pavimento minimo richiesto per un robot con sbraccio di 1600 mm?

È richiesto uno spazio libero minimo di circa 1,8 metri di diametro per la base del robot e la sua rotazione completa di 1600 mm. Questo spazio garantisce che il braccio possa articolarsi attraverso la sua intera gamma di ±180° sull'Asse 1 senza collidere con recinzioni perimetrali o scanner di sicurezza. Si prega di notare che il peso di 220 kg dell'unità richiede una fondazione in cemento armato di almeno 150 mm di spessore per lo smorzamento delle vibrazioni. Consigliamo di eseguire un controllo del layout per garantire che tutte le apparecchiature periferiche rimangano al di fuori del raggio di sbraccio durante l'intera corsa del robot.

3. In che modo la ripetibilità di ±0,06 mm si traduce in tolleranze di produzione reali?

La ripetibilità di ±0,06 mm garantisce una coerenza di posizionamento ad alta precisione per le attività di assemblaggio in cui le tolleranze sono strette e la rilavorazione deve essere ridotta al minimo. In un ambiente di produzione, ciò significa che ogni ciclo atterrerà all'interno di una finestra di 0,12 mm, che è fondamentale per una resa costante nell'elettronica o nell'assemblaggio di componenti automobilistici. Superare la capacità di carico di 16 kg, tuttavia, degraderà questa ripetibilità, poiché l'inerzia aggiunta causa deflessione al polso. Per mantenere questo livello di precisione, assicurarsi che i parametri di accelerazione del robot siano sintonizzati per corrispondere alla massa specifica e al centro di gravità del proprio fine-effettore.

4. Il grado di protezione IP54 della base e IP65 del polso fornisce una protezione adeguata per un ambiente di assemblaggio in camera bianca?

I gradi di protezione IP54 e IP65 sono generalmente sufficienti per i piani di fabbrica standard, ma potrebbero non soddisfare i rigorosi requisiti di particolato di una camera bianca di alto grado (ISO 5 o più pulita). Mentre il polso con grado di protezione IP65 offre un'eccellente protezione contro polvere e getti d'acqua a bassa pressione, la base IP54 consente l'ingresso di particelle di polvere fine per lunghi periodi. Se la vostra applicazione prevede un ambiente controllato in camera bianca, suggeriamo di implementare una sigillatura a pressione positiva aggiuntiva o di scegliere un modello dedicato certificato per camera bianca. Si prega di verificare gli standard specifici di qualità dell'aria richiesti dalla propria struttura per determinare se questo modello soddisfa la vostra conformità interna.

5. Questo modello può essere montato a soffitto o il montaggio a pavimento è l'unica opzione?

Il BTP16L è progettato principalmente per il montaggio a pavimento per garantire la massima stabilità per le sue capacità di carico di 16 kg e sbraccio di 1600 mm. Sebbene alcuni robot articolati consentano il montaggio invertito, la base e i rinforzi strutturali sul BTP16L sono ottimizzati per la distribuzione della coppia a livello del suolo e la gestione del carico ancorato a terra. Il montaggio a soffitto di questa unità richiederebbe un rinforzo strutturale personalizzato e potrebbe invalidare la garanzia di fabbrica a causa dello stress gravitazionale alterato sui giunti. Raccomandiamo vivamente di attenersi all'orientamento di montaggio a pavimento come specificato nel manuale di installazione per garantire la sicurezza e l'affidabilità del sistema.

6. Qual è il tempo di consegna standard e avete unità in magazzino?

Il nostro tempo di consegna tipico per il BTP16L è attualmente di 8-12 settimane, a seconda della configurazione specifica e della destinazione di spedizione. Sebbene manteniamo un inventario limitato di unità nel nostro magazzino regionale, l'elevata domanda spesso porta a una coda per le spedizioni immediate. Per progetti urgenti, consigliamo di inviare una richiesta di acquisto in anticipo in modo da poter riservare un'allocazione per il vostro programma di produzione. Si prega di contattare Beijing Zhongping Technology per lo stato di disponibilità più aggiornato e per discutere potenziali opzioni di spedizione rapida per il vostro ordine specifico.

7. Quanto spesso questo robot richiede manutenzione per mantenere le prestazioni di 16 kg?

Si raccomanda una manutenzione regolare ogni 5.000 ore operative o annualmente, a seconda di quale evento si verifichi per primo, per garantire che la capacità di carico di 16 kg rimanga sicura e accurata. Ciò include l'ingrassaggio dei giunti, l'ispezione dei riduttori per verificarne l'usura e la verifica dell'integrità del cablaggio che alimenta l'unità da 220 kg. Aderendo a questo programma di manutenzione, si prevengono tempi di inattività imprevisti e si mantiene la ripetibilità di ±0,06 mm standard per questo modello. Il mancato svolgimento di questi controlli di routine può portare a un guasto prematuro del giunto, specialmente quando si opera alla portata massima di 1600 mm in condizioni di alto carico.

8. Il prezzo include il controller o è venduto separatamente?

Il prezzo dell'unità BTP16L include solitamente il braccio robotico e il controller standard necessario per il funzionamento di base, solitamente rientrando nell'intervallo di $25.000-$45.000 a seconda dei pacchetti software integrati. Poiché le configurazioni variano significativamente in base ai requisiti specifici del vostro sistema robotico pick and place, come l'integrazione della visione o il tracciamento del nastro trasportatore, il costo finale dipenderà dalle periferiche richieste. Si prega di contattare Beijing Zhongping Technology per un preventivo formale su misura per le vostre esigenze applicative specifiche. Il prezzo è indicativo. Confermare con noi per il costo esatto.

9. Sono disponibili pezzi di ricambio per il modello BTP16L?

Sì, manteniamo un inventario completo di pezzi di ricambio essenziali, inclusi servomotori, componenti del riduttore e kit di cablaggio, per il BTP16L. Poiché questo modello fa parte di una serie industriale standard, i componenti di ricambio sono progettati per una facile integrazione con l'hardware esistente. Consigliamo di tenere in loco un kit base di ricambi critici, come guarnizioni dei giunti e cavi interni, per ridurre al minimo qualsiasi potenziale fermo di produzione. Se riscontrate un problema, il nostro team tecnico fornisce supporto remoto per identificare il numero di parte corretto in base alla targhetta di serie del robot.

10. Potete fornire supporto tecnico per l'integrazione di questo robot in una linea esistente?

Il nostro team di ingegneri offre pieno supporto tecnico per l'integrazione del BTP16L nella vostra linea di produzione, inclusa la guida sulla comunicazione PLC e sulla configurazione del sistema di sicurezza. Dato il peso di 220 kg del robot e le dinamiche ad alta velocità che raggiunge, una corretta integrazione è vitale per garantire sia la sicurezza dei vostri operatori che l'efficienza del vostro sistema robotico pick and place. Possiamo fornire consulenza sull'ottimizzazione dei tempi di ciclo del robot e sulla risoluzione dei problemi di integrazione per garantire che la produttività totale del sistema soddisfi i vostri obiettivi operativi. Contattate il nostro team applicativo per discutere i requisiti tecnici del vostro progetto di integrazione specifico.
