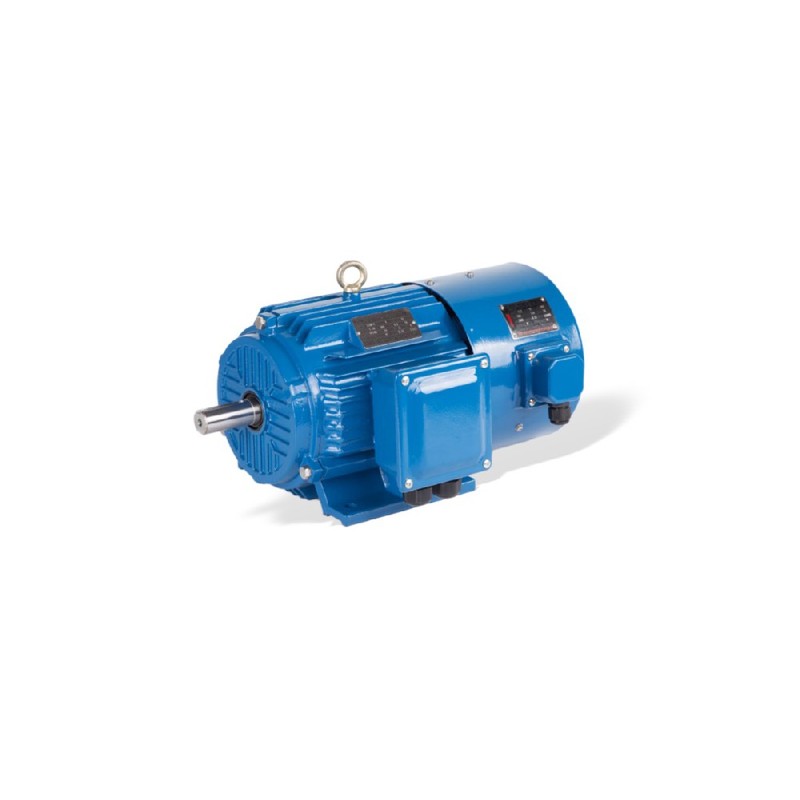

Il motore per azionamento inverter GESHI YVF2 è una macchina asincrona trifase a corrente alternata progettata specificamente per operazioni con azionamenti a frequenza variabile in macchinari industriali. Progettato per gestire velocità variabili senza surriscaldamento, fornisce un'uscita rotazionale stabile per carichi a coppia variabile. Quando gli ingegneri richiedono una regolazione continua della velocità in cicli di lavoro rigorosi mantenendo l'equilibrio termico, questo motore offre una conversione elettromeccanica affidabile. Posizionato rigorosamente all'interno del livello di azionamento e attuazione delle architetture di controllo industriale, fa da ponte tra l'uscita del segnale dei convertitori di frequenza e il movimento meccanico fisico.
Gli ingegneri dell'automazione industriale incontrano frequentemente problemi in cui i normali motori a induzione a velocità fissa subiscono un collasso termico, vibrazioni intense o guasti all'isolamento quando funzionano al di sotto delle frequenze nominali. Poiché i convertitori di frequenza a modulazione di larghezza di impulso iniettano correnti armoniche negli avvolgimenti dello statore, i motori convenzionali subiscono un invecchiamento accelerato e un'ondulazione della coppia. Questo motore compatibile con azionamenti a frequenza variabile risolve queste limitazioni elettriche e termiche integrando design elettromagnetici specializzati e strutture di ventilazione forzata. Consente un controllo preciso del movimento in linee di produzione automatizzate in cui i tradizionali azionamenti non riescono a sostenere i requisiti di coppia a bassa velocità.
Specifiche Tecniche
Potenza Nominale: 0.55 kW - 315 kW @ 50 Hz
Dimensione della Cassa: H80 - H355 @ IEC Standard
Gamma di Frequenza: 5 Hz - 50 Hz @ Coppia Costante
Gamma di Frequenza: 50 Hz - 100 Hz @ Potenza Costante
Tipo di Montaggio: B3 / B5 / B35 @ Standard IEC
Classe di Isolamento: Classe F @ 155 °C
Grado di Protezione: IP54 @ Condizioni Standard
Protezione Opzionale: IP55 / IP56 / IP66 @ Richiesta Personalizzata
Metodo di Raffreddamento: IC416 @ Ventilatore Assiale Indipendente
Tensione dell'Avvolgimento: 380 V @ 50 Hz
Integrazione di Sistema e Configurazione Hardware
La corretta installazione elettrica richiede il collegamento dei cavi di alimentazione del motore direttamente ai terminali di uscita del convertitore di frequenza a modulazione di larghezza di impulso utilizzando cavi di alimentazione schermati a costruzione simmetrica. L'armatura metallica o la schermatura generale del cavo devono essere terminate saldamente alla piastra posteriore conduttiva o al terminale di terra utilizzando un pressacavo EMC a 360 gradi per sopprimere le interferenze elettromagnetiche ad alta frequenza. Il terminale di messa a terra della carcassa sul corpo del motore deve essere collegato al bus di terra del quadro di comando principale utilizzando un conduttore in rame a bassa impedenza per eliminare i loop di terra e proteggere dalle correnti capacitive vaganti. Per i circuiti di controllo e feedback, posizionare i cavi di segnale a una distanza di separazione fisica dai conduttori di potenza ad alta tensione. I ventilatori di raffreddamento assiale indipendenti richiedono una fonte di alimentazione ausiliaria monofase o trifase separata fatta passare attraverso interruttori automatici di protezione del motore dedicati per garantire una dissipazione termica continua indipendente dalla velocità del rotore principale.
Affidabilità e Durata Ambientale
Gli avvolgimenti dello statore interno sono trattati con impregnazione a pressione sottovuoto utilizzando resine prive di solventi di alta qualità per resistere a gravi picchi di tensione generati da inverter a transistor bipolari a gate isolato a commutazione rapida. I componenti strutturali meccanici utilizzano carcasse in ghisa progettate per smorzare le vibrazioni armoniche e ridurre al minimo il rumore acustico durante i cicli di accelerazione e decelerazione. La protezione standard contro la penetrazione IP54 salvaguarda i componenti elettrici interni dall'accumulo di polvere e dalle gocce d'acqua nebulizzata, con configurazioni opzionali IP55, IP56 o IP66 disponibili per ambienti di lavaggio o corrosivi. I sensori termici incorporati nelle cave dello statore monitorano continuamente le temperature degli avvolgimenti, trasmettendo i segnali di resistenza al PLC o al circuito di scatto dell'azionamento per prevenire il sovraccarico termico. Questa robusta costruzione raggiunge un tempo medio tra i guasti esteso quando si opera all'interno di impianti di lavorazione industriale.
Guida alla Selezione e Opzioni Alternative
La selezione del motore di azionamento appropriato richiede la valutazione dei profili di coppia del carico, dei rapporti di regolazione della velocità e delle temperature operative ambiente. Per le applicazioni che richiedono una protezione di base superiore, è possibile specificare varianti di cassa con rating IP55 o IP66. Quando i requisiti di progetto richiedono dimensioni fisiche alternative o differenti classi di potenza all'interno della stessa famiglia, gli ingegneri possono valutare modelli adiacenti come le casse compatte H80 o le varianti per servizio gravoso H355. Beijing Zhongping Technology mantiene canali di supporto tecnico locali e riserve di inventario per assistere gli ingegneri dell'automazione con una selezione precisa di riferimento incrociato e una pianificazione della sostituzione diretta.
Domande Frequenti (FAQ)
1. Qual è l'attuale disponibilità di magazzino locale e i tempi di consegna stimati per gli ordini urgenti?
Beijing Zhongping Technology mantiene scorte regionali per le dimensioni di cassa standard, consentendo una spedizione rapida entro i giorni lavorativi standard per ridurre al minimo i tempi di fermo delle apparecchiature.
2. Quali sono i termini della garanzia del prodotto e la procedura di reso RMA?
Tutte le unità sono coperte da una garanzia del produttore di 12 mesi che copre i difetti di materiale, supportata da Beijing Zhongping Technology con verifica della qualità pre-spedizione e gestione semplificata dei resi.
3. Quali sono le specifiche di alimentazione elettrica e i requisiti di messa a terra per questo motore?
Il motore funziona con normali alimentazioni di corrente alternata industriale trifase a 380 V, richiedendo una messa a terra dedicata tramite il terminale della carcassa per dissipare le correnti di dispersione ad alta frequenza.
4. Quali protocolli di comunicazione e interfacce di controllo sono compatibili con questa configurazione di azionamento?
Il motore si interfaccia direttamente con i normali convertitori di frequenza a modulazione di larghezza di impulso che utilizzano algoritmi di controllo vettoriale o scalare standard senza bus di comunicazione proprietari.
5. Quali gradi di protezione ambientale e limiti termici si applicano durante il funzionamento continuo?
L'unità presenta un grado IP54 come standard, isolamento in Classe F nominale fino a 155 °C e un ventilatore di raffreddamento assiale indipendente per mantenere temperature operative sicure.
6. Quali sono le configurazioni di montaggio meccanico e le tolleranze dimensionali disponibili?
Il motore supporta il montaggio con piedi B3, il montaggio a flangia B5 e configurazioni combinate B35 conformi alle dimensioni standard della commissione elettrotecnica internazionale.
7. Quali controlli di manutenzione ordinaria sono consigliati per garantire una durata operativa ottimale?
I tecnici di manutenzione dovrebbero ispezionare periodicamente i collegamenti della scatola morsettiera, misurare la resistenza di isolamento degli avvolgimenti e verificare il flusso d'aria libero attraverso il gruppo ventilatore di raffreddamento indipendente.
8. Come dovrebbero gli ingegneri selezionare la dimensione corretta della cassa e la gamma di frequenza per carichi specifici?
Abbinare la coppia continua richiesta all'interno della banda di coppia costante da 5 Hz a 50 Hz e verificare la disponibilità di potenza fino a 100 Hz in base al profilo del carico meccanico azionato.
