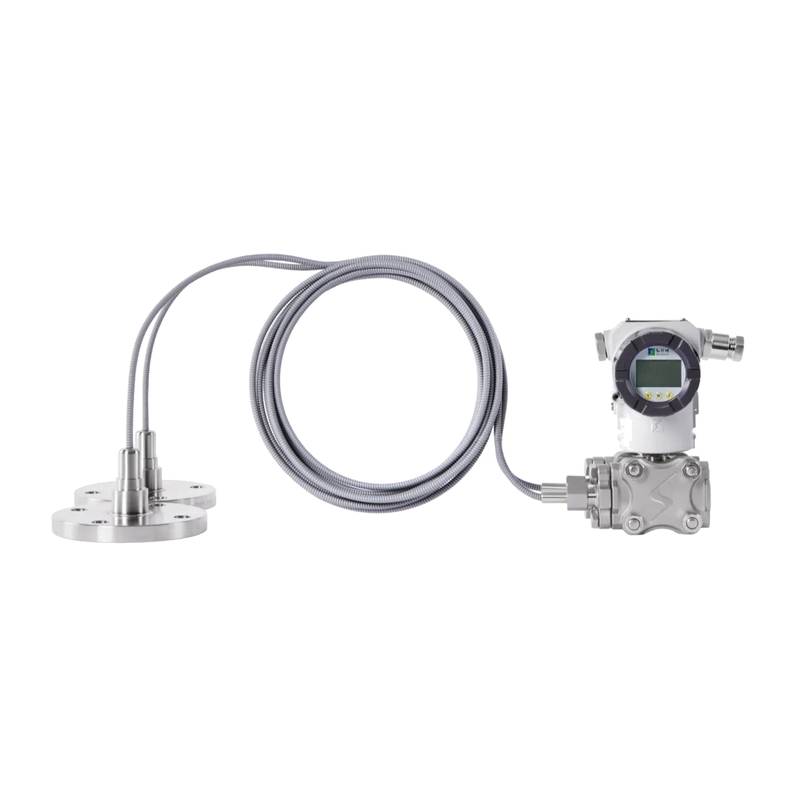

Il trasmettitore di pressione differenziale e indicatore di livello HollySys AT4500 offre una misurazione di precisione per ambienti di processo volatili. Progettato con tecnologia a sensore in silicio monocristallino, mantiene letture stabili nonostante gravi sollecitazioni meccaniche.
L'impiego di strumentazione ad alta pressione in vasti impianti industriali espone spesso i circuiti di misura a vibrazioni, shock termico e aggressiva esposizione chimica. I sensori tradizionali soffrono di deriva del segnale e fatica del diaframma se sottoposti a continue fluttuazioni di pressione. Il trasmettitore di pressione differenziale AT4500 risolve questa sfida sfruttando una tecnologia avanzata in silicio monocristallino e una configurazione di confezionamento brevettata. L'elemento sensibile è posizionato fisicamente isolato nella sezione superiore dell'alloggiamento metallico, lontano dall'interfaccia diretta del fluido, garantendo sia il disaccoppiamento meccanico che l'isolamento termico. I conduttori integrati sinterizzati in vetro forniscono un isolamento elettrico ad alta resistenza rispetto al corpo metallico, migliorando la resistenza ai picchi di tensione transitori e alle interferenze elettromagnetiche. Questo design impedisce guasti operativi nei sistemi pesanti di lavorazione chimica e gestione dei fluidi.
Specifiche Tecniche
Range: 0-200Pa～40MPa
Segnale di Uscita: 4-20mA+HART @ 24 VDC
Accuratezza di Riferimento: ±0,075% del Limite Superiore dello Span
Materiali del Diaframma: 316L, Hastelloy C, Tantalo, Rivestimento in PFA, Placcato Oro
Connessione di Processo: 1/2-14NPT Femmina @ Interfaccia di Processo
Alimentazione: 12-45 VDC @ Morsettiera
Temperatura Ambiente: -40°C - 85°C @ Stato Operativo
Tempo di Risposta: 90 ms @ Variazione di Ingresso a Gradino
Integrazione di Sistema e Configurazione Hardware
Una corretta installazione meccanica richiede il montaggio sicuro del trasmettitore di pressione differenziale su una staffa per strumenti rigida o su una rete di tubazioni di impulso utilizzando bulloni in acciaio al carbonio o in acciaio inossidabile di classe nominale. Collegare le tubazioni di processo alle camere ad alta e bassa pressione, garantendo il corretto orientamento per prevenire sacche di gas intrappolate nei servizi di liquidi o accumulo di condensa nei servizi di gas. Utilizzare cavi a coppie trecciate schermate per la trasmissione del segnale per ridurre al minimo le interferenze elettromagnetiche da azionamenti a frequenza variabile vicini o linee elettriche ad alta tensione. Terminare il circuito di corrente 4-20mA e i fili di comunicazione HART sui terminali a vite interni, avendo cura di mantenere la polarità. Collegare a terra la schermatura del cavo esclusivamente all'estremità del quadro di controllo per eliminare i loop di terra e proteggere contro i transitori indotti.
Affidabilità e Durabilità Ambientale
L'involucro presenta un grado di protezione IP67, proteggendo l'elettronica interna dall'ingresso di polvere e dall'immersione temporanea in acqua durante i cicli di lavaggio. Il suo robusto alloggiamento in lega di alluminio o acciaio inossidabile resiste agli agenti atmosferici corrosivi tipici degli impianti chimici e delle piattaforme offshore. I circuiti di compensazione termica integrati si adattano alle variazioni di temperatura ambiente, preservando la linearità di misura senza ricalibrazione manuale. L'isolamento meccanico del sensore in silicio monocristallino attenua lo stress derivante da carichi elevati delle tubazioni, estendendo gli intervalli di manutenzione e riducendo i costi generali di manutenzione durante le operazioni continue dell'impianto.
Guida alla Selezione e Opzioni Alternative
La selezione della variante appropriata dipende dal mezzo di esercizio, dai limiti di pressione statica e dai requisiti di compatibilità chimica dello specifico circuito. Beijing Zhongping Technology fornisce un supporto completo per la selezione di riferimenti incrociati e opzioni di sostituzione rapida a stock locale per garantire tempi di inattività minimi per ampliamenti dell'impianto o eventi di manutenzione di emergenza. Gli ingegneri dovrebbero verificare i materiali a contatto con il fluido, come la selezione di Tantalo o Hastelloy C per acidi altamente corrosivi, e confermare che le classi delle flange corrispondano alle connessioni di processo esistenti.
Domande Frequenti (FAQ)
1. Qual è l'attuale stato delle scorte locali e il tempo di consegna per sostituzioni urgenti?
Beijing Zhongping Technology mantiene un inventario regionale attivo delle configurazioni standard AT4500, consentendo la spedizione in giornata per esigenze di manutenzione critiche.
2. Qual è la copertura della garanzia e la procedura RMA per unità malfunzionanti?
Tutte le unità includono una garanzia del produttore di 12 mesi supportata dalla verifica della qualità prima della spedizione, con elaborazione RMA locale gestita tramite Beijing Zhongping Technology.
3. Quali sono i limiti di tensione di alimentazione elettrica e le caratteristiche di consumo energetico?
Il trasmettitore funziona con un'alimentazione a loop che va da 12 VDC a 45 VDC, con un consumo energetico tipico ottimizzato per configurazioni a loop standard 4-20mA.
4. Quali protocolli di comunicazione sono supportati oltre all'uscita analogica standard?
L'unità supporta 4-20mA combinato con il protocollo HART, nonché Modbus-RTU su RS485 per architetture di rete digitali multi-drop.
5. Quale grado di protezione ambientale raggiunge l'alloggiamento contro polvere e umidità?
Il gruppo soddisfa gli standard IP67, schermando i circuiti interni dall'ingresso di polvere e da una forte esposizione all'umidità.
6. Come vengono gestite le vibrazioni meccaniche durante applicazioni industriali ad alto stress?
Il sensore in silicio monocristallino risiede in un involucro superiore meccanicamente isolato, assorbendo le vibrazioni delle tubazioni senza compromettere la stabilità dell'uscita.
7. Quali controlli di manutenzione ordinaria sono raccomandati per la salute operativa a lungo termine?
Ispezionare periodicamente le linee di impulso per individuare eventuali ostruzioni, verificare il serraggio delle viti dei terminali e controllare la calibrazione del punto zero utilizzando un comunicatore portatile HART calibrato.
8. In che modo il dispositivo si integra con i sistemi di controllo esistenti e i pacchetti software?
L'integrazione utilizza file di descrizione del dispositivo HART standard e mappe di registri Modbus, garantendo una compatibilità perfetta con i principali sistemi di controllo distribuito e controllori logici programmabili.
