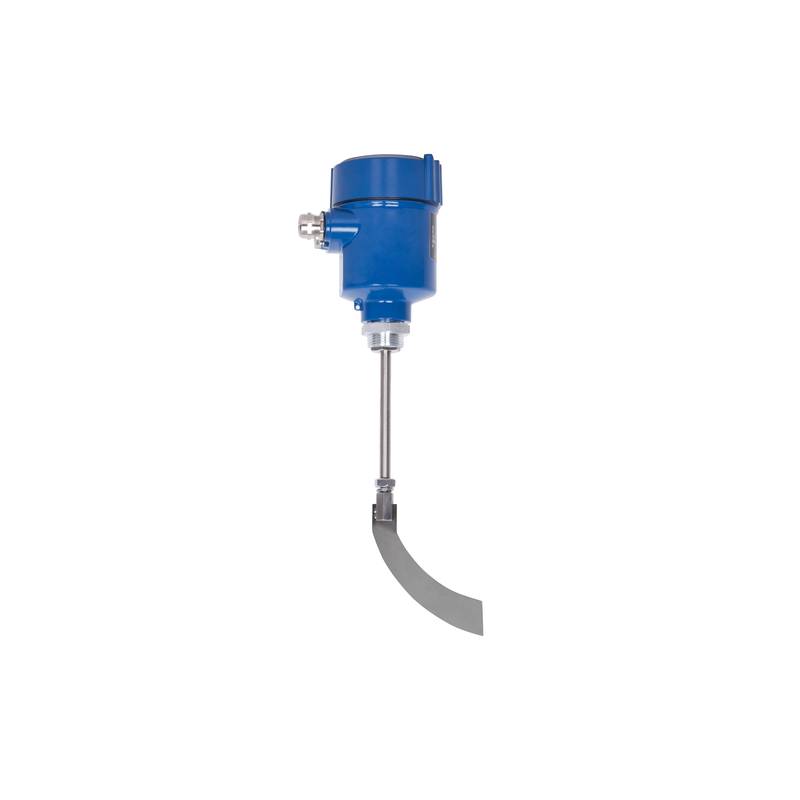

Il finecorsa a palette rotative ALZK-500 offre un rilevamento affidabile dei materiali solidi in stato solido per applicazioni con polveri e materiali granulari. Progettata per prestazioni robuste, questa unità si integra perfettamente nelle architetture di controllo industriale.
Il finecorsa a palette rotative ALZK-500 è un dispositivo di controllo di campo specializzato, progettato per rilevare l'altezza di livello di materiali solidi come polveri e sostanze granulari in ambienti di lavorazione industriale. Gli operatori d'impianto e gli ingegneri di manutenzione in settori come la lavorazione alimentare, il settore farmaceutico e la produzione chimica affrontano sfide persistenti riguardo all'affidabilità del rilevamento dei solidi in condizioni di forte polverosità, agglomerazione dei materiali e usura meccanica. Questo prodotto risolve tali problemi impiegando un design di tenuta specializzato, eccezionali capacità di protezione da sovraccarico e un quadro di installazione meccanica semplificato. Operando principalmente nello strato di controllo di campo dell'architettura di automazione industriale, si interfaccia direttamente con la logica a relè locale o con i controllori a logica programmabile per prevenire il traboccamento dei serbatoi, le condizioni di marcia a secco e la carenza di materiale. Convertendo la resistenza meccanica della paletta in segnali di commutazione elettrici affidabili, garantisce un monitoraggio continuo e automatizzato dell'inventario senza richiedere complesse routine di calibrazione.
Specifiche Tecniche
Intervallo di Misura: 0 ~ 2000 mm
Temperatura di Esercizio: -10 ~ 350 ℃
Alimentazione: 24 VDC / 220 VAC
Materiale dell'Alloggiamento: Lega di alluminio pressofuso
Protezione Custodia: IP65
Attacco al Processo: Flangia con filettatura G1
Intervallo di Coppia: Tensione a stadi multipli regolabile
Contatto di Uscita: Uscita relè SPDT 5 A @ 250 VAC
Come Funziona
Il ciclo operativo si basa su un micromotore sincrono che aziona una paletta rotante a una velocità costante e bassa quando la camera di misura è priva di materiale.
Mentre i solidi sfusi si accumulano e sommergono le pale della paletta, la resistenza fisica arresta la rotazione dell'albero interno, generando una coppia reattiva contro il meccanismo a molla interno.
Questa deviazione rotazionale costringe un attuatore a microinterruttore ad azionarsi, alterando lo stato del contatto elettrico per segnalare un allarme di livello alto o una condizione di interblocco di controllo.
Una volta che il livello del materiale scende al di sotto del raggio della paletta, la tensione della molla interna riporta l'albero principale nella sua posizione originale, rilasciando il microinterruttore e riprendendo la rotazione del motore.
Gli utenti possono regolare l'impostazione della tensione interna per adattarla a specifiche densità di massa del materiale, garantendo un equilibrio di sensibilità per polveri leggere rispetto a granuli pesanti.
[DIAGRAMMA: Vista esplosa del motore interno dell'ALZK-500, del gruppo di regolazione della tensione della molla e della disposizione di tenuta dell'albero della paletta]
Perché Questo Prodotto
Quando la vostra struttura di movimentazione di materiale sfuso richiede un rilevamento di livello affidabile in supporti densi e abrasivi, questo prodotto offre una durata eccezionale grazie a un albero rinforzato e a una struttura dei cuscinetti che resiste a carichi laterali elevati.
Quando la vostra applicazione richiede resistenza a processi termici estremi, questa unità offre stabilità operativa fino a 350 ℃ grazie a un design di isolamento ad alta temperatura specializzato.
Quando i vostri ingegneri di installazione necessitano di una configurazione meccanica rapida e senza problemi, questo interruttore fornisce supporti a flangia filettata standardizzati che si integrano direttamente nelle porte dei serbatoi esistenti.
Quando il vostro impianto richiede la compatibilità con tensioni multiple per diversi quadri elettrici, questa apparecchiatura si adatta facilmente agli standard di alimentazione sia a 24 VDC che a 220 VAC.
Quando il vostro programma di manutenzione richiede di ridurre al minimo i tempi di fermo imprevisti, la robusta frizione di protezione da sovraccarico impedisce la bruciatura del motore durante blocchi meccanici gravi.
Quando il vostro team di approvvigionamento valuta il valore del ciclo di vita a lungo termine, questo interruttore garantisce una vita utile di servizio affidabile e a bassa manutenzione supportata da Beijing Zhongping Technology, fornendo assistenza tecnica professionale e un'affidabile disponibilità di componenti locali.
Integrazione di Sistema e Configurazione dell'Hardware
L'integrazione nei quadri di controllo industriale o nelle scatole di derivazione di campo richiede un'attenta attenzione alle pratiche di cablaggio elettrico per prevenire le comuni modalità di guasto industriale. Collegare i terminali di alimentazione e di uscita del relè utilizzando cavi schermati multipolari per isolare i segnali di controllo dalle linee del motore ad alta tensione e dagli azionamenti a frequenza variabile. Assicurarsi che le schermature dei cavi siano terminate correttamente sul bus di terra del quadro di controllo per eliminare le interferenze elettromagnetiche e i loop di terra. Quando si monta l'unità su silos di stoccaggio o serbatoi di processo, verificare che l'angolo di inserimento eviti l'impatto diretto e ad alta velocità del materiale durante i cicli di riempimento pneumatico. Utilizzare sigillanti per filettature o guarnizioni appropriati che corrispondano alla pressione nominale del serbatoio di processo per mantenere l'integrità strutturale e prevenire l'ingresso di polvere all'interfaccia della flangia di montaggio.
Affidabilità e Durabilità Ambientale
Progettato per servizi industriali gravosi, l'unità è dotata di un grado di protezione contro la penetrazione IP65 che protegge i componenti elettromeccanici interni dall'accumulo di polvere fine e dai getti di lavaggio. Il meccanismo di azionamento interno incorpora barriere termiche specializzate e lubrificanti ad alta temperatura per mantenere l'integrità operativa in ambienti termici difficili fino a 350 ℃. Per massimizzare la longevità operativa, la manutenzione di routine dovrebbe includere l'ispezione dell'albero della paletta esterna per verificare l'eventuale accumulo di materiale o usura abrasiva durante le fermate programmate dell'impianto. La robusta struttura meccanica e i rigorosi standard di controllo qualità in fabbrica garantiscono un tempo medio tra i guasti esteso, riducendo al minimo le interruzioni operative impreviste nelle linee di movimentazione dei materiali critiche.
Guida alla Selezione e Opzioni Alternative
La selezione del pressostato di livello corretto richiede la valutazione della temperatura del serbatoio, della densità del materiale e della compatibilità della connessione a flangia per soddisfare accuratamente i vincoli di processo. Per le applicazioni a temperatura ambiente standard che coinvolgono polveri leggere, le configurazioni standard offrono sensibilità e convenienza ottimali. Quando si gestiscono scomparti di aggregati ad alta temperatura o granuli chimici appiccicosi, si consigliano varianti ad alta temperatura specializzate o configurazioni con albero esteso. Beijing Zhongping Technology mantiene un inventario completo di componenti originali di automazione industriale e offre un supporto di selezione a riferimento incrociato professionale, garantendo una consegna rapida e una sostituzione senza interruzioni per i vostri specifici requisiti di impianto.
Domande Frequenti (FAQ)
1. Qual è l'attuale disponibilità di stock locale e il tempo di consegna per l'ALZK-500?
Beijing Zhongping Technology mantiene un inventario regionale attivo di questa unità per supportare una spedizione immediata e ridurre al minimo i tempi di fermo operativo causati da guasti alle apparecchiature.
2. Quali coperture di garanzia e procedure RMA si applicano a questa unità?
Questo prodotto è supportato da una garanzia di fabbrica completa di 12 mesi, con supporto tecnico localizzato ed efficiente elaborazione dell'autorizzazione alla restituzione della merce gestita da Beijing Zhongping Technology.
3. Quali sono i requisiti di alimentazione elettrica e le specifiche di consumo energetico?
L'unità supporta opzioni di doppio ingresso di alimentazione di 24 VDC o 220 VAC, con un consumo di energia interno inferiore a 5 W durante la normale rotazione del motore.
4. Che tipo di segnale di uscita elettrica fornisce l'interruttore al sistema di controllo?
Fornisce un contatto di uscita relè unipolare a doppio scambio (SPDT) standard nominale per la commutazione fino a 5 A a 250 VAC.
5. Qual è la temperatura massima nominale per le applicazioni ad alta temperatura?
L'unità è progettata per funzionare continuativamente in temperature di processo ambiente fino a 350 ℃.
6. Quale filettatura meccanica o dimensione della flangia viene utilizzata per il montaggio sul processo?
Utilizza una connessione a flangia filettata G1 standard per un fissaggio sicuro al serbatoio.
7. Come viene regolata la sensibilità della paletta per diverse densità di materiale?
La sensibilità viene regolata tramite un meccanismo di tensione della molla interno che consente agli operatori di calibrare la soglia di coppia in base al peso della polvere o del granulo.
8. Qual è il grado di protezione contro la polvere e l'umidità della custodia?
L'alloggiamento è classificato secondo gli standard IP65, fornendo una protezione affidabile contro l'ingresso di polvere e getti d'acqua a bassa pressione.
