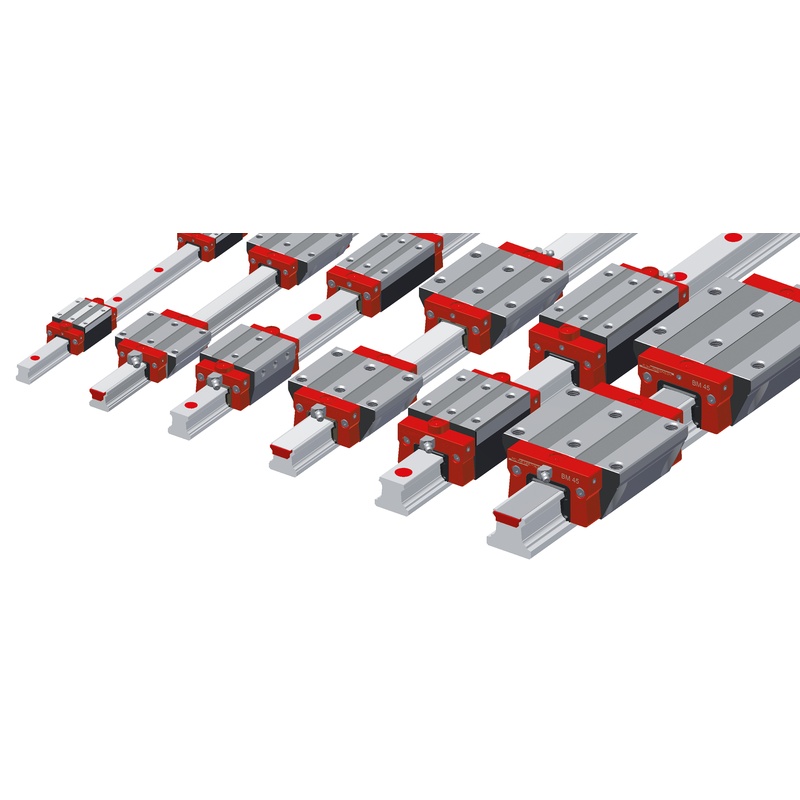

Il modulo lineare SCHNEEBERGER BM W 20-B-G2-V2 garantisce una precisione pesante con un profilo rigido da 20 mm e un azionamento a vite a sfera. Progettato per carichi dinamici da 500N
e ripetibilità ± 0.005mm, eccelle nell'automazione CNC e nella lavorazione robotica. Con guide in acciaio indurito e protezione IP54, resiste a trucioli metallici / refrigeranti in aspro
ambienti industriali.
Parametri del prodotto
Valore del parametro
Larghezza del modulo 20 mm
Tipo di azionamento Vite a sfera (grado C5)
Lunghezza Max.Stroke 1500 mm
Velocità massima 1,2 m/s
Ripetibilità ±0,005 mm
Capacità di carico dinamica 500 N
Capacità di carico statico 1500 N
Piombo a vite 5/10/20 mm
Rigidezza 200 N/μm
Classe di protezione IP54
Caratteristiche principali& amp; Vantaggi
Rigidità di grado industriale
Le doppie guide precaricate resistono ai carichi di 15 Nm. Ideale per il posizionamento degli attacchi di fresatura.
Vite a sfera Zero-Backlash
Le viti a terra di grado C5 mantengono la precisione dopo 10.000 + km di viaggio. Precarico regolabile tramite kit distanziatori.
Sicurezza integrata
L'ingresso STO (Safe Torque Off) consente la conformità alla sicurezza PLd di categoria 3 per le celle collaborative.
Stabilità termica
Il design composito in alluminio-acciaio minimizza la crescita termica (0,003 mm / ° C). Giacche di raffreddamento opzionali disponibili.
Scenari di applicazione
Cambiatori di utensili CNC: posizionamento dell'interfaccia del fuso 24/7
Automazione della stampa: Manipolazione della matrice nelle linee di stampatura
Coordinate Macchine di misura: allineamento di precisione della testa della sonda
Installazione& amp; Note di utilizzo
Protocollo di montaggio
Grind superficie di montaggio a & amp; amp; lt; piattezza di 5μm per 100mm
Torsione bulloni M5 a 4,5 Nm in modello trasversale
Parallelismo della vite di allineamento laser entro 0,02 mm/m
Requisiti di manutenzione
Rilubricare la vite ogni 300 ore (grasso SCHNEEBERGER EP2)
Ispettare i tercicristalli trimestralemente per l'ingresso di particelle
Precarico di monitoraggio tramite variazione di coppia (& amp; lt; 10%baseline)
Avvertimenti critici
⚠️ Non sollevare mai con carrozza-uso profili di sollevamento
⚠️ Evitare la condensazione: Preriscaldare a ambienti +5 ° C in avvio freddo
⚠️ Sensibile all'ESD: terra tramite terminale GND dedicato
1. Come ottimizzare la vita della vite a sfera in applicazioni ad alto carico?
Mantenere i carichi assiali al di sotto dell'80% della capacità dinamica. Mantenere lo spessore del film di lubrificazione& amp; gt; 0,1 μm. Utilizzare il software SRA di SCHNEEBERGER per l'analisi della distribuzione del carico. Pianifica vibrazioni
Analisi ogni 2000 ore.
2. Posso utilizzare questo modulo in centri di lavorazione verticali?
Sì, il montaggio dell'asse Z supporta carichi utili di 35 kg. Incorpora sempre sistemi di contrabilanciamento. Verificare che la coppia del freno del motore superi il momento di carico utile di 1,5 volte. Vite di tenuta termina contro
ingresso del refrigerante.
3. Quali controller raggiungono una precisione di ± 0,005mm?
Accoppiazione con unità EtherCAT (ad esempio, Beckhoff AX8000). Implementare un ciclo completamente chiuso con scale lineari di 0,1 μm. Compensare la deriva termica tramite sensori integrati.
4. Come gestire la contaminazione dei chip nelle cellule di lavorazione?
Installare raschiatori di acciaio opzionali (P / N: SCR-20B). Purga l'aria attraverso i canali del profilo. Orient module≥15°from orizzontale per facilitare la caduta dei detriti.
5. È possibile regolare il precarico della vite a sfera?
Sì, attraverso i kit di distanziatore (PK-20B). Richiede chiave di coppia 50Nm e indicatore quadrante. Gioco assiale bersaglio 5μm dopo 100km di corsa in.
6. Quali specifiche del motore corrispondono alle prestazioni del 20-B-G2-V2?
Selezionare 400W + servo con encoder a ≥24 bit. Mantenere il rapporto di inerzia 3:1. Utilizzare l'adattatore MA-20B di SCHNEEBERGER per l'accoppiamento diretto.
7. Come recuperare la precisione dopo gli incidenti?
In primo luogo, controllare la rettitudine della vite con il manometro di tolleranza 0,01 mm / m. Sostituire il trasporto se l'impatto supera 300N. Ricalibrare la posizione di casa tramite tappo meccanico.
8. Supporta configurazioni di portico multi-asse?
Sì, con piastre di allineamento coplanare (CP-20). Sincronizzare tramite controllo incrociato. Errore Max.sync: 0.02mm sul viaggio di 1m.
9. Quali intervalli di lubrificazione si applicano nella lavorazione degli alimenti?
I grassi NSF H1 richiedono cicli di 150 ore. Pulire i residui con solventi di qualità alimentare. Controllare settimanalmente la crescita microbica in ambienti umidi.
10. Come integrare la funzionalità di sicurezza STO?
Filo segnali a doppio canale ai pin 12/13.Test settimanale tramite perdita di potenza simulata. La convalida richiede relè di sicurezza certificati PLd.
