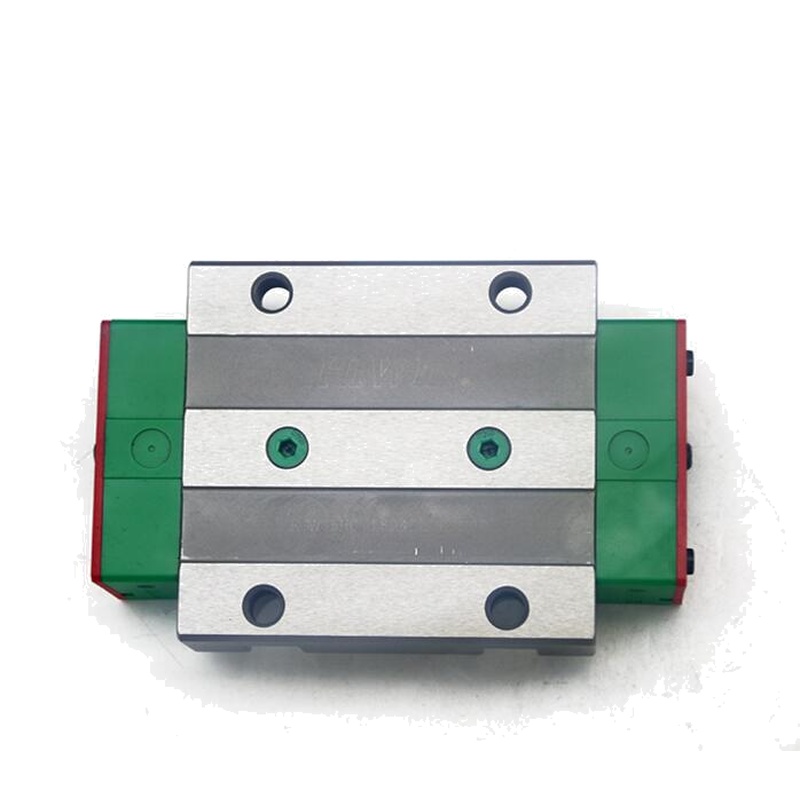

La guida lineare di precisione Schneeberger BMW 45-B-G2-V2 offre rigidità e capacità di carico eccezionali per l'automazione industriale esigente. Con una larghezza ferroviaria di 45 mm e G2
classificazione del precarico, assicura una deviazione minima sotto alte forze. Progettato per macchinari CNC, produzione di semiconduttori e dispositivi medici, fornisce a livello di micron
precisione. Il suo design resistente alla corrosione e la tenuta integrata lo rendono ideale per ambienti difficili.
Parametri del prodotto
Valore del parametro
Sistema di guida monorotaia BMW serie
Larghezza della rotaia (mm) 45
Classificazione del precarico G2 (precarico medio)
Capacità di carico (dinamico) 48 kN (C) / 60 kN (C0)
Grado di precisione P (alta precisione)
Ripetibilità (μm) ≤±1
Velocità massima (m/s) 5
Temperatura di funzionamento-30 ° C a + 80 ° C
Tipo di sigillatura Raschiatori a più strati
Lubrificazione Grasso o olio
Caratteristiche principali& amp; Vantaggi
Rigidità ultra-alta: la geometria brevettata della rotaia riduce la deformazione sotto carico. Mantiene la precisione del posizionamento nella fresatura pesante e nella macinazione.
G2 Preload Optimization: bilancia il movimento liscio con l'ammortizzazione delle vibrazioni. Riduce al minimo le chiacchiere durante la lavorazione ad alta velocità.
IP65 tenuta: raschiatori a più strati escludono i trucioli e il refrigerante. Estende la vita in ambienti CNC sporchi.
Applicazioni tipiche
Centri di lavorazione CNC (azionamenti a fuso, portici)
Macchine di misura delle coordinate (CMM)
Sistemi di taglio laser (posizionamento lineare dell'asse)
Manipolatori di wafer a semiconduttore
Installazione& amp; Manutenzione
Alinea le rotaie entro la tolleranza di rettitudine di 0,5 μm/m. Utilizzare il grasso SNG-2 di Schneeberger per la lubrificazione iniziale. Torsioni di montaggio a 22 Nm. Ispettare sigilli trimestralemente in
zone ad alta contaminazione. Rilubricare ogni 1.000 km o 6 mesi.
Note critiche
Evitare di usare detergenti alcalini su superfici anodizzate. Assicurare filtri di particelle sui lubrificatori automatici. Non miscelare mai i tipi di grasso. Verifica del parallelismo ferroviario con interferometri laser
durante l'installazione.
10 Domande frequenti (FAQ)
Q1: Cosa distingue la BMW 45-B-G2-V2 dalle guide lineari standard?
La serie BMW utilizza la tecnologia a rulli asimmetrici di Schneeberger. Questo design aumenta l'area di contatto del 30% rispetto alle guide a sfera. Fornisce carichi di momento più elevati critici per la resistenza all'inclinazione. Il precarico G2 garantisce una rigidità ottimale senza eccessiva resistenza.
Q2: Come protegge la tenuta IP65 la guida nelle macchine CNC pesanti con refrigerante?
I raschiatori a triple labbra espulsono il 99% dei fluidi e del swarf. Le tenute terminali in acciaio inossidabile impediscono l'ingresso ai terminali della rotaia. Testato contro getti di refrigerante ad alta pressione. Le tenute rimangono flessibili a -30°C,
evitando guasti fragili in avvii a freddo.
Q3: Quali intervalli di lubrificazione massimizzano la durata della BMW 45-B-G2-V2?
La lubrificazione iniziale dura 500 km sotto carichi moderati. Riapplicare il grasso SNG-2 ogni 1.000 km o 6 mesi. Nella produzione di semiconduttori 24/7, utilizzare lubrificatori automatici mensilmente.
Monitorare le porte del grasso per il blocco della contaminazione.
Q4: Posso retrofittare le guide BMW 45 su macchine esistenti?
Sì, le superfici di montaggio fornite soddisfano la piattezza di 0,01 mm per 100 mm. Controllare la compatibilità del modello del bullone (distanza standard di 60 mm). Schneeberger offre modelli CAD per il retrofit
verifica. Sostituire sempre carrozze e rotaie come set abbinati.
Q5: Cosa causa l'usura prematura nelle guide precaricate G2?
I bulloni di montaggio in eccesso inducono una distorsione della rotaia. Un disallineamento superiore a 200μm/m accelera lo scivolamento dei rulli. Il grasso contaminato forma pasta abrasiva. Usare sempre
chiavi di coppia durante l'installazione.
Q6: La BMW 45-B-G2-V2 è adatta per ambienti a vuoto?
Sì, con tenute di specifica V2. Modelli standard di scarico& amp; lt;10⁻⁶ mbar·l/s.Specificare l'imballaggio in camera pulita se utilizzato in camere a vuoto a semiconduttori. Evitare i grassi petroliferi; uso
lubrificanti perfluoropolieteri (PFPE).
Q7: Come diagnostico gli errori di allineamento dopo l'installazione?
Misurare la resistenza al rotolamento del carro con un manometro. & amp; La deviazione di gt;15N indica un disallineamento. Utilizzare i tracciatori laser per verificare la rettitudine& amp; lt; 5μm / m.Audible "chiacchierata" durante
accelerazione suggerisce perdita di precarico.
Q8: Qual è la capacità di carico dinamica per applicazioni verticali a asse Z?
Derate carico dinamico (C) del 20% per il montaggio verticale. Il 45-B-G2-V2 supporta una forza dinamica verticale di 38,4 kN. Includere sempre fattori di sicurezza di 1,5+ per carichi di impatto come strumento
cambiatori.
Q9: Posso usare queste guide con motori lineari?
Assolutamente. Il precarico G2 riduce al minimo le interferenze di ingranaggio. Assicurare la messa a terra della ferrovia per dissipare l'EMI. I sistemi di feedback di posizione richiedono risoluzione ≤1μm per sfruttare la guida
ripetibilità.
Q10: Come influisce la temperatura sulla precisione della guida BMW 45?
Il coefficiente di espansione termica è di 11μm/m·°C. Per una rotaia di 1 m, uno spostamento di 10 ° C provoca una deriva di 110 μm. Compensare tramite scalazione del sistema di controllo. In laboratori, stabilizzare la temperatura a ± 0,5 ° C per
precisione sub-micron.
