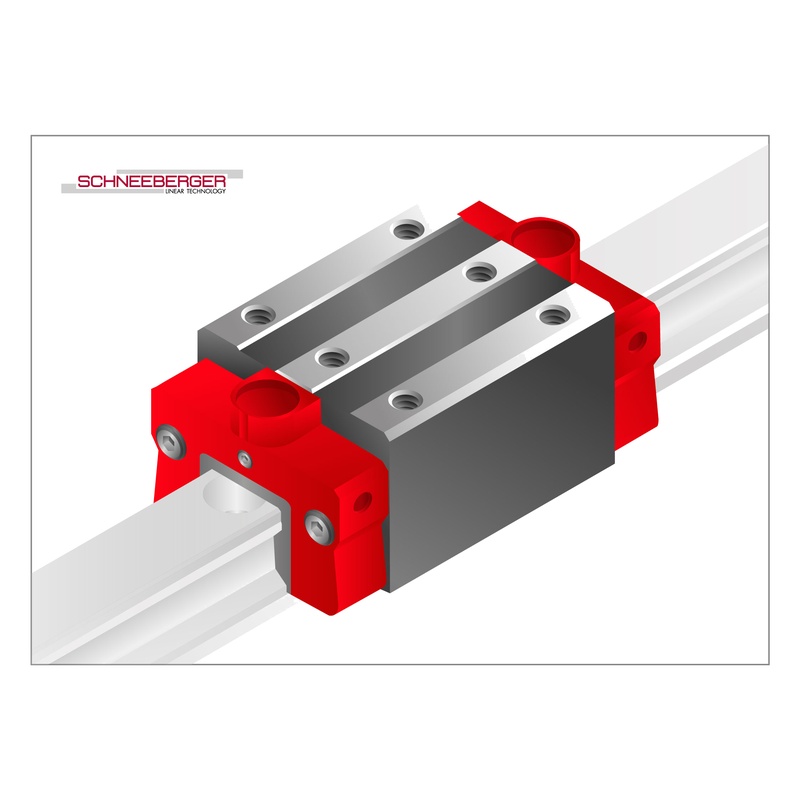

L'attuatore lineare di precisione SCHNEEBERGER BM W 15-C-G2-V2 integra un azionamento a nastro in poliuretano in un profilo in alluminio di 15 mm di larghezza. Consente movimenti rapidi fino a 3m/s con
Ripetibilità ± 0,02 mm, ideale per la robotica pick-and-place ad alta velocità. Progettato per l'imballaggio e l'automazione del laboratorio, questo modulo IP54 riduce al minimo la manutenzione massimizzando
trasmissione in spazi confinati.
Parametri del prodotto
Valore del parametro
Larghezza del modulo 15 mm
Tipo di azionamento Cintura di azionamento
Lunghezza Max.Stroke 500 mm
Velocità massima 3 m/s
Ripetibilità ±0,02 mm
Capacità di carico dinamica 100 N
Accelerazione 50 m/s²
Regolazione senza strumenti del sistema di tensione della cintura
Classe di protezione IP54
Temperatura di funzionamento da 0°C a +50°C
Caratteristiche principali& amp; Vantaggi
Cintura ad alta velocità
Cinture in fibra di vetro di poliuretano consentono un veloce ciclismo senza reazioni. Ottieni accelerazioni di 50 m/s² per ridurre i tempi di ciclo nelle linee di assemblaggio.
Design ottimizzato per lo spazio
15 larghezza mm risparmia il 40% di impronta rispetto alle alternative azionate a vite. Le doppie rotaie guida a V mantengono la rigidità durante le inversioni ad alta velocità.
Integrazione modulare
I supporti del motore NEMA 17/23 pre-forati semplificano l'integrazione del servo. Utilizzare i kit di connettori terminali di SCHNEEBERGER per la sincronizzazione multi-asse.
Operazione a bassa manutenzione
I cuscinetti autolubrificanti e le guide sigillate resistono a polvere/strisce. Gli intervalli di rilubricazione superano i 5.000 km di viaggio.
Scenari di applicazione
Posizionamento del componente del PCB: Posizionamento ad alta velocità per alimentatori SMD
Dosaggio farmaceutico: manipolazione precisa dei liquidi nelle sale pulite ISO Classe 5
Imballaggio Robotica: erezione del caso e applicazione dell'etichetta a 120 cpm
Installazione& amp; Note di utilizzo
Requisiti di montaggio
Assicurare la piattezza della superficie di montaggio& amp; lt; 0,05 mm/m
Alinea le puleghe di azionamento entro ± 0,1 ° parallelismo
Cinture di pre-tensione a frequenza risonante di 150Hz
Migliori pratiche operative
Limitare i carichi laterali a 80N per evitare il taglio dei denti della cintura
Monitoraggio trimestrale della tensione della cintura con il calibro SCHNEEBERGER FTA-15
Evitare bruschi cambiamenti di direzione superiori a 2 m/s
Avvertimenti critici
⚠️ Non superare mai il carico statico di 300N per evitare la deformazione della rotaia
⚠️ Installazione di fermi meccanici per la protezione da sovrastaggi di emergenza
⚠️ Utilizzare versioni ESD-safe (BM W 15-C-G2-V2-ESD) per la manipolazione dei semiconduttori
1. Qual è la durata della cintura sotto funzionamento continuo 3m / s?
Aspettare 1.500 + km di viaggio prima della sostituzione. Monitorare la deformazione del dente ogni 500 ore. I carichi ad alta inerzia riducono la durata del 30%.
2. Posso montare questo modulo verticalmente per applicazioni a asse Z?
Montaggio verticale è certificato con payloads≤5kg. Utilizzare sempre contrabilanci a molla per compensare il carico. Verificare che le riserve di coppia del motore coprono i carichi di gravità.
3. Come ridurre le vibrazioni durante le start/stop ad alta velocità?
Tuning servo PID impostazioni per l'ammortizzazione critica. Aggiungere ammortizzatori di massa al carrozzo. Assicurarsi che i set di pulizie siano dinamicamente bilanciati a G2.5.
4. Il feedback dell'encoder è necessario per il posizionamento?
Essenziale per una precisione di ± 0,02 mm. Utilizzare scale lineari incrementali di 1µm o encoder montati a motore. Ingresso diretto dell'encoder tramite connettori M12.
5. Quali motori offrono prestazioni ottimali?
48 V servo DC (≤400W) o NEMA 23 steppers. Corrispondi all'inerzia del motore per caricare entro il rapporto 1:5. Evitare le dimensioni eccessive per evitare la risonanza della cintura.
6. Come sincronizzare più moduli BM W 15-C-G2-V2?
Utilizzare EtherCAT con il controller MC-4 di SCHNEEBERGER. L'accoppiamento meccanico richiede una tolleranza di allineamento shims≤0.03mm.
7. Le cinture possono essere sostituite in campo senza ricalibrazione?
Sì, tramite tensionatori senza utensili. Il homing post-sostituzione è obbligatorio. Verificare la tensione con il tester sonico 150Hz±5Hz.
8. Quali metodi di pulizia si adattano ad ambienti di qualità alimentare?
Pulire con lubrificanti NSF H1. Non usare mai solventi cloruri. Ispettare mensilmente le sigillature per l'ingresso di amido / polvere.
9. Come risolvere i problemi di deriva di posizione?
Verificare le viti della pulizia (coppia a 1.8Nm). Verificare la continuità della messa a terra per i segnali dell'encoder. Aggiornare la compensazione della reazione del controller.
10. Supporta gli standard di sicurezza dei robot collaborativi?
Sì, con STO integrato (Safe Torque Off) tramite pin 8/9.Pair con tende leggere per la sicurezza PLd.
