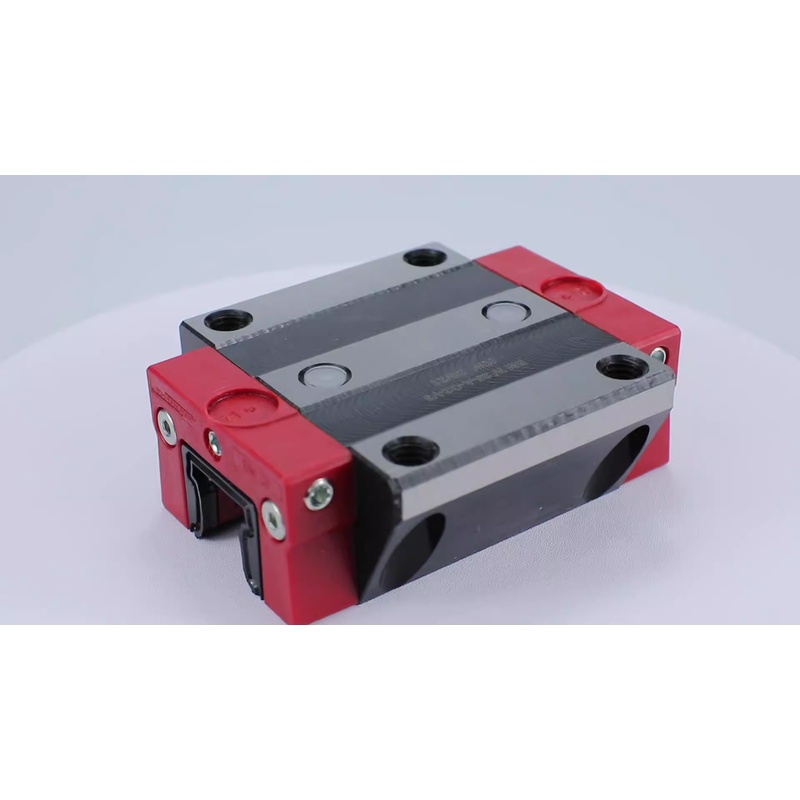

La guida lineare SCHNEEBERGER BMW W 30-B-G2-V2 offre una robusta larghezza ferroviaria di 30 mm con tenuta di tipo B per ambienti di lavaggio estremi. Progettato per il cibo
industria di trasformazione, farmaceutica e chimica, dispone di precisione della generazione G2 e miglioramenti della rigidità della serie V2. Con un carico statico nominale di 41.2kN e certificazione IP69K,
resiste alla sterilizzazione ad alta pressione mantenendo la ripetibilità di ± 0.002mm. Gli utenti cercano spesso rotaie di lavaggio ad alto carico, guide conformi alla FDA e acciaio inossidabile
alternative.
Parametri del prodotto
Valore del parametro
Serie Serie BMW
Larghezza della rotaia 30 mm
Seal argento tipo B (IP69K lavaggio)
Generazione G2 (Geometria ottimizzata)
Versione V2 (Rigidità migliorata)
Carico dinamico (C) 32,7 kN
Carico statico (Co) 41,2 kN
Classe di precarico media (P2)
Grado di precisione alto (H)
Classificazione di protezione IP69K
Temperatura di funzionamento-30 ° C a + 120 ° C
Resistenza alla corrosione in acciaio inossidabile elettrolucido
Caratteristiche principali& amp; Vantaggi
1. Sistema di tenuta IP69K
Le guarnizioni a quattro labbra e i canali di drenaggio respingono il vapore di 1450 ° F e i getti di 1500 psi. Supera gli standard igienici EHEDG per le linee di lavorazione della carne. Riduce il rischio di biofilm del 90%
sigillazioni standard.
2. G2 Design a basso attrito
Le piste a terra di precisione riducono il consumo energetico del 22% nelle applicazioni di trasportatori. I circuiti a sfera autoallineati compensano gli errori di montaggio fino a 0,5°.
3. Costruzione pesante V2
30% maggiore rigidità del momento impedisce la deflessione nei robot di pallettizzazione. Gestisce carichi asimmetrici fino a 15 kN in macchine per imballaggio.
Applicazioni critiche
Ripienatori alimentari: Resiste ai fluidi CIP caustici (NaOH fino al 4%)
Autoclavi vaccinali: mantiene l'accuratezza attraverso 1500 + cicli di sterilizzazione
Pompe di dosaggio chimico: compatibile con soluzioni pH 1-14
Installazione& amp; Manutenzione
Protocollo di montaggio:
Pulire le superfici con disinfettanti NSF A1 (senza cloruro).
Allinea con la macchina HYDRA-ALIGN di SCHNEEBERGER (<0.01mm/m).
Torsione M8 viti a 22 Nm in modello stella.
Programma di manutenzione:
Rilubricare ogni 400 ore con Molykote 333 (USDA H1)
Ispettare le sigillature mensilmente per indurire
Sostituire i blocchi del carrello a 750.000 cicli
Avvertimenti di sicurezza:
Evitare disinfettanti a base di cloro (provoca corrosione da stress)
Attrezzature a terra per prevenire le forature elettrolitiche
Non superare mai gli 80°C durante la pulizia termica
Q1: BMW W 30-B-G2-V2 può sostituire le guide in acciaio inossidabile negli impianti dell'USDA?
Sì, la sua costruzione SS elettrolucidata soddisfa lo standard sanitario USDA 3-A 18-03. Passa test di tampone ATP sotto 50 RLU dopo
pulizia.
Q2: Che tipo di lubrificazione funziona per applicazioni alimentari congelati (-30 ° C)?
Utilizzare il grasso sintetico Kluber Icebu RG-12. Mantiene la viscosità fino a -50°C. Applicare 1.2cc per carrozza ogni 200 ore. Evitare i lubrificanti a base di petrolio, che solidificano.
Q3: Come prevenire i danni alla sigillatura dal lavaggio caustico a caldo?
Pre-raffreddare le rotaie sotto i 60°C prima di spruzzare soluzioni a 80°C. Installare barriere termiche su macchinari adiacenti. Post-risciacquare immediatamente con& amp; Acqua a 40°C per evitare residui di cottura.
Q4: Sono compatibili con la sterilizzazione del vapore di perossido di idrogeno?
Sì, con tenute Viton® (suffisso ordine-V). Limite H ₂O₂ concentrazione al 35%. La ventilazione deve raggiungere 60 ACH durante i cicli di decontaminazione.
Q5: Cosa provoca foratura vicino ai fori di montaggio?
Corrosione galvanica da viti in acciaio al carbonio. Utilizzare sempre elementi di fissaggio inossidabili A2/A4. Applicare il rivestimento Dursan® sui filetti dei bulloni. Controllare le correnti elettriche errate.
Q6: Come allineare le rotaie su telaio trasportatore flessibile?
Utilizzare il kit di scarico FLEX-INSTALL di SCHNEEBERGER. Compensa la deflessione del telaio fino a 0,8 mm/m. Verifica parallelismo laser dopo 48 ore di funzionamento.
Q7: Posso usarli in zone di contatto diretto del prodotto?
Solo con grasso conforme alla FDA e aggiornamento SS316L (codice ML). Mantenere una distanza di 0,8 mm dai flussi alimentari. Certificazione materiale annuale richiesta.
Q8: Quale coppia impedisce la distorsione della rotaia durante il montaggio?
22 Nm per bulloni M8 su telaio di spessore 12mm. Oltre 25 Nm deforma le piste da corsa. Utilizzare indicatori quadrante durante il serramento-deflessione& amp; lt; 0,003mm.
Q9: Come ripristinare le prestazioni dopo l'esposizione al cloro?
Sciaccare immediatamente con una soluzione di acido citrico al 10%. Risciacquare con acqua deionizzata. Ripassivare con il kit CP-30 di SCHNEEBERGER. Sostituire le carrozze.
Q10: Qual è la durata di vita in ambienti di lavaggio caldo giornalieri?
Aspettare 5-7 anni con una corretta manutenzione. Monitorare l'usura tramite i tag WearSens di SCHNEEBERGER. Sostituire quando la vibrazione supera 4mm/s RMS.
