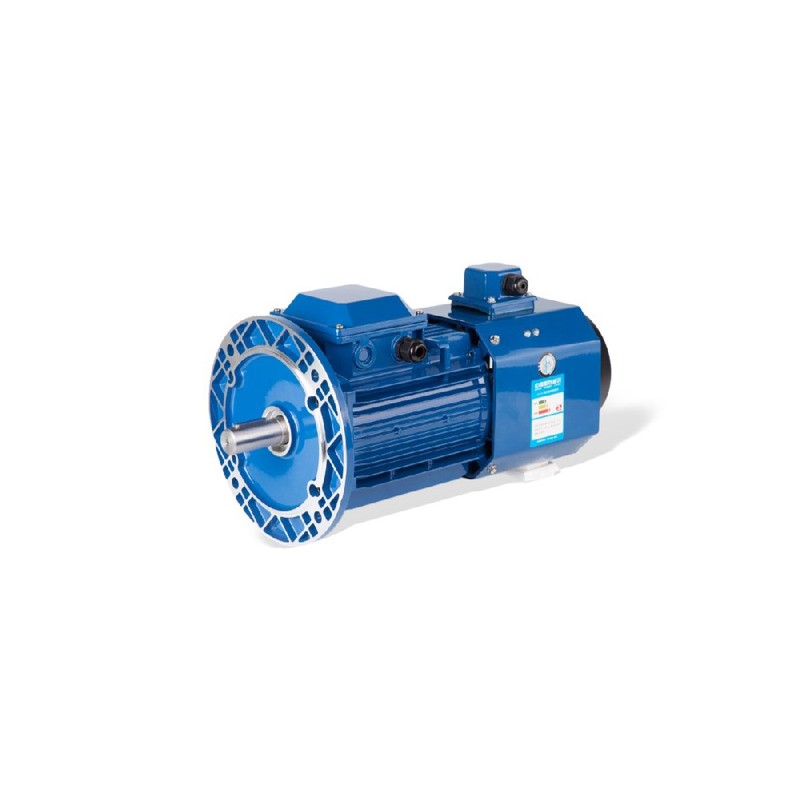

Il motore asincrono trifase a frequenza variabile con carcassa quadra in alluminio GESHI YVF2 opera in un intervallo di potenza da 0,12 kW a 7,5 kW con grandezze costruttive da H63 a H132. Progettato per erogare una coppia costante da 5 Hz a 50 Hz e una potenza costante da 50 Hz a 100 Hz, questo motore si integra direttamente con azionamenti a frequenza variabile a modulazione di larghezza di impulso sinusoidale standard. Fornisce una soluzione meccanica ed elettrica affidabile per i macchinari industriali che richiedono il controllo della velocità variabile senza perdere la coppia in uscita alle basse frequenze.
Quando i costruttori di macchine e i tecnici d'impianto configurano catene cinematiche a velocità regolabile, trovare un motore elettrico che bilanci stabilità termica, basso peso della carcassa e intercambiabilità dimensionale rimane una sfida fondamentale. I motori a induzione standard spesso soffrono di un eccessivo aumento della temperatura dello statore se fatti funzionare continuamente a basse frequenze sotto carichi pesanti a causa della ridotta velocità della ventola di raffreddamento interna. Per contrastare questo fenomeno, le moderne applicazioni di azionamento a frequenza variabile richiedono macchine dedicate per inverter, caratterizzate da design elettromagnetici ottimizzati e profili di dissipazione termica indipendenti o avanzati. Questa serie di motori in alluminio affronta tali vincoli combinando un involucro quadrato leggero con un circuito magnetico ottimizzato, garantendo una generazione di flusso stabile su un ampio intervallo di regolazione della velocità. Operando principalmente all'interno del livello di azionamento delle architetture di automazione industriale, traduce le frequenze di uscita dell'inverter in una rotazione meccanica controllata, mantenendo al contempo una precisa sincronizzazione con i controllori a logica programmabile e i convertitori di frequenza a monte.
Specifiche tecniche
Potenza nominale: 0,12 kW - 7,5 kW a 50 Hz
Grandezza costruttiva: H63 - H132 a temperatura ambiente di 20,0 °C
Intervallo di regolazione della velocità: 5,0 Hz - 100,0 Hz a coppia e potenza costanti
Intervallo di coppia costante: 5,0 Hz - 50,0 Hz a corrente nominale
Intervallo di potenza costante: 50,0 Hz - 100,0 Hz a tensione nominale
Configurazioni di montaggio: B3, B5, B14, B35, B34 a dimensioni IEC standard
Classe di isolamento: Classe F a soglia termica di 155,0 °C
Protezione dell'involucro: IP54 / IP55 secondo IEC 60034-5
Livello di efficienza energetica: IE1 a 400,0 V / 50 Hz
Compatibilità con inverter: Azionamento a frequenza variabile SPWM a 380,0 V
Integrazione di sistema e configurazione hardware
L'integrazione del motore in un sistema automatizzato richiede un corretto cablaggio elettrico e un allineamento meccanico per prevenire un'usura precoce dei cuscinetti o interferenze armoniche. I cavi di alimentazione devono utilizzare conduttori in rame schermati per ridurre al minimo l'emissione di radiazioni elettromagnetiche verso le linee di strumentazione sensibili all'interno del quadro elettrico. La carcassa del motore deve disporre di un sicuro collegamento di terra a bassa impedenza collegato alla barra di terra principale del sistema per eliminare le correnti di dispersione ad alta frequenza indotte dalla portante di commutazione a modulazione di larghezza di impulso. Quando ci si collega ai terminali di uscita dell'inverter, mantenere il corretto allineamento della sequenza delle fasi per stabilire la direzione di rotazione desiderata prima di eseguire le routine di identificazione del sistema. L'installazione meccanica sulle piastre di montaggio tramite configurazioni B3 o B5 richiede un controllo preciso della collinearità dell'albero utilizzando comparatori a quadrante per evitare sollecitazioni di carico radiale sui cuscinetti del rotore interno.
Affidabilità e durata ambientale
L'alloggiamento in alluminio fuso offre un'elevata conducibilità termica, trasferendo rapidamente il calore interno dello statore all'aria ambiente circostante e resistendo al contempo alla corrosione atmosferica in ambienti industriali umidi. Gli avvolgimenti interni ricevono un trattamento di impregnazione sotto pressione in vuoto con vernice isolante in Classe F, proteggendo contro la penetrazione di umidità, l'esposizione a vapori chimici e il degrado da scariche parziali durante i transitori di commutazione ad alta tensione. Le tenute dell'albero standard e le scatole morsettiere guarnite raggiungono gradi di protezione IP54 o IP55, impedendo l'intrusione di particolato aereo e spruzzi d'acqua durante le procedure di lavaggio di routine. Progettato per cicli di servizio continui S1, la ventola di raffreddamento integrata mantiene un flusso d'aria costante attraverso il profilo esterno nervato quadrato anche quando si opera a velocità ridotte, garantendo un tempo medio tra i guasti prolungato in cicli operativi industriali gravosi.
Guida alla scelta e opzioni alternative
La scelta della dimensione del motore appropriata implica la valutazione del profilo della coppia di carico, dei tassi di accelerazione del ciclo di lavoro e della frequenza operativa massima richiesta dall'apparecchiatura meccanica azionata. Quando la vostra applicazione richiede un ingombro compatto con un'elevata efficienza di dissipazione termica, questa serie con carcassa in alluminio offre una corrispondenza ottimale per le interfacce di montaggio IEC standard. Per retrofit specializzati o layout dimensionali personalizzati, Beijing Zhongping Technology mantiene un supporto ingegneristico applicativo locale per assistere nella selezione di riferimento incrociato e nella corrispondenza diretta dei ricambi a magazzino. Gli ingegneri possono confrontare i parametri operativi esistenti come corrente nominale, diametro dell'albero e dimensioni della flangia con dimensioni di carcassa alternative per garantire una perfetta intercambiabilità meccanica senza riprogettare le strutture del telaio della macchina esistente.
Domande frequenti (FAQ)
1. Qual è la disponibilità attuale di inventario locale e il tempo di consegna per questi motori?
Beijing Zhongping Technology mantiene scorte di magazzino regionali per le grandezze costruttive standard da H63 a H132, supportando la spedizione in giornata per esigenze urgenti di manutenzione dell'impianto.
2. Quali coperture di garanzia e procedure di reso RMA si applicano a questa linea di prodotti?
Tutte le unità includono una garanzia di 12 mesi sui difetti di fabbricazione supportata da test elettrici pre-spedizione, con una rapida elaborazione della sostituzione locale gestita tramite i canali di assistenza di Beijing Zhongping Technology.
3. Qual è l'inviluppo operativo preciso di tensione e frequenza per questi motori?
I motori funzionano su alimentazioni trifase standard a 380 V, 50 Hz, progettati per gestire frequenze variabili da 5 Hz fino a 100 Hz se abbinati a un inverter SPWM appropriato.
4. Esistono requisiti speciali di compatibilità elettromagnetica o di schermatura per il cablaggio di alimentazione?
Le linee di alimentazione che vanno dall'azionamento a frequenza variabile ai morsetti del motore dovrebbero impiegare cavi simmetrici armati o schermati per sopprimere le interferenze elettromagnetiche ad alta frequenza.
5. Quali gradi di protezione ambientale e temperature ambiente operative massime sono supportati?
Il gruppo soddisfa gli standard di protezione dagli ingressi IP54 o IP55 e funziona in modo affidabile all'interno di temperature ambiente che vanno da -15 °C a 40 °C in condizioni normali.
6. Quali configurazioni di montaggio sono disponibili per il retrofit meccanico diretto?
La serie supporta il montaggio a piedi B3, il montaggio a flangia B5, il montaggio frontale B14 e le configurazioni combinate B35 o B34 per adattarsi agli schemi dei fori di montaggio preesistenti.
7. Quali passaggi di manutenzione ordinaria sono raccomandati per garantire una lunga durata operativa?
Le ispezioni regolari dovrebbero controllare la tenuta della morsettiera, l'integrità del cavo di terra, la pulizia delle nervature di raffreddamento e le prestazioni acustiche dei cuscinetti durante le finestre di manutenzione preventiva programmata.
8. Questi motori possono essere integrati direttamente con azionamenti a controllo vettoriale standard senza una sintonizzazione personalizzata dei parametri?
Le unità funzionano efficacemente con azionamenti a frequenza variabile standard, sebbene l'esecuzione di una routine di sintonizzazione automatica dinamica o statica del motore sull'azionamento garantisca una precisione di controllo vettoriale del flusso ottimale.
