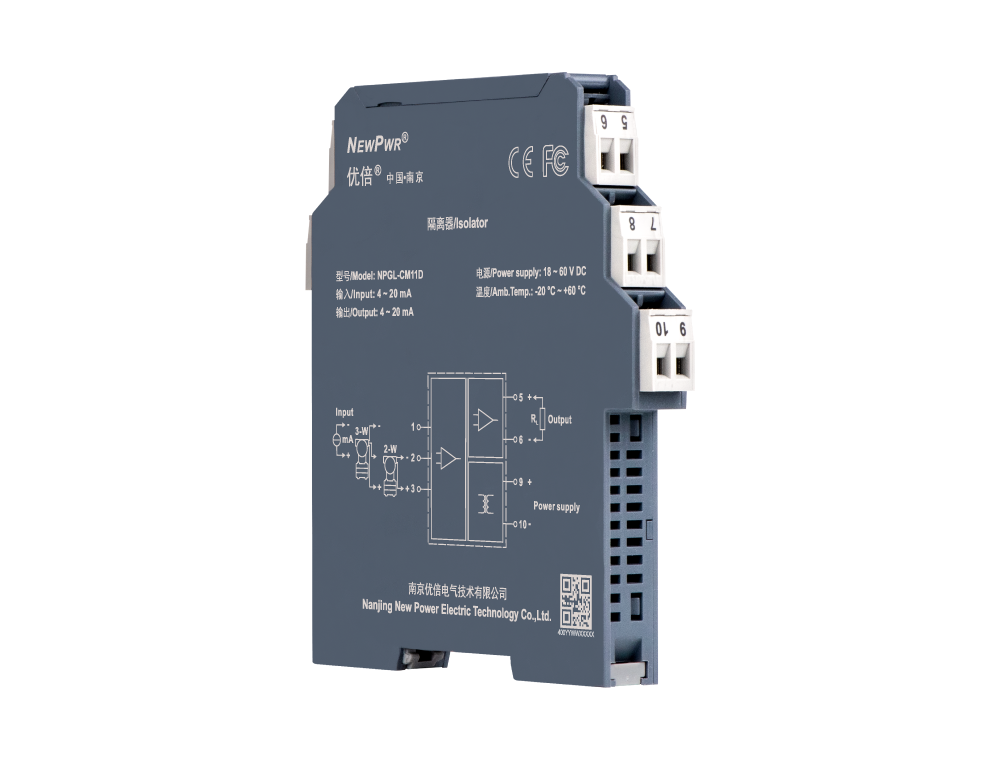

Il New Power NPGL-CM11D è un isolatore di segnale galvanico ad alta precisione progettato per sistemi di controllo di automazione industriale, dotato di compatibilità di comunicazione HART integrata. Come isolatore di segnale 4-20mA dedicato, questa unità garantisce una trasmissione affidabile e una protezione galvanica tra la strumentazione di campo e l'hardware della sala di controllo. È fondamentale per prevenire loop di massa e interferenze di rumore elettrico nei loop di controllo di processo presenti negli impianti petrolchimici, nel trattamento delle acque e negli impianti di generazione di energia. L'NPGL-CM11D fornisce una precisione di trasferimento del segnale 1:1 mantenendo un'elevata rigidità dielettrica per salvaguardare i moduli di ingresso sensibili di PLC (PLC) e DCS (DCS). Gli ingegneri specificano spesso questo modello quando sostituiscono isolatori obsoleti privi della moderna trasparenza HART o quando aggiornano gli standard di isolamento nelle architetture di impianto esistenti.
Posizionamento del tipo di prodotto e della categoria
L'NPGL-CM11D appartiene alla categoria dei moduli di condizionamento del segnale analogico montati su guida DIN, progettati specificamente per l'isolamento di loop di corrente 4-20mA alimentati da loop o attivi. La sua funzione principale prevede l'isolamento galvanico, in cui gli stadi di ingresso e uscita sono disaccoppiati elettricamente per eliminare le differenze di potenziale di terra che causano deriva del segnale o danni all'hardware. All'interno del panorama del condizionamento del segnale, questo dispositivo funge da ponte trasparente che supporta la comunicazione digitale bidirezionale, nello specifico il protocollo HART.
Basandosi su questa classificazione, l'NPGL-CM11D è classificato come un isolatore di segnale ad alta densità e profilo sottile, spesso utilizzato in ambienti con armadi ad alta densità. La sua priorità di progettazione è l'integrità del segnale, rendendolo una scelta standard per i sistemi in cui i trasmettitori montati in campo interagiscono con gli ingressi dei controller centralizzati. Il dispositivo evita l'attenuazione del segnale comune negli isolatori passivi incorporando circuiti di regolazione della potenza attiva per garantire una precisione dello 0,1% a pieno carico.
Specifiche Tecniche
Segnale di ingresso: 4-20mA DC
Segnale di uscita: 4-20mA DC
Tipo di isolamento: Isolamento galvanico a tre porte
Precisione: 0,1% F.S.
Compatibilità HART: Trasmissione trasparente bidirezionale
Tempo di risposta: ≤ 10ms
Alimentazione: 20-30V DC
Rigidità dielettrica: 2500V AC (Ingresso/Uscita/Alimentazione)
Temperatura operativa: da -20°C a +60°C
Montaggio: Guida DIN da 35mm
Materiale dell'alloggiamento: ABS ignifugo
Grado di protezione: IP20
Dimensioni: 105mm x 110mm x 12.5mm
Peso: 150g
Punti salienti tecnici
L'NPGL-CM11D utilizza un circuito di isolamento attivo avanzato che mantiene la precisione del segnale anche se sottoposto a estrema interferenza elettromagnetica industriale. Questo design mitiga efficacemente il rischio di clipping del segnale o errori di dati indotti dal clipping che affliggono frequentemente la strumentazione di grado inferiore.
Inoltre, l'unità garantisce una comunicazione HART senza interruzioni fornendo un percorso di risposta in frequenza a banda larga. Ciò consente agli ingegneri di manutenzione di eseguire calibrazioni remote e controlli diagnostici sui sensori di campo senza scollegare l'isolatore dal loop.
Inoltre, l'alloggiamento modulare a profilo sottile ottimizza l'utilizzo dello spazio nell'armadio consentendo l'installazione di un massimo di 80 unità su una guida DIN standard da un metro. Il sistema di gestione termica garantisce un funzionamento stabile nell'intero intervallo di temperatura specificato senza richiedere ventilazione forzata o dissipatori di calore.
Scenari applicativi
Misurazione del flusso petrolchimico: questo isolatore previene i loop di massa nel cablaggio a lunga distanza tra i trasmettitori di flusso di campo e i sistemi DCS (DCS) della sala di controllo, mantenendo la precisione di misurazione entro lo 0,1% nonostante il rumore del motore ad alta tensione nelle vicinanze. Automazione del trattamento delle acque: il dispositivo fornisce una protezione galvanica affidabile per loop di corrente 4-20mA in ambienti ad alta umidità, estendendo la vita utile delle schede di ingresso analogico PLC (PLC) sensibili prevenendo la propagazione di sovratensioni. Controllo della caldaia della centrale elettrica: l'unità consente l'accesso diagnostico HART in tempo reale ai sensori di pressione della caldaia, consentendo una manutenzione proattiva e tempi di fermo ridotti attraverso il rilevamento precoce della deriva dello strumento.
Raccomandazioni per la selezione
Adatto per: Armadi di controllo ad alta densità dove lo spazio è limitato e più dispositivi di campo abilitati HART sono collegati a un DCS (DCS) centrale (spaziatura standard guida DIN ≤ 12,5mm per unità). Adatto per: Ambienti con alti livelli di EMI/RFI dove le differenze di potenziale di terra superano i 5V, poiché la barriera di isolamento da 2500V garantisce la stabilità del sistema e previene comportamenti erratici del segnale. Non adatto per: Applicazioni che richiedono isolamento ad alta tensione superiore a 3000V AC o installazioni in aree pericolose che richiedono barriere certificate a sicurezza intrinseca (IS), poiché l'NPGL-CM11D è progettato per zone di controllo industriale standard. Non adatto per: Ambienti ad alte vibrazioni come skid di compressori alternativi a meno che non siano installati all'interno di un armadio con classificazione antivibrante.
Per gli utenti che necessitano di classificazioni di isolamento più elevate o caratteristiche di sicurezza intrinseca, raccomandiamo la serie NPGL-IS11D come alternativa indicizzata alle prestazioni. Quando si sceglie tra i modelli, confrontare sempre l'impedenza di ingresso; l'NPGL-CM11D è ottimizzato per carichi di loop standard da 250 ohm, mentre il relativo modello NPGL-CM22D fornisce un isolamento a doppio canale per requisiti di densità più elevati.
FAQ
1. Qual è il tempo di consegna standard per l'NPGL-CM11D e avete unità in magazzino?
Manteniamo un inventario costante di oltre 500 unità di NPGL-CM11D per supportare i requisiti immediati del progetto. Gli ordini per quantità standard vengono elaborati e spediti entro 3 giorni lavorativi dopo la conferma del pagamento. Se la tua richiesta supera le 100 unità, il nostro team logistico coordina un programma di produzione per completare la spedizione entro 14 giorni lavorativi. Forniamo informazioni di tracciamento immediatamente dopo la partenza dalla nostra struttura. Contatta il nostro team di supporto per opzioni di consegna urgente tramite trasporto aereo.
2. Questo isolatore di segnale richiede un'alimentazione esterna per funzionare?
L'NPGL-CM11D richiede un alimentatore esterno 20-30V DC per il funzionamento attivo. Il circuito di isolamento attivo gli consente di aumentare la potenza del segnale, garantendo che il segnale di uscita rimanga robusto anche se collegato a lunghi tratti di cavo. Questo ingresso di alimentazione esterno facilita anche la trasmissione affidabile dei dati diagnostici HART attraverso il loop. Consigliamo di utilizzare un alimentatore regolato per mantenere la precisione specificata dello 0,1% in condizioni di carico variabili.
3. Quanto costa e qual è l'attuale fascia di prezzo per questo modello?
Il prezzo di mercato per l'NPGL-CM11D varia solitamente da 85 a 150 USD per unità a seconda del volume dell'ordine. I prezzi fluttuano a causa dei tassi di cambio, dei costi logistici globali e degli adeguamenti dei materiali di fabbrica. Per un preventivo accurato su misura per le specifiche del tuo progetto, contatta direttamente Pechino Zhongping Technology (北京众平科技股份有限公司). Sono disponibili sconti per acquisti all'ingrosso per ordini superiori a 50 unità. Forniamo strutture di prezzo trasparenti per tutte le configurazioni di spedizione standard e rapide.
4. L'NPGL-CM11D è compatibile con tutti gli strumenti di campo conformi a HART?
L'unità supporta la trasmissione trasparente bidirezionale completa per i protocolli HART 5, 6 e 7. Agisce come un pass-through passivo per il segnale digitale sovrapposto alla portante di corrente 4-20mA, garantendo nessuna perdita di funzionalità diagnostica. Puoi collegarlo a qualsiasi trasmettitore di pressione, temperatura o flusso standard abilitato HART senza configurazione aggiuntiva. Suggeriamo di verificare che il software del tuo sistema di controllo supporti le descrizioni specifiche del dispositivo HART per garantire un'integrazione senza interruzioni.
5. Qual è la vostra politica di reso se il dispositivo risulta difettoso all'arrivo?
Forniamo una garanzia completa di 12 mesi contro i difetti di fabbricazione per tutte le unità NPGL-CM11D. Se riscontri un problema di prestazioni, il nostro dipartimento tecnico conduce un controllo diagnostico remoto per verificare il guasto. Se l'unità non soddisfa le specifiche, avviamo un processo di sostituzione immediatamente dopo la ricezione dell'articolo difettoso. Per tutti i resi, ti preghiamo di inviare il numero di serie e una breve descrizione dell'ambiente operativo al nostro portale di supporto.
6. Posso utilizzare l'NPGL-CM11D in ambienti pericolosi ed esplosivi?
L'NPGL-CM11D è progettato per ambienti di controllo industriale standard e non possiede una certificazione di sicurezza intrinseca (IS) per atmosfere esplosive. Se la tua applicazione richiede la protezione ATEX o IECEx, devi utilizzare una barriera a sicurezza intrinseca specificamente classificata per le zone pericolose. L'utilizzo di questo isolatore standard in una posizione di Classe I, Div 1 viola i protocolli di sicurezza e annulla la garanzia del prodotto. Pechino Zhongping Technology (北京众平科技股份有限公司) offre una serie separata certificata IS per tali requisiti specifici di aree pericolose.
7. Come posso eseguire la configurazione iniziale e il cablaggio per questo isolatore?
Il cablaggio dell'NPGL-CM11D è semplice, seguendo lo schema di mappatura dei terminali stampato sul lato dell'alloggiamento. Passaggio 1: Fissare l'unità a una guida DIN standard da 35mm. Passaggio 2: Collegare l'ingresso del trasmettitore di campo ai terminali 1 e 2. Passaggio 3: Collegare l'uscita del sistema di controllo ai terminali 3 e 4, assicurando la corretta polarità. Passaggio 4: Applicare un'alimentazione 24V DC ai terminali di alimentazione designati e verificare il LED di stato. Consulta il manuale digitale fornito con la tua spedizione per consigli dettagliati sulla sezione dei cavi.
8. Questo modello supporta l'ingresso a doppio canale o ho bisogno di un'altra unità?
L'NPGL-CM11D è un isolatore di segnale a canale singolo progettato per il trasferimento isolato ad alta precisione di un segnale 4-20mA. Se l'architettura del tuo loop di controllo richiede un isolamento a doppio canale in un unico alloggiamento, consigliamo di passare alla serie NPGL-CM22D. Questo modello alternativo fornisce due canali indipendenti all'interno dello stesso ingombro fisico, raddoppiando efficacemente la densità dei canali. Contattaci per prezzi e disponibilità delle varianti a doppio canale per soddisfare i tuoi design di armadi con spazio limitato.
9. Quali sono i termini di spedizione e pagamento per gli ordini internazionali?
Accettiamo pagamenti tramite bonifico bancario internazionale (T/T) e offriamo termini flessibili per partner a lungo termine. Per le spedizioni internazionali, utilizziamo i principali servizi di corriere come DHL, FedEx o UPS per garantire una consegna affidabile e tracciabile. Tutti i costi di spedizione sono calcolati in base al peso e alla destinazione; per una tariffa aggiuntiva, offriamo un'assicurazione porta a porta. Il nostro dipartimento logistico fornisce tutta la documentazione doganale necessaria, inclusi i Certificati di Origine e le fatture commerciali, per facilitare l'ingresso senza problemi nel tuo paese.
10. Fornite supporto tecnico o formazione per la configurazione di questi isolatori?
Il nostro team di ingegneri offre un ampio supporto tecnico via e-mail e videoconferenza per assistere nell'integrazione. Forniamo note applicative dettagliate e guide alla risoluzione dei problemi per le configurazioni di loop comuni, assicurando che il tuo team possa installare i dispositivi in modo efficiente. Se il tuo progetto coinvolge dinamiche di loop complesse, offriamo consulenza di configurazione remota per ottimizzare il rapporto segnale-rumore. Per servizi di messa in servizio in loco o programmi di formazione tecnica approfonditi, richiedi una proposta di servizio personalizzata al nostro ufficio di supporto.
