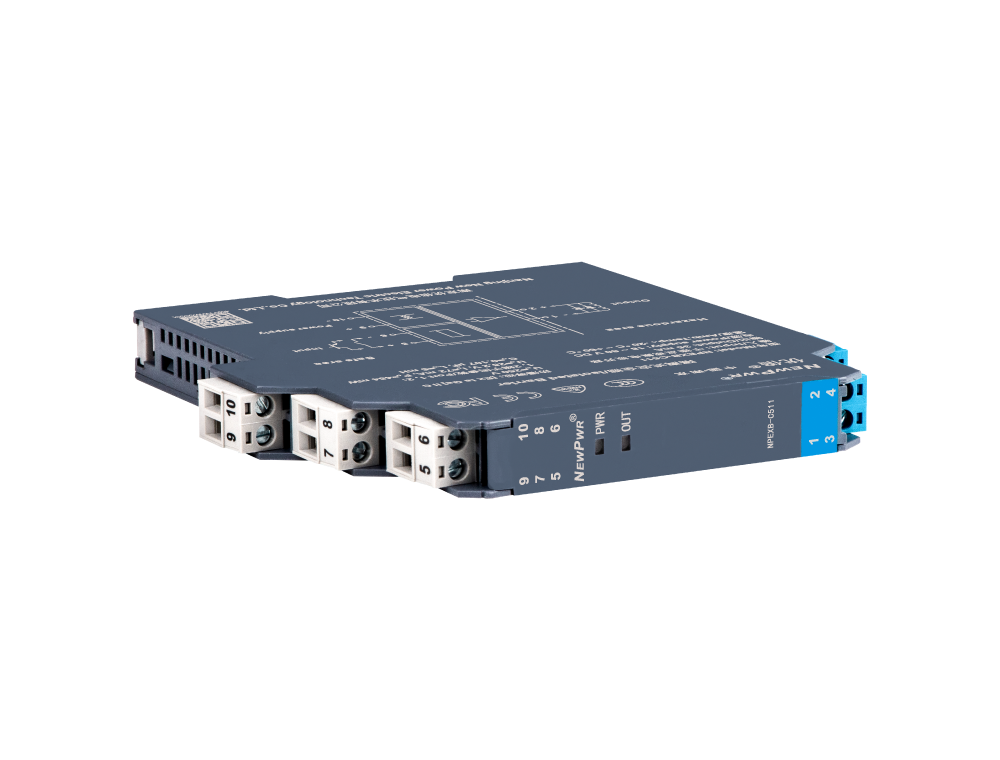

Il New Power NPEXB-C511 funge da relè di barriera a sicurezza intrinseca ad alta precisione, progettato per facilitare la trasmissione sicura dei segnali in ambienti industriali pericolosi. Come barriera critica di isolamento galvanico, questo dispositivo garantisce il disaccoppiamento elettrico tra i sensori lato campo e la strumentazione lato controllo, impedendo così la propagazione di guasti ad alta energia. I team di ingegneri utilizzano questo componente all'interno di sistemi di produzione automatizzati, impianti di lavorazione petrolchimica e piattaforme petrolifere offshore per mantenere l'integrità del segnale rispettando al contempo i rigorosi standard di sicurezza antideflagranti. L'NPEXB-C511 elabora costantemente ingressi digitali con un tempo di risposta inferiore a 20 ms, fornendo un'interfaccia affidabile per configurazioni PLC e DCS. Gli integratori di sistema scelgono questo modello per mitigare le interferenze elettromagnetiche e garantire la continuità operativa in ambienti in cui le potenziali atmosfere esplosive richiedono una rigorosa limitazione dell'energia.
Posizionamento di tipo di prodotto e categoria
L'NPEXB-C511 appartiene alla categoria dei moduli di condizionamento del segnale, funzionando specificamente come barriera di sicurezza intrinseca montata su guida DIN. Questa classe di hardware agisce come interfaccia intermedia tra i controller in zone non pericolose e i dispositivi da campo situati in aree pericolose e potenzialmente esplosive. La funzione principale di questo modulo è quella di limitare l'energia elettrica — tensione e corrente — trasferita dall'area sicura all'area pericolosa a livelli incapaci di innescare gas o polveri infiammabili.
Basandosi su questa classificazione, l'NPEXB-C511 è progettato specificamente per il throughput di segnali digitali, distinguendosi dalle barriere di isolamento o di distribuzione di potenza specifiche per segnali analogici. Funziona principalmente nell'ambito dei concetti di protezione Ex-i (Sicurezza Intrinseca), conformandosi alle direttive di sicurezza industriale globali per il controllo dei processi. I progettisti collocano questa unità all'interno della gerarchia a livello di quadro per isolare i moduli I/O digitali da interruttori di campo, sensori di prossimità o elettrovalvole.
Specifiche tecniche
Segnale di ingresso: Digitale (Interruttore/Sensore di prossimità)
Segnale di uscita: Contatto relè/Stato solido
Numero di canali: 1
Tensione di alimentazione: 24 V DC (±10%)
Consumo energetico: < 1,5 W
Isolamento galvanico: Ingresso/Uscita/Alimentazione
Livello di integrità di sicurezza: SIL 2 secondo IEC 61508
Zona di area pericolosa: Zona 0, 1, 2
Temperatura operativa: da -20 °C a +60 °C
Temperatura di stoccaggio: da -40 °C a +80 °C
Classe di protezione: IP20
Tipo di montaggio: Guida DIN da 35 mm
Tempo di risposta: < 20 ms
Dimensioni: 114 mm x 100 mm x 12 mm
Peso: 150 g
Punti di forza tecnici
L'NPEXB-C511 incorpora circuiti di isolamento galvanico ad alta densità per eliminare le interferenze dei loop di terra tra domini di alimentazione disparati. Questa architettura garantisce che i pacchetti dati o gli stati degli interruttori rimangano accurati nonostante le significative differenze di potenziale tra il quadro di controllo e l'hardware da campo.
Inoltre, il dispositivo utilizza un design a bassa dissipazione di potenza per ridurre lo stress termico all'interno di pannelli di controllo densi. Mantenendo le temperature operative al di sotto dei 60 °C, l'unità prolunga il ciclo di vita dell'elettronica adiacente e riduce i requisiti di raffreddamento complessivi per il rack di strumentazione.
Inoltre, l'integrazione di indicatori LED di stato consente ai tecnici di manutenzione di eseguire rapidi controlli diagnostici senza scollegare il cablaggio. Questi indicatori riflettono lo stato attuale del segnale e dello stato di guasto, il che facilita una risoluzione dei problemi più rapida durante la messa in servizio del sistema e i cicli di manutenzione ordinaria.
Scenari applicativi
Monitoraggio dello stoccaggio di prodotti chimici pericolosi
Questo dispositivo fornisce un'interfaccia stabile per i sensori di livello nei serbatoi di prodotti chimici, garantendo la precisione del segnale su lunghe distanze di cablaggio mantenendo al contempo la sicurezza intrinseca. Riduce i falsi allarmi filtrando il rumore elettrico ad alta frequenza, migliorando così l'affidabilità del sistema di monitoraggio della sicurezza. Controllo delle valvole degli oleodotti petrolchimici
L'unità supporta l'azionamento preciso delle elettrovalvole in atmosfere esplosive disaccoppiando gli impulsi di commutazione ad alta velocità dal campo pericoloso. Ciò garantisce che il tempo di risposta della valvola rimanga inferiore a 20 ms, il che è essenziale per le sequenze di arresto di emergenza e la regolazione del flusso. Integrazione dei sensori per piattaforme offshore
Fornendo l'isolamento galvanico, il modulo previene che potenziali sovratensioni causate da fulmini marittimi raggiungano la strumentazione di controllo centrale. Questo livello di protezione garantisce il tempo di attività del sistema durante eventi meteorologici estremi e mantiene l'integrità della catena di acquisizione dati.
Raccomandazioni per la selezione
Applicazione idonea: Monitoraggio di sensori digitali in quadri di automazione ad alta densità dove lo spazio è limitato e le interferenze elettromagnetiche (EMI) sono prevalenti. La larghezza di 12 mm consente un montaggio ad alta densità, ideale per sistemi con oltre 50 punti I/O dove lo spazio nel quadro è prezioso. Applicazione non idonea: Commutazione diretta di carichi ad alta potenza per motori o grandi banchi di riscaldamento. Questa barriera è progettata solo per il controllo del segnale; il tentativo di pilotare correnti superiori a 2A per canale causerà danni termici ai contatti del relè interno, richiedendo uno stadio di relè di potenza secondario. Riferimento comparativo: Per applicazioni che richiedono una maggiore densità di canali o tipi di segnale differenti, considerare l'unità a doppio canale NPEXB-C512. L'NPEXB-C512 raddoppia la capacità del canale all'interno di un fattore di forma simile, rendendolo la scelta preferita per installazioni compatte ad alta densità rispetto all'NPEXB-C511 a canale singolo.
FAQ
1. Qual è l'attuale prezzo di mercato per l'unità NPEXB-C511?
L'attuale prezzo di mercato per questo modello varia da 180 a 330 USD per unità. I prezzi fluttuano a causa dei tassi di cambio, dei dazi e degli adeguamenti di fabbrica. Per un preventivo accurato su misura per le vostre esigenze di volume, contattate direttamente Beijing Zhongping Technology. Garantiamo che i nostri prezzi riflettano le attuali condizioni di mercato e la disponibilità della catena di fornitura per tutti i nostri clienti. Si prega di notare che gli ordini in blocco possono beneficiare di sconti a scaglioni.
2. Qual è il tempo di consegna standard per l'NPEXB-C511 e avete unità disponibili a magazzino?
Manteniamo un livello di inventario strategico che ci consente di spedire gli ordini standard entro 3 giorni lavorativi dall'avvenuto pagamento. Per richieste di grandi volumi superiori a 50 unità, il nostro team di produzione pianifica una finestra di consegna da 2 a 4 settimane. Beijing Zhongping Technology dà priorità a una logistica efficiente per garantire che le tempistiche del vostro progetto non siano influenzate dai ritardi nelle forniture. Se è richiesta una spedizione rapida, offriamo opzioni di trasporto aereo a un costo aggiuntivo.
3. Questo dispositivo richiede un software specifico per la configurazione o la diagnostica?
L'NPEXB-C511 è un dispositivo configurato via hardware che non richiede alcun software esterno per il funzionamento standard. Gli utenti completano l'impostazione regolando i DIP switch integrati situati sul lato dell'alloggiamento in base ai requisiti del sito. Il nostro team tecnico fornisce una guida alla configurazione semplificata che delinea le posizioni corrette degli switch per vari tipi di ingresso. In caso di difficoltà di configurazione, i nostri ingegneri di supporto offrono assistenza remota per verificare le vostre impostazioni.
4. Questa barriera può essere utilizzata in ambienti con vibrazioni significative?
Il nostro design è conforme agli standard industriali per la resistenza alle vibrazioni fino a 2g, rendendolo adatto per installazioni standard su rack. Utilizziamo meccanismi di bloccaggio rinforzati per l'interfaccia su guida DIN da 35 mm per prevenire spostamenti durante il funzionamento in aree con macchinari pesanti. Per ambienti con vibrazioni estreme e costanti ad alta frequenza, consigliamo di utilizzare supporti antivibranti aggiuntivi all'interno del vostro contenitore. Non esitate a contattare il nostro team per consigli specifici sull'integrazione meccanica se la vostra struttura affronta intense oscillazioni.
5. Qual è il periodo di garanzia e la vostra politica in caso di guasto dell'apparecchiatura?
Forniamo una garanzia limitata di 24 mesi che copre tutti i difetti di fabbricazione in normali condizioni operative. In caso di malfunzionamento, avviamo un'immediata revisione diagnostica basata sul numero di serie fornito. Previa verifica di un guasto hardware, spediamo un'unità sostitutiva tramite corriere espresso entro 48 ore. La nostra politica garantisce che i tempi di inattività operativa rimangano minimi mentre conduciamo un'analisi approfondita del componente restituito.
6. L'NPEXB-C511 è compatibile con i sistemi di controllo esistenti classificati SIL 3?
L'NPEXB-C511 è classificato per applicazioni SIL 2, rendendolo un componente robusto per livelli di sicurezza intermedi. Sebbene possa essere installato come parte di un loop di sicurezza SIL 3 più ampio, il loop deve includere barriere ridondanti o controller logici di livello superiore per raggiungere la classificazione di sicurezza totale. Si prega di consultare il manuale di sicurezza o l'ingegnere di sito per garantire che la Probabilità di Guasto su Richiesta (PFD) cumulativa soddisfi i criteri specifici del vostro sito. Offriamo file dettagliati sulle caratteristiche di sicurezza su richiesta.
7. Come dovrei gestire il processo di installazione per la conformità alle aree pericolose?
L'installazione deve rispettare i codici elettrici locali per le posizioni pericolose, assicurando specificamente che il cablaggio della zona pericolosa e di quella sicura rimanga fisicamente separato. Utilizzare canaline per cavi separate per evitare l'accoppiamento induttivo tra il cablaggio a sicurezza intrinseca e le linee elettriche. Consigliamo di mettere a terra la barriera secondo i requisiti di impedenza specifici per il vostro sito di installazione. Il nostro team fornisce una lista di controllo per l'installazione che dettaglia le distanze di sicurezza richieste per la vostra specifica classificazione di zona.
8. Quali sono i termini di spedizione e le capacità di consegna internazionale?
Offriamo spedizioni in tutto il mondo attraverso partner logistici globali affermati per garantire una gestione sicura dei componenti elettronici. Tutte le spedizioni includono un imballaggio protettivo standard per prevenire danni da umidità ed elettrostatici durante il transito. Forniamo un numero di tracciamento immediatamente dopo la spedizione, consentendovi di monitorare lo stato in tempo reale del vostro ordine. Per lo sdoganamento, il nostro dipartimento logistico prepara tutta la documentazione necessaria, inclusi certificati di origine e dichiarazioni di conformità.
9. Potete fornire soluzioni di montaggio personalizzate per contenitori non standard?
Supportiamo principalmente il montaggio standard su guida DIN da 35 mm, che è la norma industriale per le nostre apparecchiature. Se la vostra struttura richiede un'integrazione del quadro unica, offriamo piastre adattatrici che accolgono schemi di montaggio alternativi a un costo aggiuntivo. Il nostro dipartimento di ingegneria può esaminare gli schemi del vostro contenitore per fornire una raccomandazione di design che mantenga una corretta ventilazione. Si prega di inviare i disegni del vostro quadro al nostro team di supporto per una valutazione di fattibilità.
10. Ci sono costi aggiuntivi per il supporto tecnico o per i certificati di taratura di fabbrica?
Il supporto tecnico standard via email e telefono è incluso in ogni acquisto senza costi aggiuntivi per i nostri clienti. Se richiedete un certificato di taratura di fabbrica formale o una visita di messa in servizio in loco, forniamo questi servizi a un costo aggiuntivo. Consigliamo di richiedere questi documenti al momento dell'ordine per garantire che siano preparati contemporaneamente alla spedizione. Contattateci per i dettagli sui prezzi riguardanti pacchetti di certificazione specializzati o contratti di supporto tecnico esteso.
