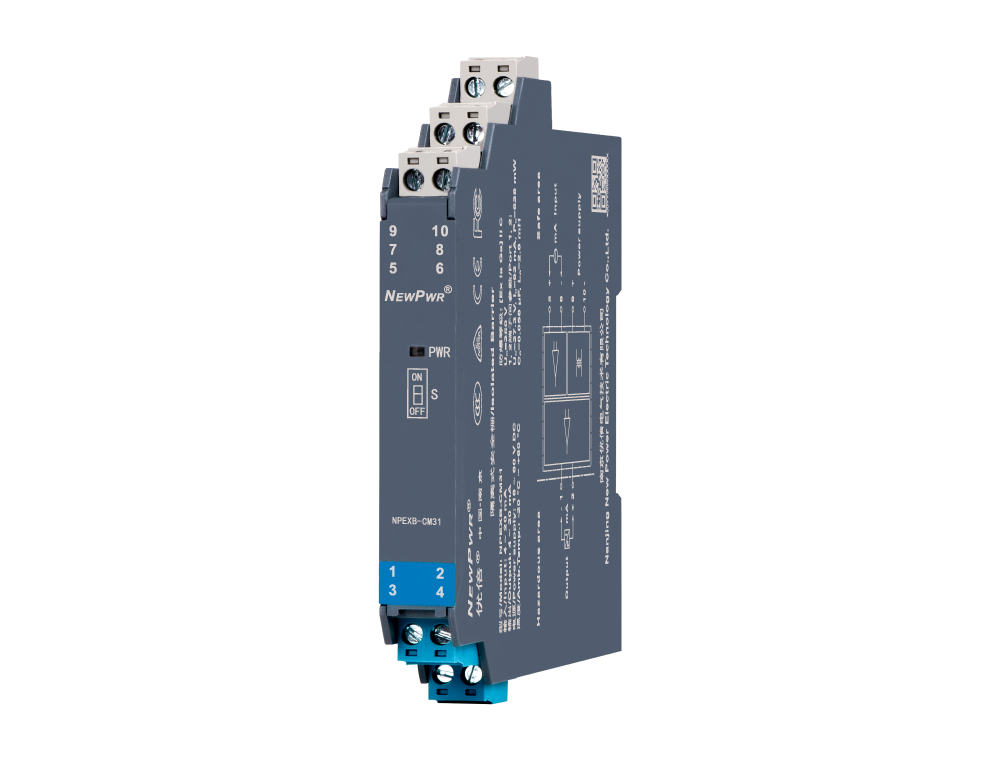

Il New Power NPEXB-CM31 è un ripetitore di loop a barriera di sicurezza intrinseca HART ingegnerizzato di precisione, progettato per l'isolamento e la trasmissione di segnali industriali ad alto rischio. In quanto ripetitore di loop a barriera di sicurezza intrinseca critico, questo dispositivo garantisce l'isolamento galvanico tra la strumentazione dell'area pericolosa e i sistemi della sala di controllo, prevenendo efficacemente picchi di energia in atmosfere esplosive. Gli ingegneri industriali implementano l'NPEXB-CM31 in impianti petrolchimici, piattaforme petrolifere offshore e impianti di lavorazione del gas naturale per mantenere l'integrità del segnale nei loop di controllo 4-20 mA. Secondo le specifiche del produttore, fornisce una conversione del segnale ad alta precisione con latenza minima, affrontando i requisiti di manutenzione comuni per la stabilità del loop e la conformità alla sicurezza nei sistemi di controllo di processo automatizzati.
Posizionamento del tipo e della categoria di prodotto
L'NPEXB-CM31 rientra nella categoria delle barriere di segnale attive progettate per i sistemi strumentati di sicurezza (SIS). Questi dispositivi funzionano limitando l'energia elettrica trasferita ai sensori situati in ambienti potenzialmente esplosivi a livelli incapaci di accendere sostanze infiammabili. Questo specifico modello di ripetitore funge da ponte, consentendo la comunicazione bidirezionale per la strumentazione conforme HART, garantendo al contempo che l'alimentazione del loop sia regolata e isolata.
Sulla base di questa classificazione, l'NPEXB-CM31 è posizionato come un dispositivo intermedio tra i sensori sul campo e i moduli di ingresso PLC/DCS. Funge sia da isolatore di alimentazione che da ripetitore di segnale, prevenendo interferenze di rumore in modo comune che spesso affliggono i cavi industriali a lunga distanza. A differenza delle barriere passive, questa unità attiva mantiene la forza del segnale su distanze estese, garantendo che i segnali digitali HART non vengano attenuati durante la trasmissione.
Specifiche Tecniche
Segnale di ingresso: 4-20 mA HART
Segnale di uscita: 4-20 mA HART
Tensione di isolamento: 2500 V AC
Tensione di alimentazione: 20-30 V DC
Tempo di risposta: ≤ 10 ms
Precisione: ± 0,1% fondo scala
Temperatura operativa: da -20°C a +60°C
Temperatura di stoccaggio: da -40°C a +80°C
Umidità: 5% - 95% RH (senza condensa)
Classe di protezione: IP20
Tipo di montaggio: Guida DIN da 35 mm
Tipo di terminale: Morsetti a vite (rimovibili)
Protezione antideflagrante: Ex ia IIC T4 Ga
Punti salienti tecnici
L'NPEXB-CM31 raggiunge un'affidabilità superiore attraverso un'avanzata circuiteria di isolamento galvanico. Separando completamente le fasi di ingresso, uscita e alimentazione, il dispositivo sopprime efficacemente sovratensioni elettriche e loop di massa che compromettono l'accuratezza dei dati.
Inoltre, l'unità supporta la trasparenza della comunicazione HART bidirezionale. I team di manutenzione possono eseguire diagnostiche remote sugli strumenti sul campo senza interrompere il segnale di processo 4-20 mA. Questa funzione riduce significativamente il tempo necessario per la calibrazione sul campo e gli aggiornamenti di configurazione in complessi loop di processo.
In aggiunta, il design modulare facilita una rapida installazione e sostituzione all'interno di armadi di controllo densi. Il dispositivo è specificamente ingegnerizzato per il montaggio su guida DIN ad alta densità, consentendo un posizionamento ravvicinato fianco a fianco senza declassamento termico. Questa gestione termica garantisce prestazioni costanti in ambienti ristretti e ad alta temperatura.
Scenari applicativi
Monitoraggio della pressione nelle raffinerie: Il dispositivo garantisce l'integrità dei segnali dei trasmettitori di pressione in aree pericolose della Zona 0, prevenendo la deriva del segnale causata da interferenze elettromagnetiche da pompe pesanti nelle vicinanze. Misurazione del flusso offshore: Mantenendo un'alimentazione di loop stabile, il ripetitore garantisce che i dati di flusso rimangano accurati nonostante le fluttuazioni di tensione intrinseche delle reti di distribuzione di energia marina. Controllo del livello del reattore chimico: Isola i loop sensibili dei sensori di livello dal sistema di controllo principale, fornendo un buffer di sicurezza che previene interferenze elettriche intercanale nell'elaborazione batch ad alta precisione. Distribuzione di gasdotti: L'unità consente una perfetta integrazione del protocollo HART su lunghi tratti di cavo, consentendo il monitoraggio remoto dello stato del gasdotto mantenendo una protezione rigorosamente conforme per aree pericolose.
Raccomandazioni per la selezione
Applicazione idonea: Consigliato per ambienti di automazione di processo ad alta interferenza in cui l'accuratezza del segnale è critica, come serbatoi di stoccaggio liquidi con complessi sistemi di messa a terra che richiedono isolamento. L'unità funziona in modo ottimale quando la corrente di loop rimane tra 4 mA e 20 mA, con una capacità di carico di impedenza del loop fino a 500 Ohm. Applicazione non idonea: Non consigliato per circuiti di attuazione ad alta potenza in cui l'assorbimento di corrente supera i 30 mA, poiché il circuito di limitazione interno attiverà uno spegnimento di sicurezza per prevenire il surriscaldamento. È inoltre inadatto per ambienti che superano i requisiti IP20, a meno che non sia alloggiato in un contenitore antideflagrante secondario. Confronto modelli: Mentre l'NPEXB-CM31 è ottimizzato per ripetitori HART standard, i clienti che richiedono isolamento a doppio canale dovrebbero considerare la serie NPEXB-CM32, che offre due canali indipendenti in un unico alloggiamento. Per applicazioni più semplici e non HART, la serie NPEXB-S10 fornisce una conversione del segnale di base senza l'overhead della trasparenza del protocollo.
FAQ
1. Qual è il tempo di consegna standard per l'NPEXB-CM31 e avete unità in magazzino?
Manteniamo uno stock pronto per la spedizione di unità NPEXB-CM31 standard per soddisfare i requisiti di manutenzione urgenti. Per piccoli ordini inferiori a 10 unità, spediamo solitamente dal nostro magazzino entro 3 giorni lavorativi dal saldo del pagamento. I requisiti di progetti su larga scala superiori a 50 unità richiedono un tempo di consegna di circa 2-3 settimane per la calibrazione e il test. Il nostro reparto logistica presso Beijing Zhongping Technology coordina con corrieri internazionali per garantire tempi di transito accelerati per le spedizioni globali. Si prega di contattare il nostro team di supporto per una stima precisa della consegna in base alla sua specifica ubicazione geografica.
2. L'NPEXB-CM31 richiede un software specifico per la configurazione o il passaggio del segnale HART?
L'NPEXB-CM31 opera come dispositivo di passaggio trasparente e non richiede software proprietario o configurazione interna per il funzionamento standard. Rileva e trasmette automaticamente il segnale HART sovrapposto al loop di corrente 4-20 mA senza interferenze. È sufficiente assicurarsi che il proprio comunicatore portatile o sistema di gestione degli asset supporti la versione del protocollo HART utilizzata dai propri strumenti sul campo. La nostra documentazione tecnica fornisce un chiaro schema di cablaggio per integrare il dispositivo nella vostra attuale architettura di loop. Si consiglia di verificare la compatibilità del protocollo del proprio strumento sul campo prima della messa in servizio finale.
3. Quanto costa acquistare l'NPEXB-CM31 in grandi quantità?
Il prezzo di mercato attuale per l'NPEXB-CM31 varia da $180 a $330 USD per unità, a seconda del volume di acquisto. Offriamo sconti a livelli per ordini superiori a 20 unità per supportare aggiornamenti industriali su larga scala. I prezzi fluttuano a causa dei tassi di cambio, dei dazi e degli aggiustamenti di fabbrica. Per un preventivo accurato e dettagliato che includa spedizione e potenziali incentivi di volume, contattare direttamente Beijing Zhongping Technology. Forniamo preventivi formali che rimangono validi per 30 giorni, assicurando che lei abbia tempo sufficiente per elaborare le approvazioni interne di acquisto.
4. Qual è la politica di garanzia e come si avvia un reso per unità difettose?
Offriamo una garanzia completa di 12 mesi che copre tutti i difetti di fabbricazione a partire dalla data di consegna. Se si verifica un malfunzionamento, è necessario prima inviare il numero di serie e una breve descrizione dell'errore al nostro team tecnico per assistenza diagnostica remota. Se il problema viene confermato come un difetto hardware, emetteremo un numero di Autorizzazione Materiale di Reso (RMA) per la Sua spedizione. Il nostro team dà priorità alla sostituzione delle unità difettose per ridurre al minimo i tempi di inattività nella Sua struttura. Si prega di notare che la garanzia non copre danni causati da cablaggio errato o esposizione a condizioni al di fuori dei parametri operativi specificati.
5. Ci sono requisiti specifici di installazione per l'NPEXB-CM31 per quanto riguarda la messa a terra della guida DIN?
Una corretta messa a terra della guida DIN è essenziale per la compatibilità elettromagnetica e le prestazioni di sicurezza dell'NPEXB-CM31. Raccomandiamo l'uso di una guida DIN da 35 mm di alta qualità e resistente alla corrosione, saldamente collegata al punto di terra del sistema. Assicurarsi che l'involucro del dispositivo entri in contatto metallico diretto con la guida per facilitare un'efficace soppressione del rumore in modo comune. Se la guida è verniciata, è necessario rimuovere il rivestimento nel punto di montaggio per ottenere una connessione a bassa impedenza. Una corretta messa a terra garantisce che l'isolamento galvanico rimanga stabile durante eventi di sovratensione ad alta tensione.
6. Quali termini di pagamento sono accettati per ordini internazionali di questa barriera?
Accettiamo pagamenti tramite bonifico bancario (T/T) e lettere di credito commerciali verificate per contratti industriali di rilievo. Per campioni iniziali o ordini di piccole quantità, accogliamo anche sicuri gateway di pagamento online per accelerare i tempi di elaborazione. Generalmente richiediamo il pagamento anticipato del 100% per ordini al di sotto di una certa soglia di valore per avviare la spedizione. Il nostro dipartimento finanziario fornisce tutti i dettagli bancari necessari, inclusi i codici SWIFT/IBAN, al completamento della Sua fattura pro-forma. Tutte le commissioni di transazione devono essere a carico dell'acquirente e ci aspettiamo pagamenti in USD, salvo diverso accordo.
7. Questo modello supporta sia le versioni del protocollo HART 5 che HART 7?
L'NPEXB-CM31 è pienamente compatibile con gli standard di comunicazione HART 5 e HART 7. Poiché il dispositivo funziona come ripetitore passivo del livello fisico per il segnale digitale, non interpreta né modifica i pacchetti di dati del protocollo. Questa compatibilità universale consente di utilizzare la stessa barriera attraverso diverse generazioni di strumentazione sul campo all'interno dello stesso loop di controllo. Non è necessario regolare interruttori o ponticelli interni per passare da una versione del protocollo all'altra. Il nostro design garantisce che la velocità e l'integrità della comunicazione digitale rimangano inalterate indipendentemente dalla versione HART implementata.
8. L'NPEXB-CM31 può essere utilizzato in ambienti con alte temperature ambiente?
Il dispositivo è classificato per un funzionamento affidabile in temperature ambiente comprese tra -20°C e +60°C. Se il Suo armadio di controllo raggiunge temperature prossime al limite superiore, assicurare un'adeguata ventilazione o un raffreddamento ad aria forzata per prevenire l'accumulo di calore. Evitare di montare l'unità direttamente sopra componenti che generano calore come trasformatori di potenza o grandi contattori. Suggeriamo di lasciare almeno 10 mm di spazio tra le unità se si sta riempiendo un armadio alla sua massima capacità per mantenere un flusso d'aria ottimale. Il funzionamento al di fuori dell'intervallo di temperatura specificato degraderà i componenti interni e invaliderà la garanzia.
9. È possibile ricevere una consulenza tecnica per il mio specifico design del loop prima dell'acquisto?
Incoraggiamo tutti i potenziali clienti a consultare il nostro team di ingegneri riguardo alle loro specifiche esigenze di progettazione del loop. Fornendoci i valori di impedenza del Suo loop, l'intervallo del segnale e la classificazione dell'area pericolosa, possiamo verificare l'idoneità dell'NPEXB-CM31 per la Sua installazione. Questo passo proattivo aiuta a prevenire disadattamenti di segnale e garantisce che la barriera funzioni correttamente all'interno della Sua infrastruttura esistente. Si prega di inviare i diagrammi del Suo loop o le specifiche alla nostra email di supporto per ricevere una valutazione dettagliata. Miriamo a rispondere a tutte le richieste tecniche entro 24 ore per mantenere la tabella di marcia del Suo progetto in corso.
10. Fornite certificati di conformità per le valutazioni di sicurezza intrinseca?
Ogni unità dell'NPEXB-CM31 viene spedita con una copia della Dichiarazione di Conformità e della documentazione di certificazione antideflagrante pertinente. Questi documenti verificano che il dispositivo soddisfi gli standard Ex ia IIC T4 Ga richiesti per le installazioni in aree pericolose. Il nostro reparto di controllo qualità esegue test rigorosi su ogni lotto per garantire che ogni dispositivo sia allineato con i parametri di sicurezza promessi nella nostra scheda tecnica del prodotto. Se richiede copie fisiche di questi certificati per audit normativi locali o ispezioni di sicurezza degli impianti, si prega di richiederli durante il processo di ordinazione.
