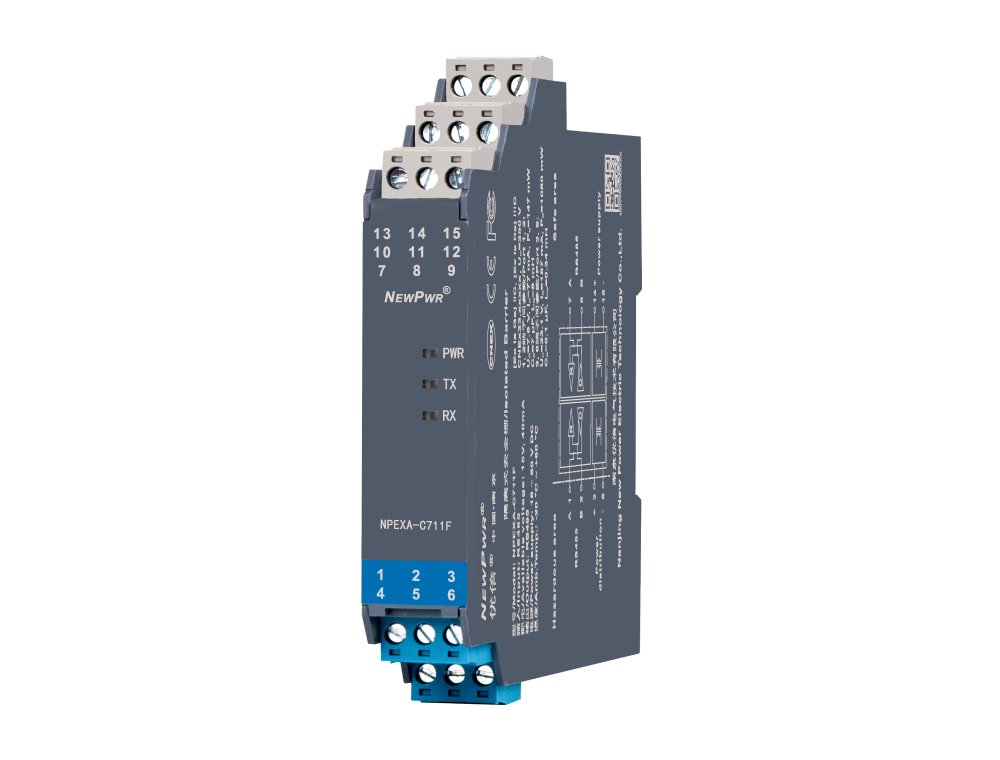

Il New Power NPEXA-C711F è una barriera di comunicazione RS485 dedicata, progettata per fungere da barriera di sicurezza critica nella strumentazione per reti bus di campo industriali. Questa unità garantisce la sicurezza intrinseca limitando l'energia elettrica trasferita dai sistemi di controllo in aree pericolose ai dispositivi di campo, mantenendo l'integrità operativa in ambienti esplosivi. Gli ingegneri specificano l'NPEXA-C711F per proteggere le linee di comunicazione digitale, in particolare negli impianti di lavorazione petrolchimica e chimica fine, dove l'isolamento del segnale è obbligatorio. Supporta i protocolli RS485 standard, offrendo una bassa attenuazione del segnale e la trasmissione dati ad alta velocità richiesta per l'integrazione PLC o DCS. Una corretta selezione di questo strumento di barriera di sicurezza mitiga i rischi di sovratensioni e previene le interferenze da loop di terra, rispondendo direttamente al requisito di manutenzione per una connettività bus di campo affidabile e a lungo termine.
Posizionamento di categoria e tipo di prodotto
L'NPEXA-C711F appartiene alla categoria delle barriere di sicurezza isolate, progettate specificamente per la comunicazione digitale in aree pericolose. A differenza degli isolatori galvanici standard, questo modello utilizza un'avanzata isolamento a diodi shunt e trasformatore per mantenere l'integrità del segnale RS485 attraverso le zone definite. La sua classificazione funzionale lo colloca nel livello delle apparecchiature a sicurezza intrinseca (IS), fungendo da buffer obbligatorio tra i controller in aree non pericolose e gli strumenti montati sul campo. Basandosi su questa classificazione, l'unità è categorizzata dalla sua capacità di gestire protocolli di comunicazione half-duplex senza aggiungere latenza significativa alla rete bus di campo. È progettato per configurazioni di montaggio su guida DIN, che si allinea con gli ingombri standard degli armadi di controllo industriali.
Specifiche Tecniche
Tipo di barriera di sicurezza: Barriera RS485 isolata galvanicamente.
Compatibilità del protocollo: RS485 / Modbus RTU.
Zonizzazione delle aree pericolose: Zona 0, Zona 1, Zona 2.
Tensione del segnale di ingresso: 5 VDC nominale.
Tensione del segnale di uscita: 5 VDC nominale.
Velocità di trasmissione: Fino a 115,2 kbps.
Tensione di isolamento: 2500 VAC tra ingresso e uscita.
Intervallo di temperatura operativa: Da -20 °C a +60 °C.
Intervallo di temperatura di stoccaggio: Da -40 °C a +80 °C.
Tipo di montaggio: Guida DIN da 35 mm.
Grado di protezione: IP20.
Materiale dell'involucro: Poliammide ignifugo (PA66).
Certificazione: Conforme a IECEx / ATEX.
Caratteristiche Tecniche
L'NPEXA-C711F offre una trasparenza del segnale superiore, garantendo che i pacchetti dati RS485 raggiungano il PLC senza corruzione. I circuiti di soppressione del rumore ad alta frequenza integrati nel modulo eliminano le interferenze di modo comune spesso riscontrate negli ambienti industriali ad alta tensione. Inoltre, il dispositivo presenta un profilo di basso consumo energetico, che riduce l'accumulo termico all'interno di quadri di controllo affollati. Questa efficienza termica contribuisce a un MTBF (Mean Time Between Failures - Tempo medio tra i guasti) più lungo per l'intero loop di comunicazione. Inoltre, il design plug-and-play facilita la sostituzione rapida durante i cicli di manutenzione senza richiedere una complessa ricalibrazione delle impostazioni dell'indirizzo del bus di campo.
Scenari di Applicazione
Monitoraggio dei serbatoi di stoccaggio petrolchimico: L'unità mantiene una comunicazione RS485 stabile tra i trasmettitori di livello radar situati nella Zona 0 e la sala di controllo centrale, garantendo che la latenza dei dati rimanga inferiore a 10 ms. Integrazione del misuratore di portata della conduttura: Fornendo isolamento galvanico, la barriera impedisce a potenziali differenze di potenziale di terra di danneggiare l'elettronica delicata del trasmettitore di portata durante fulmini o sovratensioni. Automazione della piattaforma di perforazione offshore: Il design robusto dell'involucro resiste all'elevata umidità e alla corrosione da nebbia salina, garantendo che la disponibilità del bus di campo rimanga superiore al 99,9% in ambienti costieri difficili.
Raccomandazioni per la Selezione
La selezione della barriera appropriata dipende pesantemente dalla velocità di comunicazione e dalla lunghezza del cavo della topologia del bus di campo. Scegliere l'NPEXA-C711F per reti RS485 che operano a distanze fino a 1000 metri, dove l'integrità del segnale è la preoccupazione principale per i pacchetti di dati digitali. Evitare questo modello se l'installazione richiede una conversione in fibra ottica ridondante ad alta velocità, poiché questa unità è limitata rigorosamente alle interfacce RS485 basate su rame. Per applicazioni che richiedono densità multicanale, confrontare questo modello a canale singolo con l'NPEXA-C722D, che offre capacità a doppio canale in un ingombro simile. Verificare sempre la capacità di carico massima del dispositivo di campo rispetto ai parametri di sicurezza dell'uscita della barriera prima della distribuzione.
FAQ
1. Quali sono il peso e le dimensioni dell'NPEXA-C711F?
L'NPEXA-C711F misura 110 mm x 18 mm x 120 mm e pesa circa 150 grammi. Queste dimensioni compatte consentono un montaggio ad alta densità su guide DIN standard da 35 mm, risparmiando spazio significativo negli armadi di controllo. Il profilo sottile da 18 mm è ottimizzato per installazioni in cui lo spazio nel pannello è limitato. Forniamo disegni tecnici precisi su richiesta per assistere nella pianificazione del layout dell'armadio. Si prega di contattare il nostro team di supporto tecnico se si richiedono dimensioni di spazio libero specifiche per scopi di ventilazione termica durante la fase di progettazione finale.
2. Qual è il tempo di consegna standard e avete unità in magazzino?
Manteniamo un inventario costante dell'NPEXA-C711F per supportare progetti urgenti di manutenzione e sostituzione. Gli ordini standard vengono spediti entro 3-5 giorni lavorativi dopo l'avvenuto pagamento. Per ordini all'ingrosso superiori a 50 unità, richiediamo ulteriori 10 giorni lavorativi per la produzione e i test di qualità. Beijing Zhongping Technology gestisce un dipartimento logistico dedicato che fornisce numeri di tracciamento immediatamente dopo la partenza. Se si richiede un trasporto aereo celere, possiamo organizzare programmi di consegna più rapidi a un costo aggiuntivo per rispettare le tappe fondamentali del progetto.
3. L'NPEXA-C711F è dotato di garanzia e qual è la vostra politica di reso?
Ogni unità include una garanzia del produttore di 12 mesi che copre difetti di materiale e guasti operativi in condizioni standard. Se un'unità si guasta entro questo periodo, il nostro team guida l'utente attraverso un passaggio diagnostico per confermare il problema. Se il difetto viene verificato, offriamo un'unità sostitutiva o una nota di credito completa per acquisti futuri. Si prega di inviare il numero di serie e una breve descrizione del guasto per l'elaborazione. Non accettiamo resi per unità danneggiate a causa di cablaggio o installazione impropri che violano le specifiche del manuale fornito.
4. Quanto costa l'NPEXA-C711F?
Il prezzo di mercato per l'NPEXA-C711F varia solitamente da 180 USD a 330 USD per unità, a seconda del volume dell'ordine e dei requisiti di certificazione specifici. Offriamo strutture di prezzo a livelli per distributori e OEM che acquistano in quantità di 20 o più. I prezzi fluttuano a causa delle condizioni della catena di approvvigionamento globale, dei dazi internazionali e degli adeguamenti di fabbrica. Per un preventivo accurato e vincolante su misura per il volume del progetto specifico, contattare direttamente Beijing Zhongping Technology. Ci impegniamo a fornire tariffe competitive che riflettano gli standard di qualità e sicurezza integrati nei nostri prodotti di strumentazione.
5. Questa barriera di sicurezza è compatibile con master Modbus di terze parti?
L'NPEXA-C711F è pienamente compatibile con qualsiasi master Modbus RTU standard basato su RS485, inclusi PLC di Siemens (Siemens), Schneider e Rockwell. La barriera funge da dispositivo passivo trasparente, il che significa che non modifica i frame di dati di comunicazione o le impostazioni della velocità di trasmissione (baud rate). Consigliamo di verificare che il controller master supporti i livelli di tensione del segnale richiesti prima dell'integrazione. In caso di timeout della comunicazione, il nostro team di supporto può assistervi nella verifica delle impostazioni della resistenza di terminazione alla fine del bus. Forniamo diagrammi di cablaggio dettagliati per varie configurazioni master-dispositivo su richiesta.
6. Potete fornire i documenti di certificazione per la conformità alle aree pericolose?
Ogni spedizione dell'NPEXA-C711F include una copia digitale dei certificati di conformità ATEX e IECEx per i vostri registri di sicurezza. Questi documenti dettagliano i parametri elettrici specifici e i livelli di sicurezza per i permessi di installazione. Assicuriamo che ogni lotto sia sottoposto a test rigorosi per mantenere questi standard di certificazione durante l'intero ciclo di vita del prodotto. Se l'autorità di ispezione locale richiede copie originali firmate, si prega di avvisare il nostro team di vendita durante il processo di ordinazione. Manteniamo un rigoroso controllo della documentazione per garantire che tutte le certificazioni di sicurezza rimangano aggiornate per ogni unità che spediamo.
7. Quali sono i termini di pagamento accettati per i nuovi clienti?
Accettiamo pagamenti tramite bonifico bancario internazionale (T/T) e lettere di credito commerciali verificate. Per i clienti al primo ordine, richiediamo un acconto del 50% alla conferma dell'ordine, con il saldo rimanente dovuto prima della spedizione finale. Ci impegniamo a mantenere termini flessibili per partner consolidati e progetti industriali a lungo termine. Il nostro dipartimento finanziario gestisce tutte le fatture e la documentazione fiscale per facilitare transazioni internazionali fluide. Vi preghiamo di contattarci per dettagli bancari specifici e per discutere potenziali opzioni di conto aperto per il vostro dipartimento acquisti.
8. Questo dispositivo richiede una manutenzione specifica o una calibrazione periodica?
L'NPEXA-C711F è un dispositivo a stato solido e non richiede alcuna calibrazione periodica per mantenere i suoi parametri di sicurezza. Consigliamo di eseguire un'ispezione visiva dell'alloggiamento e delle connessioni dei terminali ogni 12 mesi per assicurarsi che non vi sia corrosione o cablaggio allentato. Se l'unità si trova in un ambiente ad alta vibrazione, verificare il meccanismo di bloccaggio della guida DIN durante il periodo di arresto standard dell'impianto. Il nostro team fornisce una lista di controllo di manutenzione concisa che aiuta i vostri tecnici a valutare rapidamente lo stato della barriera di sicurezza durante le ispezioni di routine dell'impianto.
9. Come viene imballato l'NPEXA-C711F per evitare danni durante il transito?
Utilizziamo inserti in schiuma antistatica ad alta densità all'interno di scatole di cartone rinforzato per proteggere ogni NPEXA-C711F durante il transito internazionale. Ogni unità è avvolta individualmente in un imballaggio a prova di umidità per evitare infiltrazioni durante la spedizione via mare o via aerea. Mettiamo le spedizioni più piccole in cartoni esterni durevoli e forniamo casse su pallet per ordini industriali di grandi volumi. I nostri partner logistici sono esperti nella gestione di componenti elettronici sensibili per garantire che arrivino in perfette condizioni di lavoro. Forniamo una copertura assicurativa completa per tutte le spedizioni in uscita senza costi aggiuntivi per l'acquirente.
10. Offrite supporto tecnico per l'installazione e la configurazione in loco?
Il nostro team tecnico offre un supporto remoto completo via e-mail o videochiamata per assistere con l'installazione iniziale e la risoluzione dei problemi del bus di campo. Forniamo manuali di installazione dettagliati, schemi di cablaggio e guide comuni alla risoluzione dei problemi per risolvere la maggior parte dei quesiti immediatamente. Se il vostro progetto prevede un'integrazione complessa che richiede un'analisi approfondita, possiamo organizzare una consulenza ingegneristica a un costo aggiuntivo. Non forniamo servizi di messa in servizio in loco direttamente, ma possiamo consigliare integratori di sistema certificati locali se la vostra struttura richiede supporto sul campo.
