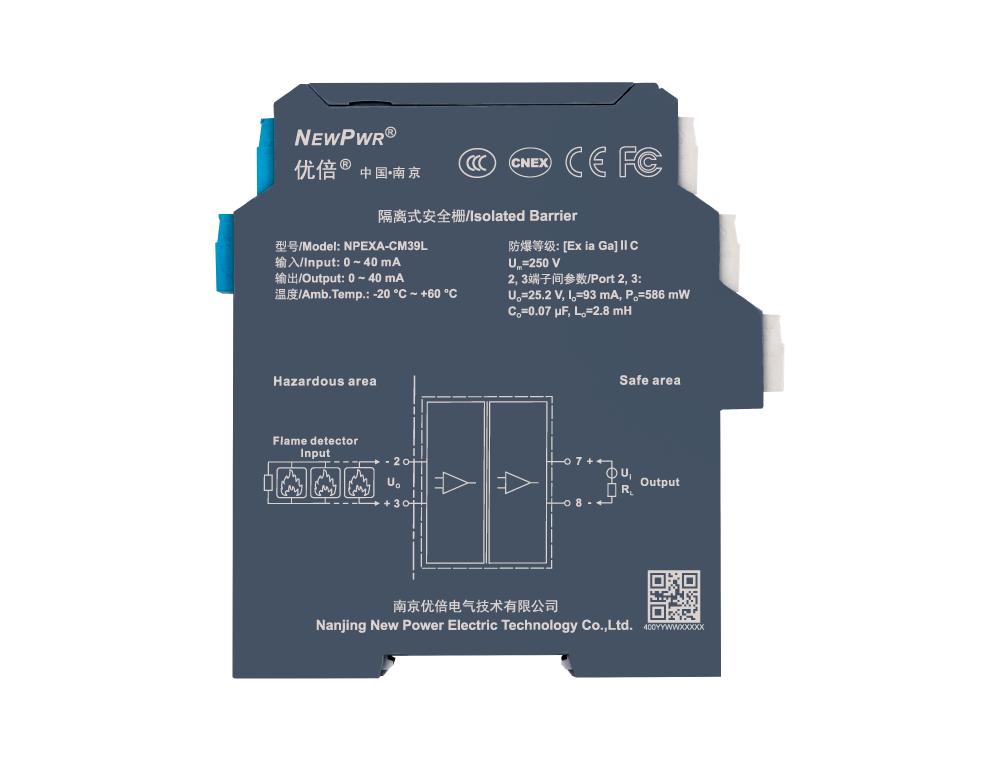

Il New Power NPEXA-CM39L è una barriera di isolamento a sicurezza intrinseca progettata specificamente per la trasmissione sicura del segnale di rilevatori di fiamma in ambienti industriali pericolosi. Come barriera di isolamento galvanico ad alte prestazioni, questa unità garantisce un funzionamento affidabile impedendo a guasti elettrici ad alta energia di raggiungere atmosfere esplosive, mantenendo così l'integrità del sistema nelle aree Zona 0, Zona 1 e Zona 2. I team di ingegneria utilizzano frequentemente questo modello per isolare i segnali di controllo dagli strumenti da campo, mitigando efficacemente le interferenze dei loop di terra e i guasti legati ai picchi di tensione. L'NPEXA-CM39L supporta un ingresso standard a 24V DC e fornisce una precisa conversione in uscita 4-20mA, rendendolo un componente critico per mantenere la conformità alla sicurezza negli impianti di lavorazione chimica, nel settore petrolifero e del gas e negli stabilimenti petrolchimici.
Posizionamento del tipo di prodotto e della categoria
L'NPEXA-CM39L funge da modulo di interfaccia specializzato all'interno della categoria più ampia di apparecchiature industriali per il condizionamento del segnale e la protezione antideflagrante. Funge da barriera di sicurezza statica, specificamente progettata per disaccoppiare i circuiti di controllo dall'hardware di rilevamento fiamma montato sul campo. A differenza delle barriere Zener che si affidano a fusibili e resistori, questa barriera di isolamento galvanico elimina la necessità di un collegamento di terra a sicurezza intrinseca ad alta integrità, semplificando l'installazione del sistema.
Basandosi su questa classificazione, l'unità è catalogata tra le periferiche di controllo di processo montabili su guida DIN. Agisce come uno strato intermedio tra le schede di ingresso/uscita PLC in area non pericolosa e la strumentazione da campo in area pericolosa. Gli ingegneri industriali utilizzano questo prodotto per soddisfare gli standard IEC 60079-11 per la sicurezza intrinseca, eseguendo contemporaneamente compiti di conversione o amplificazione del segnale.
Specifiche tecniche
Segnale di ingresso: 4-20mA DC
Segnale di uscita: 4-20mA DC
Alimentazione: 20-30V DC
Tensione di isolamento: 2500V AC
Tempo di risposta: ≤10ms
Accuratezza: ±0.1% Fondo scala
Coefficiente di temperatura: ≤50ppm/°C
Temperatura operativa: da -20°C a +60°C
Temperatura di stoccaggio: da -40°C a +80°C
Marcatura antideflagrante: [Ex ia Ga] IIC
Tipo di montaggio: Guida DIN 35mm
Materiale dell'alloggiamento: ABS/PC ignifugo
Peso: 150g
Caratteristiche tecniche
L'NPEXA-CM39L utilizza una tecnologia avanzata di accoppiamento magnetico per ottenere l'isolamento galvanico senza il comune degrado del segnale riscontrato nei tradizionali isolatori ottici. Questa scelta progettuale assicura che l'integrità del segnale rimanga intatta anche quando soggetta a significative interferenze elettromagnetiche comuni nelle sale di controllo dei motori industriali.
Inoltre, i circuiti interni incorporano la soppressione della tensione transitoria ad alta velocità per proteggere i moduli di ingresso analogico PLC sensibili. Isolando completamente il loop di campo, il dispositivo impedisce alle differenze di potenziale tra i punti di messa a terra di causare derive di misurazione o danni alle apparecchiature. Il design compatto consente un montaggio ad alta densità su guide DIN standard, ottimizzando il prezioso spazio nell'armadio.
Scenari applicativi
Monitoraggio fiamma petrolchimico: facilita la trasmissione sicura del segnale per rilevatori di fiamma ultravioletti o infrarossi, garantendo un monitoraggio ininterrotto in aree con alte concentrazioni di gas infiammabili. Automazione di piattaforme petrolifere offshore: migliora l'affidabilità dei sistemi di arresto di emergenza (ESD) fornendo un solido isolamento del segnale che resiste ad ambienti difficili, ad alta umidità e aria salmastra. Controllo sicurezza reattori chimici: mantiene un'accurata precisione del segnale analogico per loop critici di temperatura e intensità di fiamma, riducendo i falsi inneschi filtrando il rumore elettrico proveniente da attuatori ad alta tensione.
Raccomandazioni per la selezione
La selezione della barriera corretta richiede una valutazione sia della compatibilità del segnale che dei requisiti di alimentazione per garantire prestazioni ottimali del loop. L'NPEXA-CM39L è raccomandato per loop di corrente standard 4-20mA dove la precisione e la sicurezza elettrica sono fondamentali, in particolare quando si ha a che fare con strumenti privi di alimentatori indipendenti.
Al contrario, questo modello non è adatto per applicazioni che coinvolgono comunicazioni a impulsi ad alta frequenza o protocolli bus digitali proprietari come Foundation Fieldbus. In tali scenari digitali ad alta velocità, il tempo di risposta di 10ms introdurrà una latenza inaccettabile, causando potenzialmente errori di sincronizzazione. Per gli utenti che richiedono la trasmissione del segnale su distanze maggiori o carichi di segnale più pesanti, raccomandiamo il modello NPEXA-CM39H, che offre una maggiore capacità di pilotaggio e una schermatura elettromagnetica migliorata rispetto alla serie standard CM39L.
FAQ
1. Qual è il tempo di consegna tipico per l'NPEXA-CM39L e avete unità attualmente in magazzino?
Manteniamo un inventario pronto per la spedizione di questo modello per soddisfare i requisiti di manutenzione urgenti. Per ordini standard inferiori a 50 unità, solitamente spediamo gli articoli entro 3 giorni lavorativi dopo la conferma del pagamento. Se il vostro requisito supera i livelli di magazzino attuali, il nostro team di produzione fornisce un tempo di consegna confermato entro 24 ore dalla richiesta. Diamo priorità all'elaborazione accelerata per il supporto in caso di guasti di emergenza. Potete contattarci per conoscere i prezzi e i livelli di stock attuali per ottenere una stima di arrivo esatta per la vostra posizione.
2. L'NPEXA-CM39L richiede uno specifico collegamento di terra a sicurezza intrinseca?
Questa unità non richiede una messa a terra a sicurezza intrinseca dedicata ad alta integrità perché impiega l'isolamento galvanico. A differenza delle tradizionali barriere Zener che deviano l'energia in eccesso verso terra, questo dispositivo isola internamente il circuito di campo. Questa caratteristica di design semplifica l'installazione e riduce il rischio di interferenze da loop di terra negli armadi di controllo complessi. È necessario fornire solo la messa a terra funzionale standard per il sistema di montaggio su guida DIN. Il nostro manuale tecnico fornisce schemi di cablaggio dettagliati per garantire che tutti i requisiti di sicurezza dell'installazione siano soddisfatti in modo efficiente.
3. Quanto costa e qual è la fascia di prezzo attuale per questo modello?
Il prezzo di mercato per l'NPEXA-CM39L varia da $180 a $330 USD per unità a seconda del volume dell'ordine e dei requisiti del progetto. Queste cifre rappresentano i limiti inferiori e superiori del prezzo di mercato standard basato sui costi attuali dei materiali. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli adeguamenti di fabbrica. Per quotazioni accurate e opzioni di sconto per quantità, contattare direttamente Beijing Zhongping Technology. Forniamo quotazioni formali valide per 30 giorni per assistere la vostra pianificazione degli acquisti.
4. Qual è la politica di reso se l'unità risulta difettosa all'arrivo?
Offriamo una garanzia completa di 12 mesi su tutte le barriere di isolamento, incluso l'NPEXA-CM39L. Se riscontrate un difetto, inviate il numero di serie e una breve descrizione del problema tecnico al nostro team di supporto. Vi guideremo attraverso un processo diagnostico passo dopo passo per confermare il guasto hardware. Se è necessaria una sostituzione, spediremo una nuova unità immediatamente dopo la verifica. Beijing Zhongping Technology garantisce che tutte le sostituzioni siano testate secondo le specifiche originali prima della spedizione per garantire la funzionalità immediata dopo l'installazione.
5. L'NPEXA-CM39L può essere utilizzato in atmosfere esplosive Zona 0?
Questo dispositivo è classificato per il collegamento a strumentazione situata in ambienti Zona 0, Zona 1 e Zona 2. Il lato di uscita è classificato come [Ex ia Ga] IIC, il che significa che limita l'energia elettrica a livelli che prevengono l'accensione in condizioni normali e di guasto. Assicuratevi che anche il vostro specifico rilevatore di fiamma sia certificato per l'uso nella classificazione dell'area pericolosa corrispondente. Verificate sempre i parametri del loop complessivo per confermare che la barriera, il cavo e il dispositivo da campo siano conformi alla certificazione di sicurezza del sistema totale.
6. Quali sono le dimensioni e i requisiti di montaggio per questa unità?
L'NPEXA-CM39L è progettato per una configurazione di montaggio su guida DIN standard da 35mm, che è universale nei pannelli di controllo industriali. L'unità misura circa 110mm x 100mm x 12mm, consentendo un imballaggio estremamente denso in spazi ristretti. Raccomandiamo di lasciare almeno 10mm di spazio su entrambi i lati per facilitare la dissipazione del calore e la gestione dei cavi. La nostra guida all'installazione fornisce raccomandazioni specifiche sulla dimensione dei terminali di cablaggio per garantire connessioni sicure durante le operazioni con vibrazioni elevate.
7. Quali termini di pagamento accettate per gli ordini internazionali?
Accettiamo pagamenti tramite bonifico bancario (T/T), che è il metodo standard per le nostre transazioni internazionali. Per i partner a lungo termine, possiamo discutere termini di credito alternativi basati sullo storico degli ordini e sulla scala del progetto. I pagamenti devono essere elaborati per intero prima che avviamo la spedizione della merce. Il nostro ufficio finanziario fornisce dettagli chiari sulla fatturazione, inclusi informazioni bancarie e codici SWIFT, per garantire che il processo di pagamento sia fluido e tracciabile.
8. È disponibile supporto tecnico per l'installazione e l'integrazione?
Il nostro team di supporto ingegneristico è disponibile per assistere con richieste di integrazione via email o videochiamate programmate. Quando ci contattate, fornite il tipo di segnale specifico e i livelli di tensione del vostro sistema di rilevamento fiamma. Verificheremo quindi se l'NPEXA-CM39L è la soluzione corretta o suggeriremo gli aggiustamenti necessari alla configurazione del vostro loop. Forniamo anche copie digitali di schemi di cablaggio e note applicative per aiutare il vostro personale di manutenzione a eseguire correttamente la configurazione senza ritardi inutili.
9. Fornite certificati di conformità con la spedizione?
Includiamo un rapporto di prova di fabbrica e un certificato di conformità con ogni ordine di NPEXA-CM39L. Questi documenti confermano che l'unità specifica è stata calibrata e testata per la resistenza di isolamento e l'accuratezza del segnale presso la nostra struttura. Se il vostro progetto richiede test specifici di terze parti o documentazione aggiuntiva per la conformità normativa, specificate queste esigenze durante il processo di acquisto. Ci impegniamo a fornire tutta la documentazione necessaria per semplificare lo sdoganamento e le procedure di audit in loco.
10. Posso ordinare pezzi di ricambio o richiedere una configurazione personalizzata?
Manteniamo una fornitura costante di pezzi di ricambio comuni e accessori, come connettori terminali e clip per guida DIN, per la serie NPEXA. Se il vostro progetto richiede una configurazione unica o una modifica specializzata, possiamo valutare la fattibilità di tali richieste. Il nostro dipartimento tecnico esamina queste specifiche per garantire che eventuali aggiustamenti personalizzati non compromettano la certificazione di sicurezza intrinseca. Per tutte le richieste personalizzate, contattate il nostro team per discutere le specifiche tecniche richieste e la fattibilità.
