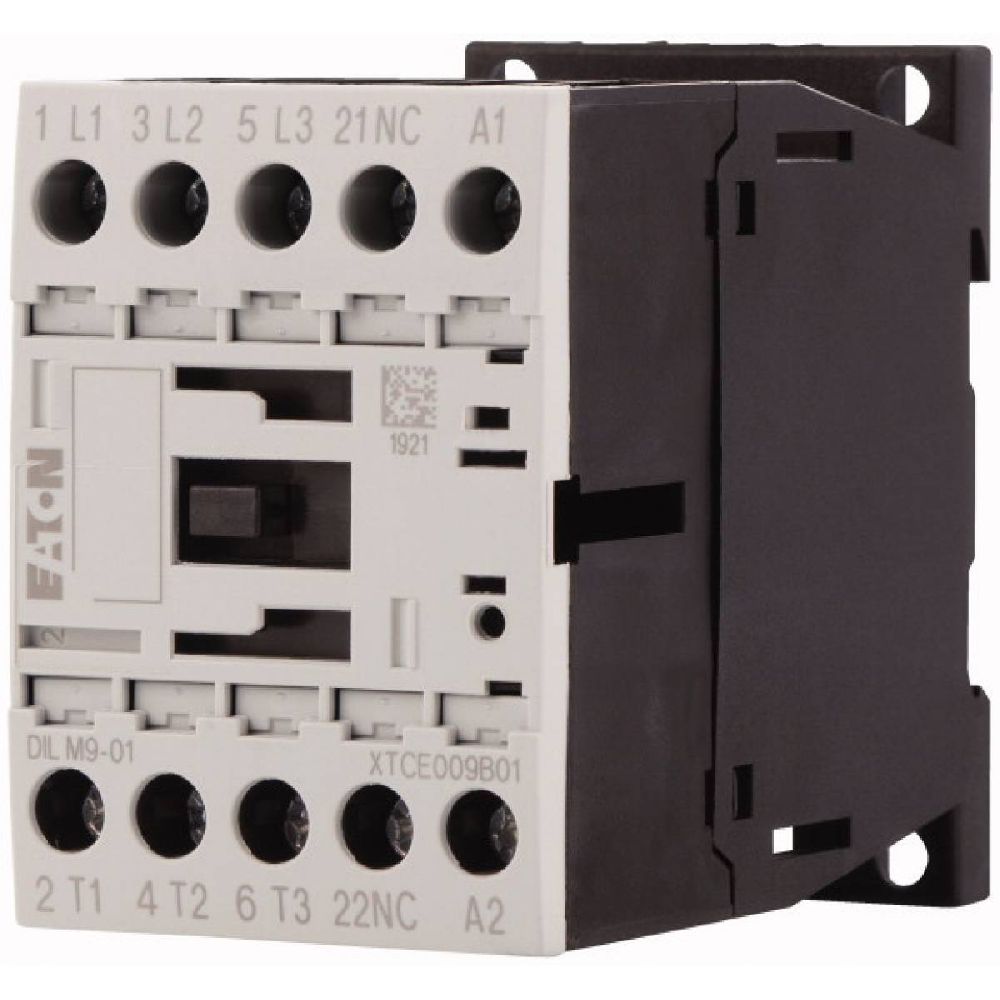

Eaton DILM9-01 (230V50Hz, 240V60Hz) Contattore di alimentazione AC industriale a 3 poli

Eaton DILM9-01 (230V50Hz, 240V60Hz) è un contattore a 3 poli ad alte prestazioni della famosa serie DILM, progettato specificamente per il controllo affidabile del motore e la commutazione di potenza in ambienti industriali. Come contattore di potenza CA, è progettato per gestire i carichi elettrici esigenti dei sistemi trifasici, rendendolo un componente indispensabile nei pannelli di automazione, negli assemblei di avviamento del motore e negli armadi di controllo delle macchine. Questo modello funziona con una tensione di controllo di 230V AC a 50Hz o 240V AC a 60Hz, fornendo flessibilità per diversi standard di potenza regionali fornendo prestazioni coerenti per applicazioni che richiedono frequenti cicli start-stop o funzionamento continuo sotto carichi elettrici sostanziali.

1. Panoramica del prodotto e specifiche tecniche

Eaton DILM9-01 rappresenta l'evoluzione della tecnologia dei contattori, bilanciando dimensioni compatte con robuste capacità di commutazione. Questo contattore a 3 poli presenta un design modulare che facilita l'installazione e la manutenzione, fornendo al contempo la durata necessaria per ambienti industriali. Con la sua larghezza di 45 mm, il dispositivo offre una soluzione economica per i progettisti di pannelli di controllo che lavorano con immobili limitati, senza compromettere le prestazioni o le caratteristiche di sicurezza.

Questo contattore di potenza CA è nominale per una corrente operativa massima di 9A e può controllare motori con potenza nominale fino a 4kW a 400V AC, rendendolo adatto per un'ampia gamma di applicazioni di controllo dei motori industriali. Il dispositivo dispone di una tensione di isolamento di 690V, fornendo un margine di sicurezza aggiuntivo per i sistemi elettrici industriali. Con una durata meccanica superiore a milioni di operazioni, il DILM9-01 è costruito per resistere ai rigori di ambienti industriali esigenti dove l'affidabilità è fondamentale. Il contattore funziona efficacemente in un intervallo di temperatura da -25°C a +40°C, garantendo prestazioni stabili in varie condizioni climatiche e ambienti industriali.

Caratteristiche di progettazione 2.Core e costruzione

2.1.Gestione del sistema di contatto e dell'arco

Il cuore di questo contattore a 3 poli risiede nel suo sistema di contatto progettato con precisione. I contatti principali sono realizzati in materiali compositi a base di argento che offrono un'eccellente resistenza alla saldatura e all'erosione, garantendo prestazioni costanti durante la durata del prodotto. Il contattore utilizza tecnologia avanzata di soppressione dell'arco che spegne rapidamente gli arci formati durante le operazioni di commutazione, riducendo significativamente l'usura del contatto e migliorando la sicurezza operativa. Questa considerazione di progettazione è particolarmente importante per un contattore di potenza CA che può spesso interrompere i carichi induttivi presenti nelle applicazioni di controllo del motore.

2.2.Meccanismo di funzionamento elettromagnetico e recinto

Il DILM9-01 utilizza un sistema elettromagnetico ottimizzato che garantisce un funzionamento affidabile anche sotto fluttuazioni di tensione. La bobina azionata a CA è progettata per un basso consumo di energia generando una forza magnetica sufficiente per il funzionamento a contatto positivo. Il contenitore del contattore è costruito da materiale termoplastico auto-estingente di alta qualità che fornisce protezione contro la polvere, il contatto accidentale e offre resistenza alle sostanze chimiche comunemente presenti in ambienti industriali. Questa robusta costruzione si allinea alla protezione IP20 del dispositivo, rendendolo adatto per l'installazione in pannelli di controllo industriali standard e custodie.

Caratteristiche 3.Performance ed eccellenza operativa

Il DILM9-01 Eaton (230V50Hz, 240V60Hz) offre eccezionali caratteristiche elettriche e meccaniche che lo distinguono dai contattori convenzionali. Il dispositivo è progettato per soddisfare le norme IEC/EN 60947, garantendo la conformità ai requisiti internazionali di sicurezza e prestazioni per gli impianti di commutazione e di controllo a bassa tensione.

3.1. resistenza elettrica e capacità di commutazione

Questo contattore di potenza CA offre notevole resistenza elettrica, in grado di gestire diverse categorie di utilizzo come definito dagli standard internazionali. Per il lavoro AC-3 (avvio e spegnimento del motore della gabbia dello scoiattolo durante l'esecuzione), il contattore dimostra eccellenti prestazioni con un'alta durata elettrica. Il design incorpora materiali speciali per il sistema di contatto che riducono al minimo le tendenze di saldatura e riducono il rimbalzo di contatto, contribuendo a una durata di servizio più lunga e un funzionamento più affidabile.

3.2.Gestione termica ed efficienza energetica

Il DILM9-01 incorpora innovative funzionalità di gestione termica nel suo design. Il contattore presenta caratteristiche di bassa perdita di potenza, contribuendo all'efficienza energetica e alla riduzione della generazione di calore all'interno dei pannelli di controllo. La progettazione ottimizzata dei percorsi di corrente e dei terminali di connessione riduce al minimo la caduta di tensione e la dissipazione di potenza, rendendo questo contattore a 3 poli una scelta consapevole dell'ambiente che aiuta a ridurre il consumo complessivo di energia nelle applicazioni industriali.

4.Scopo di applicazione e attuazione dell'industria

Il contattore di alimentazione AC Eaton DILM9-01 (230V50Hz, 240V60Hz) trova un'ampia applicazione in vari settori industriali a causa delle sue caratteristiche prestazionali versatili e della sua costruzione robusta.

4.1.Applicazioni di controllo del motore

Questo contattore a 3 poli è ideale per il controllo di motori a induzione trifase fino a 4kW, rendendolo perfetto per applicazioni come sistemi trasportatori, pompe, ventilatori, compressori e macchine utensili. La sua affidabile capacità di commutazione garantisce un funzionamento fluido del motore fornendo protezione contro correnti di avvio eccessive. Il contattore può essere facilmente integrato in configurazioni di avviatore diretto in linea, sia come componente indipendente che come parte di un centro di controllo coordinato del motore.

4.2.Automatizzazione industriale e distribuzione di energia

Oltre al controllo del motore, questo contattore di potenza CA serve numerose funzioni nei sistemi di automazione industriale, tra cui il controllo degli elementi di riscaldamento resistivi, la commutazione del trasformatore e il controllo della banca del condensatore. Il suo design compatto consente l'installazione ad alta densità nei pannelli di controllo, rendendolo particolarmente prezioso per i produttori di attrezzature originali (OEM) che cercano di ottimizzare l'utilizzo dello spazio. La compatibilità del contattore con vari dispositivi di controllo e PLC consente un'integrazione senza problemi in architetture di automazione sofisticate.

5.Installazione e caratteristiche di integrazione

5.1.Montaggio e sistemi di connessione

Il DILM9-01 è progettato per un'installazione semplice, supportando sia il montaggio su rotaie DIN che le opzioni di montaggio sul pannello. Il contattore dispone di connessioni terminali a vite che ospitano un'ampia gamma di dimensioni di conduttori, garantendo connessioni elettriche sicure e affidabili. I terminali chiaramente contrassegnati facilitano il corretto cablaggio, riducendo i tempi di installazione e i potenziali errori. Le dimensioni di montaggio standardizzate consentono una facile sostituzione o retrofitting nei sistemi di controllo esistenti.

5.2.Compatibilità degli accessori e espansione del sistema

Un vantaggio significativo di questo contattore a 3 poli è la sua compatibilità con una gamma completa di accessori, tra cui blocchi di contatto ausiliari, interblocchi meccanici e moduli di soppressione delle sovratensioni. Questi accessori consentono di personalizzare il contattore per soddisfare specifiche esigenze di applicazione. La disponibilità di interblocchi meccanici consente la creazione di assemblaggi di contattori reversibili per il controllo della direzione del motore, mentre i blocchi di contatto ausiliari forniscono ulteriori capacità di segnalazione per i circuiti di controllo.

6.Vantaggi comparativi e proposta di valore

Eaton DILM9-01 (230V50Hz, 240V60Hz) offre diversi vantaggi distinti che lo rendono una scelta preferita per applicazioni industriali.

6.1.Affidabilità operativa e lunga vita di servizio

Questo contattore di alimentazione AC garantisce un'eccezionale affidabilità operativa grazie alla sua robusta progettazione meccanica e al suo sistema di contatto ottimizzato. Il dispositivo è sottoposto a rigorose prove durante la produzione per garantire prestazioni coerenti in condizioni elettriche e ambientali specifiche. L'utilizzo di materiali di qualità superiore nei componenti critici contribuisce ad una durata di servizio prolungata, riducendo i requisiti di manutenzione e i tempi di fermo nelle operazioni industriali.

6.2 Sicurezza e conformità

La sicurezza è parte integrante della progettazione di questo contattore a 3 poli, che incorpora molteplici caratteristiche per proteggere sia le attrezzature che il personale. Il dispositivo soddisfa gli standard internazionali di certificazione tra cui UL, CSA e è conforme alle direttive RoHS. La chiara separazione tra i circuiti di alimentazione principali e i circuiti di controllo migliora la sicurezza operativa, mentre il design chiuso evita il contatto accidentale con le parti in vita.

Domande frequenti (FAQ)

Quali caratteristiche elettriche specifiche rendono il DILM9-01 adatto per applicazioni di controllo del motore?

Il contattore di alimentazione a CA DILM9-01 è particolarmente adatto per il controllo del motore a causa della sua robusta progettazione che gestisce elevate correnti di ingresso associate all'avvio del motore. Il suo materiale di contatto è specificamente progettato per resistere all'arco generato durante l'interruzione dei carichi induttivi. La capacità del contattore di soddisfare i requisiti della categoria di utilizzo AC-3 garantisce prestazioni affidabili per le operazioni di avvio e fermo del motore a gabbia di scoiattolo, con una durata di progettazione che accoglie frequenti cicli di commutazione tipici nelle applicazioni industriali di controllo dei motori.

In che modo il design modulare di questo contattore beneficia l'installazione e la manutenzione?

La costruzione modulare del contattore a 3 poli DILM9-01 semplifica notevolmente sia le procedure di installazione che di manutenzione. Le dimensioni e le disposizioni di montaggio standardizzate consentono una rapida sostituzione se necessario. Ancora più importante, la compatibilità con vari accessori come blocchi di contatto ausiliari e interblocchi meccanici significa che il contattore di base può essere personalizzato senza sostituire l'intera unità. Questo approccio modulare riduce i requisiti di inventario, poiché una singola unità di base può essere adattata attraverso accessori per soddisfare più esigenze di applicazione.

Quali caratteristiche di protezione offre questo contattore per una maggiore sicurezza del sistema?

Questo contattore di alimentazione AC incorpora diverse caratteristiche di protezione per migliorare la sicurezza generale del sistema. Il progetto comprende l'isolamento elettrico tra la bobina e i contatti principali, evitando che i transienti ad alta tensione influiscano sul circuito di controllo. La custodia del contattore fornisce isolamento di base e protezione contro il contatto accidentale con parti vivi. Inoltre, il dispositivo può essere dotato di moduli di soppressione delle sovratensioni per proteggere le apparecchiature di controllo elettronico sensibili dai picchi di tensione generati durante il funzionamento del contattore.

Questo contattore può essere integrato con controllori logici programmabili (PLC) e moderni sistemi di automazione?

Sì, il DILM9-01 è progettato per un'integrazione senza problemi con PLC e sistemi di automazione moderni. La bobina del contattore può essere controllata direttamente da uscite digitali PLC, poiché funziona a tensioni di controllo industriali standard. Inoltre, la disponibilità di blocchi di contatto ausiliari consente al contattore di fornire feedback sullo stato al sistema di controllo. Per un'integrazione più avanzata, Eaton offre moduli di comunicazione che possono interfacciarsi con reti industriali, anche se questi sarebbero accessori aggiuntivi all'unità di contattore di base.

Quali sono le considerazioni chiave per scegliere tra diverse tensioni di controllo per questa serie di contattori?

Quando si seleziona la variante di tensione di controllo appropriata per il contattatore a 3 poli DILM9-01, la considerazione primaria è la compatibilità con l'infrastruttura del circuito di controllo esistente. La versione 230V50Hz / 240V60Hz è ideale per applicazioni in cui il circuito di controllo funziona a tensione di linea standard, eliminando la necessità di un trasformatore di controllo separato. Ciò semplifica la progettazione del pannello e riduce il numero di componenti. Tuttavia, se le norme di sicurezza richiedono tensioni di controllo inferiori o se la vostra struttura standardizza sistemi di controllo a corrente continua a 24 V, sono disponibili versioni alternative del DILM9-01 con tensioni di bobina diverse per soddisfare tali requisiti specifici.
