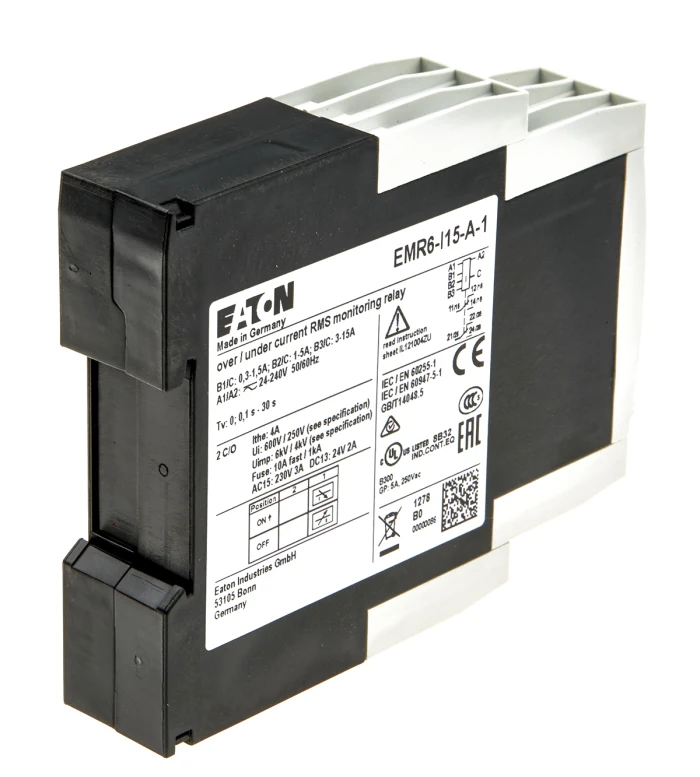

Eaton EMR6-I15-A-1 24-240V AC / DC corrente di monitoraggio relè 3-15A

L'Eaton EMR6-I15-A-1 è un relè di monitoraggio di corrente sofisticato progettato per fornire protezione e controllo affidabili per un'ampia gamma di applicazioni elettriche. Questo dispositivo versatile è progettato per monitorare sia la corrente AC DC in un'ampia gamma, rendendolo un componente indispensabile per gli integratori di sistemi e gli ingegneri che cercano di salvaguardare le attrezzature e ottimizzare l'efficienza operativa. Seguendo continuamente il flusso di corrente, questo relè aiuta a prevenire danni costosi causati da condizioni di sovracorente e sottocorrente, guasti di fase e altre anomalie elettriche. Il suo robusto design supporta un'ampia tensione di alimentazione da 24 a 240V AC / DC, garantendo compatibilità con vari sistemi di alimentazione industriali. L'EMR6-I15-A-1 fa parte della serie avanzata EMR6 di Eaton, sviluppata per aggiornare e sostituire le generazioni precedenti come EMR4 e EMR5, portando funzionalità migliorate e un design unificato ai moderni pannelli di controllo.

1 Specifiche tecniche e principi operativi

L'EMR6-I15-A-1 è definito da un insieme di precisi parametri tecnici che sostengono le sue prestazioni affidabili. Funziona all'interno di un'ampia gamma di parametri di controllo, offrendo tre bande regolabili: da 300mA a 1,5A, da 1A a 5A e da 3A a 15A, consentendo una protezione fine-tuned di diversi carichi. Il relè dispone di un ritardo di attivazione dei contatti configurabile regolabile da 0,1 a 30 secondi, che è fondamentale per evitare falsi avviamenti durante l'avvio del motore o correnti di ingresso temporanee.

La sua gamma di accettazione di tensione di alimentazione da 24 a 240V AC / DC la rende eccezionalmente adattabile a varie fonti di tensione di controllo che si trovano in ambienti industriali. Il dispositivo è progettato per il montaggio su rotaie DIN, conforme alle installazioni standard del contenitore, e vanta un fattore di forma compatto di 22.5x85.6x103.7mm, ottimizzando l'utilizzo dello spazio del pannello. Con una gamma di temperatura di funzionamento da -25 ° C a 60 ° C e tenuta IP50 (IP20 sul lato terminale), è costruito per funzionare in modo affidabile in condizioni difficili dove polvere e umidità possono essere presenti.

2 Caratteristiche fondamentali del design e caratteristiche funzionali

2.1 Monitoraggio e configurazione avanzati

L'EMR6-I15-A-1 è dotato di una funzione di monitoraggio della finestra di corrente, che gli consente di controllare contemporaneamente sia le soglie di corrente superiori che inferiori. Questo monitoraggio a doppio livello garantisce una protezione completa rilevando non solo situazioni di corrente eccessiva ma anche di sottocorrente, che possono indicare problemi come condizioni di esecuzione della pompa o stallo del motore. I pulsanti di controllo frontali e gli interruttori DIP facilitano una configurazione semplice senza la necessità di strumenti aggiuntivi, semplificando significativamente il processo di impostazione e riducendo i tempi di messa in servizio.

2.2 Costruzione robusta e conformità alla sicurezza

Costruito con materiali di alta qualità, il relè dispone di terminali a vite per connessioni di cablaggio sicure. Ha molteplici certificazioni internazionali, tra cui UL, CSA e CCC, che affermano la sua conformità con rigorosi standard di sicurezza e prestazioni globali. Questo portafoglio completo di certificazione consente ai costruttori di macchine di implementare lo stesso componente in diversi mercati geografici senza dover ridisegnare i sistemi di controllo per la conformità regionale.

2.3 Isolamento elettrico migliorato

L'EMR6-I15-A-1 incorpora un circuito di misura isolato, che separa elettricamente il circuito di monitoraggio dal sistema di alimentazione. Questo isolamento migliora l'accuratezza della misura e fornisce immunità al rumore superiore, rendendo il relè più stabile in ambienti industriali elettricamente rumorosi. Questa progettazione contribuisce anche alla sicurezza generale del sistema di controllo evitando la potenziale propagazione dei guasti.

3 Aree di applicazione primarie e soluzioni industriali

La versatilità del relè di monitoraggio della corrente EMR6-I15-A-1 lo rende adatto per diverse applicazioni in più settori industriali. Nell'automazione industriale, è ampiamente utilizzato per la protezione del motore, dove monitora l'aspirazione corrente per rilevare sovraccarichi, sottocarichi e perdita di fase nei sistemi trifase, contribuendo a prevenire l'esaurimento del motore e i successivi tempi di fermo della produzione.

Per i sistemi di pompe e compressori, il relè fornisce una protezione critica contro condizioni di secco, blocchi e guasti di tenuta meccanica monitorando la corrente di funzionamento. Nei sistemi di riscaldamento e ventilazione, serve a rilevare guasti dei ventilatori, intasamento del filtro e stati operativi anormali che si manifestano attraverso deviazioni di corrente. La capacità di monitoraggio della corrente AC DC lo rende anche ideale per applicazioni DC specializzate come il controllo del motore DC nei sistemi di trazione e il monitoraggio dei processi elettrochimici, dove garantisce la stabilità operativa e la protezione delle attrezzature.

4 Vantaggi di prestazione e vantaggi operativi

4.1 Migliorata affidabilità del sistema e ridotti tempi di fermo

L'EMR6-I15-A-1 migliora significativamente la disponibilità della macchina consentendo il rilevamento precoce di condizioni elettriche anormali prima che si trasformino in guasti gravi. Questo approccio di monitoraggio proattivo consente interventi di manutenzione pianificati piuttosto che fermi di emergenza, riducendo drasticamente i tempi di fermo non pianificati. Prevenendo gli esaurimenti del motore e i danni alle attrezzature, il relè prolunga la vita utile delle risorse collegate, consentendo un notevole risparmio sui costi a lungo termine.

4.2 Semplificazione dell'inventario e flessibilità della progettazione

L'alimentazione a vasta portata del relè (24-240V AC / DC) e le ampie gamma di impostazione della corrente lo rendono una soluzione universale che può sostituire più dispositivi specializzati. Questa versatilità riduce sostanzialmente i costi di inventario per i dipartimenti di manutenzione e gli OEM, poiché un singolo tipo di dispositivo può servire numerose applicazioni con diversi requisiti di tensione e corrente nominale. Per i progettisti di pannelli di controllo, questa flessibilità semplifica il processo di specificazione e riduce i tempi di ingegneria.

4.3 Integrazione senza problemi e aggiornamenti dei sistemi legacy

Come parte della serie EMR6, l'EMR6-I15-A-1 è progettato come sostituto diretto dei relè precedenti delle serie EMR4 e EMR5, offrendo un percorso di aggiornamento semplice per la modernizzazione dei sistemi di controllo esistenti. Il coerente fattore di forma della rotaia DIN garantisce la compatibilità meccanica con i contenitori esistenti, mentre la funzionalità migliorata fornisce miglioramenti immediati delle prestazioni senza richiedere modifiche del pannello. La compatibilità del relè con l'accessorio EMR6-PH22 estende ulteriormente le sue possibilità di applicazione.

5 Considerazioni di attuazione e linee guida per l'installazione

L'implementazione di successo dell'EMR6-I15-A-1 richiede attenzione a diversi fattori chiave. La corretta selezione del trasformatore di corrente è cruciale quando si monitorano correnti più alte del raggio diretto del relè, garantendo una misurazione precisa e un funzionamento affidabile. Per prestazioni ottimali in ambienti elettricamente rumorosi, si raccomanda l'uso di cavi schermati per le connessioni di segnale, con lo schermo correttamente messo a terra ad un'estremità.

Il ritardo di avvio configurabile dovrebbe essere impostato in modo appropriato per l'applicazione specifica, tenendo conto di fattori come le correnti di avvio del motore per evitare l'innescamento di fastidi mantenendo una protezione efficace. Le prove funzionali regolari dovrebbero essere integrate nei programmi di manutenzione per verificare la reattività del relè, utilizzando le sue capacità di prova integrate, ove disponibili. Durante l'installazione, assicurare un adeguato spazio intorno al relè per una corretta dissipazione del calore, in particolare quando funziona all'estremità superiore della sua temperatura nominale.

6 Analisi comparativa con tecnologie alternative

Quando valutato contro relè elettromeccanici, l'EMR6-I15-A-1 offre una flessibilità superiore, precisione e funzionalità aggiuntive come tempi di ritardo regolabili e monitoraggio a doppia soglia. Rispetto ai dispositivi di monitoraggio della potenza più sofisticati, fornisce una soluzione economica incentrata specificamente sulla protezione della corrente senza inutile complessità. All'interno della famiglia EMR6, la versione "A" si distingue per la sua ampia gamma di tensione e la compatibilità AC / DC, a differenza delle varianti più specializzate come l'EMR6-I15-B-1, che è progettato specificamente per sistemi AC 220-240V.

Il relè occupa una posizione ottimale sul mercato, fornendo caratteristiche avanzate tipicamente trovate in unità più costose mantenendo l'accessibilità per applicazioni industriali standard. La sua combinazione equilibrata di prestazioni, versatilità ed efficienza economica lo rende particolarmente adatto per un'ampia gamma di usi, dalla protezione del motore di base al monitoraggio complesso del sistema.

Domande frequenti (FAQ)

Quali tipi specifici di guasti elettrici può rilevare l'EMR6-I15-A-1?

Questo relè di monitoraggio della corrente è progettato per identificare diverse condizioni critiche di guasto elettrico. Rileva in modo affidabile situazioni di sovracorrente che potrebbero portare a danni all'attrezzatura, nonché condizioni di sottocorrente che spesso indicano problemi meccanici come la cavitazione della pompa o lo scivolamento del nastro trasportatore. Mentre monitora principalmente la corrente, la sua rapida risposta ai modelli di corrente anormali può rivelare indirettamente problemi come lo squilibrio di fase e la perdita di fase nei sistemi trifase, rendendolo un dispositivo di protezione completo.

In che modo l'ampia gamma di tensione (24-240V AC / DC) beneficia l'installazione e la gestione dell'inventario?

La gamma di tensione eccezionalmente ampia offre vantaggi significativi sia per gli installatori che per i reparti di manutenzione. Per gli integratori di sistemi, elimina la necessità di specificare diversi modelli di relè per vari standard di tensione di controllo all'interno di una struttura, come sistemi a corrente continua da 24V, CA da 110V o CA da 230V. Questa universalità riduce sostanzialmente la complessità dell'inventario consentendo a un singolo componente di servire più applicazioni, riducendo sia i costi di archiviazione che il rischio di installare un dispositivo a tensione nominale errata.

Questo relè può sostituire direttamente i vecchi modelli delle serie EMR4 e EMR5?

Sì, l'EMR6-I15-A-1 è specificamente progettato come sostituto diretto delle generazioni precedenti, in particolare il modello EMR4-I15-1-A. Questa retrocompatibilità fornisce un percorso di aggiornamento semplice, consentendo agli utenti di migliorare le capacità di monitoraggio del loro sistema senza ridisegnare i pannelli di controllo o cambiare gli schemi di cablaggio. La serie EMR6 rappresenta l'evoluzione tecnologica di Eaton, offrendo caratteristiche migliorate mantenendo la compatibilità meccanica ed elettrica con gli impianti esistenti.

Quali certificazioni detiene l'EMR6-I15-A-1 per uso internazionale?

Questo relè porta diverse certificazioni internazionali cruciali che facilitano la sua distribuzione nei mercati globali. Ha ottenuto l'elenco UL per gli Stati Uniti, la certificazione CSA per il Canada e il marchio China Compulsory Certification (CCC). Queste approvazioni indicano che il dispositivo ha subito rigorose prove e soddisfa gli standard di sicurezza di queste principali regioni economiche, fornendo fiducia nella sua affidabilità e conformità per attrezzature destinate a più mercati internazionali.

Quali pratiche di manutenzione sono raccomandate per garantire l'affidabilità a lungo termine?

Mentre l'EMR6-I15-A-1 è progettato per funzionare senza manutenzione in condizioni normali, diverse pratiche possono garantire un'affidabilità continua. Si raccomanda un'ispezione visiva periodica per segni di stress termico o danni fisici. Durante gli arresti di manutenzione di routine, la verifica dei punti di impostazione e la prova funzionale della risposta del relè devono essere eseguiti per confermare il corretto funzionamento. Garantire che i collegamenti terminali rimangano stretti previene problemi di riscaldamento e mantenere il dispositivo libero da polvere eccessiva in conformità con la sua classificazione IP50 aiuta a mantenere una corretta gestione termica.
