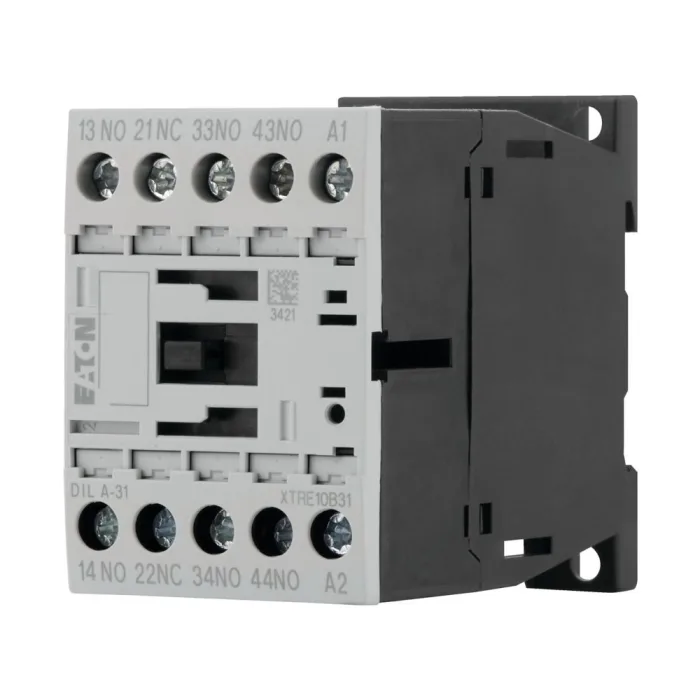

Eaton DILA-31 Modulo relè contattore AC compatto a 4 poli

Eaton DILA-31 è un contattore a 4 poli robusto e versatile progettato appositamente per soddisfare i complessi requisiti di commutazione dei moderni sistemi di controllo industriale. Come parte della famosa serie Moeller di Eaton, questo relè contattore AC è progettato per fornire prestazioni affidabili in un fattore di forma modulare e compatto. La sua funzione primaria è quella di agire come interfaccia di commutazione pesante, spesso controllata direttamente da controllori logici programmabili (PLC), per gestire carichi di potenza superiore come motori, elementi di riscaldamento e sistemi di illuminazione. Con una corrente operativa massima di 4A e una configurazione di contatto versatile, il DILA-31 funge da componente critico di accoppiamento e interfaccia, colmando il divario tra circuiti di controllo a bassa potenza e sistemi di attuatori ad alta potenza con eccezionale efficienza e affidabilità. Il suo design riflette l'esperienza secolare di Eaton nell'avvio, nel controllo e nella protezione del motore, offrendo una soluzione provata per applicazioni che richiedono sia sicurezza che durabilità operativa.

1. Panoramica del prodotto e principio operativo

Eaton DILA-31 appartiene a una famiglia di relè contattori distinti per il loro design modulare, espandibile e capacità di commutazione a quattro poli. Al suo centro, funziona come un interruttore azionato elettricamente. Quando la tensione di controllo (disponibile in varianti AC e DC come 230V AC o 24V DC) viene applicata alla sua bobina, genera un campo magnetico che tira in un'armatura. Questo movimento fisico apre o chiude più insiemi di contatti di potenza contemporaneamente. Il DILA-31 è particolarmente noto per la sua configurazione di contatto flessibile, che può essere specificata come una combinazione di contatti normalmente aperti (NO) e normalmente chiusi (NC), con una disposizione comune che è tre normalmente aperti e uno normalmente chiusi (NC + NO x3). Questa flessibilità permette di eseguire compiti di controllo complessi, come la commutazione di tre fasi di un motore fornendo contemporaneamente un segnale di feedback di stato attraverso il quarto polo. Come relè di contattore AC, è ottimizzato per i carichi di corrente alterna comunemente presenti in ambienti industriali, garantendo un funzionamento stabile e una lunga vita elettrica anche in condizioni di commutazione frequenti.

2.Specifiche tecniche e caratteristiche prestazionali

Il DILA-31 è definito da un insieme di robuste specifiche elettriche e meccaniche che lo rendono adatto a una vasta gamma di ambienti industriali. Elettricamente, è nominale per una corrente operativa continua massima di 4A per polo. È disponibile con varie tensioni della bobina di controllo, tra cui standard industriali comuni come 230V AC (50/60 Hz) e 24V DC, fornendo flessibilità di progettazione per diversi sistemi di tensione di controllo. Meccanicamente, il contattore presenta un design compatto e risparmioso di spazio con una larghezza uniforme di 45 mm, un'altezza di 68 mm e un peso di circa 254 grammi per il modello AC. Questo contattore compatto a 4 poli è progettato per un facile montaggio su binari DIN standard, una caratteristica onnipresente nei pannelli di controllo industriali, che semplifica l'installazione e la manutenzione. Le connessioni elettriche sono effettuate tramite terminali a vite affidabili, che garantiscono connessioni sicure e ad alta integrità sia per circuiti di alimentazione che di controllo. La costruzione è progettata per soddisfare gli standard internazionali, tra cui la conformità RoHS, sottolineando la sua aderenza alle normative ambientali e di sicurezza globali.

Caratteristiche 3.Design e dettagli di costruzione

Architettura modulare ed espandibile

Una caratteristica distintiva della serie DILA-31 è il suo design modulare ed espandibile. L'unità a quattro poli di base può essere ampliata con blocchi di contatto ausiliari aggiuntivi che sono montati sulla parte superiore, consentendo di aumentare il numero totale di contatti fino a otto. Questa modularità consente agli ingegneri di personalizzare la funzionalità del contattore alle esatte esigenze dell'applicazione senza richiedere un'impronta più grande o un dispositivo completamente diverso. Tutti i contatti all'interno dell'assemblaggio sono interbloccati e opposti, garantendo una sincronizzazione meccanica precisa e un funzionamento sicuro.

Costruzione robusta per una lunga vita

Il DILA-31 è costruito per durabilità in ambienti industriali esigenti. I materiali e la costruzione sono scelti per garantire una lunga vita meccanica ed elettrica, in grado di sopportare milioni di cicli operativi. Il sistema di contatto è progettato per gestire efficacemente l'arco elettrico, e per i modelli dotati di essi, il 灭弧室 non deve mai essere rimosso durante il funzionamento per evitare cortocircuiti. L'uso di materiali di alta qualità per contatti, bobine e l'alloggio isolante garantisce prestazioni e resistenza costanti all'usura, alla corrosione e ai guasti elettrici.

Caratteristiche integrate di sicurezza e affidabilità

La sicurezza è fondamentale nella progettazione di questo relè contattore AC. I contatti guidati positivamente sono una caratteristica critica di sicurezza, il che significa che i contatti NC e NO non possono mai essere chiusi contemporaneamente, il che è essenziale per garantire stati di macchina sicuri e interblocco affidabile. Questa guida meccanica forzata impedisce le modalità di guasto che potrebbero portare a situazioni pericolose, rendendola un componente chiave nei circuiti di controllo relativi alla sicurezza.

Aree di applicazione 4.Primary e soluzioni industriali

La versatilità della Eaton DILA-31 la rende una pietra angolare in numerosi scenari di automazione e controllo industriali.

Automazione industriale e controllo motori

La sua applicazione primaria è nell'automazione industriale, dove agisce come relè di interfaccia. È comunemente utilizzato per controllare contattori più grandi o avviatori di motori direttamente dall'uscita di un PLC. Questa configurazione consente all'uscita PLC a bassa corrente di commutare in modo sicuro e affidabile le correnti più elevate richieste dalle bobine di avvio del motore. In macchinari complessi, più contattori DILA-31 possono essere utilizzati per gestire motori a più velocità, avviatori a delta stellare o per controllare motori ausiliari per ventilatori, pompe e compressori.

Sistemi di gestione e distribuzione dell'energia

Come contattore a 4 poli, è perfettamente adatto per applicazioni di alimentazione trifase. Può essere utilizzato per commutare contemporaneamente tutte e tre le fasi e la linea neutra di un motore o un carico di riscaldamento. Ciò lo rende ideale per applicazioni in sistemi di distribuzione di energia, come schemi di trasferimento automatico, banche di condensatori per la correzione del fattore di potenza e sistemi di riscaldamento industriali di controllo dove è necessario un isolamento completo del carico.

Automazione e controllo degli edifici

Oltre all'industria pesante, il DILA-31 trova uso nei sistemi di automazione degli edifici. Può controllare unità HVAC trifase, grandi pannelli di illuminazione e altri carichi elettrici significativi negli edifici commerciali. Le sue prestazioni affidabili e la conformità agli standard di sicurezza lo rendono un componente affidabile per la gestione dei servizi edilizi essenziali.

5. Installazione, cablaggio e considerazioni di manutenzione

Una corretta installazione è fondamentale per garantire il funzionamento affidabile e la lunga durata del contattore DILA-31. Prima dell'installazione, si raccomanda di verificare che la tensione della bobina corrisponda alla tensione di alimentazione di controllo e di controllare manualmente che le parti mobili funzionino liberamente senza alcun legame. Durante l'installazione, il contattore deve essere montato in modo sicuro su una rotaia DIN e si deve prestare attenzione per garantire che nessuna viti, cavi o altri detriti cadano nell'unità, poiché questo potrebbe causare cortocircuiti meccanici o elettrici. I terminali a vite devono essere serrati alla coppia specificata per garantire un buon contatto elettrico e prevenire lo scioglimento a causa delle vibrazioni.

　　For maintenance,periodic inspection is advised.This includes checking for signs of overheating on the terminals,ensuring the contactor is free from excessive dust and contamination,and verifying that it operates correctly.A key maintenance aspect involves the contacts.While silver alloy contacts naturally form a dark oxide layer that is conductive and should not be filed away,any severe arcing that causes significant pitting or material transfer may necessitate contact replacement or renewal of the entire unit.It is also crucial that if the contactor is supplied with a灭弧室,this component must always be in place during operation to safely extinguish arcs and prevent phase-to-phase faults.

6.Vantaggi comparativi e proposta di valore

Efficienza spaziale e flessibilità di progettazione

La larghezza compatta di 45 mm del DILA-31 rappresenta un alto grado di ottimizzazione dello spazio per un contattore a 4 poli. Ciò consente ai progettisti di pannelli di controllo di costruire più funzionalità in un'impronta più piccola, riducendo le dimensioni complessive e il costo dei contenitori di controllo. La sua espansibilità modulare migliora ulteriormente questo valore, consentendo soluzioni personalizzate senza la necessità di più dispositivi discreti.

Migliorata sicurezza e affidabilità del sistema

L'incorporazione di contatti guidati positivamente eleva il livello di sicurezza dei sistemi di controllo. Questa funzione è indispensabile per applicazioni che richiedono la conformità alle norme di sicurezza delle macchine, poiché aiuta a prevenire il verificarsi di guasti che potrebbero portare a avvii inaspettati della macchina o condizioni pericolose. La robusta costruzione e i comprovati principi di progettazione ereditati dalla serie Eaton Moeller contribuiscono ad un alto tempo medio tra guasti (MTBF), riducendo al minimo i tempi di fermo non pianificati.

Efficienza dei costi operativi

La lunga durata elettrica e meccanica del DILA-31 si traduce direttamente in costi di sostituzione ridotti e costo totale di proprietà inferiore. La sua capacità di interfacciarsi direttamente con i PLC semplifica l'architettura del sistema di controllo, riducendo potenzialmente la necessità di moduli di interfaccia intermedi e semplificando la lista dei materiali sia per i produttori di attrezzature originali (OEM) che per gli utenti finali.

Domande frequenti (FAQ)

Cosa distingue un contattore a 4 poli come il DILA-31 da un contattore standard a 3 poli?

Un contattore standard a 3 poli è tipicamente utilizzato per commutare i conduttori trifase di un motore o carico. Un contattore a 4 poli aggiunge un quarto polo, che fornisce un elemento di commutazione aggiuntivo cruciale. Questo polo extra può essere utilizzato per commutare il conduttore neutro per l'isolamento completo del carico, per commutare un circuito di controllo per la segnalazione o l'interblocco o per fornire un'alimentazione di tensione a un freno del motore nelle applicazioni di sollevamento. La configurazione flessibile NO/NC del DILA-31 sui suoi pali lo rende adattabile a tutti questi ruoli.

Il DILA-31 può essere utilizzato sia per tensioni di controllo AC che DC?

La serie DILA-31 offre modelli con bobine progettate per tipi e intervalli di tensione specifici. Ci sono versioni con bobine nominali per il funzionamento AC (ad esempio, 230V AC 50/60Hz) e versioni progettate per il funzionamento DC (ad esempio, 24V DC). È fondamentale selezionare il modello con una tensione della bobina che corrisponda all'alimentazione di controllo disponibile nell'applicazione per garantire un corretto funzionamento ed evitare danni.

　　How does the expandability of this contactor work in practice?

L'unità di base DILA-31 può essere dotata di moduli di contatto ausiliari aggiuntivi disponibili separatamente che si fissano alla parte superiore dell'unità principale. Questi moduli, che possono fornire contatti extra normalmente aperti o normalmente chiusi, si bloccano meccanicamente sul contattore principale. Quando la bobina del contattore principale è alimentata e l'armatura si muove, attua anche i contatti in questi moduli ausiliari, aumentando efficacemente il numero di circuiti che possono essere commutati contemporaneamente da un singolo segnale di comando.

Qual è il significato dei "contatti guidati positivamente"?

I contatti guidati positivamente (o collegati meccanicamente) sono una caratteristica fondamentale di sicurezza. Essi garantiscono che i contatti normalmente aperti e normalmente chiusi siano fisicamente collegati in modo tale che sia impossibile chiudere entrambi contemporaneamente. Questa azione "break-before-make" è cruciale per i circuiti di interblocco di sicurezza, poiché evita una situazione in cui, per esempio, un comando avanti e indietro potrebbe essere applicato contemporaneamente a un motore, che potrebbe causare un cortocircuito o danni alla macchina.

Quali sono i passaggi chiave per risolvere i problemi di un DILA-31 che non funziona?

In primo luogo, verificare che la corretta tensione di controllo sia presente attraverso i terminali della bobina. Se la tensione è presente ma il contattore non si tira, la bobina può essere difettosa. Se chiacchiera o non sigilla correttamente, la tensione potrebbe essere troppo bassa. Se la bobina è alimentata e l'armatura si muove ma il carico non riceve energia, i contatti principali possono essere usurati o danneggiati. Assicurarsi sempre che l'alimentazione sia scollegata prima di effettuare qualsiasi ispezione fisica o manutenzione del contattore o dei suoi collegamenti di carico.
