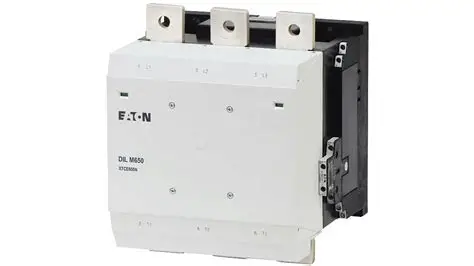

Eaton DILM650/22 (RA250) contattore di controllo industriale AC pesante 3 polo

Il DILM650/22 (RA250) di Eaton è un esempio di contattore industriale robusto e affidabile, progettato per soddisfare le rigorose esigenze dei moderni sistemi di controllo industriale. Come modello specifico della stimata serie DILM di Eaton, questo dispositivo è fondamentalmente un contattore AC progettato per la commutazione frequente di carichi elettrici trifasi. Il suo ruolo primario è quello di stabilire o interrompere l'alimentazione di attrezzature pesanti come grandi motori, elementi di riscaldamento e banche di trasformatori, garantendo la sicurezza operativa e l'automazione del controllo. Valutato per una corrente operativa sostanziale e costruito per sopportare milioni di cicli di commutazione, il DILM650/22 (RA250) incorpora materiali avanzati e un sistema elettromagnetico progettato con precisione per fornire prestazioni costanti negli ambienti più impegnativi, compresi quelli con alta umidità, elementi corrosivi e tensioni vibratorie significative.

1. Panoramica del prodotto e principio operativo

Al suo centro, l'Eaton DILM650/22 (RA250) è un interruttore a funzionamento elettromeccanico. Il suo funzionamento inizia quando viene applicata una tensione di controllo alla sua bobina elettromagnetica. Questa energizzazione genera un campo magnetico che tira in un'armatura mobile, che è collegata meccanicamente a un insieme di robusti contatti di potenza principali. Questa azione chiude il circuito, permettendo alla corrente di fluire al carico collegato. Dopo la de-energizzazione della bobina, un meccanismo di molla di ritorno spinge con forza e rapidamente i contatti a parte, interrompendo in modo sicuro il circuito. Questa azione fondamentale di make-and-break è la pietra angolare della sua funzione di contattore AC. Il "22" nella sua denominazione di modello si riferisce tipicamente alla configurazione dei suoi contatti ausiliari, che in questo caso indica una disposizione specifica di contatti normalmente aperti e normalmente chiusi utilizzati per la segnalazione del circuito di controllo e l'interblocco all'interno di un sistema automatizzato più grande.

2.Specifiche tecniche e caratteristiche prestazionali

Il DILM650/22 (RA250) è definito da un insieme completo di parametri tecnici che sottolineano la sua capacità come componente pesante. È valutato per una corrente termica di 650 ampere, che indica la sua capacità di gestire carichi continui in condizioni specifiche. La sua tensione operativa si estende su sistemi AC trifasi industriali standard, tipicamente fino a 690V, 50/60 Hz. Una metrica chiave delle prestazioni è la sua categoria di utilizzo, che per questo modello è probabilmente AC-3, indicando la sua idoneità per il controllo dei motori a gabbia di scoiattolo con frequenti avvii e fermi, e potenzialmente AC-4 per il lavoro di inching e di collegamento. La bobina di controllo è disponibile per un'ampia gamma di tensioni standard AC e DC, garantendo la compatibilità con vari progetti di circuito di controllo. La resistenza elettromeccanica è un segno distintivo di questo contattore di grado industriale, spesso valutato per diversi milioni di operazioni meccaniche e centinaia di migliaia di operazioni elettriche a pieno carico, una testimonianza della sua costruzione durevole.

Caratteristiche 3.Design e dettagli di costruzione

Robusto sistema elettromagnetico e tecnologia di contatto

La longevità e l'affidabilità del DILM650/22(RA250) sono radicate nel suo sistema elettromagnetico meticolosamente progettato. La bobina è incapsulata al vuoto per proteggere contro l'umidità, la polvere e le atmosfere corrosive, garantendo prestazioni stabili e prevenendo il degrado nel tempo. Il circuito magnetico è ottimizzato per un basso consumo di energia nello stato tirato e un impatto minimo da fluttuazioni della tensione di alimentazione. I contatti principali sono realizzati con ossido di argento-cadmio o simili materiali di contatto avanzati che offrono un'eccellente resistenza all'erosione elettrica e alla saldatura, anche sotto alte correnti di ingresso come quelle incontrate durante l'avvio di grandi motori. Questa robusta tecnologia di contatto è fondamentale per il suo ruolo di contattore AC affidabile.

Modulo di contatto ausiliario e architettura di sicurezza

Una caratteristica integrante di questo contattore di grado industriale è il suo blocco di contatto ausiliario modulare. Il DILM650/22 (RA250) è dotato di un numero definito di contatti ausiliari convertibili, consentendo loro di essere configurati come normalmente aperti o normalmente chiusi per adattarsi alla logica specifica del circuito di controllo. Questi contatti sono fisicamente collegati al movimento del contattore principale, fornendo feedback affidabile per lo stato del sistema e l'interblocco. Inoltre, il design del contattore spesso incorpora una copertura trasparente e resistente agli impatti per i contatti principali, che consente l'ispezione visiva senza smontaggio, e caratteristiche come un pulsante di funzionamento manuale per prove funzionali e procedure di manutenzione sicure.

Suppressione avanzata dell'arco e gestione termica

Per interrompere in modo sicuro i circuiti AC ad alta potenza, il DILM650/22 (RA250) è dotato di un sistema di estinzione ad arco altamente efficiente. Questo sistema consiste in cadute di arco deionico che utilizzano piastre metalliche per dividere, raffreddare e spegnere l'arco elettrico che si forma quando i contatti si aprono. Questa rapida soppressione dell'arco è fondamentale per ridurre al minimo l'usura di contatto e prevenire guasti fase-a-fase. L'intero assemblaggio è alloggiato in un contenitore di plastica resistente al calore e autoestingente che fornisce un'alta resistenza dielettrica ed efficace dissipazione del calore, garantendo prestazioni stabili e contribuendo alla sicurezza generale e alla longevità del dispositivo.

Aree di applicazione 4.Primary e soluzioni industriali

Eaton DILM650/22(RA250) trova il suo posto in una vasta gamma di settori industriali dove la commutazione di potenza affidabile non è negoziabile. Nelle industrie pesanti, è una pietra angolare per il controllo della potenza principale di grandi pompe, compressori ad alta capacità, ventilatori industriali e sistemi a nastro trasportatore che formano la spina dorsale degli impianti di produzione e trasformazione. La sua elevata resistenza elettrica lo rende ideale per applicazioni che richiedono frequenti avviamenti e fermate. Nel settore delle infrastrutture, questo contattore AC è utilizzato in impianti di trattamento dell'acqua e delle acque reflue per il controllo di pompe di fanghi e sistemi di aerazione, e in sistemi HVAC commerciali per commutare grandi carichi di compressore e refrigeratore. È anche un componente critico nei centri di controllo dei motori, nei sistemi automatizzati di movimentazione dei materiali e anche in applicazioni specializzate come il controllo delle gru e la gestione della potenza a bordo, dimostrando la sua eccezionale versatilità e affidabilità.

5.Vantaggi operativi e vantaggi economici

Migliorata affidabilità del sistema e ridotti tempi di fermo

Il principale vantaggio offerto dal DILM650/22(RA250) è la sua eccezionale affidabilità. La sua costruzione robusta e i suoi materiali di alta qualità sono progettati per resistere a milioni di operazioni, che si traducono direttamente in una riduzione dei tempi di fermo non pianificati nei processi industriali critici. Questa affidabilità garantisce una produzione continua e riduce al minimo le costose interruzioni associate al guasto dei componenti. Il design chiaro per l'ispezione e la natura modulare dei contatti ausiliari semplificano anche la risoluzione dei problemi e la manutenzione, migliorando ulteriormente la disponibilità operativa.

Efficienza energetica e risparmio sui costi del ciclo di vita

Come contattore industriale ad efficienza energetica, il suo sistema elettromagnetico è progettato per un basso consumo di energia di tenuta. Dopo il pull-in iniziale, la potenza necessaria per mantenere il contattore chiuso è minima, portando a costi operativi inferiori durante la sua vita, soprattutto in applicazioni in cui vengono utilizzati più contattori. Inoltre, la lunga durata e i minimi requisiti di manutenzione contribuiscono a ridurre il costo totale di proprietà. Riducendo la frequenza delle sostituzioni e del lavoro associato, questo contattore fornisce vantaggi economici significativi rispetto ad alternative meno robuste, rendendolo un prudente investimento a lungo termine per qualsiasi operazione industriale.

Domande frequenti (FAQ)

Qual è la differenza fondamentale tra un contattore di uso generale e un contattore di grado industriale come il DILM650?

Le differenze chiave risiedono nella durata, le prestazioni elettriche e la costruzione. Un contattore di grado industriale come l'Eaton DILM650/22 (RA250) è costruito per gestire correnti significativamente più alte, in genere da centinaia a migliaia di ampere, ed è valutato per milioni di operazioni meccaniche. Caratterizza un sistema di estinzione ad arco più robusto, materiali resistenti ad ambienti duri ed è progettato per resistere ad alti livelli di vibrazioni e sollecitazioni termiche comunemente presenti in ambienti industriali. I contattori di uso generale hanno rating inferiori, durate operative più brevi e sono destinati ad applicazioni più leggere.

Come seleziono la tensione della bobina di controllo corretta per questo contattore AC?

La tensione della bobina di controllo è un parametro critico di selezione e deve corrispondere alla tensione del circuito di controllo disponibile nel sistema. Il DILM650/22 (RA250) è tipicamente offerto con una varietà di opzioni di tensione della bobina, che coprono le tensioni comuni AC e DC. È necessario specificare la tensione richiesta al momento dell'ordine. L'uso di una tensione della bobina errata può causare il mancato funzionamento del contattore, il chiacchierato o il danno sostenuto. Consultare sempre la scheda tecnica del produttore per confermare le varianti di bobina disponibili e le loro specifiche tecniche.

Cosa significano le denominazioni come "22" e "RA250" nel numero di modello?

Nella nomenclatura di Eaton, il "22" indica tipicamente la configurazione dei contatti ausiliari incorporati. In questo caso, spesso significa due contatti normalmente aperti e due contatti normalmente chiusi. Il "RA250" è un suffisso di numero di catalogo che specifica una particolare variante di prodotto, che può includere caratteristiche specifiche come una bobina speciale, tipi di terminali modificati o imballaggio. Per un'interpretazione precisa, si consiglia sempre di fare riferimento alla guida ufficiale di selezione del prodotto Eaton o alla scheda tecnica per la configurazione esatta e le caratteristiche opzionali.

Questo contattore può essere utilizzato per commutare carichi DC?

No, l'Eaton DILM650/22 (RA250) è specificamente progettato e valutato come contattore AC. Il sistema di estinzione dell'arco e il circuito magnetico sono ottimizzati per il comportamento di incrociamento zero della corrente alterna, che aiuta naturalmente all'estinzione dell'arco. L'uso di un contattore AC per interrompere un carico a corrente continua può essere estremamente pericoloso, poiché un arco a corrente continua è molto più stabile e difficile da estingere, portando a gravi danni a contatto, saldatura e potenziali rischi di incendio. Per carichi a corrente continua, deve essere utilizzato un contattore specificamente valutato per il funzionamento a corrente continua.

Quali sono i controlli di manutenzione critici per garantire la lunga durata di questo contattore?

La manutenzione regolare è fondamentale per prestazioni ottimali. I controlli chiave includono un'ispezione visiva per eventuali segni di danni fisici, contaminazione o decolorazione. I contatti principali e ausiliari dovrebbero essere ispezionati per eccessive forature, erosione o segni di saldatura; questo può richiedere la rimozione della caduta di arco. Il contattore deve essere azionato manualmente per garantire il libero movimento meccanico. È inoltre vitale mantenere la superficie di montaggio pulita e stretta e verificare che la tensione della bobina rimanga entro la tolleranza specificata. Eseguire sempre la manutenzione con l'alimentazione sconnessa e bloccata in modo sicuro.
