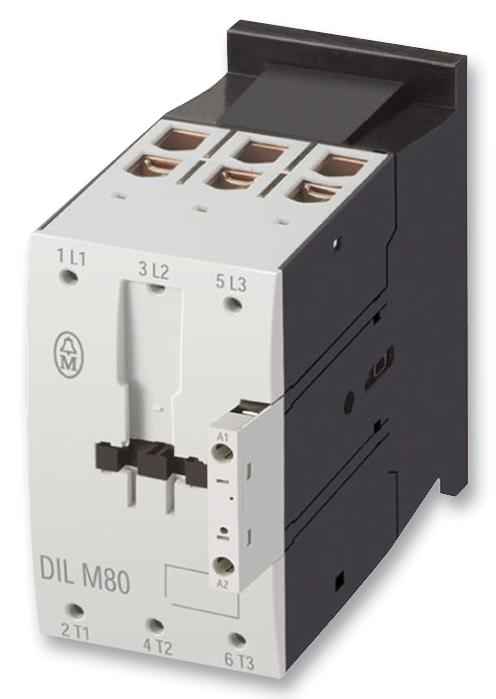

Eaton DILM80 80A 3 Polo AC Motor Starter con Protezione dal sovraccarico

Eaton DILM80 rappresenta un componente fondamentale nei sistemi industriali di controllo dei motori e distribuzione di potenza, incarnando un design incentrato sull'affidabilità, la sicurezza e la lunga durata di servizio. Come un contattore AC a 3 poli, è fondamentalmente un interruttore elettricamente azionato progettato per fare o interrompere il circuito di alimentazione ad un carico, più comunemente motori elettrici. Questo modello specifico è progettato per circuiti di controllo con tensioni di 230V 50Hz e 240V 60Hz, rendendolo una soluzione versatile per un'ampia gamma di applicazioni industriali e commerciali. Funzionando come elemento chiave in un assemblaggio di avviamento del motore, il DILM80 funziona in tandem con i relè di sovraccarico per fornire una soluzione completa per avviare, fermare e proteggere i motori a CA. La sua robusta costruzione garantisce prestazioni costanti nella commutazione di carichi ad alta corrente, contribuendo alla sicurezza operativa e all'efficienza dell'automazione delle macchine in vari settori, dalla produzione e dalla movimentazione dei materiali ai sistemi HVAC e di trattamento dell'acqua.

1. Panoramica del prodotto e principio funzionale

Eaton DILM80 è un membro della famosa serie di contattori DILM, progettato per il controllo diretto di motori AC trifasi e altri carichi di potenza. Il suo principio di funzionamento fondamentale è l'attuazione elettromagnetica. Quando una tensione di controllo viene applicata alla bobina del contattore, genera un campo magnetico che tira in un nucleo mobile, chiudendo meccanicamente i contatti di potenza principali. Questa azione completa il circuito trifase, permettendo al flusso di corrente al motore. Dopo aver desenergiato la bobina, un meccanismo a molla restituisce il nucleo mobile alla sua posizione originale, costringendo i contatti principali ad aprirsi e interrompere in modo sicuro l'alimentazione. Questa funzionalità fondamentale di make-and-break è la base di tutte le operazioni start-stop per i motori.

Nel contesto di un avviatore di motore, il contattore DILM80 funge da componente di commutazione. In genere è accoppiato con un relè di sovraccarico termico, che fornisce una protezione essenziale contro i danni del motore da un eccessivo prelievo di corrente causato da sovraccarichi o guasti di fase. L'intero assemblaggio è progettato per un facile montaggio su una rotaia DIN standard, semplificando l'installazione e la manutenzione. Il DILM80 è caratterizzato dalle sue dimensioni compatte, che aiutano a risparmiare spazio nei pannelli di controllo, e la sua capacità di gestire alte correnti di ingresso associate all'avvio del motore, garantendo un funzionamento affidabile su milioni di cicli meccanici.

2.Specifiche tecniche e dati sulle prestazioni

Il DILM80 è definito da un insieme completo di parametri tecnici che ne dictono la gamma di applicazione. È valutato per una corrente operativa nominale, tipicamente fino a 80A alla categoria di utilizzo AC-3, che copre l'avvio e l'arresto dei motori a gabbia di scoiattolo. La tensione operativa nominale è di 690V AC, rendendola adatta ai comuni sistemi di alimentazione industriale trifase. La tensione della bobina di controllo, come specificato per questo modello, è progettata per 230V 50Hz e 240V 60Hz, consentendo di essere controllata direttamente da trasformatori di controllo standard o uscite PLC in molte regioni.

La resistenza elettrica è una metrica critica delle prestazioni, con il DILM80 valutato per un alto numero di cicli operativi, spesso in milioni, in condizioni di carico nominale. La sua resistenza meccanica è ancora superiore, dimostrando la robustezza del suo design. Il contattore è dotato di un design compatto che è conforme agli standard internazionali per le dimensioni, facilitando la sostituzione facile e l'interoperabilità. Possiede anche un'alta capacità di resistenza alla corrente di cortocircuito, permettendogli di rimanere intatti in caso di guasto a valle fino a quando un interruttore di protezione funziona. Il prodotto porta certificazioni globali come UL, CSA e CE, affermando la sua conformità agli standard internazionali di sicurezza e prestazioni.

Caratteristiche 3.Design e dettagli di costruzione

Robusta costruzione e sistema di estinzione dell'arco

Eaton DILM80 è costruito per la longevità e l'affidabilità in ambienti esigenti. L'alloggio è costruito in materiale termoplastico auto-estingente di alta qualità che fornisce eccellente resistenza meccanica e resistenza al tracciamento. I contatti principali sono tipicamente fatti di ossido di argento-cadmio o di un materiale analogamente avanzato che offre un'eccellente resistenza alla saldatura e all'erosione da arco elettrico. Una caratteristica chiave di qualsiasi contattore AC a 3 poli di potenza è il suo cascata ad arco e il DILM80 è dotato di un efficiente sistema di estinzione dell'arco deionico. Questo sistema utilizza piastre metalliche per dividere, raffreddare e spegnere l'arco elettrico che si forma quando i contatti si aprono sotto carico, garantendo una rapida interruzione della corrente e proteggendo i contatti dall'usura eccessiva.

Modularità e flessibilità del contatto ausiliario

Un notevole vantaggio di progettazione del DILM80 è la sua modularità. Può essere facilmente montato con una varietà di blocchi di contatto ausiliari snap-on. Questi blocchi, disponibili in configurazioni normalmente aperte e normalmente chiuse, forniscono contatti aggiuntivi collegati meccanicamente al funzionamento del contattore principale. Questi contatti ausiliari sono essenziali per la costruzione di circuiti di interblocco, la segnalazione dello stato del contattore ai controllori logici programmabili (PLC) o il controllo delle luci indicatori, migliorando così la funzionalità complessiva del sistema di controllo senza richiedere spazio aggiuntivo o cablaggio complesso.

Progettazione e manutenzione del terminal

Il contattore è progettato con terminali di tipo pinza e facile da usare che facilitano connessioni di cavi sicure e affidabili. Questi terminali sono spesso progettati per accettare una gamma di dimensioni di cavi e possono essere facilmente accessibili con strumenti standard, riducendo il tempo di installazione. Alcune versioni possono anche essere dotate di coperchi trasparenti che consentono l'ispezione visiva dei contatti principali senza smontare l'unità, che è una caratteristica preziosa per la manutenzione preventiva e la risoluzione dei problemi.

Aree di applicazione 4.Primary e soluzioni industriali

Il contattore AC a 3 poli Eaton DILM80 trova un ampio uso come componente critico nei centri di controllo dei motori (MCC) per il controllo di pompe, ventilatori, compressori e nastri trasportatori in impianti industriali. La sua affidabilità è fondamentale per le linee di produzione automatizzate dove i tempi di fermo non programmati possono portare a significative perdite finanziarie. Nel settore dell'edilizia commerciale, è un cavallo di lavoro nei sistemi HVAC, controllando i compressori e i ventilatori nei chiller, nelle unità di trattamento dell'aria e nelle torri di raffreddamento, contribuendo ad un efficiente controllo del clima.

Oltre all'avvio del motore, il DILM80 è utilizzato anche in applicazioni di distribuzione di potenza, come la commutazione del condensatore per la correzione del fattore di potenza e gli interruttori di trasferimento automatico per sistemi di alimentazione in standby. Il suo robusto design lo rende adatto per applicazioni pesanti come il controllo delle gru, scale mobili e macchinari industriali dove frequenti avvii e fermate sono comuni. La configurazione dell'avviatore del motore, che combina il DILM80 con un relè di sovraccarico, fornisce una soluzione completa e compatta per OEM (Produttori di attrezzature originali) macchinari da costruzione per l'industria dell'imballaggio, dell'alimentazione e delle bevande e dell'acqua / delle acque reflue.

5.Vantaggi operativi e vantaggi economici

Migliorata affidabilità del sistema e ridotti tempi di fermo

Il principale vantaggio operativo dell'Eaton DILM80 è la sua comprovata affidabilità. I materiali di alta qualità e l'ingegneria di precisione si traducono in un contattore in grado di sopportare milioni di operazioni, riducendo al minimo il rischio di guasti. Ciò si traduce direttamente in un aumento del tempo di funzionamento della macchina e una riduzione dei costi di manutenzione. La chiara marcatura dei terminali e la facilità di aggiungere contatti ausiliari riducono anche il tempo necessario per l'installazione e le modifiche, portando a costi di manodopera inferiori.

Efficienza energetica e sicurezza

I contattori moderni come il DILM80 sono progettati tenendo conto dell'efficienza energetica. I circuiti della bobina sono ottimizzati per un basso consumo di energia, riducendo il costo operativo del sistema di controllo. Inoltre, il meccanismo di contatto a azionamento positivo e l'estinzione dell'arco affidabile migliorano la sicurezza operativa garantendo uno stato di contatto chiaro e contenendo arci elettrici. La conformità agli standard internazionali garantisce che il componente soddisfi rigorosi requisiti di sicurezza, che sono essenziali per la protezione sia del personale che delle attrezzature.

Domande frequenti (FAQ)

Qual è la differenza fondamentale tra un contattore e un avviatore di motore?

Un contattore AC a 3 poli come l'Eaton DILM80 è un interruttore elettromagnetico progettato per gestire carichi ad alta corrente e la sua unica funzione è quella di aprire e chiudere un circuito di alimentazione. Un avviatore di motore è un'unità funzionale più completa che comprende un contattore come elemento di commutazione centrale, oltre all'aggiunta cruciale di un relè di sovraccarico. Il relè di sovraccarico fornisce una protezione dedicata per il motore contro il surriscaldamento dovuto a correnti eccessive da sovraccarichi o perdita di fase, che il contattore da solo non fornisce.

Il DILM80 può essere utilizzato sia per sistemi di alimentazione 50Hz che 60Hz?

Sì, il modello specificato DILM80 con una bobina nominale per 230V 50Hz / 240V 60Hz è progettato per la compatibilità con entrambe le frequenze di potenza comuni. Questa doppia classificazione offre una notevole flessibilità per le apparecchiature che possono essere impiegate in diverse regioni geografiche o all'interno di strutture con diverse alimentazioni. Tuttavia, è sempre fondamentale verificare la specifica marcatura della tensione della bobina sul contattore stesso per assicurarsi che corrisponda alla tensione di alimentazione di controllo disponibile.

Qual è il significato della categoria di utilizzo AC-3?

La categoria di utilizzo AC-3 è una classificazione standardizzata definita dallo standard IEC. Specifica il dovere di un dispositivo di commutazione per "avviare motori a gabbia di scoiattolo e spegnersi durante l'esecuzione". In sostanza, significa che il contattore è valutato per sopportare l'alta corrente di ingresso (in genere 6-10 volte la corrente a carico completo) che si verifica quando un motore si avvia, ed è anche in grado di rompere la corrente a carico completo del motore una volta che è fino alla velocità. Questa è la valutazione più comune per applicazioni di avviamento motori di uso generale.

Come selezionare il relè di sovraccarico corretto da accoppiare con il contattore DILM80?

Il relè di sovraccarico deve essere selezionato in base alla corrente a pieno carico (FLC) del motore che è destinato a proteggere. Eaton offre una gamma di relè di sovraccarico abbinati appositamente progettati per essere montati direttamente sui contattori della serie DILM. La selezione prevede la scelta di un relè il cui raggio di regolazione corrente include il FLC del motore. Un corretto coordinamento tra la capacità di rottura del contattore e le caratteristiche di innescamento del relè garantisce una protezione completa e sicura del motore.

Quale manutenzione è necessaria per un contattore come il DILM80?

La manutenzione è generalmente minima ma importante per l'affidabilità a lungo termine. Si tratta di ispezioni visive periodiche per segni di danni fisici o surriscaldamento (decolorazione). Il contattore deve essere de-energizzato e i contatti possono essere ispezionati per eccessiva erosione o saldatura; Alcune versioni hanno copertine trasparenti per questo scopo. Mantenere l'unità pulita e libera da polvere e umidità eccessive è anche cruciale. Si raccomanda di seguire i programmi di manutenzione descritti nella documentazione ufficiale di Eaton.
