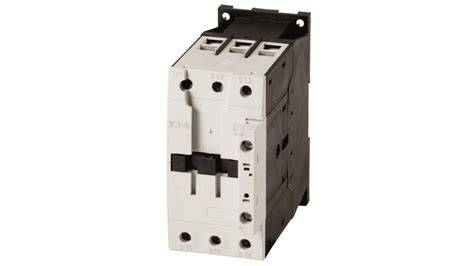

Eaton DILM50 230V / 240V AC-DC contattore industriale pesante

Il DILM50 Eaton (230V50Hz, 240V60Hz) è un contattore industriale ad alte prestazioni progettato per la commutazione e il controllo affidabili di motori trifasi e altri carichi elettrici ad alta potenza. Come versatile contattore AC DC all'interno della famosa serie DIL di Eaton, è progettato per gestire una corrente operativa massima di 50A ed è adatto per un'ampia gamma di tensione, tra cui 230V a 50Hz e 240V a 60Hz. Questo contattore a tre poli è una pietra angolare nei pannelli di controllo industriali, fornendo una soluzione durevole ed efficiente per l'automazione di macchinari pesanti. Il suo design enfatizza la lunga durata di servizio, la sicurezza operativa e l'integrazione senza problemi in diversi sistemi energetici globali, rendendolo un componente affidabile in applicazioni che vanno dalla produzione e dalla trasformazione alle infrastrutture commerciali.

1. Panoramica del prodotto e integrazione del sistema

Il DILM50 fa parte della famiglia completa di contattori DIL di Eaton, conosciuti per la loro robusta costruzione e le certificazioni globali. Questo modello specifico agisce come un interruttore azionato elettricamente, utilizzando un circuito di controllo a bassa potenza (attivato dalla sua bobina AC 230V) per creare e interrompere in modo sicuro circuiti di motore ad alta potenza. È un componente fondamentale nella costruzione di assemblaggi di avviatore di motori, spesso accoppiati con relè di sovraccarico per una protezione completa del motore. Il design del contattore è ottimizzato per una facile installazione, supportando sia il montaggio del pannello che l'attaccamento della rotaia DIN, che fornisce flessibilità per i progettisti di armadi di controllo e gli integratori di sistemi.

2.Specifiche tecniche e dati sulle prestazioni

Il DILM50 è definito da una serie di robuste specifiche elettriche e meccaniche che garantiscono la sua affidabilità in ambienti esigenti.

Classificazioni elettriche: dispone di una corrente operativa massima di 50A ed è nominale per una tensione di controllo di 230V AC. Il dispositivo vanta un'alta tensione di isolamento di 690V, migliorando il suo margine di sicurezza e la durata.

Configurazione del contatto: questo modello è configurato come un contattore principale a tre poli con tre contatti di alimentazione normalmente aperti (NO). Inoltre, viene fornito con contatti ausiliari integrati - due normalmente aperti (NO) e due normalmente chiusi (NC) - che sono cruciali per il controllo dell'edificio e la logica di interblocco all'interno di un sistema di automazione più grande.

Fisico e ambientale: il contattore è progettato per funzionare in modo affidabile in un intervallo di temperatura da -25°C a +40°C. Con un peso sostanziale di 996,4 grammi, riflette una costruzione solida e robusta progettata per la resistenza industriale.

Caratteristiche di progettazione 3.Core e costruzione

Costruzione robusta e qualità dei materiali

La costruzione fisica del contattore industriale DILM50 dà priorità alla longevità e alle prestazioni costanti. L'uso di materiali di alta qualità nei suoi contatti e alloggi garantisce resistenza all'usura elettrica e agli impatti meccanici. Le connessioni a vite forniscono un'interfaccia sicura e affidabile per il cablaggio di alimentazione e controllo, riducendo al minimo il rischio di connessioni sciolte che possono portare a guasti.

Contatti ausiliari integrati per la logica di controllo

Una caratteristica chiave che migliora la sua funzionalità è l'inclusione di più contatti ausiliari integrati (2 NO + 2 NC). Questi contatti ausiliari funzionano in congiunzione con i contatti di alimentazione principali, consentendo al DILM50 di gestire contemporaneamente il carico ad alta potenza e segnalare il suo stato (ad esempio, on o off) ai controllori logici programmabili (PLC) o altri dispositivi di controllo. Ciò elimina la necessità di blocchi di contatto ausiliari esterni, risparmiando spazio e semplificando il cablaggio dell'armadio.

Certificazioni e conformità globale

La serie DILM50 è supportata da diverse certificazioni internazionali, che attestano la sua conformità ai rigorosi standard di sicurezza e qualità. Queste certificazioni garantiscono che il contattore possa essere impiegato con fiducia in una vasta gamma di progetti industriali in diverse regioni, sapendo che soddisfa benchmark riconosciuti per prestazioni e sicurezza.

Aree di applicazione 4.Primary e soluzioni industriali

La versatilità dell'Eaton DILM50 lo rende adatto a un'ampia gamma di applicazioni industriali.

Centri di controllo del motore: è ideale per il controllo di motori trifasi in pompe, compressori, ventilatori e nastri trasportatori, fornendo la capacità di commutazione per avviare, fermare e proteggere questi beni critici.

Sistemi di automazione industriale: all'interno di linee di produzione e lavorazione automatizzate, questo contattore industriale viene utilizzato per controllare i motori delle macchine, le unità di alimentazione idrauliche e altri attuatori ad alta potenza, garantendo un controllo operativo preciso.

Sistemi commerciali e infrastrutturali: il contattore trova applicazione in ambienti commerciali, come il controllo di ascensori, scale mobili e sistemi HVAC, dove è richiesta una commutazione affidabile di carichi induttivi pesanti.

5.Vantaggi operativi e vantaggi economici

Alta affidabilità e vita elettrica prolungata

Il DILM50 è progettato per una lunga vita operativa, in grado di sopportare un alto numero di cicli di commutazione elettrica. Questa durata si traduce in una riduzione dei bisogni di manutenzione e in un costo totale di proprietà inferiore, poiché il contattore non richiede una sostituzione frequente anche in cicli di lavoro impegnativi.

Migliorata sicurezza del sistema

La sicurezza è un vantaggio fondamentale. L'alta tensione di isolamento (690V) fornisce un margine di sicurezza extra. Inoltre, i contatti ausiliari integrati possono essere utilizzati nei circuiti di interblocco di sicurezza, contribuendo a prevenire l'avvio involontario della macchina e a proteggere sia il personale che le attrezzature.

Installazione e manutenzione semplificate

La progettazione per il montaggio su rotaie DIN e terminali chiari e accessibili riduce notevolmente i tempi di installazione. La natura modulare della serie DIL significa anche che accessori e pezzi di ricambio sono facilmente disponibili, semplificando sia l'installazione iniziale che le operazioni di manutenzione future.

Prospettiva estesa: il ruolo dei contattori nei sistemi di controllo industriale

Comprendere il contesto più ampio di come dispositivi come il DILM50 si adattano agli ecosistemi industriali è fondamentale per una corretta selezione e applicazione.

1.The ruolo del contattore nella gestione del motore

Un contattore è il cavallo di lavoro del controllo del motore. A differenza di un semplice interruttore, è progettato per gestire le alte correnti di ingresso sperimentate quando un motore si avvia. In una configurazione tipica, il contattore industriale è combinato con un relè di sovraccarico. Il contattore è responsabile della realizzazione e della rottura del circuito, mentre il relè di sovraccarico protegge il motore dai danni dovuti alla corrente eccessiva nel tempo. Il DILM50, con il suo rating 50A, è perfettamente adatto per questo ruolo nel controllo di motori di media potenza.

Funzionamento del contattore 2.AC vs.DC

Mentre il DILM50 (230V50Hz, 240V60Hz) è un contattore AC DC nel senso che la serie DIL include modelli per tensioni di controllo della bobina AC e DC, questa variante specifica utilizza una bobina AC per il suo funzionamento. La serie DIL più ampia comprende modelli con bobine DC, che offrono un consumo di energia ancora più basso e possono essere controllati direttamente da uscite PLC, una caratteristica evidenziata in tutta la linea di prodotti DIL. Questa flessibilità consente agli ingegneri di selezionare il tipo di bobina che corrisponde meglio all'alimentazione del loro sistema di controllo.

Domande frequenti (FAQ)

Qual è la differenza fondamentale tra un contattore e un relè?

Un contattore è progettato per commutare correnti e potenze più elevate, tipicamente utilizzate per controllare motori e carichi pesanti come quelli gestiti dal relè DILM50.A 50A è generalmente utilizzato per circuiti di controllo e segnale a corrente inferiore. I contattori spesso hanno funzionalità di soppressione dell'arco integrate per spegnere l'arco elettrico che si forma quando le alte correnti vengono interrotte.

Il DILM50 può essere utilizzato sia per carichi di alimentazione AC che DC?

Il DILM50 (230V50Hz, 240V60Hz) è progettato principalmente come dispositivo a tre poli per commutare carichi di alimentazione a CA trifase. Le sue specifiche sono definite per tensione e corrente CA. Per la commutazione di carichi DC, è necessario selezionare un contattore DC specificamente valutato della gamma DIL per garantire prestazioni adeguate e capacità di interruzione dell'arco.

Qual è lo scopo dei contatti ausiliari su questo contattore?

I contatti ausiliari integrati (2 NO + 2 NC) sono contatti a bassa corrente che funzionano contemporaneamente con i contatti di potenza principali. Sono utilizzati per creare circuiti di controllo e monitoraggio. Ad esempio, un contatto può essere utilizzato per illuminare una luce indicatore "on", mentre un altro può fornire un segnale di stato a un PLC o essere utilizzato in un circuito di sicurezza di interblocco per impedire l'avvio di una macchina a meno che una protezione non sia chiusa.

Come selezionare il contattore giusto per un motore specifico?

La selezione si basa principalmente sulla corrente a pieno carico (FLA) del motore e sulla tensione di alimentazione. La corrente operativa nominale del contattore (50A per il DILM50) deve essere uguale o superiore alla FLA del motore. La potenza nominale del motore (in kW o HP) alla tensione di alimentazione data deve anche essere controllata rispetto alla capacità del contattore. Fai sempre riferimento ai codici elettrici locali e alla documentazione del produttore.

Quali certificazioni ha il DILM50 per sicurezza e qualità?

I contattori della serie DILM, inclusi i DILM50, portano varie certificazioni internazionali come UL, CSA e altri, confermando che sono stati testati e soddisfano rigorosi standard globali per la sicurezza e le prestazioni.
