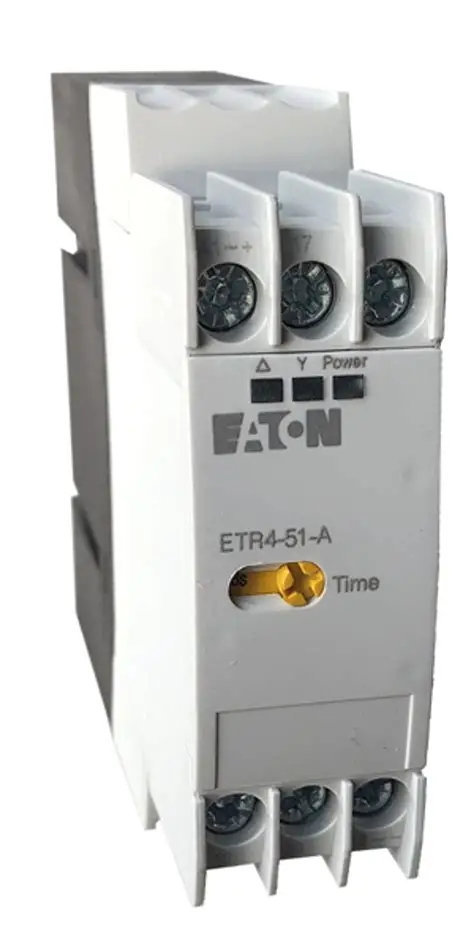

Eaton ETR4-51-A Industrial DIN Rail Mount AC/DC Timer Relay 24-240V

L'Eaton ETR4-51-A è un relè timer robusto e specializzato progettato principalmente per applicazioni di avvio a delta stellare nei sistemi di controllo dei motori industriali. Come relè DIN, offre una facile installazione all'interno di pannelli di controllo standard e fornisce un controllo preciso del cronometro con un intervallo regolabile da 3 a 60 secondi. Questo relè Timer Eaton garantisce un funzionamento affidabile sotto tensioni variabili (24-240V AC / DC) ed è costruito per resistere alle rigorose esigenze degli ambienti industriali, rendendolo una scelta ideale per l'automazione e la protezione di macchinari azionati a motore.

Panoramica del prodotto e funzionalità di base

L'Eaton ETR4-51-A appartiene alla serie ETR4 di relè timer di Eaton, una gamma nota per la sua durata e i suoi design specifici per l'applicazione. Questo particolare modello funziona come relè del timer delta stella, un componente critico per ridurre le correnti di ingresso durante l'avvio del motore. Passando un motore elettrico da una configurazione stella (wye) a una configurazione delta dopo un tempo predefinito, riduce al minimo lo stress meccanico ed elettrico, estendendo così la vita operativa del motore. Il dispositivo dispone di un singolo intervallo di temporizzazione e di un'uscita relè di cambio, configurata come interruttore DPDT (Double-Pole Double-Throw), che fornisce la flessibilità del circuito necessaria per la commutazione stella-delta.

Il suo design è incentrato sulla semplicità e sulle prestazioni. Il relè del timer Eaton è progettato per un'alta precisione di ripetizione e prestazioni affidabili, sfruttando un design che garantisce intervalli di temporizzazione coerenti. L'unità è alloggiata in un modulo compatto di larghezza di soli 22,5 mm, consentendo il montaggio ad alta densità su binari DIN all'interno di armadi di controllo, che rappresenta un significativo vantaggio di risparmio di spazio in configurazioni industriali complesse.

Specifiche tecniche e dati sulle prestazioni

L'ETR4-51-A funziona su un'ampia gamma di tensione di alimentazione da 24 a 240 volt, sia AC che DC, rendendolo altamente versatile per varie applicazioni di circuiti di controllo in diverse regioni e standard. Il suo relè di uscita è nominale per 3 Ampere fino a 250 volt AC, in grado di commutare direttamente le bobine del contattore in un circuito di controllo del motore.

Questo relè DIN offre un intervallo di temporizzazione tra 3 secondi e 60 secondi. Questa gamma è ideale per il tempo tipico necessario per i motori per raggiungere la velocità operativa prima della transizione dalla connessione stellare alla connessione delta. Il dispositivo utilizza un blocco terminale a vite per le connessioni elettriche, garantendo un contatto sicuro e affidabile, e ha un rating di protezione IP20, che lo protegge dall'ingresso di oggetti solidi più grandi di 12,5 millimetri.

Fisicamente, il modulo misura 22,5 mm di larghezza, 82,5 mm di altezza e 103 mm di profondità, conformi alle dimensioni standard per dispositivi DIN montati su rotaie. È progettato per funzionare efficacemente in un intervallo di temperatura ambiente da -20°C a +60°C, garantendo stabilità in tipici ambienti industriali.

Caratteristiche di progettazione e qualità della costruzione

Costruzione robusta e componenti affidabili

L'Eaton ETR4-51-A è costruito con materiali di alta qualità per garantire un'affidabilità a lungo termine. La sua costruzione comprende una robusta custodia che protegge l'elettronica interna dalla polvere e da piccoli impatti fisici, come indicato dalla sua classificazione IP20. L'uso di un tipo di connessione a terminale a vite garantisce una connessione elettrica ferma e resistente alle vibrazioni, che è cruciale in ambienti industriali dove le macchine possono indurre vibrazioni significative.

Funzionamento e indicazione user-friendly

Questo relè del timer è progettato per una semplice impostazione e monitoraggio. Il periodo di temporizzazione è impostato utilizzando un quadrante o un potenziometro sulla parte anteriore dell'unità, consentendo una facile regolazione senza la necessità di una programmazione complessa. Un indicatore LED fornisce una chiara conferma visiva dello stato operativo del relè, segnalando quando il dispositivo è alimentato e quando il ciclo di temporizazione è attivo, che aiuta nella rapida risoluzione dei problemi e nella diagnostica del sistema.

Aree di applicazione primarie e soluzioni industriali

L'applicazione primaria e più critica per l'Eaton ETR4-51-A è il controllo di motori asincroni trifasi utilizzando un metodo di avvio delta stella. Questo metodo di avvio è onnipresente nei settori industriali per motori superiori a una certa potenza nominale, poiché riduce drasticamente la corrente di avvio di circa un terzo rispetto all'avvio diretto in linea. Questa riduzione aiuta a prevenire i calo di tensione nella rete di alimentazione e riduce lo stress termico sugli avvolgimenti del motore.

Oltre al controllo del motore standard, questo relè trova uso in varie sequenze di automazione industriale. Viene utilizzato in macchinari come sistemi trasportatori, pompe di grandi dimensioni, ventilatori industriali e compressori, ovunque sia necessario un avvio fluido e controllato del motore sia per l'efficienza operativa che per la sicurezza delle attrezzature. La sua affidabilità lo rende adatto anche per applicazioni nei sistemi di gestione degli edifici, il controllo delle attrezzature HVAC e i processi automatizzati negli impianti di trattamento delle acque.

Vantaggi operativi e vantaggi economici

Migliorata protezione del sistema e longevità

Facilitando una transizione fluida stella-delta, questo relè timer Eaton svolge un ruolo diretto nella protezione dei costosi beni del motore dagli effetti dannosi di alta corrente di ingresso. Questa protezione si traduce in tempi di fermo ridotti per la manutenzione e intervalli più lunghi tra riparazioni o sostituzioni del motore, offrendo un significativo risparmio sui costi durante il ciclo di vita dell'attrezzatura.

Efficienza di installazione ed efficienza dei costi

Il design compatto della rotaia DIN dell'ETR4-51-A consente un uso efficiente dello spazio all'interno dei pannelli di controllo. Questa compattezza significa che i costruttori di pannelli possono progettare contenitori più piccoli e più economici. La semplicità della sua configurazione di temporizzazione analogica elimina la necessità di strumenti di programmazione specializzati o formazione, riducendo i tempi di messa in servizio e i costi di manodopera associati. La sua ampia accettazione di tensione semplifica anche la gestione dell'inventario, poiché lo stesso modello di relè può essere utilizzato in più applicazioni con diverse tensioni di controllo.

Domande frequenti (FAQ)

Qual è la funzione specifica del relè del timer Eaton ETR4-51-A?

L'ETR4-51-A è specificamente progettato per l'avvio del motore delta stellare. Controlla il passaggio di un motore trifase da una configurazione stellare (per l'avvio a tensione ridotta) a una configurazione delta (per il funzionamento a piena tensione) dopo un ritardo di tempo predefinito di 3 a 60 secondi. Questo processo limita l'alta corrente di ingresso all'avvio, proteggendo il motore e la rete di alimentazione.

Quali sono i valori elettrici chiave per i contatti di uscita di questo relè?

L'uscita di questo relè timer Eaton è costituita da un relè di cambio con configurazione DPDT. I suoi contatti sono nominali per un massimo di 3 Ampere a 250 volt AC. Questa nomina è sufficiente per controllare le bobine dei contattori utilizzati nei tipici circuiti di avvio del motore.

L'ETR4-51-A è adatto sia per tensioni di controllo AC che DC?

Sì, una caratteristica significativa di questo relè del timer DIN è la sua alimentazione a vasta gamma. Può funzionare sia su tensioni AC che DC da 24V a 240V. Questa versatilità consente di essere integrato in una vasta gamma di sistemi di controllo senza richiedere un modulo di alimentazione separato.

Come è impostato il periodo di temporizzazione su questo relè timer analogico?

L'ETR4-51-A è un timer analogico. Il periodo di cronometro desiderato all'interno del suo intervallo da 3 a 60 secondi è impostato manualmente, in genere regolando un potenziometro rotativo o un quadrante situato sulla faccia del dispositivo. Questo offre una configurazione semplice e intuitiva senza la necessità di interfacce digitali.

Quali certificazioni detiene questo dispositivo per la sicurezza e la qualità?

Sebbene gli elenchi specifici di certificazione non siano stati dettagliati nei risultati della ricerca, dispositivi come la serie ETR4 di Eaton sono tipicamente progettati e testati per soddisfare i principali standard internazionali di sicurezza (ad esempio, UL, CE) e qualità, garantendo prestazioni affidabili nei mercati globali.
