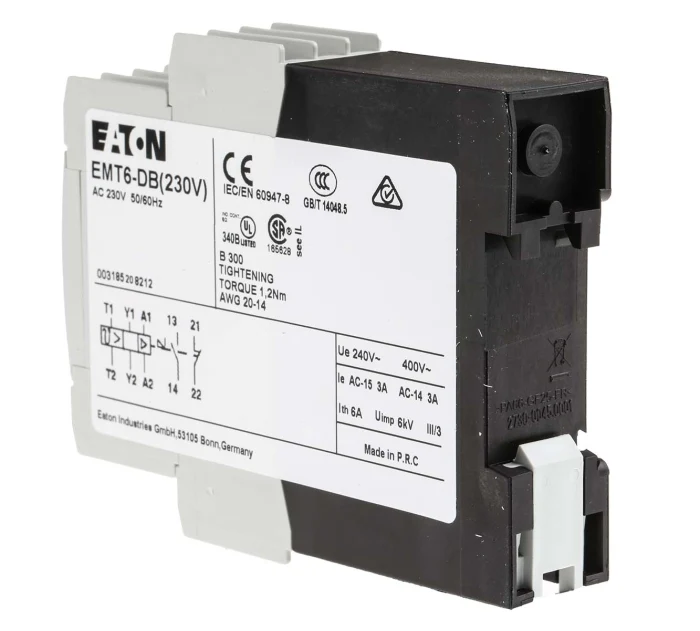

Eaton EMT6-DB (230V) Motor Overload Protection Relay con Termistore PTC

L'Eaton EMT6-DB (230V) è un sofisticato relè di sovraccarico del motore che integra la tecnologia di relè termistor PTC per fornire una protezione completa per motori elettrici e macchinari associati in ambienti industriali esigenti. Questo dispositivo è specificamente progettato per proteggere le attrezzature dal surriscaldamento causato da faticosi compiti di avvio, frenata, irregolarità di tensione e alte frequenze di commutazione. Monitorando continuamente la temperatura attraverso sensori termistori PTC direttamente incorporati negli avvolgimenti del motore, questo relè termistorico PTC offre uno strato critico di difesa, evitando costosi tempi di fermo e estendendo la durata operativa dei motori in applicazioni che vanno dall'automazione industriale ai complessi sistemi di controllo delle macchine. Le sue funzionalità di reset flessibili e l'ampio portafoglio di certificazione lo rendono una scelta versatile e affidabile per applicazioni globali.

1. Panoramica del prodotto e principi operativi fondamentali

L'Eaton EMT6-DB (230V) funziona come un relè di sovraccarico dedicato al motore, un componente critico in qualsiasi centro di controllo del motore. Il suo ruolo primario è quello di scollegare il circuito del motore quando rileva condizioni di funzionamento anormali che potrebbero portare a surriscaldamento e danni. A differenza dei tradizionali relè di sovraccarico termico che si basano esclusivamente su strisce bimetalliche e misura di corrente, questo dispositivo migliora la protezione rispondendo direttamente alle condizioni di temperatura effettive all'interno del motore tramite termistori PTC (coefficiente di temperatura positivo).

Questi termistori PTC sono resistenze sensibili alla temperatura collocate direttamente negli avvolgimenti, cuscinetti o cambio del motore. A temperature normali, i termistori presentano una bassa resistenza. Tuttavia, una volta superata una soglia di temperatura predeterminata, la loro resistenza aumenta drasticamente. Il relè termistor EMT6-DB(230V)PTC monitora questo cambiamento di resistenza. Quando viene rilevata una condizione di guasto, il relè si spegne, segnalando al contattore associato di interrompere il circuito e quindi prevenire i danni al motore. Questo monitoraggio diretto della temperatura fornisce un metodo di protezione più accurato e affidabile rispetto ai sistemi basati su calcoli indiretti.

2.Specifiche tecniche e attributi di progettazione

L'EMT6-DB (230V) è progettato per una tensione di controllo di 230 V AC. I suoi contatti ausiliari sono nominali per 400 V AC e 3 A, rendendolo adatto a varie configurazioni di circuito di controllo. Il dispositivo presenta un design compatto e risparmioso di spazio con dimensioni di circa 102mm x 78mm x 22,5mm, facilitando una facile integrazione nei pannelli di controllo. È progettato per il montaggio standard su rotaie DIN, con un'opzione per il montaggio a vite utilizzando un adattatore, che offre flessibilità durante l'installazione.

Questo relè di sovraccarico del motore è progettato per funzionare in modo affidabile in un ampio intervallo di temperatura ambiente da -25°C a +45°C. Consuma una potenza nominale di 2W, indicando il suo funzionamento energeticamente efficiente. Il relè è dotato di un interruttore selettore di reset manuale/remoto, un pulsante di prova per controlli funzionali e indicatori LED chiari per lo stato di potenza e guasto, che aiutano nella diagnosi rapida e nella risoluzione dei problemi. Inoltre, il modello EMT6-DB (230V) include una memoria di guasto e offre sicurezza a tensione zero, garantendo un funzionamento sicuro anche in caso di guasto della tensione di alimentazione.

Caratteristiche 3.Key e vantaggi funzionali

Capacità di circuito a doppio sensore per un monitoraggio migliorato

Una caratteristica distintiva di questa serie di relè termistor PTC è la sua capacità di supportare due circuiti di sensore. Ciò consente a un singolo dispositivo di monitorare le temperature in due punti separati, come ad esempio il monitoraggio simultaneo degli avvolgimenti del motore e della temperatura del cuscinetto o della temperatura dell'olio del cambio. Questa capacità di doppio monitoraggio fornisce uno schema di protezione più completo, può essere utilizzato per implementare un sistema di allarme precoce e offre una soluzione economica ed efficiente rispetto all'installazione di due dispositivi di monitoraggio separati.

Funzioni di reset e diagnostica flessibili

L'EMT6-DB (230V) fornisce agli operatori più opzioni di reset tramite un interruttore selettore, incluso il reset manuale, automatico e remoto. Questa flessibilità è fondamentale per diversi protocolli operativi e di sicurezza. Il pulsante di prova integrato consente una prova funzionale sicura e regolare del relè senza la necessità di simulare una condizione di guasto sul motore reale. I chiari indicatori LED per lo stato di potenza e guasto consentono una diagnosi visiva rapida, riducendo il tempo medio di riparazione (MTTR) durante un interruzione.

Sicurezza e conformità robuste per uso globale

Questo relè di sovraccarico del motore è progettato per soddisfare rigorose norme internazionali, tenendo certificazioni UL, CSA e CE. I suoi circuiti sensori sono isolati dalla tensione di alimentazione di controllo, migliorando la sicurezza operativa per il personale. L'inclusione della sicurezza a tensione zero garantisce che le indicazioni di guasto siano mantenute e il sistema rimanga in uno stato sicuro anche durante guasti di tensione di alimentazione, evitando riavvi inaspettati e potenziali pericoli.

4.Scopo di applicazione e soluzioni industriali

L'Eaton EMT6-DB (230V) è indispensabile in ambienti industriali dove l'affidabilità del motore è fondamentale. È ideale per la protezione dei motori in macchine soggette a operazioni impegnative come frequenti avviamenti e fermate, carichi pesanti e frenatura. Il suo monitoraggio diretto della temperatura lo rende particolarmente efficace per proteggere i motori da esplosioni (EEx e).

Le applicazioni vanno oltre la protezione dell'avvolgimento del motore. Questo relè termistor PTC viene utilizzato anche per monitorare le temperature nei cuscinetti del motore, nelle scatole di cambio e nei sistemi di raffreddamento, fornendo un approccio olistico alla salute della macchina. Ciò lo rende un componente critico in settori come la produzione, l'automazione dei processi, il trattamento delle acque e la movimentazione dei materiali, dove aiuta a migliorare la sicurezza generale del sistema, ridurre i costi di manutenzione e prevenire le perdite di produzione a causa di guasti del motore.

Prospettiva estesa: il ruolo dei relè termistici PTC nella protezione del motore moderno

Comprendere il passaggio tecnologico dai tradizionali relè di sovraccarico ai sistemi avanzati di relè termistor PTC è fondamentale per apprezzare il valore dell'EMT6-DB (230V).

Protezione termica 1.Traditional vs.Advanced PTC Termistor

I relè di sovraccarico termico tradizionali proteggono i motori simulando le caratteristiche termiche del motore utilizzando una striscia bimetallica riscaldata dalla corrente del motore. Sebbene siano efficaci contro i sovraccarichi generali, non possono tener conto di fattori come scarsa ventilazione, alta temperatura ambiente o raffreddamento squilibrato, che portano anche a un surriscaldamento pericoloso.

Al contrario, un relè termistor PTC come l'EMT6-DB (230V) offre una protezione diretta e precisa. Poiché i sensori PTC sono fisicamente incorporati negli avvolgimenti del motore, misurano la temperatura operativa effettiva della parte più critica del motore, indipendentemente dalla causa del riscaldamento. Ciò fornisce una riflessione più accurata e affidabile dello stato termico del motore, proteggendolo dai sovraccarichi, dalle condizioni del rotore bloccato e dal raffreddamento insufficiente con maggiore precisione. Questo metodo di rilevamento diretto della temperatura è un significativo passo evolutivo nella tecnologia di protezione del motore.

2.Linee guida per l'integrazione e la selezione del sistema

L'integrazione dell'EMT6-DB (230V) in un sistema di controllo del motore richiede l'accoppiamento con un contattore del motore compatibile. I termistori PTC incorporati nel motore devono essere collegati ai terminali del sensore del relè. È fondamentale verificare che il motore sia dotato di questi sensori PTC e che la loro caratteristica (temperatura di marcia) sia compatibile con le specifiche del relè.

Quando si sceglie un relè di sovraccarico del motore per un'applicazione specifica, gli ingegneri devono considerare le varianti della serie EMT6. Lo standard EMT6 offre il reset automatico. Il modello EMT6-DB, discusso qui, aggiunge un selettore di reset manuale/remoto, un pulsante di prova e una memoria di guasto. La variante EMT6-DBK include inoltre la protezione contro i cavi corti del sensore e la sicurezza a tensione zero. La scelta del modello corretto dipende dalle funzioni di sicurezza richieste, dal metodo di reset desiderato e dalla criticità dell'applicazione.

Domande frequenti (FAQ)

Quali sono i vantaggi operativi del selettore di reset manuale/remoto dell'EMT6-DB(230V)?

Il selettore di reset manuale/remoto fornisce flessibilità operativa e migliora la sicurezza. In modalità "Manuale", il relè deve essere fisicamente ripristinato in loco sul dispositivo dopo un viaggio, consentendo al personale di ispezionare l'attrezzatura prima del riavvio. L'opzione di ripristino "Remoto" consente di ripristinare il relè da un pannello di controllo, utile per installazioni automatizzate o difficili da raggiungere. Questa flessibilità consente di adattare la strategia di reset alle specifiche procedure operative e di sicurezza dello stabilimento.

In che modo la protezione basata sul termistor PTC in questo relè differisce da un relè di sovraccarico termico bimetallico convenzionale?

Un relè bimetallico convenzionale fornisce protezione in tempo inverso basata esclusivamente sulla corrente che scorre attraverso il circuito del motore. Imita la curva di riscaldamento del motore ma non misura la temperatura effettiva. Il relè termistor PTC offre il monitoraggio diretto della temperatura all'interno degli avvolgimenti del motore tramite sensori. Ciò significa che risponde al vero stato termico del motore, offrendo protezione non solo da sovracorrente, ma anche da altre cause di surriscaldamento come alta temperatura ambiente, ventilazione bloccata o avvii frequenti, con conseguente protezione del motore più completa e precisa.

La capacità di circuito a doppio sensore può essere utilizzata per creare un sistema di pre-allarme?

Sì, la disponibilità di due ingressi sensori indipendenti è una caratteristica chiave che può essere sfruttata per un sistema di pre-allarme o di allarme. Un circuito sensore può essere impostato su una soglia di temperatura inferiore per fornire un avviso precoce prima che si raggiunga una temperatura critica, consentendo agli operatori di indagare e intervenire prima che si verifichi un completo arresto. Il secondo circuito del sensore può essere impostato sulla temperatura critica di avviamento. Ciò consente la manutenzione predittiva e può aiutare a prevenire interruzioni di produzione inutili.

Questo relè è adatto per proteggere i motori in atmosfere potenzialmente esplosive?

Il relè termistor EMT6-DB(230V) PTC è progettato per essere utilizzato nella protezione dei motori in diversi ambienti esigenti. Si nota che la serie EMT6, con il suo monitoraggio diretto della temperatura tramite termistori PTC, è adatta per la protezione dei motori EEx e protetti dalle esplosioni. Tuttavia, per qualsiasi applicazione specifica in un'atmosfera potenzialmente esplosiva, è essenziale verificare le certificazioni attuali e complete e garantire che l'intero sistema, incluso il motore, i sensori e il relè, sia approvato per l'uso in quella specifica classificazione dell'area pericolosa.

Qual è il significato della funzione di sicurezza a tensione zero nella variante EMT6-DBK?

La funzione di sicurezza a tensione zero, presente nella variante EMT6-DBK di fascia superiore, è una funzione di sicurezza critica. Assicura che se si verifica un guasto di tensione di alimentazione, l'indicazione di guasto del relè sia mantenuta. Ciò impedisce alla macchina di riavviare automaticamente una volta ripristinata l'alimentazione se c'era un guasto prima della perdita di energia. Questa funzione è vitale per proteggere sia il personale che le attrezzature da startup inaspettate, in linea con i moderni standard di sicurezza delle macchine.
