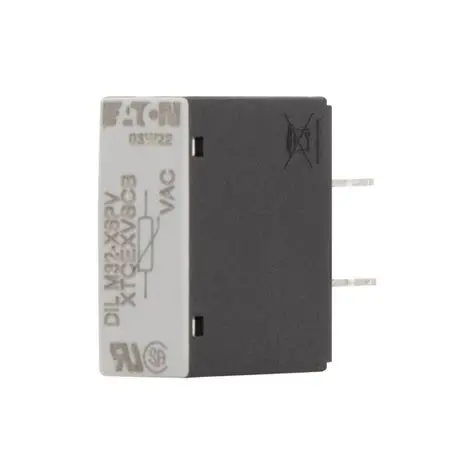

Eaton DILM32-XSPV240 240V AC contattore industriale protezione contro le sovratensioni

Eaton DILM32-XSPV240 rappresenta una fusione critica di robusta commutazione di potenza e elettronica di protezione avanzata, formando una soluzione completa per il controllo di motori AC in ambienti industriali esigenti. Questo dispositivo è un contattore Eaton DIL32 pre-dotato di un soppressore integrato, specificamente progettato per mitigare picchi di tensione e transienti elettrici che minacciano regolarmente la longevità e l'affidabilità dei componenti di controllo. Progettata per sistemi trifasi con una tensione di bobina di 240V AC, questa combinazione affronta una sfida fondamentale nell'automazione industriale: fornire commutazione affidabile proteggendo proattivamente la bobina del contattore e il circuito di controllo più ampio da sovratensioni dannose. Il suo design integrato elimina la necessità di selezione e cablaggio separati dei componenti, offrendo un approccio semplificato per migliorare i tempi di funzionamento del sistema e ridurre i costi di manutenzione in applicazioni che vanno dal controllo del compressore e della pompa ai macchinari industriali e agli avviatori di motori pesanti.

1. Panoramica del prodotto e principio operativo di base

Al suo centro, il DILM32-XSPV240 è un contattore di alta qualità e di media resistenza della famosa serie DILM di Eaton, nota per la sua affidabilità e lunga durata elettrica. Il contattore funziona come un interruttore azionato elettricamente, dove un segnale di controllo a bassa potenza alimenta una bobina elettromagnetica, chiudendo meccanicamente i contatti di potenza per consentire al flusso di corrente a un carico, come un motore elettrico. Il valore innovativo di questo modello specifico risiede nel modulo soppressore di tensione integrato fisicamente ed elettricamente direttamente sul contattore. Questo soppressore è un circuito di serratura di tensione, tipicamente utilizzando un varistor di ossido di metallo (MOV) o una combinazione di tecnologie, che agisce come valvola di sollevamento della pressione ad alta velocità per il rumore elettrico. Quando una tensione transitoria sulle linee di alimentazione della bobina supera una soglia sicura, il soppressore crea istantaneamente un percorso a bassa impedenza, deviando l'energia pericolosa dalla bobina delicata e impedindo al picco di alta tensione di rompere l'isolamento della bobina. Questa protezione integrata è cruciale non solo per il contattore stesso, ma anche per qualsiasi dispositivo di controllo sensibile nel circuito, come le uscite del controller logico programmabile (PLC).

Il principio operativo garantisce che la bobina elettromagnetica, che è altamente induttiva, sia protetta dai picchi di tensione che genera intrinsecamente durante la de-energizzazione. Secondo la legge di Lenz, il crollo improvviso del campo magnetico quando il segnale di controllo viene rimosso induce una forza elettromotrice inversa (back-EMF) che può raggiungere diverse migliaia di volt. Senza un soppressore di sovratensione, questo transiente sottolinea ripetutamente l'isolamento della bobina e gli elementi di commutazione collegati, portando a un guasto prematuro. La soluzione integrata del DILM32-XSPV240 gestisce questo fenomeno automaticamente, garantendo un decomposizione fluida del campo magnetico e serrando la tensione a un livello sicuro, salvaguardando così l'intero circuito di controllo.

2.Specifiche tecniche e caratteristiche chiave

Il DILM32-XSPV240 è definito da un insieme di specifiche elettriche e meccaniche precise che determinano la sua idoneità per varie applicazioni. Il dispositivo è valutato per una tensione operativa di 240 Volt AC a 50/60 Hz per la sua bobina, rendendolo compatibile con le tensioni di controllo industriali comuni. I contatti di potenza principali sono tipicamente nominali per una corrente sostanziale, spesso fino a 32 Ampere a 690V AC per la categoria di utilizzo AC-3 (commutazione del motore a gabbia di scoiattolo), confermando la sua capacità di controllare motori trifasi di media potenza. Il soppressore integrato di sovratensione è progettato per gestire le energie di sovratensione coerenti con gli ambienti industriali, con un robusto tempo di risposta di serratura nel raggio dei nanosecondi per neutralizzare rapidamente i transienti in rapida crescita.

Fisicamente, il contattore segue un'impronta standardizzata per un facile montaggio su una rotaia o un pannello DIN e il suo design spesso include contatti ausiliari che possono essere aggiunti come moduli per scopi di controllo e segnalazione. I materiali utilizzati nella costruzione, come il materiale di contatto per la resistenza a arco lungo e la robusta custodia termoplastica, sono selezionati per la durata e la conformità agli standard internazionali di sicurezza. Il dispositivo funziona efficacemente in un ampio intervallo di temperatura ambiente, tipicamente da -25 ° C a + 60 ° C, ed è progettato per resistere alle vibrazioni e agli urti comuni in ambienti industriali. Le sue certificazioni, come UL, CE e CCC, garantiscono la conformità globale e la sicurezza.

Caratteristiche 3.Design e dettagli di costruzione

Architettura di protezione integrata e connettività

La caratteristica di progettazione più significativa del DILM32-XSPV240 è il suo soppressore integrato. Non si tratta di un accessorio esterno che richiede cablaggio e montaggio separati; si tratta di un modulo installato in fabbrica che diventa una parte integrante dell'assemblaggio del contattore. Questa integrazione offre numerosi vantaggi: riduce il numero di singoli componenti nel pannello di controllo, riduce al minimo i punti di cablaggio (che sono posizioni di guasto potenziali) e garantisce una connessione corretta e affidabile del soppressore, poiché è pre-cablato dal produttore. Il soppressore è specificamente sintonizzato per proteggere la bobina del contattore e la sua presenza è spesso indicata da un modulo visibile sulla parte superiore o laterale del corpo del contattore.

Costruzione robusta per la longevità industriale

Eaton progetta i contattori della serie DILM per milioni di cicli operativi. I contatti di potenza sono fatti di leghe a base di argento, come ossido di cadmio d'argento (AgCdO) o ossido di stagno d'argento (AgSnO2), che forniscono eccellente resistenza all'erosione dell'arco e resistenza alla saldatura. Il sistema magnetico è ottimizzato per un basso consumo di energia e un funzionamento silenzioso. L'intero assemblaggio è ospitato in un materiale termoplastico auto-estingente di alta qualità resistente alle sostanze chimiche, alla luce UV e agli impatti meccanici. Questa robusta costruzione garantisce che il contattore, e per estensione il suo soppressore integrato, fornisca prestazioni affidabili durante una durata di servizio prolungata, anche in ambienti duri contenenti polvere, umidità e gas corrosivi.

Modularità e Servizabilità

Mentre il soppressore di sovratensione è integrato, il design complessivo della gamma di contattori DILM spesso mantiene un certo grado di modularità. Blocchi di contatto ausiliari, interblocchi meccanici e temporizzatori pneumatici possono tipicamente essere aggiunti ai lati dell'unità di base, consentendo la personalizzazione della funzionalità di controllo senza alterare la commutazione di potenza del nucleo o le capacità di protezione. Questa filosofia di progettazione rende il DILM32-XSPV240 un blocco di costruzione flessibile che può essere adattato a complesse esigenze logiche di controllo mantenendo la sua integrità protettiva fondamentale.

Aree di applicazione 4.Primary e soluzioni industriali

Il DILM32-XSPV240 trova la sua applicazione primaria in qualsiasi ambiente industriale dove i motori AC trifasi sono controllati e l'affidabilità operativa è fondamentale. È un componente fondamentale nei centri di controllo dei motori (MCC) per il controllo di pompe, ventilatori e compressori in impianti di trattamento dell'acqua, sistemi HVAC e impianti di produzione industriali. In queste applicazioni, il soppressore integrato è fondamentale per la protezione contro i transienti generati in loco da grandi carichi del motore o introdotti dalla rete elettrica.

Il dispositivo è altrettanto vitale in automazione e macchinari, dove agisce come contattore di potenza primario per macchine utensili, sistemi trasportatori, macchine per imballaggio e celle robotiche. In questi ambienti, controlli elettronici sensibili come PLC e azionamenti sono onnipresenti. Il soppressore di sovratensione garantisce che i picchi di tensione generati dalla bobina del contattore non reagiscano al cablaggio di controllo e danneggiano questi costosi componenti, evitando così costosi tempi di fermo e riparazioni. Inoltre, è una scelta eccellente per applicazioni che coinvolgono il telecomando, dove i cavi di controllo lunghi sono più suscettibili a raccogliere le sovratensioni indotte da fulmini o il rumore dai cavi di alimentazione adiacenti, rendendo la protezione integrata una polizza assicurativa economicamente efficace.

5.Vantaggi operativi e vantaggi economici

Migliorata affidabilità del sistema e ridotti tempi di fermo

Il vantaggio operativo più diretto è l'aumento significativo dell'affidabilità del sistema. Supprimendo in modo proattivo i transienti di tensione, il DILM32-XSPV240 protegge non solo se stesso ma l'intero circuito di controllo. Ciò porta a una drastica riduzione dei guasti inspiegabili, burnout della bobina del contattore e moduli di uscita PLC danneggiati. Il risultato è una maggiore efficienza complessiva dell'attrezzatura (OEE) attraverso una riduzione delle interruzioni di produzione non pianificate, che è una metrica economica critica per qualsiasi operazione di produzione o processo.

Costo totale di proprietà più basso e ingegneria semplificata

Il design integrato del soppressore di sovratensione contribuisce a ridurre il costo totale di proprietà in diversi modi. Semplifica la fase di ingegneria e progettazione eliminando la necessità di specificare, sorgere e cablare un modulo di soppressione separato. Ciò risparmia sui costi dei componenti, sui costi di inventario e sul tempo di assemblaggio del pannello. Da una prospettiva di manutenzione, avere una singola unità pre-assemblata riduce la complessità della risoluzione dei problemi e l'inventario di pezzi di ricambio, poiché i tecnici hanno solo bisogno di stoccare un SKU invece di due. La durata di servizio prolungata del contattore protetto riduce ulteriormente i costi di sostituzione a lungo termine, rendendolo un investimento finanziariamente solido nel ciclo di vita del sistema di controllo.

Domande frequenti (FAQ)

Contro quali tipi di transienti di tensione protegge il soppressore integrato?

Il soppressore integrato del DILM32-XSPV240 è progettato principalmente per proteggere contro due tipi principali di transienti. Il primo e più comune è il picco di commutazione induttiva generato dalla bobina del contattore quando è de-energizzato. Il secondo comprende transienti generati esternamente da fonti come la commutazione della rete di utilità, i fulmini su linee elettriche distanti o il funzionamento di altri grandi carichi induttivi (ad esempio, grandi motori o solenoidi) all'interno dello stesso impianto. Il soppressore fissa questi picchi ad alta tensione di breve durata a un livello sicuro, evitando il guasto dell'isolamento nella bobina e nei dispositivi di controllo collegati.

Questo contattore con soppressore integrato può essere utilizzato con un azionamento a frequenza variabile (VFD)?

Un contattore come il DILM32-XSPV240 è tipicamente utilizzato sul lato di ingresso di un VFD per fornire un mezzo per scollegare l'azionamento dall'alimentazione di rete, una funzione spesso richiesta dai codici elettrici. In questo ruolo, il suo soppressore di sovratensione protegge la bobina del contattore e il circuito di controllo che lo comanda. Tuttavia, non sostituisce un contattore di uscita dedicato sul lato di carico di un VFD e non protegge da tutti i tipi di rumore elettrico a cui un VFD potrebbe generare o essere suscettibile. Per proteggere il VFD stesso da grandi sovratensioni della linea elettrica, di solito si raccomanda un dispositivo di protezione contro le sovratensioni dedicato all'ingresso dell'unità.

Qual è la differenza chiave tra un circuito RC e un varistor (MOV) utilizzato per la soppressione?

Entrambe sono tecnologie di soppressione comuni, ma funzionano in modo diverso. Un snubber RC (Resistor-Capacitor) sopprime i transienti assorbendo l'energia e rallentando il tempo di aumento della tensione, che è molto efficace per i picchi veloci e ad alta frequenza generati da carichi induttivi. Un varistor (MOV), o varistor di ossido di metallo, è un dispositivo di serratura di tensione; presenta una resistenza molto alta sotto tensione normale ma diventa istantaneamente una resistenza bassa quando viene superata una tensione soglia, shunting così la corrente di sovratensione. Il soppressore integrato in dispositivi come il DILM32-XSPV240 può utilizzare una o una combinazione di queste tecnologie per fornire una protezione completa.

In che modo la progettazione integrata beneficia le procedure di installazione e manutenzione?

Il design integrato offre vantaggi significativi sia per l'installazione che per la manutenzione. Per l'installazione, semplifica il processo riducendo il numero di componenti da montare e cablare. L'installatore ha solo bisogno di collegare i cavi di alimentazione e controllo al contattore, senza cablaggio aggiuntivo necessario per il soppressore. Ciò risparmia tempo e riduce il potenziale di errori di cablaggio. Per la manutenzione, semplifica la risoluzione dei problemi e la gestione dei ricambi. Una condizione di guasto è tracciata a una singola unità e la sostituzione è un singolo dispositivo pre-assemblato, che riduce al minimo i tempi di fermo della macchina durante le operazioni di riparazione critiche.

Ci sono alcune considerazioni specifiche di cablaggio o installazione per questo modello?

Mentre l'integrazione semplifica il cablaggio, devono ancora essere seguite le migliori pratiche standard per l'installazione dei contattori. Ciò include l'uso di conduttori di dimensioni corrette, assicurando che le connessioni terminali siano strette alla coppia specificata e attuando una corretta segregazione tra il cablaggio di alimentazione e controllo per ridurre al minimo le interferenze elettromagnetiche. È inoltre fondamentale assicurarsi che la tensione di alimentazione della bobina (240V AC in questo caso) corrisponda con precisione alla tensione di controllo disponibile. Il dispositivo deve essere installato in una custodia appropriata che fornisca un grado definito di protezione (rating IP) contro polvere e umidità in base all'ambiente di funzionamento.
