Eaton DILM32-01 3 polo contattore industriale di potenza 40A valutazione

Eaton DILM32-01 è un componente fondamentale dei pannelli di controllo industriali, rappresentando un contattore a 3 poli di alta qualità progettato per applicazioni esigenti. Come membro della serie DILM di Eaton, questo contattore industriale è progettato per fornire prestazioni affidabili e di lunga durata nel controllo di carichi trifasi, in particolare motori elettrici. La sua funzione primaria è quella di creare e interrompere ripetutamente circuiti elettrici, consentendo il controllo a distanza di attrezzature che vanno da semplici pompe e ventilatori a macchinari complessi. Con una costruzione robusta che garantisce un'elevata durata meccanica ed elettrica, il DILM32-01 è una soluzione versatile ed essenziale per progettisti di sistemi e costruttori di pannelli in vari settori, dalla produzione e dal controllo dei processi alla gestione delle infrastrutture e degli edifici.

1. Panoramica del prodotto e principio operativo

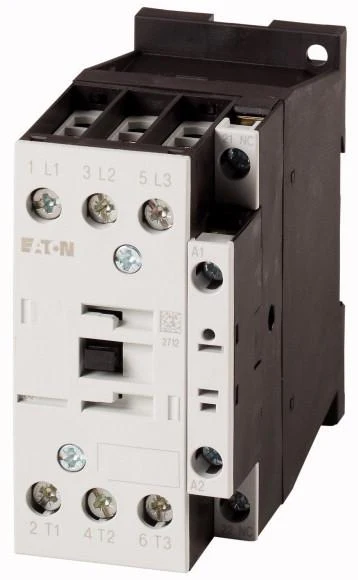

L'Eaton DILM32-01 è un contattore a 3 poli azionato elettromeccanicamente, il che significa che utilizza una bobina elettromagnetica per aprire o chiudere tre insiemi di contatti di potenza principali contemporaneamente. Il nucleo del suo funzionamento è semplice: quando la tensione di controllo viene applicata ai terminali della bobina (tipicamente designati A1 e A2), genera un campo magnetico che tira in un'armatura mobile. Questo movimento fisico viene trasferito ai contatti principali, chiudendoli e permettendo alla corrente di fluire al carico. Quando la bobina è de-energizzata, un meccanismo a molla restituisce l'armatura alla sua posizione originale, costringendo i contatti principali ad aprire e interrompere il circuito. Questo principio elettromeccanico affidabile e provato fornisce un eccellente isolamento elettrico tra il circuito di controllo e il circuito principale ad alta potenza.

Questo modello specifico è progettato per applicazioni di lavoro standard AC-3, che è la categoria per avviare e fermare motori a gabbia di scoiattolo. Il "32" nella sua designazione si riferisce alla sua corrente nominale, indicando che è adatto per motori fino a 15 kW (20 CV) a 400V. Il DILM32-01 fa parte di un sistema modulare, che consente il collegamento diretto di blocchi di contatto ausiliari, interblocchi meccanici e altri accessori, che migliora la sua funzionalità e adattabilità a schemi di controllo complessi.

2.Specifiche tecniche e caratteristiche prestazionali

Il DILM32-01 è caratterizzato da un insieme di precisi parametri tecnici che definiscono il suo campo di applicazione. È nominale per una tensione operativa fino a 690V AC e una tensione nominale di isolamento di 1000V. La sua corrente termica nominale, Ith, è 32 A, e per la categoria di utilizzo standard AC-3, è nominale per 15 kW a 400V. La tensione di controllo della bobina è disponibile in una vasta gamma di tensioni standard AC e DC, consentendo l'integrazione in praticamente qualsiasi architettura di sistema di controllo.

Le prestazioni di questo contattore industriale sono impressionanti. È progettato per un elevato numero di operazioni elettriche, spesso nella gamma di milioni di operazioni meccaniche, mostrando la sua durata. Il dispositivo dispone di una bobina di tenuta a basso consumo di energia, che riduce il consumo di energia e la generazione di calore nel pannello di controllo dopo l'aumento iniziale di tensione. Inoltre, è progettato per resistere ad alte correnti di ingresso, che sono comuni quando si avviano carichi induttivi come motori, garantendo un funzionamento affidabile per tutta la sua vita utile.

Caratteristiche 3.Design e dettagli di costruzione

Costruzione robusta e selezione dei materiali

La costruzione fisica del DILM32-01 è incentrata sulla durata e sulla sicurezza. L'alloggio è realizzato in plastiche di ingegneria auto-estingenti di alta qualità che forniscono un'eccellente resistenza agli impatti, alle sostanze chimiche e al calore. Ciò garantisce un funzionamento sicuro e protegge dalla diffusione del fuoco. I contatti principali sono tipicamente fatti di leghe a base di argento come ossido di argento-cadmio (AgCdO) o ossido di argento-stagno (AgSnO2), che offrono proprietà superiori di estinzione dell'arco, resistenza alla saldatura e erosione a basso contatto, tutti i quali contribuiscono alla lunga vita elettrica del contattore.

Modularità e integrazione degli accessori

Una caratteristica chiave di questo contattore a 3 poli è il suo design modulare. L'unità di base può essere facilmente espansa con blocchi di contatto ausiliari snap-on, che possono fornire contatti normalmente aperti (NO) o normalmente chiusi (NC) per l'uso in circuiti di controllo e segnalazione. Ciò consente a un singolo contattore di fornire feedback a un controller logico programmabile (PLC) sul suo stato. Inoltre, un accessorio di interblocco meccanico può essere montato tra due contattori DILM32-01 per evitare che si chiudano contemporaneamente, una caratteristica di sicurezza critica per applicazioni come i controlli di inversione del motore. Anche i timer pneumatici possono essere collegati per introdurre un funzionamento ritardato.

Sicurezza e conformità ambientale

Il DILM32-01 è stato progettato e testato per soddisfare le principali norme internazionali, tra cui IEC / EN 60947-4-1, che regola i contattori a bassa tensione e gli avviatori di motori. La conformità a queste norme garantisce un certo livello di prestazioni, sicurezza e qualità. Il contattore dispone tipicamente di marcature terminali chiare, protezioni per la sicurezza dell'operatore e una copertura trasparente per la polvere per i terminali della bobina. Molte varianti sono anche dotate di impronte di montaggio standardizzate, consentendo una facile sostituzione e installazione su binari DIN standard.

Aree di applicazione 4.Primary e soluzioni industriali

L'applicazione primaria del contattore industriale Eaton DILM32-01 è il controllo di motori elettrici trifasi. Ciò lo rende onnipresente in ambienti industriali. Lo troverete nei pannelli di controllo per sistemi trasportatori, dove avvia e ferma i motori di azionamento. Viene utilizzato nelle macchine utensili per controllare motori a pompa a fuso e refrigerante. Nei sistemi HVAC, è impiegato per far funzionare compressori e grandi motori ventilatori in unità di trattamento dell'aria commerciali.

Oltre al controllo del motore, questo contattore a 3 poli è anche perfettamente adatto per commutare altri carichi trifase resistivi e induttivi. Ciò include elementi di riscaldamento industriali, banche di trasformatori e banche di condensatori per la correzione del fattore di potenza. La sua affidabilità lo rende un componente preferito per applicazioni infrastrutturali critiche, come impianti di trattamento dell'acqua, stazioni di pompaggio e sistemi di distribuzione di energia, dove il guasto non è un'opzione. La sua versatilità garantisce che sia un elemento fondamentale nei pannelli di automazione nei settori manifatturiero, alimentare e delle bevande e automobilistico.

5.Vantaggi operativi e vantaggi economici

Migliorata affidabilità del sistema e uptime

L'elevata durata meccanica ed elettrica del DILM32-01 si traduce direttamente in una riduzione dei tempi di fermo non pianificati per macchinari e processi. Il suo design robusto è resistente alle tensioni elettriche dell'interruzione dell'arco e all'usura meccanica del frequente funzionamento. Questa affidabilità garantisce che le linee di produzione continuino a funzionare e i processi critici rimangano operativi, il che rappresenta un significativo vantaggio economico in termini di produttività e evitamento dei costi di manutenzione.

Gestione semplificata di manutenzione e inventario

La natura modulare del sistema DILM32-01 semplifica la manutenzione e riduce i costi di inventario. Invece di stoccare assemblaggi di contattori completi per diverse funzioni, un impianto può stoccare unità di base standard e una selezione di moduli accessori comuni. Se un contatto ausiliario fallisce, solo quel blocco specifico ha bisogno di sostituzione, non l'intero contattore. Questa modularità, combinata con la lunga durata del prodotto, si traduce in un costo totale di proprietà inferiore durante la durata del pannello di controllo.

Flessibilità e facilità di integrazione

Per costruttori di pannelli e integratori di sistemi, il DILM32-01 offre una flessibilità eccezionale. La disponibilità di più tensioni di bobina consente la standardizzazione della progettazione in diversi sistemi di tensione di controllo. Il montaggio e il cablaggio semplici risparmiano tempo prezioso durante l'assemblaggio del pannello. La possibilità di aggiungere accessori significa che lo stesso contattore di base può essere configurato per una semplice funzione start/stop o un più complesso schema di controllo interbloccato e monitorato, fornendo una soluzione a prova di futuro che può adattarsi alle esigenze di sistema in evoluzione.

Domande frequenti (FAQ)

Qual è la differenza fondamentale tra un contattore e un relè?

Mentre entrambi sono interruttori elettromeccanici, un contattore a 3 poli come il DILM32-01 è specificamente progettato per gestire carichi ad alta corrente, tipicamente motori, e dispone di contatti di alimentazione per il circuito trifase principale insieme al potenziale per contatti ausiliari. Un relè di uso generale è tipicamente più piccolo, ha una corrente nominale più bassa ed è utilizzato per circuiti di controllo e segnalazione. I contattori sono costruiti con una camera ad arco e materiali di contatto più robusti per gestire gli archi di commutazione ad alta potenza che generano i motori.

Come seleziono la tensione della bobina corretta per il DILM32-01?

La tensione della bobina è un parametro critico di selezione e deve corrispondere alla tensione di controllo disponibile nel sistema. Questa tensione è completamente separata dalla tensione di alimentazione principale che viene commutata. Il DILM32-01 è disponibile con bobine per tensioni comuni AC (ad esempio 24V, 110V, 230V, 400V) e tensioni DC (ad esempio 24V, 110V). È necessario controllare la scheda tecnica del produttore per il numero di articolo specifico corrispondente alla tensione della bobina richiesta per garantire il corretto funzionamento.

Qual è lo scopo di aggiungere contatti ausiliari a questo contattore?

I contatti ausiliari sono contatti a bassa corrente che sono collegati meccanicamente al movimento del contattore principale. Sono utilizzati per fornire feedback sullo stato al sistema di controllo. Ad esempio, un contatto ausiliario normalmente aperto può essere collegato a una luce pilota per indicare quando il motore sta funzionando, o in un ingresso PLC per confermare che il contattore ha tirato con successo. Un contatto ausiliario normalmente chiuso potrebbe essere utilizzato in un circuito di interblocco di sicurezza.

Il DILM32-01 può essere utilizzato per invertire un motore trifase?

Sì, ma richiede due contattori DILM32-01 e un accessorio di interblocco meccanico. Invertire un motore trifase comporta lo scambio di due delle tre fasi. I due contattori sono cablati per fornire queste diverse sequenze di fase. L'interblocco meccanico è montato fisicamente tra loro per evitare che entrambi siano alimentati allo stesso tempo, il che causerebbe un severo cortocircuito fase-a-fase.

Quali sono i segni tipici che un contattore come il DILM32-01 necessita di sostituzione?

I segni visibili includono l'erosione a contatto o la saldatura che può essere vista durante l'ispezione, un rumore chiacchierato o zumbido da una bobina che non funziona o segni di surriscaldamento sui terminali o sul corpo. I segni operativi includono il contattore che non riesce a tirare in modo coerente, il motore collegato che non inizia o il contattore che cade inaspettatamente sotto carico. Le ispezioni termografiche regolari possono anche rilevare problemi di surriscaldamento prima che portino a guasti.
