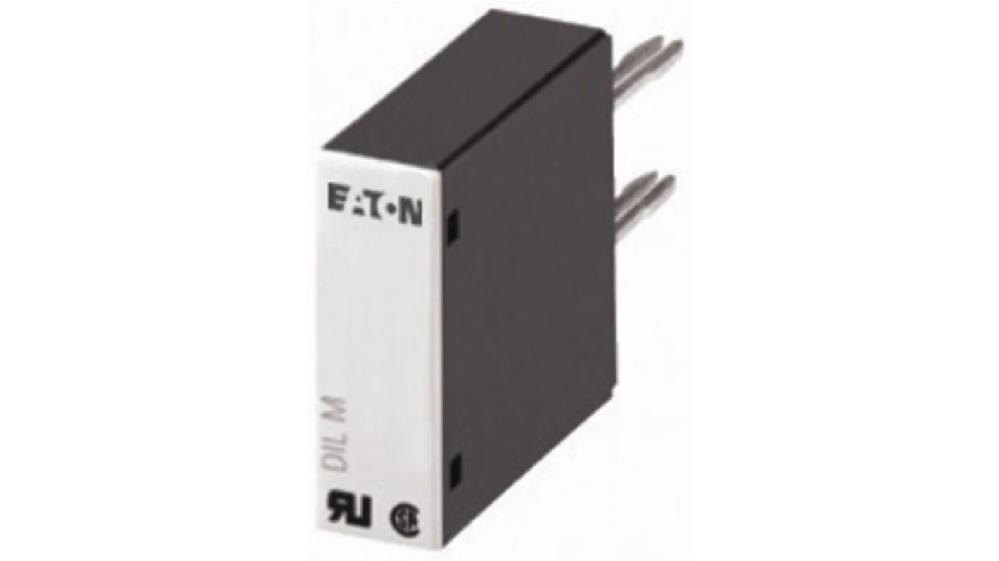

Eaton DILM12-XSPV240 Contattori Protettore da Surge Suppressore Varistor

L'Eaton DILM12-XSPV240 rappresenta un'integrazione critica di una robusta tecnologia di contattore e una sofisticata funzionalità di protezione contro le sovratensioni, specificamente progettata per proteggere i circuiti di controllo sensibili da transienti di tensione dannosi. Questo innovativo dispositivo combina un contattore DILM12 con un soppressore varistor integrato, creando una soluzione completa per applicazioni in cui il rumore elettrico e i picchi di tensione rappresentano una costante minaccia per l'affidabilità operativa. Integrando senza problemi un varistor di ossido di metallo direttamente nel circuito della bobina del contattore, questa unità serra attivamente le sovratensioni transitorie, proteggendo così la bobina del contattore dal degrado dell'isolamento e dal guasto prematuro. Questo design a doppio uso non solo migliora la longevità del contattore stesso, ma contribuisce anche alla stabilità generale e all'immunità dal rumore dell'intero sistema di controllo, rendendolo un componente indispensabile nell'automazione industriale, nei sistemi HVAC e nei centri di controllo dei motori.

1. Panoramica del prodotto e principio operativo

Eaton DILM12-XSPV240 è una versione specializzata della collaudata serie di contattori DILM, aumentata con un modulo integrato di soppressione della tensione. Al suo centro, il dispositivo funziona come un contattore elettromeccanico standard, utilizzando una bobina elettromagnetica per aprire e chiudere meccanicamente i contatti di alimentazione per il controllo dei carichi elettrici. La caratteristica distintiva di questo modello è il suo soppressore varistor integrato, una resistenza dipendente dalla tensione che protegge la bobina di funzionamento del contattore. In condizioni normali di tensione, il varistor presenta una resistenza molto alta, che agisce efficacemente come un circuito aperto e rimane passivo all'interno del sistema. Tuttavia, quando si verifica un aumento di tensione o un picco transitorio e supera la tensione di serratura del varistor, la sua resistenza scende istantaneamente a un valore molto basso. Questa azione crea un percorso a bassa impedenza di breve durata che devia la corrente di sovratensione dannosa lontano dai delicati avvolgimenti della bobina, dissipando in modo sicuro l'energia come calore e limitando la tensione attraverso la bobina a un livello sicuro.

Questo principio operativo è fondamentale per mitigare due modalità di guasto primarie nei contattori: burnout della bobina e saldatura a contatto. L'elemento di protezione contro le sovratensioni affronta specificamente il primo evitando gli impulsi ad alta corrente che possono surriscaldarsi e degradare l'isolamento della bobina. La natura integrata di questa soluzione elimina la necessità di moduli di soppressione esterni, che spesso possono essere dimenticati durante l'installazione o la manutenzione, o cablati in modo errato, garantendo così una protezione garantita e semplificando l'intero processo di progettazione e installazione dei pannelli di controllo.

2.Specifiche tecniche e caratteristiche prestazionali

Il DILM12-XSPV240 è caratterizzato da un insieme di precisi parametri elettrici e meccanici che definiscono il suo campo di applicazione. Il dispositivo è progettato per una tensione standard della bobina di 240V AC, che è la tensione di funzionamento nominale per l'attuatore elettromagnetico. Il soppressore varistor integrato viene calibrato con una specifica tensione massima di funzionamento continuo e una tensione di serratura che detta la soglia alla quale inizia a condurre. Le metriche di prestazione chiave includono un'alta corrente nominale di impulso, che definisce la corrente massima di sovratensione singola che il soppressore può gestire senza degrado, e una robusta capacità di assorbimento dell'energia misurata in joule, indicando la sua capacità di dissipare il calore generato da eventi transitori.

Il componente del contattore stesso è valutato per una corrente operativa specifica, in genere in linea con le specifiche della serie DILM12 per applicazioni di commutazione di potenza. La resistenza meccanica è valutata per milioni di operazioni, una cifra che è significativamente supportata dalla presenza della protezione contro le sovratensioni, che impedisce gli urti meccanici e lo stress di isolamento causati dai picchi di tensione durante l'energizzazione e la de-energizzazione della bobina. Il dispositivo è conforme alle norme internazionali pertinenti sia per i contattori che per i dispositivi di protezione contro le sovratensioni, tra cui IEC/EN 60947-4-1 e IEC 61643-11, garantendo un livello verificato di sicurezza e prestazioni. Il design compatto e modulare consente un montaggio diretto su binari DIN standard e l'unità è progettata per un'ampia gamma di temperature ambientali, rendendola adatta ad ambienti industriali esigenti.

Caratteristiche 3.Design e dettagli di costruzione

Architettura di protezione dei circuiti integrati

La caratteristica di progettazione più significativa del DILM12-XSPV240 è l'integrazione monolitica del soppressore varistor direttamente attraverso i terminali della bobina di funzionamento. Questa architettura è molto superiore ai metodi di soppressione esterni perché fornisce una soluzione garantita, zero cablaggio. Il varistor, tipicamente un disco ceramico di ossido di metallo sinterizzato, è alloggiato in modo sicuro all'interno della custodia complessiva del contattore, proteggendolo dai danni fisici e dai contaminanti ambientali. Questo design garantisce che il componente protettivo sia sempre nella corretta configurazione elettrica - parallela alla bobina - senza affidarsi al costruttore di pannelli o al tecnico di manutenzione per installarlo correttamente.

Robusta costruzione elettromeccanica

La base del contattore è costruita per l'affidabilità a lungo termine in condizioni difficili. Il sistema elettromagnetico utilizza un formatore di bobina stampato di precisione e avvolgimenti in rame di alta qualità. Il nucleo è realizzato in acciaio laminato a bassa perdita per garantire un funzionamento efficiente e silenzioso. I contatti principali sono spesso fatti di ossido di argento-cadmio o altri materiali resistenti all'arco, alloggiati in una caduta di arco progettata per spegnere l'arco in modo rapido ed efficiente. L'intero assemblaggio è racchiuso in un materiale plastico auto-estingente che fornisce un'alta resistenza dielettrica e resistenza ai comuni prodotti chimici industriali, oli e polveri. Questa robusta costruzione, combinata con il protettore integrato, crea un dispositivo eccezionalmente resistente alle tensioni elettriche e meccaniche del funzionamento quotidiano.

Aree di applicazione 4.Primary e soluzioni industriali

Eaton DILM12-XSPV240 trova il suo ruolo critico in una vasta gamma di applicazioni dove l'affidabilità del circuito di controllo è fondamentale. Nei centri di controllo dei motori industriali, viene utilizzato per avviare e fermare motori per pompe, ventilatori e compressori. In questi ambienti, i transienti di tensione sono comuni a causa della commutazione di grandi carichi induttivi o eventi del lato delle utilità. Il soppressore varistor integrato garantisce che la bobina del contattore non diventi vittima di questi disturbi elettrici, evitando così spegni inaspettati del motore e fermi di produzione.

Un'altra applicazione importante è nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per edifici commerciali. Questi sistemi hanno spesso contattori che controllano unità di compressore e grandi motori di ventilatore. Il ciclo costante di questi carichi, accoppiato con le lunghe corse del filo tra pannelli di controllo e dispositivi di campo, rende i circuiti di controllo altamente suscettibili ai picchi di tensione indotti. Il DILM12-XSPV240 fornisce una difesa robusta, migliorando il tempo medio tra guasti per l'intero sistema di controllo HVAC. Inoltre, è ampiamente utilizzato nei sistemi automatizzati di movimentazione dei materiali, nelle macchine per l'imballaggio e nel controllo dei processi industriali, dove un singolo guasto del contattore può fermare una linea di produzione complessa e costosa, sottolineando il suo valore nel mantenere l'efficacia generale dell'attrezzatura.

5.Vantaggi operativi e vantaggi economici

Migliorata affidabilità del sistema e uptime

Il principale vantaggio operativo dell'incorporazione di un protettore contro le sovratensioni direttamente nel contattore è il drammatico aumento dell'affidabilità del circuito di controllo. Eliminando i guasti della bobina causati da transienti di tensione, il DILM12-XSPV240 riduce direttamente i tempi di fermo non pianificati. Questo è un fattore economico critico nelle industrie di processo continuo e nella produzione ad alto volume, dove le perdite di produzione per ora di fermo possono essere sostanziali. Il dispositivo garantisce che il contattore, un componente fondamentale del circuito di commutazione di potenza, rimanga operativo durante la sua durata di servizio prevista.

Costo totale di proprietà ridotto e design semplificato

Da una prospettiva economica, questa soluzione integrata riduce il costo totale di proprietà in diversi modi. Elimina la necessità di acquistare, inventario e cavi moduli di soppressione separati, risparmiando sui costi dei componenti, lo spazio di stoccaggio e la manodopera di installazione. Inoltre riduce il tempo di ingegneria necessario per la progettazione del pannello di controllo, poiché la protezione contro le sovratensioni è pre-progettata in un componente standard. Dal punto di vista della manutenzione, semplifica la risoluzione dei problemi e la gestione dei ricambi, poiché i tecnici hanno solo bisogno di stoccare e sostituire un singolo componente unificato invece di più parti. La lunga durata del contattore, risultato diretto della bobina protetta, riduce ulteriormente i costi di sostituzione a lungo termine e contribuisce ad un funzionamento più sostenibile generando meno rifiuti elettronici.

Domande frequenti (FAQ)

In che modo il soppressore varistor integrato differisce dall'uso di un circuito RC esterno o di un diodo?

Un snubber esterno RC (Resistor-Capacitor) o un diodo a ruote libere sono metodi comuni per sopprimere i transienti di tensione attraverso un carico induttivo come una bobina di contattore. Un diodo è altamente efficace nella soppressione del rimborso induttivo da bobine DC ma rallenta drasticamente il tempo di caduta del contattore, che può essere indesiderato. Un snubber RC funziona sia per CA che DC, ma richiede una dimensionazione corretta e aggiunge cablaggio extra. Il soppressore varistor integrato nel DILM12-XSPV240 offre una soluzione equilibrata. Fornisce una protezione robusta per le bobine AC senza ritardare significativamente il tempo di rilascio del contattore e la sua natura integrata garantisce una corretta installazione e prestazioni coerenti senza alcuna ingegneria o cablaggio aggiuntivi.

Qual è la durata di vita tipica del varistor integrato e come influisce sulla manutenzione del contattore?

Il soppressore varistor è un dispositivo a stato solido con una durata di vita finita che viene consumato da eventi transitori. Ogni sollevamento che blocca degrada leggermente il componente. Tuttavia, i varistori di alta qualità, come quelli utilizzati da Eaton, sono progettati per resistere ad un numero molto elevato di transienti industriali tipici durante molti anni di servizio. La modalità di fine vita del varistor è tipicamente un cortocircuito, che coinvolgerebbe in modo permanente la bobina se si verificasse. Per evitare questo, il dispositivo è progettato per fallire in modo sicuro. Il ciclo di manutenzione del contattore stesso generalmente non è influenzato; rimane basato su usura meccanica e erosione a contatto. Il varistor non richiede manutenzione di routine e il suo stato è in genere monitorato indirettamente dal continuo funzionamento affidabile del contattore.

Questo contattore con protezione integrata contro le sovratensioni può essere utilizzato sia in applicazioni di bobina AC che DC?

Eaton DILM12-XSPV240 è specificamente configurato per una bobina AC da 240V, come indicato nel suo numero di modello. La tecnologia del soppressore varistor è intrinsecamente adatta ai circuiti AC. Per applicazioni che richiedono una bobina a corrente continua, sarebbe più appropriato un metodo di soppressione diverso, come un diodo integrato o un modulo soppressore a corrente continua separato. È fondamentale selezionare un modello di contattore con un tipo di tensione e soppressione della bobina che corrisponda con precisione all'alimentazione del circuito di controllo per garantire un corretto funzionamento e una protezione efficace.

Quali sono le conseguenze di non utilizzare un contattore protetto dalle sovratensioni in un ambiente elettrico rumoroso?

Il funzionamento di un contattore standard senza protezione contro le sovratensioni in un ambiente con transienti di tensione significativi può portare a diversi risultati negativi. Il più comune è il degrado graduale e l'eventuale guasto della bobina del contattore. L'isolamento sul filo di rame fine della bobina può rompersi sotto ripetute tensioni ad alta tensione, portando a giri accorciati. Ciò aumenta la corrente della bobina, genera calore eccessivo e provoca un burnout completo della bobina, rendendo il contattore inoperativo. Ciò si traduce in tempi di fermo non pianificati, costose riparazioni di emergenza e la necessità di pezzi di ricambio. Inoltre, il rumore elettrico della bobina può essere accoppiato di nuovo nel cablaggio di controllo, causando potenzialmente malfunzionamenti in dispositivi sensibili come controllori logici programmabili o sensori.
