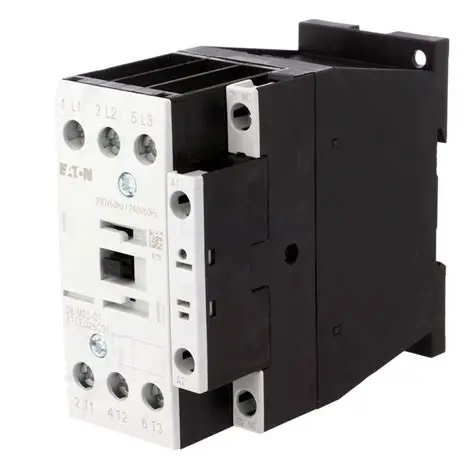

DILM25-01 Contattore di controllo del motore a 3 poli per impiego pesante 230V50Hz, 240V60Hz

Eaton DILM25-01 è un componente fondamentale nei sistemi elettrici industriali, progettato con precisione come un versatile contattore a 3 poli per la commutazione e il controllo affidabili dei motori elettrici. Come contattore di controllo del motore per eccellenza, è progettato per gestire le esigenti condizioni di frequenti operazioni di make-and-break, correnti di ingresso e servizio pesante continuo. Questo dispositivo compatto ma potente funge da interruttore a comando remoto, consentendo l'avvio, l'arresto e la protezione sicuri dei motori AC trifasi, che sono i cavalli di lavoro della moderna automazione, dei sistemi HVAC e delle macchine industriali. La sua robusta costruzione, l'aderenza agli standard internazionali e le capacità di integrazione flessibili lo rendono una scelta preferita per ingegneri e costruttori di pannelli che cercano di migliorare la sicurezza del sistema, automatizzare le sequenze di controllo e garantire la longevità operativa.

1. Panoramica del prodotto e principio funzionale

Eaton DILM25-01 è un membro della famosa serie di contattori DILM, progettato per il controllo di carichi AC trifase. Al suo centro, un contattore di controllo del motore è un interruttore azionato elettricamente. Il DILM25-01 funziona utilizzando un segnale di controllo a bassa potenza, tipicamente da un PLC, relè programmabile o una semplice stazione pulsante, per alimentare una bobina elettromagnetica. Quando questa bobina è alimentata, crea un campo magnetico che tira in un'armatura mobile, chiudendo così più insiemi di contatti di potenza. Nel caso di questo contattore a 3 poli, tre contatti di potenza principali si chiudono contemporaneamente per collegare le tre fasi dell'alimentazione AC al motore. I contatti ausiliari, che sono collegati meccanicamente ma isolati elettricamente, cambiano anche lo stato per fornire feedback per il circuito di controllo, segnalando se il contattore è alimentato o no. La disattivazione della bobina fa sì che una molla restituisca i contatti al loro stato normalmente aperto, interrompendo in modo sicuro l'alimentazione al motore.

2.Specifiche tecniche e dati sulle prestazioni

Il DILM25-01 è caratterizzato da un insieme di precisi rating elettrici e meccanici che definiscono il suo campo di applicazione. È indicato per una corrente operativa nominale di 25 Ampere a 400V AC, rendendolo adatto per il controllo di motori con una potenza nominale fino a 11 kW a 400V. Il contattore a 3 poli è progettato per un'ampia gamma di tensioni di alimentazione, con il circuito di alimentazione principale in grado di gestire fino a 690V AC. La bobina di controllo è disponibile in una varietà di tensioni standard AC e DC, come 24V, 110V, 230V e 400V, fornendo flessibilità per l'integrazione in diversi sistemi di tensione di controllo. La sua durata elettrica è valutata per milioni di operazioni meccaniche, con un alto numero di cicli di make-and-break a pieno carico, mostrando la sua affidabilità per applicazioni di commutazione frequenti. Il dispositivo dispone anche di un'alta capacità di rottura, che gli consente di interrompere in modo sicuro le correnti di sovraccarico, ed è progettato per un consumo di energia minimo nello stato alimentato, contribuendo all'efficienza energetica complessiva del sistema.

Caratteristiche 3.Design e dettagli di costruzione

Robusta custodia e design di sicurezza

L'Eaton DILM25-01 è alloggiato in un contenitore di plastica autoestingente che fornisce un alto grado di protezione contro il contatto accidentale con parti vivi, in genere soddisfa gli standard IP20 di sicurezza delle dita. Questa è una caratteristica di sicurezza critica per qualsiasi contattore di controllo del motore installato in pannelli di controllo industriali. I terminali sono progettati per connessioni sicure e affidabili, spesso accogliendo sia le terminazioni a gabbia che le terminazioni a vite per soddisfare diverse preferenze e standard di installazione. La costruzione complessiva è robusta, in grado di resistere alle sollecitazioni meccaniche degli ambienti industriali, comprese le vibrazioni.

Sistema di contatto e circuito magnetico

Il cuore di questo contattore a 3 poli è il suo ossido di argento-cadmio (AgCdO) o contatti in lega equivalenti a base di argento. Questi materiali offrono un'eccellente resistenza alla saldatura e all'erosione, garantendo una lunga vita elettrica. Il sistema magnetico, che comprende la bobina, il nucleo e l'armatura, è ottimizzato per un funzionamento a basso rumore e un basso consumo di energia. Molte versioni dispongono di un circuito di soppressione transitorio integrato, che protegge l'elettronica di controllo dai picchi di tensione generati dal campo magnetico che crolla quando la bobina è de-energizzata. Inoltre, il contattore è progettato per un facile montaggio su binari DIN standard (TS35), e alcuni modelli offrono interblocchi meccanici opzionali per evitare l'alimentazione simultanea di due contattori in schemi inversori o ridondanti.

Aree di applicazione 4.Primary e soluzioni industriali

Il ruolo primario dell'Eaton DILM25-01 è come contattore di controllo del motore per motori asincroni trifasi. È onnipresente utilizzato in combinazioni di avviatore di motore, spesso accoppiato con relè di sovraccarico termico o interruttori per formare una soluzione completa di avviatore di motore che fornisce commutazione, isolamento e protezione da sovraccarico. Questi assemblaggi sono fondamentali in industrie come la manifattura, dove controllano nastri trasportatori, pompe, ventilatori e macchine utensili.

Oltre all'avvio diretto del motore, questo contattore a 3 poli è ampiamente utilizzato nei sistemi di automazione per il controllo di altri carichi trifasi come elementi di riscaldamento, banche di trasformatori e condensatori di potenza per la compensazione. La sua affidabilità lo rende un componente chiave nei sistemi di gestione degli edifici per il funzionamento di unità di trattamento dell'aria, pompe d'acqua e torri di raffreddamento. La versatilità del dispositivo si estende anche ad applicazioni specializzate come il controllo del compressore, gru e sistemi di sollevamento, e come elemento di controllo della potenza in complessi circuiti di controllo gestiti da PLC.

5.Vantaggi operativi e vantaggi economici

Migliorata sicurezza e affidabilità del sistema

Il DILM25-01 migliora significativamente la sicurezza operativa permettendo ai circuiti di controllo a bassa tensione di commutare in remoto circuiti di motore ad alta potenza. Ciò elimina la necessità per gli operatori di interagire manualmente con attrezzature ad alta tensione. Il suo robusto design garantisce prestazioni costanti su milioni di cicli, riducendo al minimo il rischio di guasti inaspettati e i tempi di fermo di produzione associati. La marcatura chiara dei terminali e la codifica a colori standardizzata dei contatti ausiliari riducono gli errori di cablaggio durante l'installazione e la manutenzione.

Costo-efficienza e manutenzione semplificata

Come componente riconosciuto a livello mondiale e ampiamente disponibile, Eaton DILM25-01 offre un costo totale di proprietà convincente. La sua lunga durata di servizio riduce la frequenza di sostituzione e i costi di inventario. Il design modulare e il montaggio DIN-rail semplificano l'installazione e il layout del pannello, risparmiando tempo e manodopera preziosi durante la fase di costruzione. In caso di necessità di manutenzione, il contattore può essere facilmente sostituito senza disturbare l'intero circuito di controllo, grazie al suo fattore di forma standardizzato e al sistema di connessione, riducendo così i tempi di fermo della macchina e le spese di manutenzione.

6.Standard di integrazione e conformità

Eaton DILM25-01 è progettato per la conformità globale, portando certificazioni da importanti organismi internazionali di standardizzazione come UL, CSA, CE e CCC. È conforme alle norme IEC e EN pertinenti, tra cui IEC 60947-4-1, che regola i contattori a bassa tensione e gli avviatori di motori. Ciò garantisce che le sue prestazioni, sicurezza e affidabilità siano verificate e coerenti in diversi mercati. Il design del contattore facilita anche l'integrazione senza problemi con altri componenti del portafoglio Eaton, come relè di sovraccarico e interruttori, consentendo la creazione di sistemi di controllo e protezione del motore coesi e completamente coordinati.

Domande frequenti (FAQ)

Qual è la differenza fondamentale tra un contattore e un relè?

Mentre entrambi sono interruttori azionati elettromagneticamente, un contattore di controllo del motore come il DILM25-01 è specificamente progettato per gestire carichi ad alta corrente, in genere da 9A a oltre 1000A, ed è utilizzato per controllare circuiti di potenza come motori e riscaldatori. Un relè di uso generale è progettato per correnti più basse, di solito fino a 10-16A, ed è utilizzato principalmente nei circuiti di controllo e segnale. I contattori come il DILM25-01 hanno una costruzione robusta con cadute ad arco per spegnere i potenti arci generati quando si interrompono le correnti del motore, una caratteristica che non si trova tipicamente nei relè standard.

Il DILM25-01 può essere utilizzato sia per il controllo del motore AC che DC?

L'Eaton DILM25-01 è progettato principalmente come contattore a 3 poli per la commutazione di potenza CA trifase ed è ottimizzato per questo scopo. Mentre la sua bobina può essere specificata per la tensione di controllo AC o DC, i suoi contatti di alimentazione principali sono valutati per carichi AC. L'uso di un contattore AC standard per un carico di motore a corrente continua non è generalmente raccomandato. I motori a corrente continua presentano una sfida diversa per l'interruzione dell'arco a causa dell'assenza di un incrociamento naturale della corrente zero, che può portare a una rapida erosione del contatto e a guasti. Per il controllo del motore a corrente continua, dovrebbe essere selezionato un contattore specificamente valutato per il funzionamento a corrente continua.

Come seleziono la tensione della bobina corretta per la mia applicazione?

La tensione della bobina è un parametro critico di selezione e deve corrispondere alla tensione del circuito di controllo disponibile nel sistema. Il DILM25-01 è disponibile con bobine per un'ampia gamma di tensioni standard, tra cui 24V AC / DC, 110V AC, 230V AC e 400V AC. Devi prima identificare la tensione della tua fonte di alimentazione di controllo, che è spesso un trasformatore o un'alimentazione a bassa tensione separata per la sicurezza. La scelta della corretta tensione della bobina garantisce il prelievo e la tenuta affidabili del contattore senza surriscaldamento o fallimento del funzionamento.

Qual è lo scopo dei contatti ausiliari su questo contattore?

I contatti ausiliari su un contattore di controllo del motore come il DILM25-01 sono collegati meccanicamente al movimento di contatto principale ma sono contatti separati a bassa corrente nominale. La loro funzione primaria è quella di fornire un segnale al circuito di controllo sullo stato del contattore. Ad esempio, un contatto ausiliario normalmente aperto (NO) può essere utilizzato in un circuito di tenuta per mantenere il circuito della bobina dopo che il pulsante di avvio è rilasciato, mentre un contatto normalmente chiuso (NC) può essere utilizzato per bloccare con un altro contattore o per fornire un segnale di "stop" a un sistema di monitoraggio.

Quale manutenzione è necessaria per un contattore come il DILM25-01?

I contattori Eaton sono progettati per una manutenzione minima. I compiti primari comprendono l'ispezione visiva periodica per i segni di danni fisici o surriscaldamento (decolorazione) e il controllo delle connessioni terminali sciolte. È inoltre consigliabile controllare periodicamente il funzionamento del contattore per assicurarsi che si alzi e cadda crocantemente. I contatti stessi non sono progettati per la pulizia o l'archiviazione dell'utente; se si sospetta una significativa erosione a contatto o saldatura, il blocco del contattore dovrebbe essere sostituito per garantire sicurezza e affidabilità. Mantenere il dispositivo pulito e libero da polvere e umidità eccessive contribuisce anche alla sua longevità.
