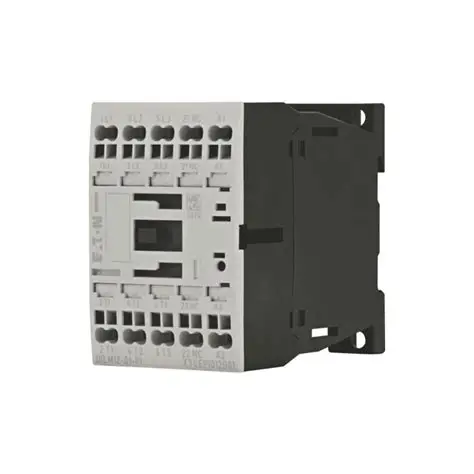

Eaton DILM12-01 Contattore AC 230V 50Hz della rotaia DIN ad efficienza energetica

1 Introduzione e panoramica del prodotto

Il DILM12-01 Eaton (230V50Hz, 240V60Hz) è un esempio eccellente di tecnologia avanzata di controllo elettrico, specificamente progettato come un contattore DIN ferroviario compatto ma potente per applicazioni industriali e commerciali. Come parte della famosa serie xStart C di Eaton, questo contattore di alimentazione AC offre prestazioni affidabili nella commutazione e nel controllo dei circuiti elettrici con la sua corrente nominale di 12A e la configurazione a 3 poli. Il design del contattore riflette l'impegno di Eaton nella creazione di componenti modulari ed efficienti nello spazio che semplificano l'installazione mantenendo al contempo robuste caratteristiche operative. Con le sue dimensioni ottimizzate per il montaggio ad alta densità, la serie DILM12 risponde alla crescente necessità di progetti di pannelli di controllo compatti senza compromettere le prestazioni o gli standard di sicurezza.

Questo particolare modello funziona con una tensione di bobina di 230V AC a 50Hz o 240V AC a 60Hz, rendendolo compatibile con tensioni di controllo industriali standard in varie regioni. L'incorporazione di opzioni di montaggio sia su rotaie che su pannelli DIN fornisce flessibilità per diversi scenari di installazione, dagli armadi di controllo ai macchinari industriali. Come contattore di alimentazione AC, eccelle nelle applicazioni che richiedono operazioni di commutazione frequenti, offrendo eccezionale resistenza elettrica e longevità meccanica che si traduce in esigenze di manutenzione ridotte e costo totale di proprietà. Il design del prodotto si basa sulla vasta esperienza di Eaton nel controllo del motore e nella distribuzione dell'energia, incorporando caratteristiche che migliorano l'affidabilità del sistema semplificando al contempo le procedure di installazione e manutenzione.

2 Specifiche tecniche e parametri operativi

L'Eaton DILM12-01 (230V50Hz, 240V60Hz) vanta impressionanti specifiche tecniche che lo rendono adatto per un'ampia gamma di applicazioni di controllo industriale. Con una corrente operativa nominale di 12A a 400V AC, questo contattore può gestire carichi elettrici significativi mantenendo prestazioni costanti. Il dispositivo dispone di tre contatti principali normalmente aperti (NO) più un contatto ausiliario normalmente chiuso (NC), fornendo sia la commutazione di potenza che la funzionalità del circuito di controllo in una singola unità. Questa configurazione consente il controllo diretto dei carichi trifase offrendo al contempo un segnale di feedback per il monitoraggio del sistema o per scopi di interblocco.

Le caratteristiche elettriche includono una tensione di controllo di 230V AC a 50Hz o 240V AC a 60Hz, con una tensione di isolamento di 690V che garantisce un funzionamento sicuro in vari ambienti elettrici. La robusta costruzione del contattore lo consente di resistere a notevoli correnti di ingresso, rendendolo particolarmente adatto per applicazioni di avvio del motore. Le specifiche meccaniche rivelano un fattore di forma compatto che misura circa 45 mm di larghezza, 68 mm di altezza e 125,2 mm di profondità, ottimizzato per installazioni ad efficienza spaziale su binari DIN standard. Con un peso di circa 254 grammi, il contattore mantiene un profilo leggero senza sacrificare la durata o le prestazioni.

I confini operativi del DILM12-01 coprono un intervallo di temperatura da -25°C a +60°C, garantendo prestazioni affidabili in condizioni ambientali impegnative. Questa ampia tolleranza alla temperatura, combinata con la conformità agli standard internazionali, rende questo contattore di alimentazione AC adattabile a diversi ambienti di installazione dai piani di fabbrica alle sale elettriche. Il design tecnico del prodotto enfatizza non solo le prestazioni operative ma anche la sicurezza, con terminali chiaramente segnalati e distanze di strisciamento adeguate che contribuiscono al funzionamento sicuro per tutta la sua vita utile.

3 Caratteristiche di progettazione e dettagli di costruzione

3.1 Costruzione innovativa e selezione dei materiali

Eaton DILM12-01 (230V50Hz, 240V60Hz) incorpora un sofisticato design modulare che fa parte della serie xStart C, consentendo un'integrazione senza problemi con altri componenti dell'ecosistema Eaton. Questo approccio modulare semplifica la progettazione e la manutenzione del sistema garantendo al contempo la compatibilità in tutta la gamma di prodotti. La costruzione del contattore utilizza materiali di alta qualità specificamente selezionati per la durata elettrica e la resistenza meccanica, tra cui robusti contenitori termoplastici che forniscono protezione contro i fattori ambientali garantendo al contempo l'affidabilità a lungo termine. Le connessioni a vite offrono opzioni di cablaggio sicure che mantengono l'integrità anche in condizioni di vibrazione comuni in ambienti industriali.

Internamente, il contattore dispone di un sistema elettromagnetico ottimizzato che garantisce un funzionamento efficiente con basso consumo di energia e generazione di rumore minima. Il design incorpora parti mobili progettate con precisione che riducono l'usura meccanica, contribuendo alla durata operativa prolungata del dispositivo. La tecnologia a contatto a doppia rottura migliora le prestazioni di commutazione e la soppressione dell'arco, mentre il materiale a contatto a base di argento fornisce un'eccellente conduttività elettrica e resistenza alla saldatura. Queste caratteristiche costruttive garantiscono collettivamente che questo contattore DIN Rail fornisca prestazioni costanti durante tutta la sua vita meccanica di milioni di operazioni, rendendolo un componente affidabile nelle applicazioni critiche di controllo.

3.2 Componenti di sicurezza e controllo

Caratteristiche di sicurezza integrate: il DILM12-01 incorpora camere avanzate di estinzione dell'arco che spengono efficacemente gli arci elettrici durante l'interruzione del circuito, migliorando la sicurezza e proteggendo i contatti dall'erosione eccessiva. Questo design migliora significativamente la resistenza elettrica del contattore, in particolare quando si commutano carichi induttivi come motori o trasformatori.

Contatto di controllo ausiliario: l'inclusione di un contatto ausiliario normalmente chiuso fornisce una preziosa flessibilità per le applicazioni di circuiti di controllo. Questo contatto ausiliario può essere utilizzato per l'interblocco elettrico, l'indicazione dello stato o il feedback del circuito di controllo, espandendo la funzionalità del contattore oltre la semplice commutazione di potenza.

Suppressione transitoria: sebbene sia progettato principalmente per il funzionamento a CA, il contattore include caratteristiche integrate di soppressione del rumore elettrico che riducono al minimo le interferenze elettromagnetiche, garantendo la compatibilità con apparecchiature elettroniche sensibili nello stesso ambiente elettrico.

Indicazione dello stato visivo: il design del contattore incorpora indicatori di posizione meccanici che consentono una rapida conferma visiva dello stato del contattore, facilitando le procedure di risoluzione dei problemi e manutenzione senza la necessità di attrezzature di monitoraggio aggiuntive.

4 Vantaggi di prestazione e vantaggi operativi

Eaton DILM12-01 (230V50Hz, 240V60Hz) offre significativi vantaggi di prestazione che si traducono in benefici tangibili per gli utenti. L'elevata resistenza elettrica del contattore consente di sopportare frequenti operazioni di commutazione senza degrado delle prestazioni, rendendolo ideale per applicazioni con cicli di start-stop regolari. Questa durata contribuisce direttamente a ridurre i requisiti di manutenzione e a ridurre il costo totale di proprietà durante la durata del prodotto. Il basso consumo di energia del sistema operativo elettromagnetico riduce al minimo il consumo di energia nel circuito di controllo, con conseguente miglioramento dell'efficienza complessiva del sistema e riduzione dei costi operativi, in particolare in installazioni con più contattori.

I vantaggi operativi includono un'eccezionale affidabilità di commutazione anche in condizioni impegnative, grazie al sistema di contatto ottimizzato che garantisce prestazioni costanti durante la durata operativa del prodotto. Il tempo di risposta rapido del contattore facilita il controllo preciso delle attrezzature collegate, mentre il funzionamento silenzioso riduce il rumore ambientale nell'ambiente di lavoro. Il design resistente alle vibrazioni mantiene un funzionamento stabile anche in applicazioni con vibrazioni meccaniche significative, evitando sconnessioni non intenzionali o problemi operativi. Queste caratteristiche prestazionali rendono questo contattore di alimentazione a CA particolarmente prezioso in applicazioni in cui affidabilità e funzionamento coerente sono fondamentali per la continuità del processo.

La resistenza ambientale del DILM12-01 migliora ulteriormente i suoi vantaggi operativi, con resistenza alle variazioni di temperatura e umidità che garantisce prestazioni stabili in diversi ambienti di installazione. Le certificazioni internazionali del contattore e la conformità alle norme pertinenti garantiscono le sue caratteristiche di sicurezza e prestazioni, mentre la progettazione universale della tensione della bobina che accoglie sia le operazioni 230V / 50Hz che 240V / 60Hz semplifica la gestione dell'inventario per le organizzazioni che operano in diversi sistemi elettrici.

5 Aree di applicazione e soluzioni industriali

L'Eaton DILM12-01 (230V50Hz, 240V60Hz) trova applicazione in diversi settori a causa delle sue caratteristiche prestazionali versatili e della sua costruzione robusta. Nei sistemi di automazione industriale, questo contattore DIN Rail funge da componente fondamentale nei centri di controllo dei motori, nei sistemi trasportatori e nei controlli delle macchine utensili, dove la sua affidabile capacità di commutazione garantisce il funzionamento ininterrotto delle attrezzature di produzione. Le dimensioni compatte del contattore lo rendono particolarmente adatto per installazioni di pannelli di controllo ad alta densità, massimizzando l'utilizzo dello spazio mantenendo l'accessibilità per la manutenzione. L'inclusione di contatti principali e ausiliari consente schemi di controllo complessi senza richiedere componenti aggiuntivi, semplificando la progettazione del sistema e riducendo i costi di installazione.

Per applicazioni commerciali e di automazione degli edifici, il DILM12-01 fornisce un controllo affidabile delle apparecchiature HVAC, dei sistemi di pompaggio e dei controlli di illuminazione. La compatibilità del contattore con le tensioni di controllo standard e il funzionamento energeticamente efficiente lo rendono ben adatto per queste applicazioni, dove l'affidabilità operativa e il risparmio energetico sono fondamentali. Nelle attrezzature per la movimentazione dei materiali come gru, sollevatori e veicoli guidati automatici, la resistenza alle vibrazioni del contattore e le prestazioni costanti in condizioni di ciclismo frequenti garantiscono un funzionamento affidabile in queste applicazioni esigenti. Le caratteristiche di sicurezza, tra cui l'isolamento elettrico sicuro e l'efficace soppressione dell'arco, rendono questo contattore di alimentazione AC adatto per applicazioni in cui la sicurezza operativa è una preoccupazione primaria.

Il contattore eccelle anche nei sistemi di energia rinnovabile, in particolare negli impianti solari dove controlla la distribuzione dell'energia e i segmenti del sistema. La sua capacità di affrontare le esigenze specifiche di queste applicazioni, combinata con le sue certificazioni internazionali, lo rende una scelta preferita per gli integratori di sistemi. Inoltre, il design modulare del prodotto facilita l'integrazione diretta con altri componenti Eaton, creando soluzioni di controllo coese che semplificano le procedure di manutenzione e risoluzione dei problemi in vari settori industriali.

6 Linee guida per l'integrazione e l'installazione del sistema

6.1 Procedure di montaggio e connessione

Eaton DILM12-01 (230V50Hz, 240V60Hz) è progettato per una semplice integrazione in sistemi elettrici, con più opzioni di montaggio che includono sia configurazioni di montaggio su rotaie DIN che pannelli. Per l'installazione di rotaie DIN, il contattore dispone di un design snap-on che consente un montaggio rapido senza strumenti aggiuntivi, riducendo significativamente i tempi di installazione nell'assemblaggio del pannello di controllo. Le dimensioni standardizzate garantiscono una corretta distanza per la dissipazione del calore e lo spazio elettrico, mentre i terminali chiaramente contrassegnati facilitano i collegamenti di cablaggio corretti. Il design del terminale a vite fornisce connessioni sicure sia per i circuiti di alimentazione che di controllo, accogliendo una gamma di dimensioni di cavi adatte alla corrente nominale del contattore.

Quando si installa il contattore, l'attenzione adeguata alle distanze elettriche e alle distanze di strisciamento è essenziale per mantenere gli standard di sicurezza e prestazioni. Le specifiche di coppia raccomandate per i collegamenti terminali devono essere seguite per garantire una conduttività ottimale senza danneggiare i componenti del contattore. Per il cablaggio dei circuiti di controllo, il contatto ausiliario integrato offre flessibilità per il monitoraggio del sistema e le funzioni di interblocco. Il design del contattore include coperture trasparenti per la protezione dei terminali mantenendo la visibilità dei punti di connessione, facilitando le attività di ispezione e manutenzione. Queste caratteristiche di installazione semplificano collettivamente il processo di integrazione garantendo al contempo un funzionamento affidabile a lungo termine di questo contattore DIN in vari ambienti elettrici.

6.2 Manutenzione e monitoraggio operativo

Pratiche di manutenzione preventiva: l'attuazione di ispezioni di manutenzione regolari migliora la longevità e l'affidabilità del contattore DILM12-01. Le attività di manutenzione principali includono controlli periodici per l'erosione a contatto, verifica del funzionamento meccanico e conferma delle corrette prestazioni della bobina. Il design modulare del contattore facilita queste ispezioni senza richiedere la rimozione completa dall'installazione.

Considerazioni ambientali: il grado di protezione IP20 del contattore garantisce la resistenza di base contro il contatto con polvere e dita, ma potrebbe essere necessaria una protezione aggiuntiva dell'alloggiamento in ambienti con eccessiva esposizione a polvere, umidità o prodotti chimici. La pulizia regolare dell'esterno del contattore aiuta a mantenere una corretta dissipazione del calore e impedisce l'accumulo di contaminanti che potrebbero influenzare le prestazioni.

Monitoraggio operativo: i contatti ausiliari integrati possono essere utilizzati per il monitoraggio remoto dello stato del contattore, consentendo il monitoraggio automatizzato dei cicli operativi e facilitando le strategie di manutenzione predittiva. Questa funzionalità consente di pianificare la manutenzione in base all'utilizzo effettivo piuttosto che a piani fissi, ottimizzando le risorse di manutenzione e evitando guasti inaspettati.

Indicatori comuni come rumore sonoro insolito durante il funzionamento o segni visibili di surriscaldamento possono segnalare la necessità di manutenzione o sostituzione. Il design del contattore include indicatori di stato visivi che aiutano a diagnosticare rapidamente i problemi operativi, riducendo al minimo i tempi di fermo durante le procedure di risoluzione dei problemi.

7 Domande frequenti (FAQ)

Q1: Qual è la differenza principale tra il modello DILM12-01 e altri contattori della stessa serie?

Il DILM12-01 (230V50Hz, 240V60Hz) è specificamente configurato con una tensione della bobina ottimizzata per il funzionamento 230V AC a 50Hz o 240V AC a 60Hz, rendendolo adatto alle tensioni di controllo industriali standard in molte regioni. Questo modello dispone di tre contatti principali normalmente aperti più un contatto ausiliario normalmente chiuso, fornendo sia la commutazione di potenza che la funzionalità del circuito di controllo. Altri modelli della serie possono offrire diverse tensioni di bobina, configurazioni di contatto o caratteristiche specializzate per affrontare specifiche esigenze di applicazione.

Q2: Questo contattore può essere utilizzato sia per il controllo del motore che per applicazioni generali di commutazione di potenza?

Sì, l'Eaton DILM12-01 è abbastanza versatile per gestire sia il controllo del motore che le applicazioni generali di commutazione di potenza. Con una corrente operativa nominale di 12A e un robusto design a contatto, può resistere alle correnti di ingresso associate all'avvio del motore fornendo al contempo prestazioni affidabili per carichi resistivi e di illuminazione. Il design del contattore incorpora una soppressione dell'arco efficace che lo rende adatto a vari tipi di carico, anche se le considerazioni specifiche dell'applicazione dovrebbero includere caratteristiche di carico e frequenza di commutazione.

Q3: Quali sono i principali vantaggi dell'uso di un contattore montato su rotaie DIN come il DILM12-01?

Il montaggio su rotaie DIN offre diversi vantaggi significativi, tra cui tempi di installazione ridotti, manutenzione semplificata e allineamento coerente dei componenti all'interno del pannello di controllo. Il sistema di montaggio standardizzato consente una facile integrazione con altri componenti ferroviari DIN come relè di sovraccarico, interruttori e blocchi terminali. Questo approccio facilita anche la semplice sostituzione o riconfigurazione dei sistemi di controllo con l'evoluzione dei requisiti, riducendo al minimo i tempi di fermo durante le modifiche.

Q4: Come il contatto ausiliario migliora la funzionalità di questo contattore?

Il contatto ausiliario integrato normalmente chiuso espande significativamente la funzionalità del contattore fornendo un segnale di feedback di stato che può essere utilizzato per l'interblocco del circuito di controllo, l'indicazione a distanza o il monitoraggio del sistema. Questo contatto ausiliario consente schemi di controllo più complessi senza richiedere componenti esterni aggiuntivi, semplificando la progettazione del sistema e riducendo i costi di installazione. Il circuito ausiliario può essere utilizzato per indicare la posizione del contattore, fornire l'interblocco elettrico tra dispositivi o interfacciare con controllori logici programmabili per il monitoraggio automatizzato del sistema.

Q5: Quali condizioni ambientali sono appropriate per installare questo contattore?

Il DILM12-01 è progettato per funzionare in modo affidabile in un intervallo di temperatura da -25°C a +60°C, rendendolo adatto alla maggior parte degli ambienti industriali e commerciali. Il contattore deve essere installato in luoghi in cui l'umidità relativa rimane entro i limiti industriali standard e dove l'esposizione a polvere eccessiva, umidità o atmosfere corrosive è minimizzata. Per ambienti difficili, potrebbe essere necessaria una protezione aggiuntiva dell'alloggiamento per mantenere affidabilità e prestazioni a lungo termine.
