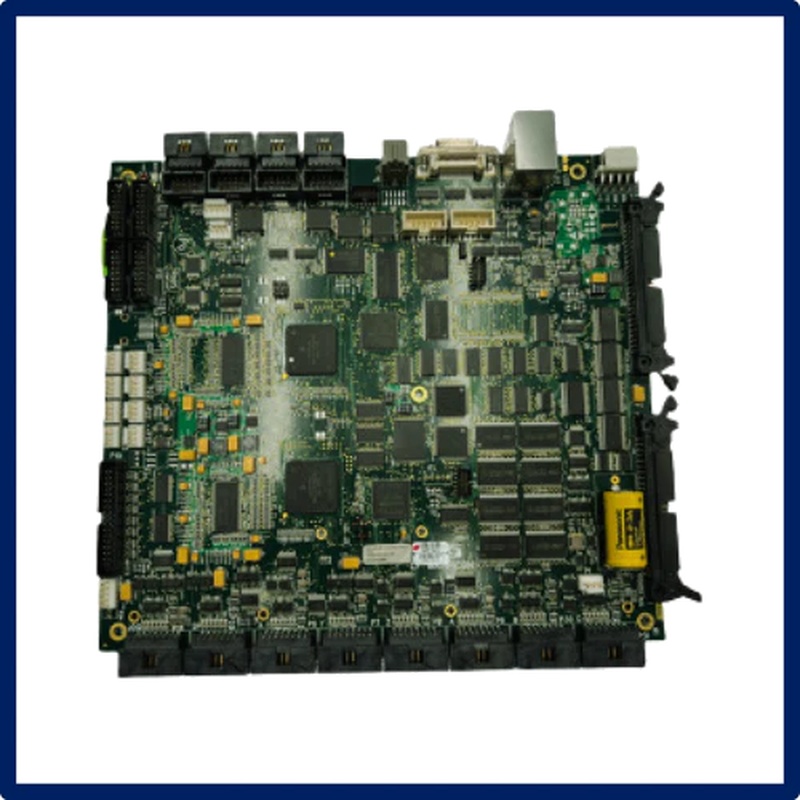

HAAS 93-32-4300E Sistema di controllo della scheda madre CNC di grado industriale

La HAAS 93-32-4300E rappresenta un componente critico all'interno dell'ecosistema di HAAS Automation, che funge da scheda madre CNC specializzata che forma il cuore computazionale dei loro sistemi di controllo numerico per computer. Come scheda madre industriale robusta, è progettata per resistere alle esigenti condizioni degli ambienti di produzione fornendo al contempo la potenza di elaborazione necessaria per i compiti di lavorazione di precisione. HAAS Automation, riconosciuta come un importante costruttore di macchine utensili nel mondo occidentale, progetta e produce una linea completa di centri di lavorazione verticali CNC, centri di lavorazione orizzontali, torni CNC e prodotti rotativi, con questa scheda madre che svolge un ruolo fondamentale nel loro funzionamento e affidabilità.

1. Panoramica del prodotto e integrazione del sistema

La scheda madre CNC 93-32-4300E è parte integrante dell'architettura complessiva di controllo HAAS, rinomata per essere specificamente ottimizzata per le macchine utensili HAAS. A differenza dei sistemi che si basano su computer industriali generici, HAAS progetta e costruisce il proprio sistema CNC, incluso sia hardware che software, creando una piattaforma strettamente integrata e altamente ottimizzata. Questa specifica scheda madre industriale è responsabile dell'alloggio dei processori core del sistema e della facilitazione della comunicazione tra vari sottocomponenti, come la scheda di controllo del servomotore, la scheda di ingresso / uscita (I / O) e i sistemi di azionamento vettoriale. La sua filosofia di progettazione dà priorità all'affidabilità e all'interoperabilità senza soluzioni di continuità all'interno del quadro CNC HAAS, garantendo che tutti i componenti lavorino in concerto per raggiungere un controllo preciso del movimento e operazioni di lavorazione efficienti. Questo approccio integrato si traduce in un "sistema di controllo potente e affidabile" che è semplice da usare e completamente adattato alla macchina utensile.

2. Architettura tecnica e caratteristiche di progettazione

L'architettura della scheda madre CNC HAAS 93-32-4300E è costruita attorno a una tecnologia informatica proprietaria ad alte prestazioni. Il sistema di controllo HAAS, di cui fa parte questa scheda madre, utilizza processori tripli a 32 bit di Motorola. Questa configurazione multi-processore è una pietra angolare delle sue prestazioni, consentendo al sistema di gestire carichi di calcolo complessi con notevole efficienza. Un processore è dedicato alla gestione dell'interfaccia utente e delle operazioni generali del sistema, mentre gli altri sono incaricati del controllo del movimento in tempo reale, consentendo al sistema di eseguire calcoli del servo loop ad un tasso impressionante di 4.000 volte al secondo per ogni motore in una configurazione multi-asse.

Una caratteristica chiave di questa scheda madre industriale è l'uso di RAM statica alimentata a batteria (SRAM) per lo storage dei programmi. Questa tecnologia è cruciale per le applicazioni industriali, in quanto fornisce memoria non volatile che conserva i dati istantaneamente e in modo permanente, anche quando l'alimentazione principale è spenta. Questo è un vantaggio significativo rispetto alla RAM dinamica utilizzata nei PC standard, che perde i suoi dati alla perdita di potenza. Il design della scheda madre supporta anche opzioni di memoria estese, consentendo fino a 16 MB di archiviazione dedicata per gestire file di grandi dimensioni o lavori di archiviazione direttamente sulla macchina. Inoltre, il sistema integra diverse periferiche di archiviazione, tra cui unità floppy disk, connettività Ethernet e archiviazione su disco rigido fino a 20 GB, tutti gestiti tramite questa scheda centrale.

3.Performance e affidabilità Vantaggi

I vantaggi di prestazione della scheda madre CNC HAAS 93-32-4300E sono direttamente legati alla sua robusta architettura tecnica. La configurazione tripla del processore a 32 bit fornisce la potenza di calcolo grezza necessaria per funzionalità CNC avanzate. Ciò include l'esecuzione di programmi G-code complessi a velocità fino a 1.000 blocchi al secondo e la gestione dei sofisticati calcoli del servo loop che sono fondamentali per un movimento dell'asse fluido e accurato. Questa lavorazione ad alta velocità è essenziale per le moderne strategie di lavorazione che richiedono contorni 3D complessi e velocità di alimentazione elevate.

Da un punto di vista di affidabilità, questa scheda madre industriale è progettata per il funzionamento continuo in un ambiente di fabbrica. L'uso di componenti industriali e un'architettura a sistema chiuso che non dipende da controller PC generici o fornitori NC di terze parti garantiscono una stabilità e una longevità eccezionali. Questo approccio "focalizzato, sistema chiuso" significa che ogni aspetto dell'hardware e del software è su misura e testato per le esigenze specifiche della lavorazione CNC, riducendo al minimo i conflitti e massimizzando il tempo di funzionamento. Il design della scheda madre incorpora anche funzionalità diagnostiche complete, che consentono ai tecnici di identificare e risolvere rapidamente i problemi relativi ai servomotori, agli azionamenti dell'asse e ad altri sottosistemi critici, come indicato dai dettagliati codici di errore per guasti dell'asse e guasti dell'azionamento documentati nei materiali di formazione HAAS.

4.Applicazione e contesto operativo

La scheda madre CNC HAAS 93-32-4300E è distribuita in tutto lo spettro di macchine utensili HAAS. Ciò comprende i loro centri di lavorazione verticali (VMC), centri di lavorazione orizzontali (HMC), torni CNC e fresatrici a 5 assi. In ciascuna di queste applicazioni, la scheda madre funge da sistema nervoso centrale, coordinando tutto, dal movimento dell'asse e dal controllo del fuso alle funzioni ausiliarie come il refrigerante e i cambiatori di utensili. Il suo ruolo è quello di tradurre i programmi di parti in movimenti fisici precisi, garantendo precisione e ripetibilità nella fabbricazione di parti da vari materiali.

Operazionalmente, il sistema supportato da questa scheda madre è progettato per la facilità d'uso. I controlli HAAS sono costantemente valutati come estremamente facili da usare, con un layout di tastiera standardizzato e un software intuitivo che guida gli operatori attraverso le operazioni di lavorazione. Il principio è che una volta che si impara un controllo HAAS, ogni macchina HAAS diventa familiare, che riduce significativamente la curva di apprendimento e migliora la produttività. Il software di controllo fornisce un accesso a schermo singolo a funzioni critiche e include utilità utili come una corsa a secco grafica, cicli di fresatura a tasca avanzati e modelli di foratura a fori a bulloni, tutti alimentati dalle risorse di calcolo della scheda madre centrale.

Prospettiva estesa: il ruolo della scheda madre industriale nei moderni sistemi CNC

Comprendere il contesto più ampio della scheda madre CNC HAAS 93-32-4300E richiede un apprezzamento del ruolo critico che queste schede madri industriali specializzate svolgono nella produzione avanzata.

1.The spina dorsale di un sistema chiuso, ottimizzato

Un elemento chiave che differenzia l'approccio HAAS è il suo sistema di controllo proprietario e chiuso. In questa architettura, la scheda madre industriale non è un componente generico, ma un elemento progettato su misura che è perfettamente armonizzato con i componenti meccanici della macchina e il software di controllo. Questa integrazione consente una profonda ottimizzazione, dove la potenza di elaborazione, le capacità di I / O e la risposta in tempo reale della scheda madre sono tutte perfezionate per i compiti specifici della lavorazione CNC. Ciò si traduce in prestazioni e affidabilità superiori rispetto ai sistemi ad architettura aperta che possono utilizzare PC industriali standard, che possono essere soggetti a problemi di compatibilità e comportamenti meno prevedibili. Il design della scheda madre, con la sua attenzione alle attività del processore dedicate e alla memoria a batteria, è una risposta diretta alla necessità di un funzionamento deterministico e sicuro da guasti in un ambiente industriale.

2. Garantire l'integrità e la manutenzione del sistema a lungo termine

Il design della scheda madre CNC HAAS riflette anche una forte enfasi sull'integrità del sistema a lungo termine e sulla facilità di servizio. L'uso di RAM statica alimentata a batteria per lo storage di programmi è un esempio eccellente di questa filosofia. Ciò garantisce che i parametri cruciali della macchina, gli offset e i programmi memorizzati non vengano persi durante interruzioni di alimentazione, che è un requisito critico per mantenere la continuità della produzione e prevenire errori costosi. Inoltre, l'impegno dell'azienda a fornire un supporto completo è sostenuto da componenti di base affidabili. La disponibilità di pezzi di ricambio, inclusi i kit di batterie come il 93-32-4306 che sono progettati per una facile installazione, evidenzia il design di servizio dell'intero sistema, con la scheda madre al suo centro.

Domande frequenti (FAQ)

1.Qual è la funzione primaria della scheda HAAS 93-32-4300E in un sistema CNC?

La HAAS 93-32-4300E funziona come scheda madre CNC principale, che agisce come piattaforma di calcolo centrale del sistema di controllo. Ospita i più processori a 32 bit, gestisce la memoria e coordina la comunicazione tra tutti gli altri componenti del sistema, come i servo drive, i moduli I / O e i dispositivi di archiviazione periferici, per eseguire programmi di lavorazione con alta precisione e affidabilità.

2. Perché il sistema di controllo HAAS utilizza tre processori?

L'architettura del processore triplo a 32 bit è progettata per distribuire il carico di calcolo per prestazioni ottimali. Un processore gestisce l'interfaccia utente e la gestione del sistema, mentre gli altri due sono dedicati al controllo del movimento in tempo reale, eseguendo calcoli del servo loop a una velocità di 4.000 volte al secondo per ogni motore. Ciò garantisce un movimento fluido e accurato dell'asse e un'esecuzione rapida del programma, che è critica per compiti di lavorazione complessi.

3. Come vengono mantenuti i dati e la memoria del programma durante una perdita di potenza?

La scheda madre industriale utilizza RAM statica alimentata a batteria (SRAM) per la memorizzazione dei dati critici. A differenza della memoria standard del computer, la SRAM è non volatile e conserva il suo contenuto senza alimentazione costante, a condizione che la batteria di backup sia funzionale. Ciò garantisce che i programmi di parti, i parametri della macchina e gli offset degli utensili siano conservati indefinitamente, anche durante interruzioni di potenza inaspettate.

4.Quali sono i segni comuni di un potenziale problema con la scheda madre CNC?

I problemi possono manifestarsi in vari modi, tra cui il mancato avvio, la perdita di parametri o programmi della macchina, errori di comunicazione con unità e dispositivi I / O e prestazioni instabili dell'asse o del fuso. Il centro allarme e messaggi completo del sistema fornirà spesso codici di errore specifici che possono aiutare a diagnosticare problemi relativi alla scheda madre o ai suoi sottosistemi connessi.

5. La memoria o le capacità di questa scheda madre possono essere espanse?

Sì, il sistema supportato dalla scheda madre CNC 93-32-4300E offre opzioni per la memoria estesa, consentendo fino a 16 MB di archiviazione dedicata al programma. Inoltre, il sistema può essere configurato con varie periferiche di archiviazione come dischi rigidi (fino a 20 GB) e connettività Ethernet, che vengono gestite tramite la scheda madre, per gestire file di grandi dimensioni e semplificare il trasferimento dei dati.
