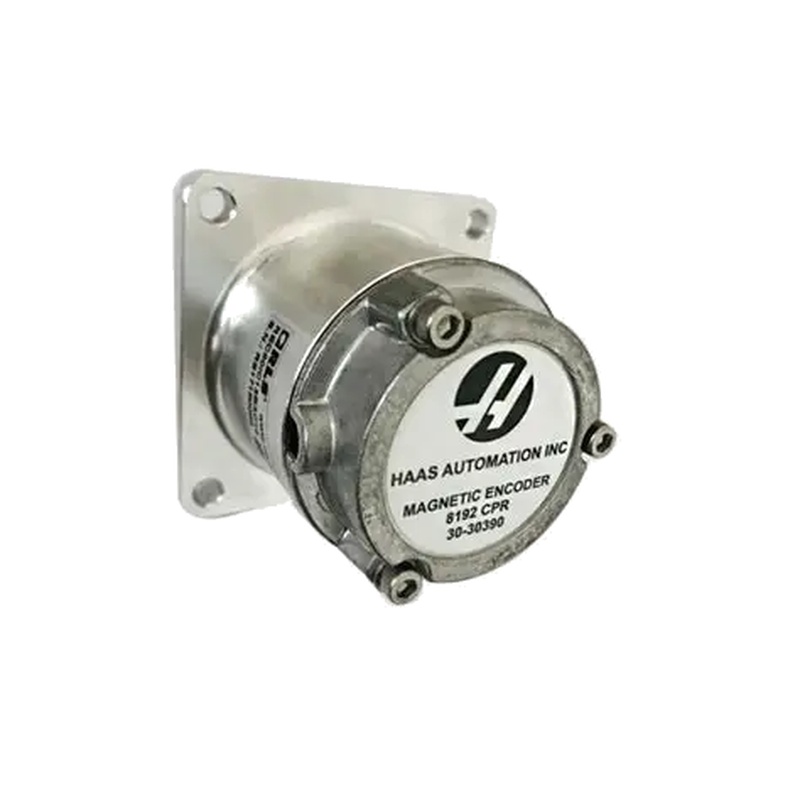

HAAS 93-0447A/8192CPR/30-30390 codifica del fuso CNC di precisione

L'HAAS 93-0447A/8192CPR/30-30390 è un encoder a fuso CNC ad alte prestazioni progettato per fornire un'eccezionale precisione e affidabilità in ambienti di lavorazione a controllo numerico computer (CNC) esigenti. Questo modello specifico, con la sua notevole risoluzione di 8192 cicli per rivoluzione (CPR), fornisce il feedback preciso necessario per processi di produzione avanzati. Funziona come componente sensoriale critico sui fusi della macchina utensile CNC, trasformando la rotazione fisica in segnali elettrici che il sistema di controllo utilizza per monitorare e mantenere velocità, posizione e direzione precise del fuso. Il suo design è orientato a garantire finiture superficiali di alta qualità, filettatura precisa e operazioni di tappatura rigide, rendendolo un componente indispensabile per i moderni centri di lavorazione.

1. Panoramica del prodotto e funzionalità di base

Il ruolo primario dell'encoder HAAS 93-0447A è quello di fornire feedback a circuito chiuso al sistema CNC. In una tipica configurazione della macchina Haas, l'encoder è montato direttamente sul motore o sull'albero del fuso. Mentre il fuso ruota, l'encoder genera una serie di impulsi ad alta frequenza corrispondenti alla posizione angolare e alla velocità dell'albero. Questi dati in tempo reale vengono continuamente alimentati al controller, che confronta le prestazioni effettive del fuso con i valori comandati. Ciò consente azioni correttive immediate, garantendo che il fuso mantenga la velocità programmata in condizioni di carico variabili, che è cruciale per operazioni come fresatura pesante o finitura ad alta velocità.

Questo encoder ad alta risoluzione è particolarmente critico per le funzioni che richiedono un preciso posizionamento angolare, come l'orientamento del fuso per i cambiamenti di utensili. Nei cambiatori automatici di utensili, il mandrino deve fermarsi in una posizione angolare esatta per consentire al portautensili di essere rilasciato o afferrato con precisione. La risoluzione CPR 8192 di questo modello consente questo arresto preciso, proteggendo così il meccanismo di cambio utensili dai danni e riducendo al minimo il tempo di non taglio.

2.Specifiche tecniche e caratteristiche chiave

L'HAAS 93-0447A è caratterizzato dalla sua potenza ad alta risoluzione e dalla sua costruzione robusta. La specifica di spicco è il suo 8192 CPR, che indica il numero di posizioni discrete che può rilevare in una singola rivoluzione del fuso. Questo alto numero di impulsi si traduce in granularità estremamente fine nel feedback di posizione, consentendo un controllo superiore sul processo di lavorazione.

I principali attributi tecnici e caratteristiche includono:

Alta risoluzione: la capacità CPR 8192 consente una regolazione estremamente precisa della velocità e del controllo della posizione, che è essenziale per la lavorazione ad alta tolleranza e contorni complessi.

Costruzione duratura: costruita per resistere alle dure condizioni di una macchinaria, inclusa l'esposizione al refrigerante, ai trucioli di metallo e alle vibrazioni costanti. Molti codificatori a fuso moderni di Haas sono dotati di un design senza contatto, che elimina l'usura fisica, migliorando la longevità e riducendo le esigenze di manutenzione.

Uscita di segnale differenziale: In genere emette segnali differenziali (come A, / A, B, / B). Questa configurazione è altamente resistente al rumore elettrico, che è comune in ambienti industriali con motori e azionamenti potenti, garantendo l'integrità dei dati su lunghe corse di cavi.

Sistema di montaggio integrato: l'encoder è progettato per l'integrazione senza soluzioni di continuità con gli assemblaggi del fuso Haas, garantendo un adeguato allineamento e accoppiamento meccanico, che è vitale per l'accuratezza del segnale.

3.Principio operativo e tecnologia interna

L'encoder HAAS 93-0447A funziona su un principio ottico per raggiungere la sua alta risoluzione. All'interno dell'encoder, un diodo luminoso (LED) proietta la luce attraverso un disco di vetro, noto come reticolo, che ha un modello radiale di linee molto fine. Dall'altro lato del disco, una matrice di fotosensori rileva il modello alterno di luce e scuro mentre il disco ruota con il fuso.

Questo rilevamento genera i segnali di onda sinusoidale primaria. Questi segnali analogici vengono poi elaborati internamente dall'elettronica dell'encoder per essere convertiti nelle uscite digitali a onde quadrate (canali A e B) che il controllo CNC comprende. La relazione di fase tra i canali A e B - quale canale conduce l'altro - determina la direzione di rotazione del fuso (in senso orario o contrario). L'alta densità di linee sul disco di vetro è ciò che consente a questo encoder di raggiungere la sua risoluzione CPR 8192, fornendo al sistema CNC un quadro molto dettagliato del movimento del fuso.

Vantaggi 4.Performance nelle applicazioni CNC

L'utilizzo di un encoder ad alta risoluzione come l'HAAS 93-0447A porta diversi vantaggi tangibili alle operazioni di lavorazione CNC.

Finitura superficiale e precisione dimensionale migliorate: assicurando che il fuso ruoti alla velocità esatta comandata senza fluttuazione, l'encoder aiuta a prevenire difetti come segni di chatter o texture superficiali incoerenti. Ciò porta a una qualità superiore delle parti e riduce la necessità di operazioni di finitura secondarie.

Attacco e filettatura rigidi affidabili: per l'attacco rigido, la posizione di rotazione del mandrino deve essere perfettamente sincronizzata con l'alimentazione lineare dell'asse Z. Il feedback preciso di questo encoder rende possibile questa sincronizzazione, con conseguenti filamenti accurati e puliti.

Migliorata affidabilità del processo e tempo di funzionamento: il controllo accurato del fuso riduce al minimo lo sforzo e la rottura dell'utensile. Inoltre, il ruolo dell'encoder nel cambiamento affidabile degli utensili evita costosi incidenti e tempi di fermo della macchina, aumentando così l'efficacia complessiva dell'attrezzatura (OEE).

Prospettiva estesa: il ruolo critico degli encoder nei moderni sistemi CNC

Comprendere il contesto più ampio della tecnologia dell'encoder e della sua implementazione aiuta ad apprezzare il valore di un componente come l'HAAS 93-0447A.

1.La spina dorsale del controllo a loop chiuso

Nelle macchine CNC, il sistema di controllo del movimento è fondamentalmente un sistema a circuito chiuso. L'encoder del fuso CNC è un componente chiave in questo loop, che agisce come "occhi" per il controller. Senza questo feedback, il sistema opererebbe in loop aperto, assumendo ciecamente che il motore abbia seguito il suo comando, che è insufficiente per la lavorazione di precisione. Il feedback dell'encoder consente la compensazione in tempo reale per le variazioni di carico, l'espansione termica e lo scivolo meccanico, garantendo che la parte lavorata finale corrisponda all'intento di progettazione digitale.

2.Installazione, taratura e manutenzione Migliori pratiche

Le elevate prestazioni di un encoder dipendono dalla corretta installazione e manutenzione. Il corretto allineamento è fondamentale; Anche un scarico radiale minore o uno spazio assiale errato tra la testa di lettura e la scala possono portare ad errori di segnale e scatenare allarmi. Durante l'installazione sono spesso raccomandate tecniche come l'uso di un indicatore quadrante per controllare l'esaurimento.

La manutenzione è generalmente minima per gli encoder senza contatto, ma l'attenzione dovrebbe essere sulla prevenzione di danni fisici e contaminazione. Il cavo encoder e le sue connessioni sono punti di guasto comuni. È fondamentale garantire che i cavi siano fissati in modo sicuro lontano da parti in movimento come le cinture del fuso per prevenire l'usura. Inoltre, verificare che la testa di lettura dell'encoder sia correttamente messa a terra alla colata della macchina è un passaggio standard di risoluzione dei problemi per risolvere problemi di segnale intermittente. Per le macchine in ambienti particolarmente esigenti, assicurare che i filtri in ferrite corretti siano installati sui cavi di codificatore e di azionamento vettoriale è anche una pratica nota per mantenere l'integrità del segnale.

Domande frequenti (FAQ)

1.Cosa significa "8192 CPR" per un encoder a fuso?

CPR significa "Cycles Per Revolution". Un rating CPR 8192 significa che l'encoder genera 8192 impulsi digitali distinti per ogni singola volta del fuso. Questa alta risoluzione fornisce al controllo CNC dati estremamente granulari sulla posizione e sulla velocità del fuso, che è direttamente legata alla precisione delle operazioni di lavorazione, in particolare quelle che richiedono un movimento sincronizzato come il tappaggio rigido.

2. Può un encoder del fuso difettoso causare problemi del cambiatore di strumento?

Assolutamente. Un encoder difettoso o mal allineato può non fornire il corretto feedback posizionale per l'orientamento del fuso. Se il fuso non si ferma all'angolo preciso richiesto dal cambiatore di utensili, il processo di scambio di utensili può fallire, portando potenzialmente a una caduta dell'utensilio o a una collisione tra l'utensilio e il meccanismo del cambiatore, con conseguenti danni alla macchina e tempi di fermo significativi.

3. Quali sono i sintomi comuni di un encoder a fuso che non funziona?

I sintomi comuni includono l'incapacità di orientare il mandrino per un cambio di utensile, velocità del mandrino incoerenti sotto carico, l'apparizione di specifici allarmi relativi al mandrino (ad esempio, errori di comunicazione o errore servo eccessivo) e il motore del mandrino non gira mentre il caricametro mostra un valore massimo. I problemi intermittenti possono spesso essere rintracciati alle connessioni via cavo o alla messa a terra.

4.In che modo un encoder senza contatto differisce dagli encoder di stile più vecchio?

Gli encoder tradizionali possono utilizzare contatti fisici come pennelli, che sono propensi all'usura. Un encoder senza contatto, come molti moderni encoder a fuso Haas, utilizza principi ottici o magnetici per leggere la posizione senza contatto fisico. Questo design elimina l'usura meccanica, offre una maggiore affidabilità, velocità operative più veloci e una maggiore resistenza alla contaminazione, portando a una vita utile più lunga.

5. Perché la giusta messa a terra per l'encoder è così importante?

La corretta messa a terra della testa di lettura dell'encoder alla colata della macchina è cruciale per l'immunità al rumore elettrico. Un encoder non messo a terra o mal messo a terra può agire come un'antenna, raccogliendo il rumore elettrico da motori e azionamenti. Questo rumore può corrompere i segnali di feedback delicati, portando al comportamento erratico del fuso, agli errori dei dati e agli allarmi persistenti.
