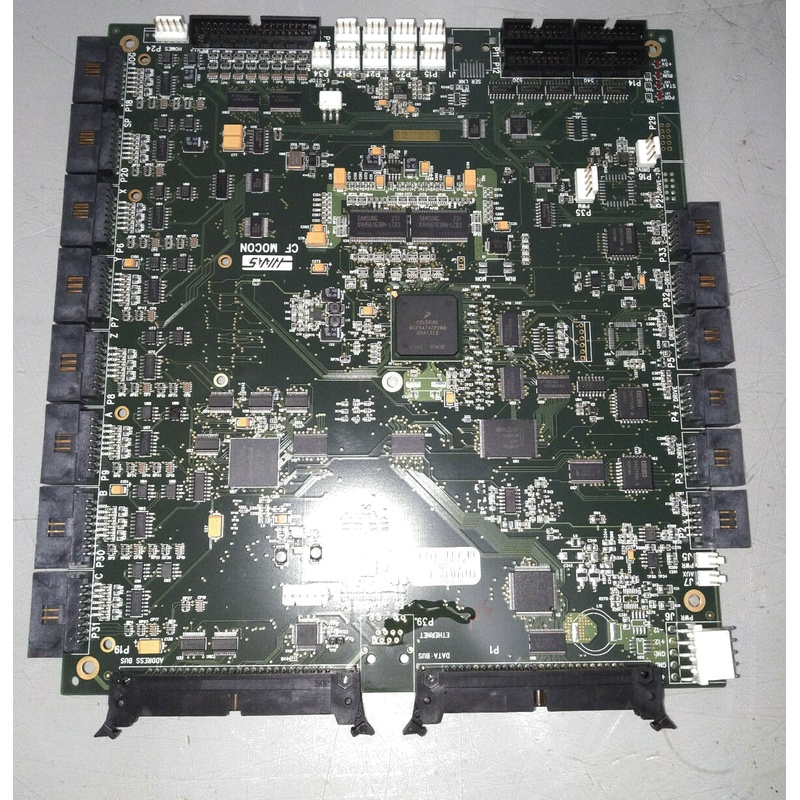

L'HAAS 93-32-4123D rappresenta un componente critico all'interno dell'ecosistema di Haas Automation, specificamente progettato come PCB Servo Control ad alte prestazioni. Questo PCB di controllo industriale specializzato è il centro nervoso per la gestione di servomotori in macchinari CNC esigenti, che traducono comandi digitali in movimenti fisici precisi. Progettata per l'affidabilità in ambienti di fabbricazione difficili, questa scheda garantisce che le macchine utensili Haas mantengano la loro rinomata precisione e ripetibilità durante le operazioni di lavorazione ad alta velocità. Il suo ruolo è fondamentale nei sistemi di controllo del movimento a circuito chiuso, dove elabora continuamente il feedback degli encoder per regolare dinamicamente la coppia e la velocità del motore, rendendolo un elemento indispensabile per applicazioni avanzate di produzione e ingegneria di precisione.
1. Panoramica del prodotto e integrazione del sistema
Il 93-32-4123D è un PCB di controllo industriale per eccellenza progettato per funzionare all'interno dell'architettura di controllo proprietaria di Haas. Funziona come un controller di movimento dedicato, spesso interfacciandosi direttamente con la scheda principale del microprocessore e il sistema di azionamento vettoriale. In un tipico sistema CNC Haas, questo PCB di servocontrolo riceve comandi di movimento di alto livello e li traduce in segnali precisi e di basso livello che guidano i servoamplificatori e, di conseguenza, i servomotori stessi.
Un aspetto chiave della sua integrazione è il suo ruolo nel sistema di controllo a circuito chiuso. A differenza dei sistemi a circuito aperto, questa scheda monitora attivamente lo stato e la posizione del motore tramite dispositivi di feedback come encoder. Questo ciclo di feedback continuo consente la correzione in tempo reale di qualsiasi discrepanza tra la posizione comandata e la posizione effettiva del motore, garantendo un'eccezionale precisione e la gestione dei carichi dinamici incontrati durante le operazioni di taglio. Questa scheda è una ragione fondamentale per cui le macchine Haas possono raggiungere elevati livelli di precisione e affidabilità in ambienti di produzione.
2.Specifiche tecniche e caratteristiche di progettazione
L'HAAS 93-32-4123D è costruito con specifiche che soddisfano le rigorose esigenze dell'automazione industriale.
Elaborazione e memoria: sebbene i dettagli specifici per questo modello non siano divulgati pubblicamente, le schede di controllo servo Haas simili dispongono spesso di potenti microprocessori incorporati e di memoria a bordo sufficiente per gestire profili di movimento complessi e calcoli algoritmici.
Configurazione input/output: la scheda è dotata di una gamma di interfacce I/O per connettersi con encoder, risolveri e l'unità di controllo principale. Queste connessioni sono fondamentali per la lettura di feedback posizionale e la trasmissione di segnali di controllo.
Requisiti di alimentazione: in genere funziona con alimentazione continua a bassa tensione, come + 12V, -12V e + 5V, che viene fornito dal robusto sistema di alimentazione a bassa tensione della macchina.
Robusttà ambientale: come un vero PCB di controllo industriale, è progettato per resistere alle condizioni impegnative di una macchinaria, incluse moderate fluttuazioni di temperatura, vibrazioni e potenziale esposizione a refrigeranti o particelle.
Vantaggi e tecnologie di progettazione 3.Core
Questo PCB Servo Control incorpora diverse tecnologie avanzate che contribuiscono alle sue prestazioni superiori.
Controllo vettoriale a loop chiuso: al centro della sua operazione è la tecnologia avanzata di controllo vettoriale. Ciò consente il controllo indipendente della coppia e del flusso magnetico del motore, con conseguente uscita di coppia elevata anche a basse velocità, funzionamento fluido in tutta la gamma di velocità e risposta dinamica migliorata.
Monitoraggio e diagnostica dei guasti in tempo reale: la scheda è integrata nel sistema diagnostico completo della macchina. Può attivare codici di allarme specifici relativi alle prestazioni del servo, come i guasti dell'azionamento dell'asse, le condizioni di sovraccarico o gli errori di feedback. Questa capacità è inestimabile per la rapida risoluzione dei problemi e la riduzione al minimo dei tempi di fermo della macchina.
Costruzione robusta di grado industriale: aderendo ai più alti standard per i PCB di controllo industriale, il 93-32-4123D probabilmente utilizza un materiale FR-4 ad alta Tg per il substrato per resistere alle tensioni termiche. Inoltre, utilizza caratteristiche come tracce di rame spessore per una maggiore capacità di trasporto di corrente, rivestimenti conformali protettivi per proteggere contro umidità e contaminazione e connettori di qualità industriale per garantire l'affidabilità a lungo termine.
Integrità del segnale ottimizzata: il layout della scheda è progettato per un'eccezionale integrità del segnale. L'attenta separazione dei terreni analogici e digitali, insieme alla schermazione strategica e al filtraggio, riduce al minimo le interferenze elettromagnetiche (EMI), che sono fondamentali per mantenere l'accuratezza dei segnali di feedback sensibili.
4.Performance e benefici di applicazione
Il design sofisticato del 93-32-4123D si traduce in benefici diretti e tangibili per gli utenti finali.
Migliorata precisione di lavorazione e finitura superficiale: Fornendo un controllo servo stabile e preciso, questa scheda contribuisce direttamente alla qualità superiore della parte. Permette percorsi precisi degli utensili, con conseguenti eccellenti finiture superficiali e strette tolleranze, che sono fondamentali nella produzione aerospaziale, automobilistica e medica.
Miglioramento dell'efficienza produttiva: l'alta risposta dinamica del sistema servo consente un'accelerazione e una decelerazione più veloci dell'asse. Ciò riduce il tempo di non taglio, portando a tempi di ciclo più brevi e un aumento dell'efficacia complessiva dell'attrezzatura (OEE) per gli impianti di produzione.
Eccezionale affidabilità del sistema e tempo di funzionamento: costruito secondo i rigorosi requisiti di un PCB di controllo industriale, questo componente è progettato per il funzionamento 24 ore su 24, 7 giorni su 7 in un ambiente di produzione. La sua robusta progettazione e la diagnostica integrata contribuiscono ad un alto tempo medio tra guasti (MTBF), massimizzando la disponibilità della macchina.
Integrazione e diagnostica senza problemi: come componente Haas originale, il 93-32-4123D garantisce la piena compatibilità con il software di controllo e l'interfaccia utente della macchina. Questa integrazione semplifica la risoluzione dei problemi, poiché i guasti sono chiaramente visualizzati sullo schermo di controllo, guidando il personale di manutenzione direttamente al problema.
Prospettiva estesa: il ruolo critico dei PCB di servo controllo nell'automazione industriale
Comprendere il contesto più ampio di dove e perché vengono utilizzati PCB specializzati di controllo industriale è fondamentale per apprezzare l'ingegneria dietro l'HAAS 93-32-4123D.
1.The nicchia di PCB di controllo industriale vs.Consumer PCB
È un errore comune che qualsiasi scheda di circuito possa servire in un ambiente industriale. In realtà, i PCB di controllo industriale come l'HAAS 93-32-4123D sono fondamentalmente diversi dai PCB di consumo.
Tolleranza ambientale: le schede di consumo sono progettate per ambienti benigni, climatizzati. Le schede industriali devono sopportare ampie oscillazioni di temperatura, alta umidità, polvere conduttiva e vibrazioni costanti da macchinari vicini.
Longevità e approvvigionamento dei componenti: si prevede che le attrezzature di automazione industriale abbiano un ciclo di vita di decenni. Pertanto, i PCB di controllo industriale sono progettati con una visione a lungo termine, spesso utilizzando componenti che sono garantiti per essere disponibili per molti anni, a differenza del mercato dell'elettronica di consumo in rapida evoluzione.
Sicurezza e affidabilità: il guasto di una scheda di controllo servo in una macchina CNC può portare a un incidente catastrofico, causando migliaia di dollari di danni e rappresentando un rischio per la sicurezza. Queste schede sono progettate con controlli di sicurezza ridondanti e margini di sicurezza più elevati per prevenire tali eventi, un livello di affidabilità non richiesto nei prodotti di consumo.
Spettro 2.Application: Oltre le macchine utensili
Mentre l'HAAS 93-32-4123D è specifico per le macchine CNC, la tecnologia sottostante dei PCB Servo Control è fondamentale per l'automazione moderna.
Robotica e veicoli guidati automatici (AGV): Questi sistemi si basano sul controllo servo per un movimento preciso delle giunzioni e una navigazione precisa.
Imballaggio e movimentazione dei materiali: i robot pick-and-place ad alta velocità, i sistemi trasportatori e le macchine di selezione utilizzano il controllo servo per velocità e precisione.
Macchine di stampa e conversione: il controllo del registro, che assicura che i modelli siano allineati perfettamente su una tela in movimento di materiale, viene raggiunto attraverso sistemi di controllo servo avanzati.
Selezione Insight: Quando si seleziona o specifica un PCB Servo Control, la chiave è quella di abbinare le sue caratteristiche di prestazione, come la velocità di elaborazione, la risoluzione di feedback e la capacità di corrente di uscita, alle esigenze specifiche dell'applicazione, sia che si tratti di un router ad alta velocità che di una fresatrice pesante.
3.Implementazione e manutenzione Best Practices
Per garantire la longevità e l'affidabilità di un componente sofisticato come il 93-32-4123D, una corretta manipolazione e manutenzione sono fondamentali.
Integrità di alimentazione e messa a terra: un'alimentazione pulita e stabile è la base per qualsiasi scheda elettronica sensibile. Una corretta messa a terra è altrettanto critica per allontanare il rumore elettrico dai circuiti di controllo e prevenire danni da picchi di tensione o scariche elettrostatiche (ESD).
Gestione ambientale e di raffreddamento: garantire che l'armadio di controllo rimanga pulito, fresco e all'interno della gamma di umidità specificata è uno dei modi più efficaci per estendere la vita di tutti i PCB di controllo industriale, inclusi i servocontrollori.
Gestione del firmware e del software: mantenere aggiornato il firmware della scheda, come raccomandato dal produttore (Haas, in questo caso), può fornire miglioramenti delle prestazioni, nuove funzionalità e correzioni critiche di bug che migliorano la stabilità.
Domande frequenti (FAQ)
1.Qual è la funzione primaria di un PCB di controllo servo come l'HAAS 93-32-4123D?
La sua funzione primaria è quella di agire come intermediario intelligente in un sistema di controllo del movimento. Prende comandi di posizionamento di alto livello dal controller CNC principale e li esegue generando i segnali precisi di basso livello necessari per azionare servoamplificatori o azionamenti. Allo stesso tempo, monitora costantemente il feedback degli encoder del motore per assicurarsi che il motore segua il comando con precisione, creando un sistema a circuito chiuso per la massima precisione.
2.In che modo un PCB di controllo industriale differisce da un PCB standard?
Un PCB di controllo industriale è costruito con uno standard molto più elevato di robustezza e affidabilità. Utilizza componenti di qualità industriale valutati per intervalli di temperatura più ampi, impiega rame più spesso per carichi di corrente più elevati e spesso include un rivestimento conformale protettivo per resistere all'umidità, alla polvere e alle sostanze chimiche. La sua progettazione dà priorità alla stabilità a lungo termine e alla resistenza al rumore elettrico, alle vibrazioni e al ciclismo termico comunemente presenti in ambienti di fabbrica, a differenza dei PCB di consumo.
3. Quali sono i sintomi comuni di un PCB di controllo del servo che non funziona?
I sintomi comuni possono includere movimento erratico dell'asse, guasto di un asse per muoversi, drift servo dove l'asse striscia lentamente, improvvisi allarmi di sovraccarico servo senza una causa meccanica e codici di guasto specifici relativi ad errori di azionamento o feedback. È fondamentale eseguire una diagnosi approfondita per confermare che il PCB è la causa principale, poiché a volte questi sintomi possono essere legati a motori, cavi o encoder.
4. può questo PCB essere riparato, o richiede la sostituzione?
Mentre i servizi di riparazione specializzati di elettronica possono talvolta riparare un PCB di servocontrolo difettoso, è generalmente raccomandato passare attraverso il produttore o un distributore autorizzato per una sostituzione o riparazione ufficiale. Ciò garantisce che la scheda soddisfi le specifiche originali, mantenga l'integrità del sistema e non annulla la garanzia della macchina. Riparare schede complesse a più strati senza documentazione e attrezzature adeguate può essere impegnativo e può portare a ulteriori problemi.
5. Perché il design a circuito chiuso è così critico nei sistemi servo moderni?
La progettazione a circuito chiuso è fondamentale perché consente la correzione degli errori in tempo reale. Il sistema non è solo"sperando"il motore spostato nella posizione giusta; si sta "guardando" attraverso l'encoder e facendo regolazioni istantanee. Ciò compensa variabili come il cambiamento delle forze di carico (ad esempio, durante un taglio pesante), l'espansione indotta dalla temperatura e l'usura meccanica, garantendo che il percorso dell'utensile sia seguito con eccezionale precisione.
