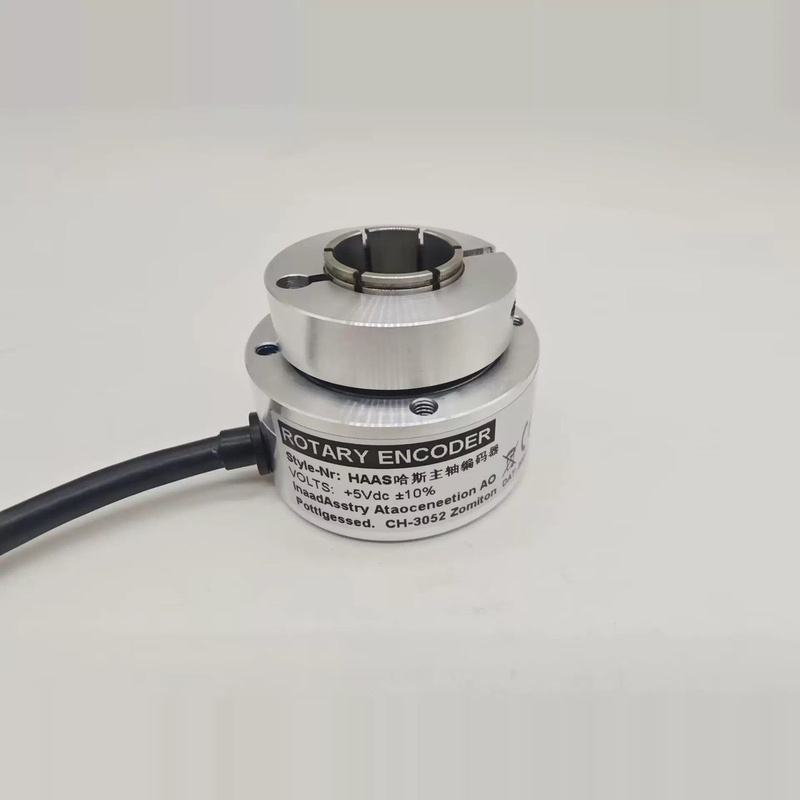

L'HAAS 93-1902/4096CPR/30-5840 rappresenta un componente critico all'interno dell'ecosistema CNC HAAS, specificamente progettato come encoder a fuso ad alte prestazioni. Questo dispositivo è fondamentale per il controllo a circuito chiuso del fuso della macchina utensile, garantendo che la velocità di rotazione e la posizione angolare siano monitorate e mantenute con precisione. Con una risoluzione di 4096 impulsi per rivoluzione (CPR), questo encoder CNC fornisce il feedback a grano fine necessario per operazioni di lavorazione avanzate come il tappaggio rigido, l'orientamento del fuso per cambiamenti di utensili e il contorno sincronizzato dell'asse C. Il suo robusto design è progettato per resistere agli ambienti duri delle officine macchinarie, affrontando contaminanti come refrigerante, nebbia d'olio e particelle metalliche fornendo al contempo un'affidabilità costante.
1. Panoramica del prodotto e integrazione del sistema
Un encoder a fuso è fondamentalmente un dispositivo sensoriale che converte il movimento meccanico di un albero rotante in un segnale elettrico. Il modello HAAS 93-1902 svolge questo compito con alta fedeltà, fungendo da "occhi" del fuso per il sistema di controllo della macchina. A differenza degli encoder lineari che misurano il movimento in linea retta, questo encoder rotativo è dedicato al monitoraggio della rotazione pivotante del fuso. In un sistema CNC HAAS, il feedback di questo encoder viene continuamente alimentato all'unità di controllo principale. Ciò crea un sistema a circuito chiuso in cui la velocità del fuso comandata (ad esempio, 5000 giri al minuto) viene costantemente confrontata con la velocità misurata effettiva. Se si verifica una deviazione dovuta alla variazione del carico, il sistema di controllo compensa istantaneamente regolando la coppia del motore, mantenendo così la velocità impostata in condizioni di taglio variabili. Questa integrazione è vitale per processi come il tappaggio rigido, dove la rotazione del fuso deve essere perfettamente sincronizzata con l'alimentazione dell'asse Z per tagliare con precisione i filetti.

2.Specifiche tecniche e caratteristiche prestazionali
L'identità e la capacità di questo encoder sono definite dal suo specifico codice di modello. Il 93-1902 è il numero di parte HAAS principale, identificandolo come un componente OEM originale progettato per una compatibilità senza soluzioni di continuità. La specifica 4096 CPR è un indicatore chiave delle prestazioni, che indica la risoluzione dell'encoder. Questo alto numero di impulsi significa che il sistema di controllo riceve 4096 segnali digitali distinti per ogni singola rivoluzione del fuso. Ciò si traduce in una risoluzione angolare inferiore a 0,1 gradi, consentendo un controllo posizionale eccezionalmente preciso. Questa alta risoluzione è ciò che consente un orientamento accurato del mandrino, dove il mandrino deve fermarsi in una posizione angolare esatta e ripetibile per il cambio automatico degli utensili. Il segmento 30-5840 del numero di modello si riferisce spesso a specifici dettagli di configurazione, che possono includere il tipo di segnale di uscita e la lunghezza fisica del cavo e l'interfaccia. Questo particolare modello è progettato per interfacciarsi direttamente con i sistemi di controllo HAAS, garantendo compatibilità plug-and-play e integrità del segnale affidabile senza la necessità di convertitori di segnale esterni.
Caratteristiche di progettazione 3.Core e costruzione
La durata dell'encoder HAAS 93-1902 è il risultato della sua costruzione appositamente costruita per un ambiente industriale esigente. La custodia è tipicamente realizzata con materiali robusti come alluminio lavorato o polimero indurito, offrendo una miscela di peso leggero e resistenza agli impatti fisici e alla corrosione. Critica per il suo funzionamento è l'albero e l'assemblaggio del cuscinetto. Questi componenti sono progettati per il funzionamento ad alta velocità e sono sigillati per prevenire l'ingresso di refrigerante, olio e polvere abrasiva fine, che sono contaminanti comuni in un centro di lavorazione. Questa tenuta robusta è essenziale per raggiungere una lunga durata di servizio e prevenire guasti prematuri. La tecnologia di rilevamento all'interno è spesso basata su un sistema ottico, dotato di un disco di vetro o metallo con retiglie estremamente fine. Una sorgente luminosa (LED) e un fotorilevatore su entrambi i lati di questo disco lavorano insieme per generare gli impulsi elettrici mentre il disco ruota con il fuso. Questo design ottico è favorito per la sua alta precisione, basso attrito e eccellente risposta ad alte velocità.
4.Aree di applicazione e vantaggi operativi
L'applicazione primaria di questo encoder CNC è quella di consentire funzioni avanzate del fuso che sono essenziali per la lavorazione moderna ed efficiente. Per il Tapping Rigido, l'encoder assicura che la rotazione del fuso e la discesa lineare del rubinetto nella parte siano perfettamente sincronizzate, impedendo al rubinetto di rompere o spogliare i filetti. In orientamento del fuso, fornisce il feedback preciso necessario per fermare il fuso in una posizione angolare specifica, che è cruciale per i cambiatori automatici di utensili per afferrare e rilasciare gli utensili correttamente. Inoltre, quando un controllo HAAS è dotato di capacità a asse C, questo encoder ad alta risoluzione consente al fuso di funzionare come una tavola rotativa di precisione, consentendo operazioni di contornamento complesse come fresatura di esagoni o foratura su un cerchio a bulloni senza bisogno di un asse rotativo separato. I vantaggi operativi sono sostanziali. Migliora direttamente l'accuratezza e la ripetibilità della lavorazione, riduce i tassi di rottamiento garantendo che processi come il tappaggio siano eseguiti correttamente e aumenta il tempo di funzionamento complessivo dell'attrezzatura fornendo prestazioni affidabili e senza manutenzione. L'utilizzo di un codificatore HAAS genuino come il 93-1902 garantisce una comunicazione ottimale con il controllo della macchina, eliminando problemi di compatibilità e garantendo che tutte le funzioni avanzate funzionino come previsto dal produttore.
Prospettiva estesa: il ruolo critico degli encoder nella lavorazione CNC
Comprendere il contesto più ampio dei dispositivi di feedback illustra perché un componente come l'HAAS 93-1902 è indispensabile nella produzione automatizzata.
1.The Feedback Loop: sistemi aperti contro chiusi
Nel controllo del movimento, un sistema a circuito aperto funziona senza feedback; un comando viene inviato a un motore (come un motore a passo) con l'assunzione che sia stato eseguito. Questo è semplice ed economico, ma suscettibile di errori se il motore manca passi a causa di sovraccarico. Al contrario, praticamente tutte le moderne macchine utensili CNC, inclusi mulini e torni HAAS, operano su un principio a ciclo chiuso per gli assi critici e il fuso. L'encoder del fuso è una parte fondamentale di questo circuito chiuso. Fornisce la verifica in tempo reale che il fuso sta seguendo i comandi. Se il controllo rileva una discrepanza tra lo stato comandato e il feedback dall'encoder, può generare un allarme, fermare il programma o correggere attivamente l'errore, proteggendo così la macchina, l'utensile e la parte dai danni.
2. Analisi comparativa: encoder del fuso vs. encoder del motore servo
Mentre entrambi sono encoder rotativi, un encoder a fuso e un encoder a servomotore hanno spesso priorità di progettazione diverse. Un servocodificatore, tipicamente collegato ai servomotori che guidano gli assi X, Y e Z, richiede una risoluzione estremamente alta (spesso nell'intervallo di milioni di conteggi per rivoluzione) per raggiungere un posizionamento preciso e un movimento liscio a velocità molto basse. Un encoder a fuso, tuttavia, è ottimizzato per il funzionamento ad alta velocità. La sua risoluzione, sebbene ancora elevata (ad esempio 4096 RPM), è equilibrata contro la necessità di generare e elaborare in modo affidabile segnali a RPM molto elevati (ad esempio 10.000 RPM o più). Le sue funzioni principali sono la regolazione della velocità e il posizionamento angolare piuttosto che il micro-posizionamento ultrafine. Inoltre, gli encoder del fuso sono spesso costruiti con una tenuta più robusta per gestire l'esposizione diretta all'ambiente di lavorazione, che è tipicamente più dura al fuso rispetto agli azionamenti a vite a sfera degli assi lineari.
3.Installation, risoluzione dei problemi e manutenzione
L'installazione corretta è fondamentale per la longevità e l'accuratezza di un encoder a fuso. Deve essere montato con allineamento preciso all'albero del mandrino per evitare l'usura del cuscinetto e l'esaurimento del segnale. Il montaggio deve anche essere sicuro per resistere alle vibrazioni. Da una prospettiva di risoluzione dei problemi, i sintomi di un encoder che non funziona possono includere fluttuazioni della velocità del fuso, allarmi relativi a "perdita di sincronizzazione del fuso" o "guasto di orientamento" e filettatura imprecisa. La manutenzione è generalmente minima, ma dovrebbe comportare mantenere pulita l'area circostante e ispezionare periodicamente l'unità per i danni fisici o i detriti accumulati che potrebbero compromettere le tenute. Anche il cavo e il connettore sono punti di guasto comuni e devono essere controllati per l'integrità.
Domande frequenti (FAQ)
Cosa significa la risoluzione 4096 CPR per le mie operazioni di lavorazione?
Una risoluzione di 4096 CPR significa che il sistema di controllo riceve 4096 pezzi discreti di informazioni posizionali per ogni singola rivoluzione del fuso. Questo alto livello di dettaglio è fondamentale per i compiti di precisione. Per l'orientamento del mandrino, consente al controllo di fermare il mandrino entro una frazione di grado per cambiamenti affidabili degli utensili. Nella tappatura rigida, assicura che la posizione di rotazione del mandrino sia perfettamente bloccata alla posizione dell'asse Z, evitando la rottura del rubinetto e garantendo filetti di alta qualità. Per un semplice controllo della velocità, fornisce un segnale di feedback della velocità molto stabile e accurato.
Questo encoder può essere utilizzato come sostituto su macchine non HAAS?
Sebbene sia tecnicamente un encoder rotativo che emette segnali standard a onde quadrate (probabilmente con canali differenziali A, B e Index), è specificamente calibrato e configurato come parte OEM HAAS originale. Utilizzarlo su un altro marchio di macchina CNC richiederebbe la verifica della compatibilità elettrica (tensione, tipo di segnale), compatibilità di montaggio fisico e garantire che la risoluzione corrisponda ai requisiti del sistema di controllo straniero. Per prestazioni ottimali e garantite su una macchina HAAS, si raccomanda vivamente la parte originale HAAS 93-1902.
Quali sono i segni più comuni di un encoder a fuso che non funziona?
I sintomi più comuni sono gli allarmi relativi al fuso sullo schermo di controllo, come "Perdita di sincronizzazione del fuso" o "Fault di orientamento del fuso". Si può anche osservare che il fuso funziona a una velocità sbagliata, fluttua nella velocità sotto un carico costante o non si ferma nella posizione corretta per un cambio di strumento. In processi come il tappaggio rigido, un encoder che non funziona causerà tipicamente rubinetti rotti o filetti mal formati a causa di una perdita di sincronizzazione.
Come influisce l'ambiente all'interno di una macchina CNC sulla durata di vita dell'encoder?
L'ambiente della macchinaria è uno dei più duri per i componenti elettronici. L'encoder è costantemente esposto alle vibrazioni del fuso e delle forze di taglio, alle fluttuazioni della temperatura e ai contaminanti pervasivi come la nebbia del refrigerante, l'olio lubrificante e i trucioli di metallo fine. L'HAAS 93-1902 è costruito per resistere a questi fattori con custodie e cuscinetti sigillati, ma l'esposizione estrema o l'ingresso diretto di fluidi possono ancora portare a guasti prematuri. La corretta manutenzione della macchina, incluso il controllo della contaminazione del refrigerante e il mantenimento pulito dell'area del fuso, contribuisce direttamente a una vita più lunga dell'encoder.
È necessaria una calibrazione professionale dopo la sostituzione di questo encoder?
Nella maggior parte dei casi su una macchina HAAS, una semplice sostituzione dell'encoder con una parte originale non richiede una taratura manuale nel senso tradizionale. Tuttavia, dopo l'installazione, è spesso necessario eseguire una procedura di impostazione "Orientamento del fuso" attraverso il software di controllo della macchina. Questa routine insegna al controllo l'esatta relazione tra l'impulso indice dell'encoder (che indica una rivoluzione completa) e la posizione fisica del fuso. Questo passaggio è fondamentale per garantire che le modifiche degli strumenti avvengano in modo affidabile e accurato.
