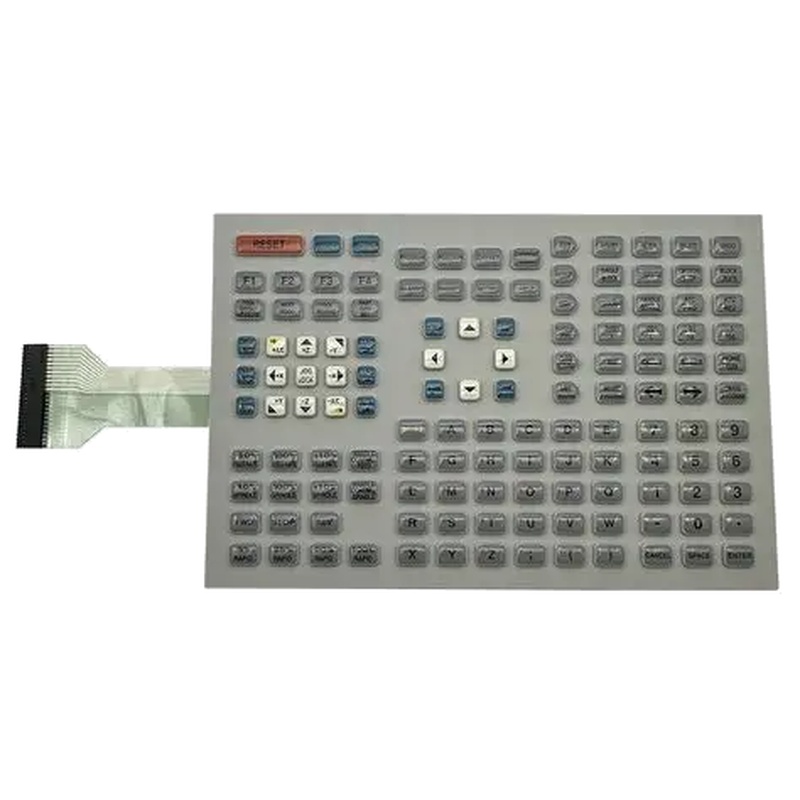

Pannello di controllo del funzionamento della macchina CNC HAAS 61-0201A per il centro di fresatura

L'HAAS 61-0201A rappresenta un componente di interfaccia critico nel campo dell'automazione industriale, specificamente progettato come pannello di controllo della macchina CNC per i centri di lavorazione Haas. Questo pannello di funzionamento della macchina funge da collegamento di comunicazione primario tra l'operatore della macchina e il sofisticato sistema CNC, consentendo un controllo preciso sulle operazioni di lavorazione. Integra controlli tattili, sistemi di visualizzazione e funzionalità di input dati per facilitare la programmazione efficiente, il monitoraggio e il controllo manuale di processi di lavorazione complessi. Progettato per l'affidabilità in ambienti industriali esigenti, questo pannello riflette la filosofia di Haas di creare sistemi di controllo semplici da usare ma potenti che semplificano il flusso di lavoro dall'installazione alla produzione.

1. Panoramica del prodotto e integrazione tecnologica di base

L'HAAS 61-0201A è più di una semplice collezione di pulsanti e interruttori; rappresenta un sottosistema accuratamente progettato che collega l'input umano con la precisione della macchina. Come pannello di controllo della macchina CNC dedicato, è progettato per funzionare senza problemi con il sistema di controllo proprietario di Haas, noto per l'utilizzo di processori ad alta velocità per garantire prestazioni reattive. Il layout del pannello è ergonomicamente progettato per fornire agli operatori un accesso intuitivo alle funzioni frequentemente utilizzate, raggruppando comandi specializzati in modo logico per ridurre la complessità operativa e il tempo di apprendimento.

Questo pannello di funzionamento della macchina ospita tipicamente una serie di tasti fisici, quadranti rotativi e potenzialmente un'area di visualizzazione dedicata, che lavora in congiunzione con il sistema di controllo principale. Il suo design dà priorità alla durabilità per resistere alle dure condizioni di una macchinaria, inclusa l'esposizione alla nebbia del refrigerante, alle variazioni di temperatura e all'uso costante. L'integrazione di questo pannello nel più ampio ecosistema di controllo Haas consente un'esperienza operativa standardizzata su diverse macchine utensili Haas, il che significa che la competenza con un pannello Haas si traduce facilmente nell'uso di altre macchine del portafoglio Haas.

2.Specifiche tecniche e configurazione fisica

Sebbene gli schemi tecnici specifici per il modello 61-0201A richiedano la consultazione della documentazione ufficiale Haas, le sue caratteristiche generali possono essere dedotte dai principi di progettazione stabiliti di Haas. Il pannello è progettato per soddisfare rigorosi standard industriali, inclusa la compatibilità elettromagnetica per prevenire interferenze e una costruzione robusta per la resistenza alle vibrazioni.

Attributi tecnici chiave:

Interfaccia fisica: il pannello dispone di una gamma completa di tasti alfanumerici per l'ingresso diretto dei dati, tasti di funzione dedicati per un accesso rapido ai comandi comuni e interruttori di selezione della modalità per la transizione tra manuale, automatico e altri stati operativi.

Sistemi di feedback: incorpora interruttori tattili di alta qualità per feedback positivo dell'operatore e luci indicatori di stato per fornire conferma visiva immediata degli stati della macchina e delle funzioni attive.

Connettività e integrazione: il pannello si collega direttamente al controller principale della macchina tramite connettori e cavi di alta affidabilità di qualità industriale. È progettato per interfacciarsi perfettamente con altri componenti del sistema, tra cui la ruota a mano remota (maniglia di jogging) per un preciso controllo manuale dell'asse e l'unità di visualizzazione centrale.

Robusttà ambientale: costruito per eseguire in modo affidabile in tipici ambienti di produzione, il pannello è costruito da materiali resistenti agli oli, ai refrigeranti e agli agenti di pulizia industriali.

3.Design filosofia e caratteristiche ergonomiche

L'approccio di Haas alla progettazione del pannello di controllo enfatizza l'ergonomia centrata sull'operatore e l'efficienza operativa. Il pannello di controllo della macchina CNC HAAS 61-0201A è una manifestazione di questa filosofia, progettata per minimizzare i movimenti inutili e semplificare il flusso di lavoro.

Layout di controllo intuitivo: i tasti e gli interruttori sono raggruppati strategicamente per funzione. Ad esempio, i tasti di controllo dell'asse, le sovrascrizioni della velocità di alimentazione e i controlli del fuso sono tipicamente situati in zone distinte, codificate a colori o etichettate, consentendo un'identificazione rapida e riducendo il potenziale di errori operativi. Questo raggruppamento logico è un segno distintivo dei controlli Haas, contribuendo alla loro reputazione di essere user-friendly.

Durabilità e manutenzione: i componenti selezionati per questo pannello di funzionamento della macchina sono scelti per la loro lunga durata di servizio. Gli interruttori chiave sono valutati per milioni di azionamenti e l'assemblaggio complessivo è progettato per un facile accesso durante la manutenzione o la risoluzione dei problemi. Questo focus sull'affidabilità aiuta a massimizzare il tempo di funzionamento della macchina e a ridurre il costo totale di proprietà.

Integrazione del sistema senza soluzioni di continuità: il pannello non è un'unità autonoma ma una parte completamente integrata del sistema di controllo Haas. Funziona in concerto con il processore principale, che esegue calcoli servo-loop migliaia di volte al secondo, e il display per fornire un'esperienza di operatore coesa e reattiva.

Aree di applicazione primarie e contesto operativo

Il pannello HAAS 61-0201A è il centro nervoso di controllo per una vasta gamma di attività di lavorazione eseguite sui centri di lavorazione Haas. Le sue applicazioni coprono l'intero processo di produzione, dall'installazione iniziale alla produzione finale.

Configurazione e preparazione della macchina: gli operatori utilizzano il pannello per eseguire le sequenze di homing, impostare gli offset di lavoro (G54, G55, ecc.) e gestire le compensazioni di lunghezza e diametro dell'utensile. Il generatore di impulsi manuale (ruota di mano), spesso un accessorio collegato, viene utilizzato per il posizionamento preciso dell'utensile e del pezzo di lavoro.

Gestione e esecuzione del programma: il pannello viene utilizzato per selezionare, caricare e modificare programmi di parti. Gli operatori si affidano ad esso per avviare l'inizio del ciclo, gestire il flusso del programma con funzioni come l'arresto opzionale e l'esecuzione di un singolo blocco e intervenire quando necessario con comandi di sostegno o reset di alimentazione.

Monitoraggio e intervento del processo in tempo reale: durante le operazioni di lavorazione, il pannello fornisce i mezzi primari per i controlli manuali di sovrascrizione. Gli operatori possono regolare le velocità del fuso e le velocità di alimentazione al volo per ottimizzare le condizioni di taglio e possono utilizzare i comandi per rispondere a situazioni inaspettate, garantendo sia la qualità della parte che la sicurezza della macchina.

5.Vantaggi operativi e vantaggi economici

L'implementazione dell'HAAS 61-0201A come parte di un sistema di controllo Haas offre vantaggi significativi in termini di produttività, facilità d'uso e efficienza dei costi operativi.

Efficienza operativa migliorata e tempo di formazione ridotto: il layout standardizzato e intuitivo del pannello di controllo della macchina CNC accorcia significativamente la curva di apprendimento per i nuovi operatori. Questa coerenza tra le diverse macchine Haas consente ai negozi di assegnare flessibilmente il personale senza una riformazione estesa, migliorando l'agilità della forza lavoro e riducendo le spese di formazione.

Massimizzazione del tempo di funzionamento e dell'affidabilità: la robusta costruzione e l'uso di componenti di alta qualità in questo pannello di funzionamento della macchina contribuiscono direttamente alla disponibilità della macchina. La sua affidabilità riduce al minimo i tempi di fermo associati ai guasti del sistema di controllo, mentre la progettazione standardizzata semplifica la risoluzione dei problemi e l'acquisto di pezzi di ricambio, portando a costi di manutenzione inferiori durante il ciclo di vita della macchina.

Miglioramento del controllo del processo e della flessibilità: il pannello garantisce agli operatori un controllo diretto e immediato sulle funzioni critiche della macchina. La capacità di effettuare regolazioni e sovrascrizioni rapide consente loro di ottimizzare i processi di lavorazione in tempo reale, migliorando le finiture superficiali, proteggendo gli utensili di taglio e riducendo i tempi di ciclo, il che migliora collettivamente il throughput complessivo di produzione.

Domande frequenti (FAQ)

Qual è il ruolo primario del pannello HAAS 61-0201A all'interno di un centro di lavorazione?

Il ruolo primario dell'HAAS 61-0201A è quello di servire come interfaccia fisica principale per l'operatore della macchina. Questo pannello di controllo della macchina CNC consente l'input manuale dei dati, la selezione della modalità, il controllo del programma e l'interazione in tempo reale con il sistema CNC della macchina. Traduce i comandi dell'operatore in azioni, consentendo il controllo su ogni aspetto del processo di lavorazione, dall'impostazione e dalla misurazione degli utensili all'esecuzione e al monitoraggio del programma.

In che modo il design di questo pannello di controllo contribuisce alla facilità di utilizzo?

Haas progetta il suo pannello di gestione della macchina con un focus sul raggruppamento logico e sul layout intuitivo. Le chiavi utilizzate spesso sono posizionate in modo prominente e spesso codificate a colori o a forma distintiva per un'identificazione rapida. Questo design ergonomico riduce il carico cognitivo sull'operatore, riduce al minimo il potenziale di errori di input e accelera i flussi di lavoro operativi, motivo fondamentale per cui i controlli Haas sono spesso descritti come facili da usare e imparare.

Questo pannello di controllo può essere utilizzato con diversi modelli di centri di lavorazione Haas?

Mentre l'HAAS 61-0201A è un modello specifico, Haas è conosciuta per la sua filosofia di controllo standardizzata. Molti pannelli di controllo fisici e l'interfaccia software sottostante sono coerenti in tutta la loro gamma di centri di lavorazione verticali (VMC), centri di lavorazione orizzontali (HMC) e torni. Ciò significa che un operatore addestrato su una macchina con questo pannello può in genere operare un'altra macchina Haas con una minima formazione aggiuntiva, fornendo una notevole flessibilità sul piano di fabbrica.

Quali sono le considerazioni di manutenzione chiave per questo tipo di pannello di funzionamento della macchina?

Le principali considerazioni di manutenzione riguardano la preservazione dell'integrità dei componenti fisici. Una pulizia regolare con solventi appropriati per rimuovere olio, polvere e residui di refrigerante è essenziale. È inoltre importante controllare periodicamente lo stato delle chiavi e degli interruttori per l'usura e assicurarsi che tutte le luci indicatori di stato funzionino correttamente. Per eventuali problemi interni, il servizio dovrebbe essere eseguito da tecnici qualificati per evitare di danneggiare i componenti elettronici sensibili.

Come si integra questo pannello fisico con il più ampio sistema di controllo Haas?

Il pannello 61-0201A è un componente chiave dell'ecosistema integrato di controllo Haas. Si collega direttamente al controller principale della macchina, che ospita i potenti processori che gestiscono compiti complessi come i calcoli servo-loop. Il pannello funziona in tandem con il display del sistema, il software e altre periferiche (come la maniglia di jogging remota) per creare un ambiente di controllo unificato e reattivo, garantendo che gli input dell'operatore siano eseguiti con precisione e affidabilità dalla macchina.
