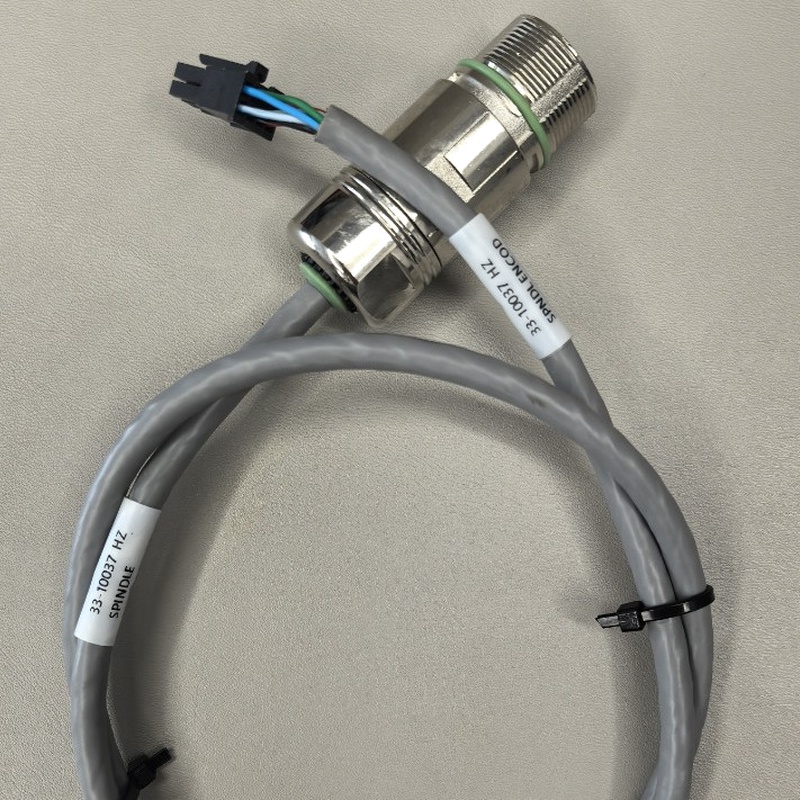

HAAS 33-10037 Cavo dell'encoder del fuso CNC, Repla ad alta flessibilità

Panoramica del prodotto e funzione principale

Un cavo dell'encoder del fuso è un componente specializzato in macchinari CNC, responsabile della trasmissione di segnali di feedback critici dall'encoder del fuso all'unità di controllo principale della macchina. In Haas e altri sistemi CNC, l'encoder del fuso è un sensore che fornisce dati in tempo reale sulla velocità di rotazione, la direzione e la posizione angolare del fuso. Il cavo dell'encoder CNC è il collegamento vitale che garantisce che questi dati siano comunicati con precisione e senza interferenze, che è fondamentale per i compiti di lavorazione di precisione. Qualsiasi compromesso nell'integrità del cavo può portare direttamente a allarmi della macchina, errori di posizionamento e qualità di lavorazione degradata.

Specifiche tecniche e caratteristiche di progettazione

La progettazione di un cavo encoder a fuso affidabile implica diverse considerazioni ingegneristiche chiave per garantire la fedeltà del segnale nell'ambiente elettricamente rumoroso di una macchinaria.

schermazione e immunità al rumore: per proteggere i segnali di encoder ad alta frequenza e bassa tensione dalle interferenze elettromagnetiche (EMI) generate da motori e azionamenti, questi cavi in genere presentano schermazione avanzata come uno scudo di rame intrecciato o un avvolgimento di foglia. Questa schermazione è spesso specificata per essere collegata a entrambe le estremità per formare una barriera protettiva continua, eliminando efficacemente il rumore e evitando la corruzione del segnale.

Configurazione del cablaggio interno: i conduttori interni sono di solito disposti in una configurazione a doppia coppia torsa. Ciò significa che le coppie di segnali differenziali critici (come A+/A- e B+/B-) sono torte insieme. Questo design è cruciale perché aiuta a cancellare il rumore che è comune a entrambi i cavi della coppia, migliorando significativamente l'integrità del segnale e il rifiuto del rumore sulla lunghezza del cavo.

Integrità e durabilità del connettore: Dato l'ambiente industriale, i connettori su un cavo encoder CNC devono essere robusti, spesso dotati di meccanismi di blocco per prevenire la disconnessione indotta dalle vibrazioni. Il cavo stesso deve essere flessibile e durevole, resistente agli oli, ai refrigeranti e alla flessibilità ripetuta, soprattutto nelle applicazioni in cui il cavo potrebbe essere indirizzato attraverso trasportatori di cavi.

Aree di applicazione primarie e soluzioni industriali

Il cavo HAAS 33-10037 Trova il suo ruolo essenziale in vari contesti di produzione di precisione e di automazione.

Centri di lavorazione CNC: Questa è l'applicazione primaria, dove il cavo consente funzioni critiche come l'orientamento del fuso per cambiamenti di utensili, tappatura rigida e fresatura di filetti. Il feedback dell'encoder consente al controllo di sincronizzare con precisione la rotazione del fuso con il movimento dell'asse.

Lavorazione ad alta velocità (HSM): nelle applicazioni HSM, l'integrità del segnale dal cavo dell'encoder del fuso è fondamentale. Qualsiasi perdita di latenza o segnale può causare difetti significativi della finitura superficiale o imprecisioni dimensionali sul pezzo.

Retificazione e tornitura di precisione: Queste operazioni si basano sul controllo e sul posizionamento esatti della velocità del fuso, facilitati dal ciclo di feedback ininterrotto mantenuto da un cavo encoder di alta qualità.

Vantaggi operativi e vantaggi economici

Investire in un cavo encoder genuino e ben progettato offre significativi vantaggi operativi ed economici.

Massimizzazione del tempo di funzionamento della macchina: un cavo encoder difettoso è una fonte comune di interruzioni della macchina. L'utilizzo di un cavo affidabile come l'HAAS 33-10037 riduce al minimo il rischio di guasti come l'allarme 237 (errore di velocità del fuso) o altri allarmi relativi all'encoder, riducendo così i tempi di fermo non pianificati e mantenendo il flusso di produzione.

Qualità di lavorazione garantita: il feedback preciso consentito da un cavo encoder CNC ad alte prestazioni garantisce che la macchina eseguisca movimenti esattamente come programmato. Ciò si traduce in una migliore precisione della parte, finiture superficiali migliorate e qualità coerente, riducendo rottami e rielaborazioni.

Manutenzione preventiva e longevità: l'ispezione e la sostituzione proattiva dei cavi dell'encoder come parte di un programma di manutenzione preventiva possono prevenire danni più costosi all'encoder del fuso o al sistema di controllo. Un cavo di qualità è costruito per durare, resistere alle dure condizioni dell'ambiente di lavorazione e fornire una lunga vita utile.

Domande frequenti (FAQ)

1. Quali sono i sintomi più comuni di un cavo encoder del fuso che non funziona?

I sintomi più comuni includono il funzionamento intermittente del fuso, il fuso non gira mentre il caricametro mostra il massimo, allarmi relativi alla velocità del fuso o al feedback (come l'allarme 237 sulle macchine Haas) e posizionamento incoerente durante l'orientamento del fuso. Il deterioramento della qualità della lavorazione, come gli errori nei fori filettati durante il tappaggio rigido, può anche indicare un problema di cavo.

2. Perché la schermazione è così critica in un cavo encoder CNC?

La schermazione è fondamentale perché l'encoder trasmette segnali digitali a bassa potenza che sono altamente suscettibili alle interferenze elettromagnetiche (EMI) da motori, cavi di alimentazione e azionamenti nelle vicinanze. Senza schermazione efficace, questo rumore può corrompere il segnale, portando a dati di velocità / posizione errati, allarmi della macchina e parti fallite. Uno scudo correttamente installato agisce come una gabbia di Faraday, deviando questa interferenza a terra.

3. Posso riparare un cavo encoder del fuso danneggiato o dovrebbe essere sostituito?

Mentre una riparazione temporanea potrebbe essere possibile, la sostituzione con una parte originale è quasi sempre il corso di azione raccomandato. Le caratteristiche elettriche del cavo, inclusa l'impedenza, la capacità e l'integrità della schermazione, sono progettate con precisione. Una riparazione, a meno che non sia effettuata secondo standard rigorosi, può alterare queste caratteristiche e portare a problemi di prestazione o riflessione del segnale. Per l'affidabilità e le prestazioni garantite, l'installazione di un nuovo cavo specificato dall'OEM è la migliore pratica.

4. Come contribuisce il cavo dell'encoder alle operazioni di tappaggio rigide?

Il tappaggio rigido richiede una perfetta sincronizzazione tra la rotazione del fuso e l'alimentazione dell'asse Z. Il cavo dell'encoder del fuso fornisce il feedback posizionale in tempo reale del fuso al controllo. Ciò consente al controllo di comandare al servo a asse Z di muoversi in preciso coordinamento con la rotazione del mandrino, garantendo un passo di filettatura accurato. Un cavo difettoso romperà questa sincronizzazione, con conseguente rottura dei rubinetti o dei filetti rovinati.

5.Qual è la differenza tra un cavo encoder e un cavo di alimentazione del motore standard?

Sono progettati per scopi fondamentalmente diversi. Un cavo di alimentazione del motore trasporta corrente elevata per azionare il motore del fuso. Un cavo encoder trasporta il segnale a bassa tensione, ad alta frequenza e l'alimentazione all'encoder. A causa di questo, i cavi encoder richiedono più conduttori di piccolo calibro, schermatura sofisticata e coppie torse per l'immunità al rumore, mentre i cavi di alimentazione hanno conduttori più grandi e sono progettati principalmente per la capacità di trasporto di corrente e l'isolamento della tensione.
