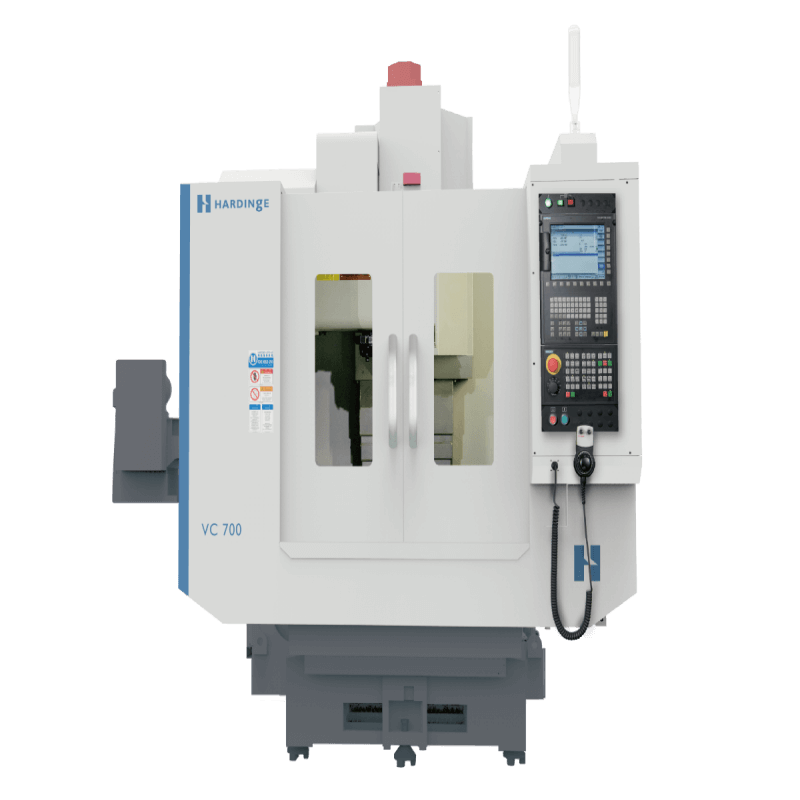

HARDINGE VC700 Centro di lavorazione VMC di precisione ad alte prestazioni

La HARDINGE VC700 rappresenta una soluzione definitiva nel mondo della lavorazione di precisione, incarnando un'eredità di eccellenza ingegneristica americana su misura per le esigenze di produzione moderne. Questo VMC di precisione è meticolosamente progettato per fornire un'eccezionale precisione, rigidità robusta e notevole efficienza operativa in un footprint compatto. È progettato per officine macchine e impianti di produzione che richiedono una qualità senza compromessi per parti complesse in settori come l'aerospaziale, il medico e l'ottica di precisione. Il VC700 non è solo una macchina; è un sistema integrato in cui ogni componente, dalle colate fondamentali al fuso ad alta velocità, è ottimizzato per lavorare in armonia, garantendo finiture superficiali superiori, tolleranze strette e affidabilità a lungo termine sia per la produzione ad alto volume che per componenti complessi e monouso.

1 Panoramica del prodotto e filosofia tecnologica di base

Il HARDINGE VC700 è un centro di lavorazione verticale ad alte prestazioni che rappresenta una perfetta sinergia di principi meccanici collaudati nel tempo e tecnologia di produzione avanzata. La filosofia di progettazione di Hardinge per la serie VC si concentra sulla creazione di macchine "di dimensioni giuste", offrendo un equilibrio ottimale tra una generosa busta di lavoro e una presenza fisica che risparmia spazio sul piano dell'officina. Il VC700 è costruito per fornire un ambiente stabile e ammortizzante le vibrazioni per il taglio di precisione, un requisito critico per la lavorazione di acciai induriti, leghe esotiche e plastiche ingegneristiche con precisione a livello di micron. La sua integrazione con comandi CNC leader del settore, come il Fanuc 0i MF Plus o Siemens 828D, lo rende un pezzo centrale versatile e intelligente per qualsiasi operazione di lavorazione di alto valore.

2 Specifiche tecniche approfondite e metriche di prestazione

Le capacità del VMC HARDINGE sono chiaramente definite dalle sue rigorose specifiche tecniche. La macchina dispone di viaggi sostanziali dell'asse di 720 mm nell'asse X, 410 mm nell'asse Y e 430 mm nell'asse Z, fornendo un cubo di lavoro versatile. Il tavolo di lavoro misura 800 mm per 400 mm ed è valutato per una notevole capacità di carico di 300 kg, accogliendo un'ampia gamma di dimensioni di pezzi e impianti. Un differenziatore critico per qualsiasi VMC di precisione è la sua precisione, e il VC700 è calibrato ad una precisione di posizionamento impressionante di ≤0,008 mm e una ripetibilità di ≤0,004 mm su tutti gli assi lineari, come verificato rispetto agli standard internazionali come ISO 230-2. Questo livello di precisione garantisce che geometrie complesse e caratteristiche di tolleranza strette siano costantemente mantenute parte dopo parte.

3 Caratteristiche critiche di progettazione ed elementi di costruzione

3.1 Rigidità strutturale e stabilità termica senza compromessi

La base delle prestazioni del VC700 sono le sue colate in ferro grigio di alta qualità pesantemente costillate per il letto e la colonna. Questo materiale è selezionato per le sue proprietà di ammortizzazione inerenti superiori, che assorbono l'energia vibratoria dalle forze di taglio, con conseguente una migliore finitura della superficie e una lunga durata dell'utensile. La progettazione strutturale è ulteriormente raffinata utilizzando l'analisi degli elementi finiti (FEA) per ottimizzare la geometria, garantendo la massima rigidità e stabilità termica sotto carichi operativi variabili. Questa robusta base consente al VC700 di eseguire la fresatura pesante con la stessa efficienza della finitura ad alta velocità.

3.2 Sistema di guida e movimento ad alte prestazioni

Il movimento di precisione è ottenuto attraverso una combinazione di componenti di alta qualità e un design a azione diretta. I tre assi lineari (X, Y, Z) sono alimentati da servomotori collegati direttamente a vite a sfera di precisione C3 di diametro 32 mm. Questo accoppiamento diretto elimina la reazione e fornisce un movimento altamente reattivo. Per la guida, il VC700 impiega moduli a rulli lineari di alta qualità di produttori rinomati come THK, che offrono alta capacità di carico e eccezionale fluidità di movimento. Questa combinazione garantisce un posizionamento rapido e accurato e una lunga durata di servizio senza manutenzione.

3.4 Tecnologia avanzata del fuso e degli utensili

Al centro del VC700 c'è un mandrino potente e equilibrato con precisione. La configurazione standard è di tipo BBT40 (Big Plus®) a 12.000 giri al minuto, con un sistema di azionamento diretto motorizzato che elimina le inefficienze e le potenziali vibrazioni degli azionamenti a nastro. Il sistema conico a doppio contatto BBT40 è una caratteristica chiave, dove il supporto utensili si interfaccia con il mandrino sia sul conico che sulla faccia, con conseguente notevole miglioramento della rigidità e della sicurezza della tenuta degli utensili. Questo sistema migliora significativamente la stabilità della lavorazione, consente velocità di rimozione del metallo più elevate e migliora la ripetibilità dell'asse Z. Un sistema di soffiamento automatico pulisce il fuso conico prima di ogni cambio di utensile, evitando che i contaminanti influiscano sulla precisione del sedile dell'utensile.

3.5 Sistemi integrati di automazione e sicurezza

Progettato per il funzionamento ininterrotto, il VC700 viene fornito di serie con un cambiatore automatico di utensili (ATC) affidabile di tipo braccio con una capacità di 20 stazioni. Ciò consente di disporre di un repertorio di utensili diverso per cicli di lavorazione complessi senza intervento manuale. La sicurezza dell'operatore è fondamentale, dotata di una porta di sicurezza interbloccata con un meccanismo di blocco cablato che impedisce l'accesso mentre la macchina è in ciclo, garantendo un ambiente di lavoro sicuro.

4 Vantaggi operativi e vantaggi di applicazione nel mondo reale

La meticolosa ingegneria del HARDINGE VC700 si traduce in benefici diretti e tangibili per l'utente finale. L'eccezionale rigidità e la stabilità termica della macchina garantiscono la capacità unica di gestire una vasta gamma di materiali, dall'alluminio e dall'acciaio inossidabile alle leghe ad alte temperature. Ciò rende il VMC Hardinge una soluzione ideale su una piattaforma unica per le officine di lavoro che incontrano lavori diversi. Il fuso ad alta velocità e le velocità di traversata rapide riducono al minimo i tempi di non taglio, portando a tempi di ciclo più brevi e ad un aumento della portata. Inoltre, la comprovata affidabilità e i bassi requisiti di manutenzione del progetto VC700 massimizzano il tempo di funzionamento della macchina, fornendo un migliore ritorno sull'investimento e riducendo il costo totale di proprietà durante il ciclo di vita della macchina.

5 Diversi scenari di applicazione e soluzioni industriali

La versatilità del VC700 lo rende una risorsa preziosa in numerosi settori high-tech. Nell'industria dei dispositivi medici, la sua alta precisione e ripetibilità sono essenziali per la fabbricazione di componenti complicati di strumenti chirurgici, impianti ortopedici e parti di attrezzature diagnostiche. Il settore aerospaziale utilizza il VC700 per la produzione di componenti robusti e affidabili per sistemi di carburante, attuatori e alloggi avionici, dove l'integrità del materiale e la precisione dimensionale non sono negoziabili. Inoltre, la macchina è perfettamente adatta per l'industria degli stampi e delle matrici, dove la sua capacità di ottenere eccellenti finiture superficiali riduce la necessità di lucidatura manuale, accelerando il tempo di commercializzazione per stampi a iniezione e matrici pressofusi.

Prospettiva estesa: il valore strategico della tecnologia VMC di precisione

Investire in una macchina come la HARDINGE VC700 è una decisione strategica che influisce sulle capacità, sulla reputazione e sul profitto di un produttore.

Il ruolo di un VMC di precisione in una moderna fabbrica digitale

Un VMC di precisione non è più un’isola isolata di automazione. Macchine come la VC700 sono progettate per integrarsi senza problemi in un ecosistema di produzione digitale. Con opzioni di connettività standard come Ethernet e USB, il VC700 può facilmente alimentare i dati operativi ai sistemi di monitoraggio di tutto l'impianto, consentendo analisi delle prestazioni in tempo reale e pianificazione predittiva della manutenzione. Questa connettività è il primo passo verso la costruzione di una cellula di produzione spenta le luci, in cui la macchina può funzionare senza sorveglianza per periodi prolungati, aumentando drasticamente l'utilizzo delle risorse.

La scelta informata: criteri chiave di selezione

Quando si valuta un centro di lavorazione verticale, si devono considerare diversi fattori oltre le specifiche di base. La tecnologia del fuso (BT vs. BBT) ha una correlazione diretta con la qualità delle parti e l'efficienza di lavorazione raggiungibili. La costruzione della macchina e la qualità dei suoi componenti di movimento lineare sono indicatori principali della sua precisione e durata a lungo termine. La manutenzione, l'accesso al supporto tecnico e la disponibilità di formazione sono anche fondamentali per mantenere le prestazioni massime nel corso degli anni. La HARDINGE VC700 ottiene punteggi alti su tutti questi fronti, sostenuta da una rete di assistenza globale e una reputazione per la costruzione di macchine che durano.

Domande frequenti (FAQ)

Per quali settori specifici è più adatta la Hardinge VC700?

Il VC700 è eccezionalmente adatto per le industrie in cui precisione, affidabilità e finitura superficiale superiore sono fondamentali. Ciò comprende il settore medico e dentale per impianti e strumenti chirurgici, l'industria aerospaziale per componenti critici, il settore automobilistico per la prototipazione e le parti ad alte prestazioni e l'industria degli stampi e delle matrici dove la sua stabilità e precisione riducono i tempi di finitura.

In che modo il sistema del fuso BBT40 differisce da un BT40 standard e perché è importante?

Il sistema BBT40 è un design a doppio contatto. Mentre un portautensili BT40 standard contatta il fuso solo sulla superficie conica, il portautensili BBT40 effettua un contatto simultaneo sulla conica e sulla faccia del fuso. Ciò crea una connessione molto più rigida, riducendo al minimo la deflessione dell'utensile durante tagli pesanti e ammortizzando le vibrazioni. Il risultato è la capacità di effettuare tagli più aggressivi, ottenere finiture superficiali migliori e migliorare significativamente la durata dell'utensile e la coerenza dimensionale, specialmente nelle operazioni di fresatura a asse Z.

Quali sono i fattori chiave che contribuiscono alla rinomata precisione a lungo termine del VC700?

Diverse caratteristiche ingegneristiche lavorano in concerto per garantire la longevità della precisione. L'uso di colate in ferro grigio di alta qualità fornisce inerente ammortizzazione delle vibrazioni e stabilità termica. Le vite a sfera pre-tensionate C3 e le guide lineari di alta precisione resistono all'usura e mantengono l'allineamento. Inoltre, il mandrino a azionamento diretto e il sistema di utensili BBT40 riducono al minimo le potenziali fonti di errore. Infine, le rigorose procedure di taratura e test di Hardinge in fabbrica hanno stabilito un elevato livello di base per l'accuratezza che la macchina è costruita per mantenere.

Il VC700 può essere integrato in una cellula di produzione automatizzata?

Assolutamente. Il VC700 è un candidato eccellente per l'automazione. La sua robusta costruzione e la sua stabilità termica lo rendono adatto a cicli lunghi e non sorvegliati. L'ATC standard può essere integrato con un sistema di pallet pool o integrato con un caricatore robotico per la produzione continua. Il sistema CNC della macchina fornisce interfacce standard per comunicare con attrezzature di automazione esterne, rendendolo un investimento flessibile e a prova di futuro per i negozi che cercano di scalare le loro capacità produttive.
