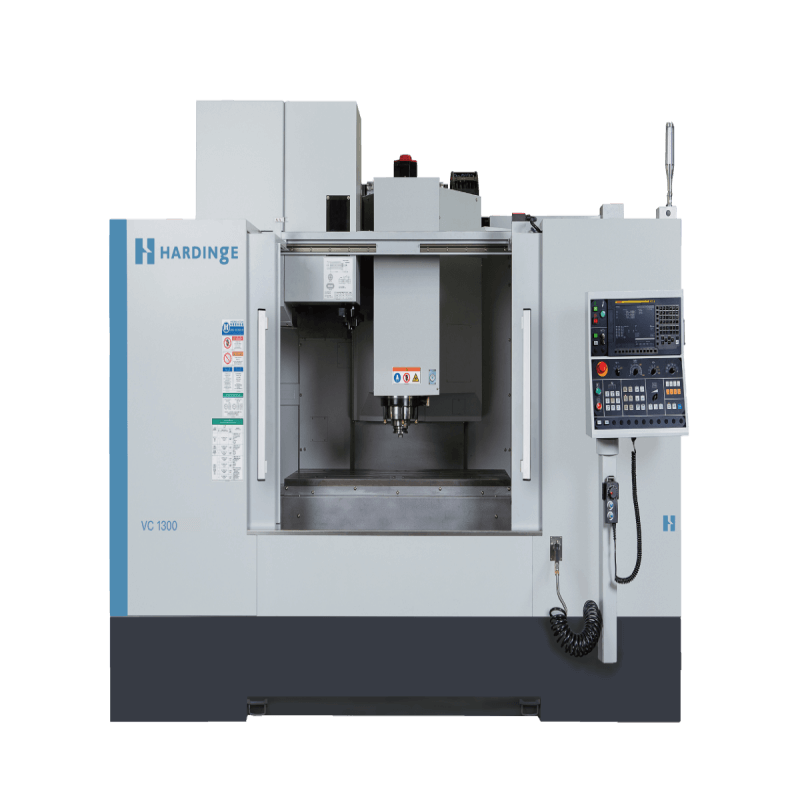

HARDINGE VC1300 Centro di lavorazione verticale di precisione ad alta velocità

Il centro di lavorazione verticale di precisione HARDINGE VC1300 è una testimonianza dell'ingegneria avanzata nel campo della produzione ad alta precisione. Progettato e fabbricato da Hardinge, un marchio sinonimo di affidabilità e innovazione nel settore delle macchine utensili, questo modello è progettato per fornire un'eccezionale precisione e stabilità per i compiti di lavorazione più esigenti. Con una costruzione robusta incentrata sulla rigidità e sulla stabilità termica, il VC1300 è in grado di mantenere tolleranze strette anche durante lunghi cicli di produzione. Funziona come una soluzione ideale per un ampio spettro di industrie, tra cui aerospaziale, medico, automobilistico e manifattura di stampi / stampi, dove precisione, ripetibilità e qualità senza compromessi sono requisiti non negoziabili per il successo in un paesaggio competitivo.

1. Panoramica del prodotto e eredità del marchio

Il VC1300 è un membro importante della famosa serie di centri di lavorazione verticali VC di Hardinge. Hardinge ha costruito una reputazione formidabile nel corso degli anni concentrandosi sui principi fondamentali di precisione, durata e integrazione tecnologica. La filosofia di progettazione dell'azienda enfatizza un approccio di sistemi, dove ogni componente, dalla colata di base al fuso e al sistema di controllo, è progettato per funzionare in perfetta armonia. Ciò garantisce che l'utente finale riceva una macchina utensile superiore alla somma delle sue parti. La VC1300 incarna questa filosofia, rappresentando una macchina che non è costruita solo per le specifiche di una scheda dati, ma per la produttività reale e la ritenzione della precisione durante l'intera durata della sua vita operativa, supportando i produttori nel raggiungere nuovi livelli di eccellenza manifatturiera.

2.Specifiche tecniche e metriche di prestazione

La HARDINGE VC1300 è definita da un insieme di specifiche tecniche che stabiliscono la sua capacità e le sue prestazioni, rendendola adatta alla lavorazione di pezzi di medie e grandi dimensioni.

Viaggio dell'asse e busta di lavoro: La macchina offre viaggi sostanziali sull'asse, con un viaggio sull'asse X di 1300 mm, un viaggio sull'asse Y di 700 mm e un viaggio sull'asse Z di 635 mm. Questo fornisce un generoso volume di lavoro per un'ampia gamma di componenti.

Accuratezza di posizionamento e ripetibilità: Un segno distintivo del VC1300 è la sua eccezionale precisione. La macchina vanta una precisione di posizionamento di 0,012 mm e una precisione di ripetibilità di 0,006 mm su tutti gli assi lineari (X, Y, Z). Questo elevato livello di precisione garantisce che le parti complesse siano lavorate correttamente la prima volta e per ogni iterazione successiva.

Tavolo di lavoro e capacità di carico: Il tavolo di lavoro misura 1425 mm di lunghezza per 700 mm di larghezza, fornendo una piattaforma sostanziale e stabile per parti e impianti. È supportato da una robusta capacità di carico di 1500 kg, che consente il montaggio sicuro di pezzi pesanti o configurazioni complesse di fissaggio senza compromettere le prestazioni della macchina.

Configurazione e velocità del mandrino: sebbene le opzioni specifiche del mandrino possano variare, le macchine di questa classe di Hardinge dispongono spesso di mandrini ad alte prestazioni progettati sia per potenza che per precisione. La distanza dal naso del mandrino alla superficie del tavolo va da 133 mm a 768 mm e la linea centrale del mandrino alla distanza della protezione dell'asse Z (distanza della gola) è di 725 mm, offrendo una notevole flessibilità verticale.

Caratteristiche di progettazione 3.Core e elementi di costruzione

Le prestazioni del VC1300 sono radicate nel suo design meticoloso e nell'uso di materiali e componenti di alta qualità durante tutta la sua costruzione.

Rigido letto e struttura della macchina: la base del VC1300 è il suo letto in ghisa pesantemente costillato e di alta qualità. Questo materiale è scelto per la sua capacità superiore di ammortizzare le vibrazioni, che è fondamentale per raggiungere finiture superficiali fine e mantenere l'integrità dell'utensile. L'intera struttura è progettata utilizzando analisi degli elementi finiti (FEA) per ottimizzare la geometria per la massima rigidità statica e dinamica, resistendo efficacemente alle forze di taglio e minimizzando la deflessione.

Sistema di guida e azionamento dell'asse di precisione: tutti gli assi lineari sono alimentati da servomotori ad alta coppia accoppiati con viti a sfera pre-tensionate di precisione. Questa combinazione garantisce un posizionamento rapido, reattivo e accurato. Gli assi si muovono su guide lineari indurite e a terra, che forniscono movimento a basso attrito, alta rigidità e eccellente resistenza all'usura, contribuendo all'accuratezza a lungo termine della macchina.

Gestione della stabilità termica: Per combattere gli effetti della crescita termica che possono compromettere la precisione, Hardinge incorpora strategie di raffreddamento avanzate. Questi possono includere un sistema di raffreddamento del fuso che mantiene una temperatura costante nell'alloggio del fuso e un design termosimmetrico che riduce al minimo la distribuzione irregolare del calore all'interno della struttura della macchina.

Controllo e software CNC avanzati: il VC1300 è tipicamente dotato di un sistema CNC all'avanguardia, come la piattaforma Siemens Sinumerik. Ciò fornisce un'interfaccia potente e facile da usare per la programmazione, la simulazione e il funzionamento. Il controllo supporta funzioni complesse come algoritmi di lavorazione ad alta velocità, trasformazione a 5 assi e controllo di contorno adattivo, che sono essenziali per lavorare geometrie complesse in modo efficiente e accurato.

Aree di applicazione 4.Primary e soluzioni industriali

La miscela di precisione, potenza e dimensioni del HARDINGE VC1300 lo rende un asset versatile in numerosi settori manifatturieri ad alta tecnologia e di alto valore.

Componenti aerospaziali e di difesa: La macchina è perfettamente adatta per la produzione di componenti strutturali, parti del treno di atterraggio e alloggi del motore da materiali difficili da macchinare come titanio e Inconel. La sua stabilità e precisione sono fondamentali per soddisfare i rigorosi standard di qualità e sicurezza di questo settore.

Produzione di dispositivi medici e impianti: nel campo medico, dove i componenti spesso presentano geometrie complesse e richiedono finiture superficiali impeccabili, il VC1300 eccelle. È in grado di lavorare strumenti chirurgici, impianti ortopedici e protesi da materiali come acciaio inossidabile, cobalto-cromo e PEEK, garantendo la conformità alle specifiche biomediche critiche.

Prototipizzazione automobilistica e parti ad alte prestazioni: l'industria automobilistica sfrutta il VC1300 per creare prototipi precisi, componenti del motore e parti di trasmissione. La sua capacità di gestire sia materiali ferrosi che non ferrosi con alta efficienza lo rende ideale per applicazioni motoristiche e lo sviluppo di tecnologie automobilistiche di nuova generazione.

Stampa di precisione e stampaggio: per l'industria degli utensili e delle matrici, il VC1300 offre la precisione necessaria e la qualità della finitura superficiale per la produzione di stampi a iniezione, stampaggi e stampaggi forgiati. La rigidità della macchina consente la fresatura aggressiva degli acciai per utensili induriti, riducendo il tempo complessivo di lavorazione e migliorando la throughput del progetto.

5.Vantaggi operativi e vantaggi economici

Investire in un HARDINGE VC1300 si traduce in diversi vantaggi chiave che influenzano direttamente produttività, qualità e costo totale di proprietà.

Migliorata qualità e coerenza delle parti: l'eccezionale ripetibilità della macchina garantisce che ogni parte prodotta sia identica alla prima, riducendo drasticamente i tassi di rottami e la necessità di ispezione post-processo. Questa coerenza è inestimabile per le serie di produzione ad alto volume e la produzione di componenti critici.

Aumentato rendimento e tempi di ciclo ridotti: con caratteristiche come velocità di traversata elevate e accelerazione / decelerazione rapida, il VC1300 riduce al minimo il tempo di non taglio. Quando combinato con capacità di lavorazione ad alta velocità e refrigerante ad alta pressione attraverso il fuso, può ridurre significativamente i tempi complessivi del ciclo della parte, aumentando la capacità complessiva del negozio.

Finitura superficiale superiore e vita dell'utensile: le caratteristiche inerenti alla rigidità e all'ammortizzazione delle vibrazioni della struttura della macchina, combinate con un fuso stabile e preciso, consentono tassi di rimozione del metallo più elevati e finiture superficiali più fine. Questa stabilità riduce anche il chatter, che prolunga la vita degli utensili da taglio, portando a costi di utensili più bassi nel tempo.

Affidabilità e precisione a lungo termine: l'impegno di Hardinge per la produzione di qualità e l'uso di componenti premium garantiscono che il VC1300 sia un asset duraturo. La macchina è progettata per mantenere la sua precisione originale per anni, anche in ambienti di produzione esigenti, proteggendo l'investimento del produttore e garantendo un ritorno costante.

Prospettiva estesa: il ruolo dei centri di lavorazione verticale di precisione nella produzione moderna

Comprendere il contesto più ampio di dove si adatta una macchina come la VC1300 aiuta ad apprezzare il suo valore strategico sul piano dell'officina.

L’importanza strategica della precisione e della ripetibilità

Nella produzione moderna, la definizione di qualità è intrinsecamente legata alla precisione dimensionale e alla ripetibilità. Un centro di lavorazione verticale di precisione va oltre la fresatura e la foratura di base; si tratta di un sistema dedicato al mantenimento di tolleranze eccezionalmente strette ripetutamente per lunghi periodi. Questa capacità è fondamentale nei settori in cui il guasto dei componenti non è un'opzione, come in impianti aerospaziali o medici. La ripetibilità pubblicata della VC1300 di 0,006 mm è una metrica quantificabile che dà agli ingegneri e ai team di garanzia della qualità la fiducia di progettare e produrre componenti sempre più complessi e integrati, sapendo che la macchina eseguirà il programma con costante coerenza.

2.Navigando la selezione di un centro di lavorazione verticale

Scegliere il VMC giusto è una decisione critica di investimento in capitale. Diversi fattori oltre i viaggi di base e la potenza del fuso devono essere considerati.

Specifiche di precisione vs. esigenze di applicazione: è vitale corrispondere all'accuratezza dichiarata della macchina (ad esempio, posizionamento da 0,012 mm) con le tolleranze effettive richieste dalle parti da produrre. L'eccessiva specificazione può portare a costi inutili, mentre l'eccessiva specificazione può portare al rifiuto parziale.

Rigidità e prestazioni dinamiche: la costruzione della macchina, inclusa la massa delle colate e le dimensioni delle guide, influenza direttamente la sua capacità di gestire tagli pesanti e mantenere la precisione sotto carico. Una macchina robusta come la VC1300 mostrerà vibrazioni minime, consentendo velocità di rimozione del materiale più elevate e finiture superficiali migliori.

Sistema di controllo e ecosistema software: il controllo CNC è il cervello della macchina. Un sistema sofisticato come il Siemens Sinumerik presente su molte macchine Hardinge offre funzionalità avanzate che possono semplificare la programmazione, ottimizzare i percorsi degli utensili per la lavorazione ad alta velocità e facilitare operazioni complesse a più assi, che possono essere una necessità per i lavori futuri.

Servizibilità e supporto tecnico: il valore a lungo termine di un VMC è determinato anche dalla rete di supporto del produttore. L'accesso al servizio tecnico reattivo, alla formazione completa e ai pezzi di ricambio facilmente disponibili è cruciale per ridurre al minimo i tempi di fermo e garantire il funzionamento continuo.

Domande frequenti (FAQ)

1.Quali caratteristiche specifiche di progettazione del VC1300 contribuiscono alla sua alta precisione e ripetibilità?

L'alta precisione del VC1300 è il risultato di un approccio di progettazione olistico. La macchina utilizza un letto in ghisa di alta qualità con una struttura a costelle per un ammortizzazione delle vibrazioni superiore. Le sue guide lineari indurite e a terra garantiscono un movimento dell'asse liscio e preciso, mentre le vite a sfera pre-tensionate minimizzano la crescita termica e la reazione. Inoltre, l'integrazione di un sistema di raffreddamento per il fuso e l'attenzione generale alla simmetria termica nella progettazione della macchina lavorano in concerto per stabilizzare la temperatura di funzionamento, che è un fattore critico per mantenere l'accuratezza e la ripetibilità a lungo termine.

2.Per quali tipi di materiali è il VC1300 più adatto?

La HARDINGE VC1300 è progettata come una piattaforma altamente versatile in grado di lavorare in modo efficace una vasta gamma di materiali. La sua costruzione rigida e potente azionamento del fuso lo rendono ben adatto per leghe esigenti tra cui acciai inossidabili, titanio e Inconel, che sono comuni nelle applicazioni aerospaziali e mediche. Allo stesso tempo, con il fuso appropriato e gli strumenti di taglio, può raggiungere prestazioni di lavorazione ad alta velocità in alluminio e altri metalli non ferrosi, rendendolo altrettanto prezioso per i settori della matrice / dello stampo e dell'ingegneria di precisione generale. La chiave è la selezione delle opzioni di mandrino e utensili appropriate per corrispondere al focus del materiale primario.

3. Come il sistema di controllo della macchina migliora l'usabilità e la produttività?

Dotato di un CNC avanzato come il Siemens Sinumerik, il VC1300 beneficia di un sistema di controllo che dà priorità sia alla potenza che all'esperienza dell'utente. Questo sistema offre interfacce di programmazione intuitive, ottimizzazione sofisticata del percorso degli utensili per finiture più lisce e tempi di ciclo più brevi e robuste capacità di simulazione per prevenire collisioni. Caratteristiche come il controllo del contorno adattivo possono regolare automaticamente i tassi di alimentazione per mantenere il carico ottimale della scheletra, proteggendo lo strumento e il pezzo di lavoro massimizzando al contempo i tassi di rimozione del materiale.

4.Quali sono le industrie primarie che utilizzano il VC1300 e perché?

I principali adottatori del VC1300 sono industrie dove la precisione, l'affidabilità e la capacità di gestire una varietà di materiali sono fondamentali. Ciò comprende l'industria aerospaziale per la lavorazione di componenti critici da materiali duri, il settore medico per la produzione di impianti e strumenti complessi e ad alta tolleranza, l'industria automobilistica per la prototipazione e la produzione di parti ad alte prestazioni e l'industria degli utensili e delle matrici per la produzione di stampi e matrici di alta qualità. Questi settori scelgono il VC1300 per la sua dimostrata capacità di fornire risultati coerenti e la sua costruzione robusta che resiste a rigorosi piani di produzione.

5.Quali fattori chiave dovrebbero essere presi in considerazione durante l'installazione di un VC1300?

Una corretta installazione è fondamentale per raggiungere le prestazioni nominali della macchina. Le considerazioni chiave includono la garanzia di una fondazione strutturalmente adeguata in grado di supportare il peso della macchina e ammortizzare le vibrazioni operative, la fornitura di un'alimentazione pulita e stabile che soddisfi le specifiche del produttore per prevenire problemi elettrici e l'installazione di un efficace sistema di filtrazione dell'aria e controllo della temperatura nell'officina per ridurre al minimo l'ingresso di contaminanti e ridurre le fluttuazioni termiche ambientali che potrebbero influenzare sottilmente la geometria e l'accuratezza della macchina nel tempo.
