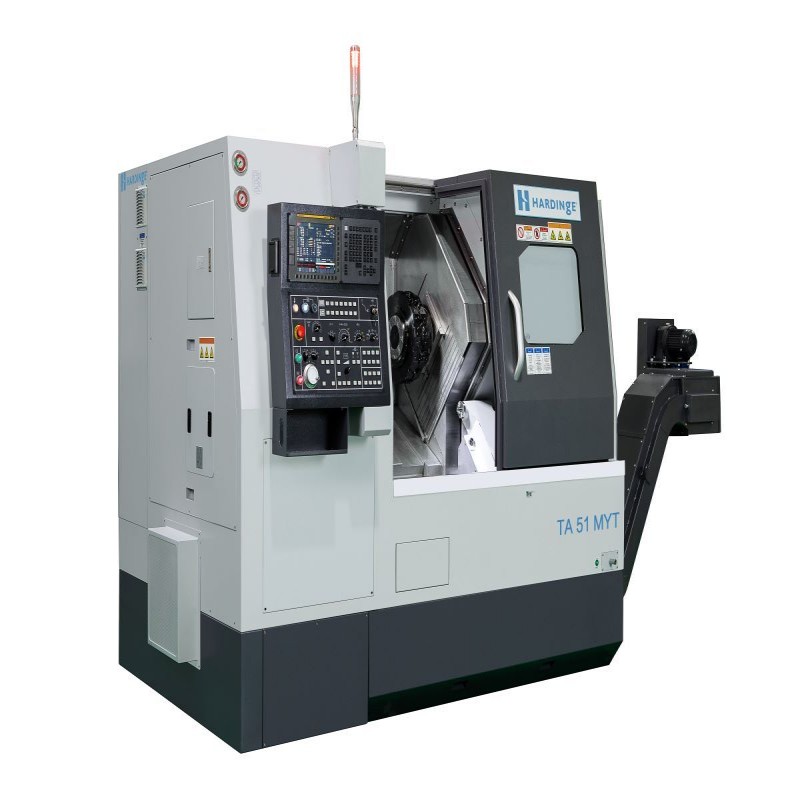

HARDINGE TA51 MYT Tornio CNC di precisione ad alta velocità

1 Panoramica del prodotto e filosofia del design

La HARDINGE TA51 MYT rappresenta il culmine di decenni di innovazione ingegneristica nel campo della tecnologia di torni CNC ad alta velocità. Questo tornio di precisione si basa sulla piattaforma CONQUEST, che incorpora caratteristiche avanzate che lo rendono particolarmente adatto per la lavorazione di componenti complessi con tolleranze estremamente strette. Come membro della famiglia di élite della serie T di Hardinge, questa macchina incarna una filosofia di progettazione incentrata sul raggiungimento di una precisione senza compromessi mantenendo al contempo un'eccezionale affidabilità in ambienti di produzione esigenti. Grazie alla sua robusta costruzione e ai suoi sofisticati sistemi di controllo, il TA51 MYT risponde alla crescente necessità di attrezzature di produzione in grado di gestire sia lo sviluppo di prototipi che esecuzioni di produzione ad alto volume senza sacrificare la precisione.

Hardinge ha progettato il TA51 MYT specificamente per i produttori che operano in settori in cui la precisione a livello micro e le finiture superficiali superiori sono fondamentali. L'architettura della macchina sfrutta l'analisi degli elementi finiti per ottimizzare l'integrità strutturale e la stabilità termica, fattori critici per mantenere l'accuratezza durante cicli di produzione prolungati. Questo tornio di precisione incorpora tecnologie proprietarie che minimizzano le vibrazioni e dissipano il calore in modo efficace, garantendo prestazioni costanti anche quando funziona alla massima capacità operativa. Il risultato è una macchina in grado di produrre componenti con eccezionale precisione geometrica e integrità superficiale, spesso eliminando la necessità di operazioni di finitura secondarie.

Il TA51 MYT è progettato con funzionalità centrate sull'operatore che semplificano il flusso di lavoro e migliorano la produttività. La sua interfaccia intuitiva e la zona di lavoro accessibile riducono i tempi di installazione e facilitano i cambiamenti rapidi, rendendolo ideale sia per laboratori di lavori ad alta miscela che a basso volume, sia per impianti dedicati ad alta produzione. Con capacità su misura per la lavorazione di una vasta gamma di materiali, dalle leghe aerospaziali alle plastiche di qualità medica, questo tornio CNC ad alta velocità offre ai produttori la flessibilità di perseguire diverse opportunità di mercato senza investire in più macchine specializzate.

2 Specifiche tecniche e metriche di prestazione

La HARDINGE TA51 MYT dimostra impressionanti capacità tecniche che la mettono in prima linea nella tecnologia di tornitura di precisione. La macchina dispone di un potente motore a fuso da 15 kW in grado di raggiungere 5.000 giri al minuto, fornendo ampia potenza e velocità sia per applicazioni di tornitura convenzionali che dure. Con una capacità massima della barra di 51 mm (2 pollici) e un sostanziale viaggio sull'asse X, questo tornio di precisione di tornitura dura può ospitare una gamma diversa di dimensioni e geometrie di parti. Il generoso involucro di lavoro consente ai produttori di lavorare componenti con diametri di tornitura massimi fino a 313,7 mm e lunghezze fino a 648,5 mm, che coprono la maggior parte dei pezzi di precisione di piccole e medie dimensioni.

La precisione del posizionamento rappresenta una metrica critica delle prestazioni per qualsiasi centro di lavorazione di precisione e il TA51 MYT eccelle in questo senso con una straordinaria risoluzione di controllo e precisione di ripetizione. La macchina raggiunge una notevole precisione di controllo del posizionamento di 0,0001 mm attraverso l'implementazione di scale lineari e sistemi di feedback a circuito chiuso completi. Questo eccezionale livello di controllo garantisce che il percorso dell'utensile segua con precisione la traiettoria programmata, con conseguenti componenti che soddisfano costantemente anche i requisiti dimensionali più impegnativi. La precisione di ripetizione della macchina raggiunge 0,00003 pollici (0,762 micron), garantendo una minima variazione parte a parte durante le esecuzioni di produzione.

Il TA51 MYT incorpora un sofisticato BMT55 (Block Tool Mounting System) con capacità di utensilizzazione a 12 stazioni, fornendo cambiamenti rapidi e rigidi degli utensili mantenendo una precisione di posizione eccezionale. Questo sistema consente l'indicizzazione di 1/2 stazione degli utensili adiacenti, creando efficacemente 24 posizioni programmabili per una maggiore flessibilità nelle operazioni di lavorazione complesse. La configurazione del naso del fuso A2-6 della macchina offre rigidità superiore e precisione di rotazione, con misurazioni di scarico non superiori a 0,4 micron sia per le direzioni radiali che assiali. Questa eccezionale precisione del fuso, combinata con il sistema di utensili rigidi, consente al TA51 MYT di raggiungere finiture superficiali di 8 micro-pollici o migliori, un requisito critico per molti componenti di precisione in industrie come la produzione aerospaziale, medica e ottica.

3 Tecnologie fondamentali e caratteristiche del sistema

3.1 Sistema avanzato di mandrino e azionamento

Il cuore di ogni centro di tornitura di precisione è il suo sistema di mandrino e il TA51 MYT incorpora una rivoluzionaria tecnologia di mandrino che stabilisce nuovi standard per precisione e durata. A differenza dei progetti convenzionali che si basano su trasmissioni a nastro o meccanismi di ingranaggi, questo tornio CNC ad alta velocità dispone di un motore a mandrino a azione diretta con sistemi di raffreddamento integrati che eliminano le perdite di trasmissione di potenza e riducono al minimo la generazione di calore. Questo approccio innovativo garantisce una consegna coerente di coppia in tutta la gamma di velocità, eliminando praticamente i problemi di vibrazione e manutenzione associati ai componenti di azionamento meccanico. La disposizione dei cuscinetti proprietaria del fuso e il meccanismo di regolazione precarica di precisione lavorano in concerto per fornire un'eccezionale precisione di rotazione che rimane stabile durante lunghe serie di produzione.

La stabilità termica rappresenta una sfida critica nelle applicazioni di lavorazione di precisione, e il TA51 MYT affronta questo attraverso molteplici soluzioni ingegneristiche. La macchina incorpora canali di raffreddamento simmetrici all'interno della custodia del fuso e della struttura di base per mantenere temperature costanti durante il funzionamento. Inoltre, il sistema integrato di compensazione termica monitora continuamente i gradienti di temperatura in tutta la macchina e effettua regolazioni in tempo reale delle posizioni degli assi, garantendo una precisione dimensionale anche durante cicli di lavorazione prolungati. Questo approccio completo alla gestione termica consente al TA51 MYT di mantenere le tolleranze di diametro entro 0,00012 pollici (3 micron) dopo solo un breve periodo di riscaldamento, riducendo significativamente il tempo non produttivo migliorando la coerenza della qualità.

3.2 Sistema di controllo e tecnologia di feedback

Il TA51 MYT utilizza un sofisticato sistema CNC con straordinarie capacità di risoluzione che formano la base per le sue prestazioni di lavorazione di precisione. Il controllo dispone di una notevole risoluzione di 0,00001 pollici (0,254 micron), fornendo la fine interpolazione necessaria per generare percorsi strumentali ottimali e finiture superficiali superiori. Questa capacità ad alta risoluzione, combinata con un'elaborazione avanzata, consente alla macchina di mantenere un controllo preciso della velocità mentre naviga in contorni complessi, con conseguente precisione dimensionale migliorata e tempi di ciclo ridotti. La potente piattaforma di elaborazione del sistema gestisce senza sforzo i complessi calcoli matematici necessari per le operazioni di lavorazione 3D e i programmi macro personalizzati.

I sistemi di feedback di precisione svolgono un ruolo cruciale nell'eccezionale precisione del TA51 MYT, con scale di vetro ad alta precisione sull'asse X che forniscono la misurazione diretta della posizione senza gli errori cumulativi associati agli encoder rotativi. Questo sistema di controllo a circuito chiuso completo monitora e corregge continuamente la posizione effettiva dei componenti della macchina, compensando efficacemente le potenziali fonti di errore come l'espansione termica, l'usura meccanica o la reazione. La verifica della prova della barra a sfera della macchina conferma un'eccezionale precisione geometrica, garantendo che la macchina utensile produca componenti che corrispondano fedelmente alle specifiche di progettazione. Questi sistemi completi di misurazione e compensazione lavorano insieme per fornire le eccezionali prestazioni di posizionamento che definiscono questo tornio di precisione.

4 Gamma di applicazione e compatibilità del materiale

La HARDINGE TA51 MYT dimostra un'eccezionale versatilità in un'ampia gamma di settori e applicazioni, eccellendo in particolare nei settori che richiedono estrema precisione e qualità costante. Le sue capacità sono particolarmente preziose nel settore aerospaziale, dove i componenti devono resistere a condizioni di funzionamento estreme mantenendo una stabilità dimensionale precisa. La capacità della macchina di elaborare super leghe resistenti al calore, leghe di titanio e altri materiali impegnativi la rende ideale per la produzione di componenti critici per il volo come parti del sistema di carburante, componenti idraulici e accessori del motore. Allo stesso modo, nel settore dei dispositivi medici, la capacità del TA51 MYT di mantenere tolleranze microscopiche e finiture superficiali superiori soddisfa i rigorosi requisiti per strumenti chirurgici, componenti impiantabili e attrezzature diagnostiche.

L'industria automobilistica rappresenta un'altra area di applicazione significativa, in particolare per i componenti ad alte prestazioni dove l'integrità del materiale e la precisione dimensionale influiscono direttamente sull'affidabilità e sull'efficienza. La TA51 MYT eccelle nella produzione di parti di trasmissione, componenti di iniezione di carburante e altri sistemi critici che beneficiano delle capacità di tornatura dura di precisione della macchina. Inoltre, i crescenti settori dei semiconduttori e dell'elettronica utilizzano questo tornio CNC ad alta velocità per la produzione di impianti di precisione, componenti di sistemi di vuoto e parti di connettività che richiedono l'eccezionale precisione e finiture superficiali fine che la macchina fornisce.

Una forza che definisce il TA51 MYT è la sua competenza nelle applicazioni di tornatura dura, dove lavora materiali pre-trattati a calore con valori di durezza fino a 62 HRC e oltre. Questa capacità consente ai produttori di eliminare le operazioni di macinazione secondaria in molti casi, riducendo significativamente i tempi e i costi di produzione mantenendo una qualità comparabile o superiore. La costruzione rigida della macchina, la stabilità termica e i sistemi di utensili avanzati lavorano in concerto per resistere alle elevate forze di taglio e alle temperature associate alla tornitura dura, producendo componenti con eccellente integrità superficiale e precisione dimensionale. Dalle rotte dei cuscinetti e degli ingranaggi a componenti idraulici e inserti di utensili da taglio, questo tornio di precisione di tornitura dura consegna componenti finiti in un'unica configurazione, semplificando i processi di produzione e accelerando i tempi di commercializzazione.

5 Vantaggi operativi e miglioramenti della produttività

5.1 Vantaggi di precisione e qualità della superficie

Il HARDINGE TA51 MYT offre un'eccezionale precisione geometrica che si traduce direttamente in prestazioni e affidabilità migliorate dei componenti fabbricati. La progettazione strutturale integrata della macchina e le caratteristiche avanzate di ammortizzazione delle vibrazioni lavorano in concerto per minimizzare la deflessione dinamica durante le operazioni di taglio, garantendo che le tolleranze di forma, profilo e posizione soddisfino costantemente le specifiche. Questa capacità è particolarmente preziosa per componenti complessi con caratteristiche geometriche interconnesse che devono mantenere relazioni precise per funzionare correttamente. La capacità della macchina di mantenere le tolleranze di diametro entro 3 micron dopo un minimo tempo di riscaldamento riduce significativamente i tassi di rottami e i costi di ispezione migliorando al contempo la coerenza generale della qualità.

La qualità della finitura della superficie rappresenta un'altra area in cui il TA51 MYT dimostra chiari vantaggi rispetto ai centri di tornitura convenzionali. La struttura meccanica ottimizzata della macchina, combinata con le sue capacità di controllo del movimento preciso, consente la produzione di finiture superficiali di misura di 8 micro-pollici Ra o meglio senza operazioni secondarie. Questa eccezionale qualità della superficie deriva dall'eccezionale rigidità della macchina, che riduce al minimo le vibrazioni, e dal suo sofisticato sistema di controllo che mantiene condizioni di taglio coerenti durante tutto il processo di lavorazione. I componenti risultanti presentano una migliore resistenza alla fatica, capacità di tenuta migliorate e caratteristiche di usura superiori - benefici critici per applicazioni in sistemi idraulici, meccanismi di precisione e assemblaggi ad alte prestazioni.

5.2 Integrazione dell'automazione e efficienza produttiva

Il TA51 MYT è progettato con una completa disponibilità di automazione che consente ai produttori di implementare sistemi di produzione flessibili su misura per le loro specifiche esigenze di volume. Le connessioni di interfaccia standardizzate della macchina e le capacità di integrazione del controller logico programmabile (PLC) semplificano l'incorporazione di movimenti robotici di parti, sistemi di carico a portafoglio e rimozione di parti trasportatrici. Questa compatibilità con l'automazione consente ai produttori di mantenere una qualità costante massimizzando al contempo l'utilizzo delle attrezzature durante i cicli di produzione di spegnimento delle luci. Il sistema di utensili a cambio rapido della macchina e le caratteristiche di calibrazione rapida delle parti migliorano ulteriormente l'efficienza operativa riducendo al minimo il tempo di non taglio durante i cambiamenti di prodotto.

L'efficienza produttiva riceve notevole attenzione nel design del TA51 MYT, con numerose caratteristiche che contribuiscono a ridurre i tempi di ciclo e migliorare l'efficacia generale dell'attrezzatura (OEE). Gli azionamenti dell'asse ad alta velocità e le capacità di accelerazione rapida della macchina riducono al minimo il tempo di posizionamento tra le operazioni di lavorazione, mentre il suo sistema di gestione dei chip ottimizzato garantisce una rimozione efficiente dei swarf durante corse di produzione ininterrotte. La stabilità termica avanzata della struttura della macchina riduce la necessità di cicli di riscaldamento dopo interruzioni pianificate o non pianificate, consentendo alla produzione di riprendere più rapidamente. Queste caratteristiche che migliorano l'efficienza contribuiscono collettivamente a ridurre i costi per parte e a migliorare la reattività alle esigenze di produzione, fornendo ai produttori un vantaggio competitivo in mercati sensibili al tempo.

6 Differenziatori tecnici e vantaggi competitivi

Rispetto ai torni CNC convenzionali della sua classe, il HARDINGE TA51 MYT dimostra diversi vantaggi tecnici significativi che giustificano la sua posizione come tornio duro di alta precisione. La struttura di base monolitica della macchina con modelli di costigliatura ottimizzati e caratteristiche di ammortizzazione avanzate fornisce una stabilità eccezionale contro le forze di taglio, riducendo significativamente le imprecisioni indotte dalle vibrazioni e consentendo parametri di lavorazione più aggressivi. Questa solida fondazione, combinata con la geometria ottimizzata per l'analisi degli elementi finiti, crea una piattaforma di lavorazione che mantiene l'integrità dell'allineamento in tutta la sua gamma operativa, garantendo una precisione coerente nell'intero involucro di lavoro.

Il TA51 MYT incorpora una rivoluzionaria tecnologia di cuscinetti nel suo sistema a fuso che garantisce un'eccezionale precisione di rotazione estendendo gli intervalli di servizio rispetto ai progetti convenzionali. I cuscinetti a contatto angolare precaricati con precisione sono disposti in una configurazione ottimizzata che riduce al minimo il gioco assiale e radiale distribuendo efficacemente i carichi generati durante le operazioni di taglio pesanti. Questa sofisticata disposizione del fuso, combinata con la tecnologia del motore a azionamento diretto, elimina le limitazioni di precisione e i requisiti di manutenzione associati ai sistemi a cintura, fornendo prestazioni superiori sia in applicazioni di finitura ad alta velocità che di tornatura dura.

Una caratteristica particolarmente distintiva della TA51 MYT è il suo pacchetto di precisione completo che comprende diverse tecnologie tipicamente presenti solo in macchine specializzate di ultraprecisione. Il sistema di feedback della scala di vetro ad alta risoluzione sull'asse X fornisce una misurazione diretta della posizione che evita potenziali fonti di errore come l'usura della vite a piombo o l'espansione termica. Questa eccezionale capacità di metrologia, combinata con il sofisticato sistema di compensazione degli errori della macchina che tiene conto delle deviazioni di passo, gireggiatura e rettitudine, consente l'eccezionale precisione di posizionamento che definisce questo tornio CNC ad alta velocità. Queste tecnologie integrate, insieme a caratteristiche come il design della base termicamente simmetrica e il sistema avanzato di gestione del refrigerante, stabiliscono collettivamente il TA51 MYT come leader nella tecnologia di tornitura di precisione in grado di affrontare le sfide di produzione più esigenti.

7 Conclusione

Il HARDINGE TA51 MYT rappresenta una sofisticata sintesi di tecnologie di produzione avanzate, combinando eccezionali capacità di precisione con efficienza produttiva pratica. Come tornio CNC ad alta velocità specificamente progettato per applicazioni di tornitura di precisione, questa macchina fornisce l'accuratezza, l'affidabilità e la versatilità richieste dai produttori che operano in mercati globali competitivi. La sua robusta costruzione, sistemi di controllo sofisticati e caratteristiche che migliorano la precisione lo rendono particolarmente adatto per applicazioni in cui tolleranze microscopiche e finiture superficiali superiori sono requisiti essenziali.

Con capacità che spaziano dallo sviluppo di prototipi alla produzione in alto volume, il TA51 MYT fornisce ai produttori una piattaforma di lavorazione flessibile in grado di adattarsi alle esigenze dei prodotti in evoluzione e alle esigenze del mercato. La competenza della macchina nelle operazioni di tornitura dura consente un significativo consolidamento dei processi eliminando le operazioni secondarie, mentre la sua compatibilità con l'automazione supporta una produzione efficiente su diversi volumi di produzione. Per le organizzazioni che cercano di migliorare le loro capacità di lavorazione di precisione migliorando al contempo l'efficienza produttiva, HARDINGE TA51 MYT offre una soluzione completa che affronta sia i requisiti attuali che le sfide future nella produzione di componenti di precisione.
