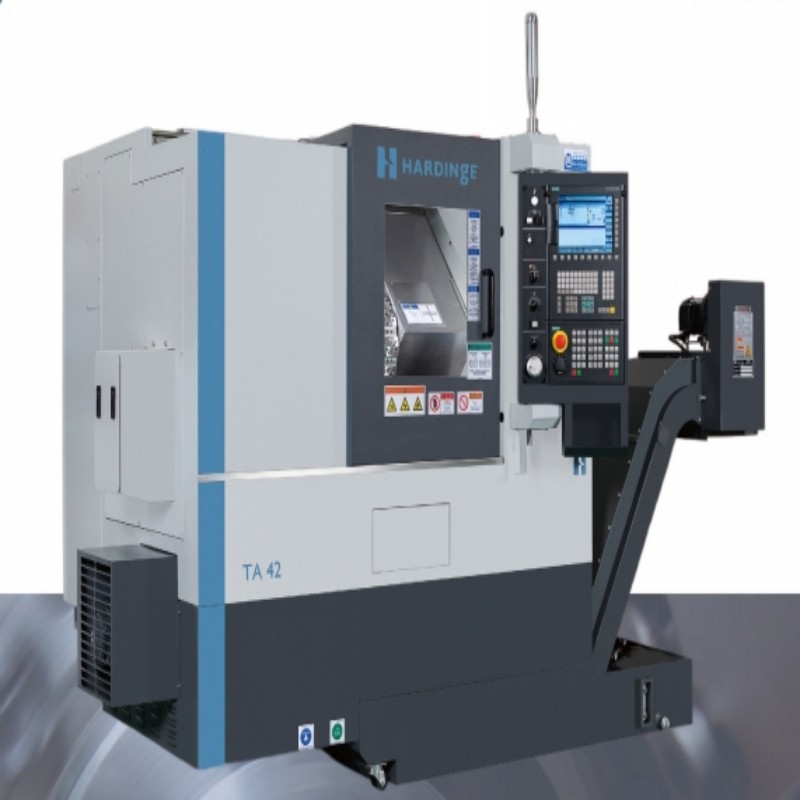

HARDINGE TA42 MSY CNC Turning Center per la lavorazione di parti indurite

1 Panoramica del prodotto e posizionamento strategico nel mercato della torsione dura

Il HARDINGE TA42 MSY rappresenta una sofisticata evoluzione nella lavorazione di precisione, posizionandosi come un centro di tornitura CNC ad alte prestazioni specificamente progettato per applicazioni complesse di tornitura di parti indurite. Questa soluzione di lavorazione multi-task integra funzionalità avanzate sull'asse Y e operazioni secondarie del fuso per completare parti complesse in un'unica configurazione, eliminando la necessità di operazioni secondarie e riducendo significativamente il tempo totale di produzione.

Come parte della prestigiosa gamma ultra-precisione T-Series di Hardinge, la TA42 MSY si basa sulla tradizione aziendale di 125 anni di eccellenza nella produzione di precisione. La macchina è specificamente configurata per soddisfare la crescente domanda del mercato di soluzioni complete di lavorazione in grado di gestire materiali induriti fino a 62 HRC, rendendola particolarmente preziosa per le industrie che richiedono eccezionale stabilità dimensionale e qualità di finitura superficiale in materiali difficili da lavorare.

La filosofia di progettazione strategica dietro il TA42 MSY si concentra sulla fornitura di una piattaforma di produzione che combina capacità di tornitura ultra-precisione con operazioni di fresatura e foratura, tutto all'interno dello stesso involucro di lavoro. Questo approccio multisfaccettato consente ai produttori di produrre componenti complessi con strette tolleranze geometriche mantenendo al contempo le eccezionali finiture superficiali richieste in industrie come l'aerospazio, i dispositivi medici e le applicazioni automobilistiche ad alte prestazioni.

2 Specifiche tecniche e architettura della macchina

Il TA42 MSY incorpora una robusta base della macchina che inizia con la sua configurazione brevettata del mandrino "Collet-ready", che consente il montaggio diretto dei mandrini a colletto senza adattatori per una precisione superiore del pezzo di lavoro e una zona di lavoro più utilizzabile. Questo innovativo design del fuso riduce al minimo il sovrasbalzo del pezzo, trasferendo direttamente la precisione del fuso al pezzo per una migliore precisione dimensionale e finitura superficiale.

Le specifiche del sistema di movimento di precisione includono una precisione di posizionamento degli assi X e Z di 0,004mm con ripetibilità di 0,002mm, con entrambi gli assi dotati di scale di precisione per contrastare efficacemente gli effetti di espansione termica. La busta di lavoro della macchina fornisce un diametro di lavorazione massimo di 354 mm e una lunghezza di tornitura massima di 435 mm, con un percorso dell'asse X di 180 mm e un percorso dell'asse Z di 435 mm se configurato con un colletto standard 16C e una torretta di tipo T Hardinge.

La configurazione multi-task comprende un mandrino principale con capacità di 6.000 giri al minuto e un mandrino secondario sincronizzato per lavorare parti complete in un'unica operazione. L'asse Y integrato fornisce ±25mm di percorso per operazioni di fresatura e foratura fuori centro. La macchina utilizza BMT (Block Tool Mounting System) proprietario di Hardinge con interfaccia di utensili da 45 mm, fornendo rigidità superiore per operazioni di lavorazione pesante in materiali induriti.

3 Innovazioni tecnologiche e di prestazione di base

La gestione avanzata della stabilità termica rappresenta un'innovazione critica nel design TA42 MSY. La macchina incorpora un sistema di controllo della temperatura attivo che mantiene condizioni termiche coerenti durante esecuzioni di produzione prolungate. Questa stabilità termica è ulteriormente migliorata dalla costruzione del letto riempito di polimero-calcestruzzo che fornisce un ammortizzazione delle vibrazioni superiore e una stabilità geometrica a lungo termine, essenziale per mantenere precisioni a livello di micron negli ambienti di produzione.

Le capacità di tornitura rigida migliorate con precisione sono ottenute attraverso la dinamica strutturale ottimizzata della macchina e il sistema di controllo servo. Il TA42 MSY può raggiungere la rotondezza del pezzo di lavoro di 0,25 μm, la precisione del contorno di 5 μm e la rugosità della superficie di Ra 0,2 μm. Durante la lavorazione di super leghe resistenti al calore o leghe di titanio, la macchina dimostra una durata di impianto fino al 50% più lunga rispetto ai centri di tornitura convenzionali, attribuibile alla sua eccezionale rigidità dinamica e alle caratteristiche di ammortizzazione delle vibrazioni.

Il sistema integrato di lavorazione multi-asse consente la fabbricazione completa di pezzi in un unico tocco. La capacità dell'asse Y consente di fresare contorni complessi, perforare fori incrociati e generare caratteristiche fuori centro. Il fuso secondario sincronizzato fornisce il trasferimento completo delle parti per le operazioni di retrolavorazione, eliminando la manipolazione manuale delle parti e assicurando un perfetto allineamento tra le caratteristiche di prima e seconda operazione.

4 Soluzioni specifiche per applicazioni e implementazioni industriali

La fabbricazione di componenti medici beneficia in modo significativo dalla capacità del TA42 MSY di lavorare materiali biocompatibili difficili come leghe di titanio, cobalto-cromo e acciai inossidabili chirurgici. La precisione e le capacità multitasking della macchina la rendono ideale per la produzione di impianti ortopedici complessi, componenti di strumenti chirurgici e protesi dentali con l'integrità superficiale e la precisione dimensionale richieste.

Le applicazioni aerospaziali e di difesa sfruttano la capacità della macchina di gestire le super leghe resistenti al calore e i materiali a base di titanio. Il TA42 MSY lavora in modo efficiente componenti come parti del sistema di carburante, elementi di controllo idraulico e componenti del sistema di navigazione. La capacità della macchina di tornitura dura consente la sostituzione delle operazioni di macinatura per componenti aerospaziali induriti, riducendo significativamente i tempi di lavorazione mantenendo gli standard di qualità richiesti.

I componenti ad alte prestazioni automobilistiche rappresentano un'altra area di applicazione strategica, in particolare per le parti di trasmissione, i componenti di iniezione di carburante e gli elementi di turbocompressore. La capacità della macchina di mantenere la precisione in ambienti di produzione ad alto volume la rende preziosa per i produttori che richiedono sia precisione che produttività nella lavorazione dei materiali induriti.

5 Analisi comparativa con approcci di produzione alternativi

Le operazioni di tornitura versus macinazione presentano vantaggi significativi quando si utilizza il TA42 MSY. Il processo di tornitura dura consente una rimozione più rapida del materiale, una maggiore flessibilità nei cambiamenti di geometria e l'eliminazione dell'inventario costoso della ruota di macinazione. Le moderne tecniche di tornitura dure, eseguite su piattaforme di precisione come il TA42 MSY, possono raggiungere una qualità superficiale e una precisione dimensionale paragonabili alle operazioni di macinazione, fornendo al contempo tempi di lavorazione ridotti e maggiore flessibilità di progettazione.

Multi-Tasking Versus Traditional CNC Turning dimostra la superiorità del TA42 MSY nella produzione complessa di componenti. Gli approcci tradizionali richiedono più configurazioni di macchine su diverse attrezzature, introducendo errori cumulativi e aumentando il tempo di non taglio. La completa capacità di lavorazione del TA42 MSY in un'unica configurazione garantisce che le relazioni tra caratteristiche siano mantenute entro strette tolleranze riducendo significativamente il tempo totale di fabbricazione e l'inventario di lavoro in processo.

La differenziazione tecnica dai centri di tornitura convenzionali risiede nella combinazione unica del TA42 MSY di tecnologia del fuso ultra-precisione, gestione della stabilità termica e capacità multi-asse. Mentre i centri di tornitura convenzionali si concentrano principalmente sulle parti a simmetria rotazionale, il TA42 MSY estende questa capacità per includere caratteristiche prismatiche complesse attraverso le operazioni dell'asse Y e del fuso secondario, fornendo una soluzione di produzione completa per componenti complessi.

6 Vantaggi operativi ed economia della produzione

Il tempo totale di fabbricazione ridotto è ottenuto grazie alla capacità di configurazione completa di parti in uno del TA42 MSY. Eliminando le operazioni secondarie e riducendo la movimentazione dei materiali tra i processi, la macchina riduce significativamente il tempo totale di produzione migliorando al contempo la coerenza globale della qualità. La riduzione delle attività non a valore aggiunto si traduce direttamente in costi di fabbricazione inferiori e tempi di commercializzazione più rapidi per componenti di precisione.

Migliorare le prestazioni e l'economia dell'utensilio derivano dall'eccezionale rigidità e dalla stabilità dinamica della macchina. Gli utensili durano più a causa delle vibrazioni ridotte e delle condizioni di taglio più coerenti. Il sistema di utensili BMT proprietario fornisce capacità di cambio rapido mantenendo un'alta ripetibilità, contribuendo ulteriormente a ridurre i tempi di installazione e ad aumentare l'utilizzo della macchina.

Integrità superficiale superiore nelle applicazioni di tornitura dura è un segno distintivo delle prestazioni TA42 MSY. La capacità della macchina di eliminare la formazione di strati bianchi - una sfida comune nella tornitura dura che può compromettere la durata di fatica dei componenti - garantisce una maggiore affidabilità e longevità dei componenti. Questo vantaggio di integrità della superficie è particolarmente prezioso per componenti critici per la sicurezza in applicazioni aerospaziali, mediche e automobilistiche.

Domande frequenti (FAQ)

Quali vantaggi specifici fornisce il design del fuso "pronto a colletto" per la lavorazione di precisione?

Il design brevettato del mandrino "Collet-ready" elimina la necessità di piastre adattatrici, consentendo il montaggio diretto dei mandrini del mandrino sul naso del mandrino. Questa configurazione fornisce impili di utensili più brevi con una rigidità migliorata, riducendo al minimo la deflessione e le vibrazioni del pezzo di lavoro durante operazioni di taglio pesanti. Il sovrasbalzo ridotto si traduce in una migliore concentricità, finiture superficiali migliorate e durata prolungata dell'utensile, particolarmente importante quando si lavorano materiali difficili o si mantengono strette tolleranze.

Come affronta il TA42 MSY le preoccupazioni di stabilità termica durante operazioni di lavorazione di precisione estese?

Il TA42 MSY incorpora molteplici strategie di gestione termica tra cui un sistema di raffreddamento attivo che mantiene una temperatura costante negli elementi critici della macchina. La base riempita di polimero-calcestruzzo fornisce eccellenti caratteristiche di ammortizzazione e stabilità termica, mentre il collocamento dei componenti che generano calore lontano dagli elementi strutturali critici minimizza la distorsione termica. Inoltre, il sistema di feedback su scala lineare compensa ogni minima crescita termica, mantenendo la precisione del posizionamento durante i cicli di produzione.

Quali tipi di materiali e livelli di durezza può lavorare efficacemente il TA42 MSY?

Il TA42 MSY è progettato per gestire un ampio spettro di materiali di ingegneria, dagli acciai convenzionali e dalle leghe di alluminio alle super leghe resistenti al calore difficili da lavorare. La macchina eccelle in particolare nelle applicazioni di tornatura di parti indurite, in grado di lavorare materiali fino a 62 HRC di durezza, inclusi gli acciai per utensili, gli acciai per cuscinetti e i componenti induriti. Questa capacità consente ai produttori di sostituire le operazioni di macinatura con la tornitura dura per molte applicazioni, riducendo significativamente i tempi di lavorazione.

In che modo la capacità dell'asse Y migliora la versatilità della macchina rispetto ai centri di tornitura convenzionali?

L'asse Y integrato fornisce ± 25 mm di movimento verticale, consentendo operazioni di fresatura, foratura e tappatura fuori centro senza richiedere impostazioni secondarie su attrezzature separate. Questa capacità consente la lavorazione completa di componenti complessi con caratteristiche che deviano dall'asse della linea centrale, tra cui fori trasversali, piatti e geometrie asimmetriche. La funzionalità dell'asse Y trasforma la macchina da un centro di tornitura puro a un sistema completo di produzione di parti rotazionali.

Quali settori beneficiano di più dalle specifiche capacità del TA42 MSY?

Il TA42 MSY trova un vantaggio particolare nelle industrie che richiedono geometrie complesse e di alta precisione in materiali induriti. Benefici dell'industria medica per la produzione di impianti e strumenti chirurgici; i produttori aerospaziali apprezzano la sua capacità di lavorazione delle leghe resistenti al calore; i fornitori automobilistici lo utilizzano per i componenti del sistema di trasmissione e di carburante; e aziende generali di ingegneria di precisione lo applicano per componenti di stampi e parti meccaniche di precisione che richiedono un'eccezionale precisione e finitura superficiale.
