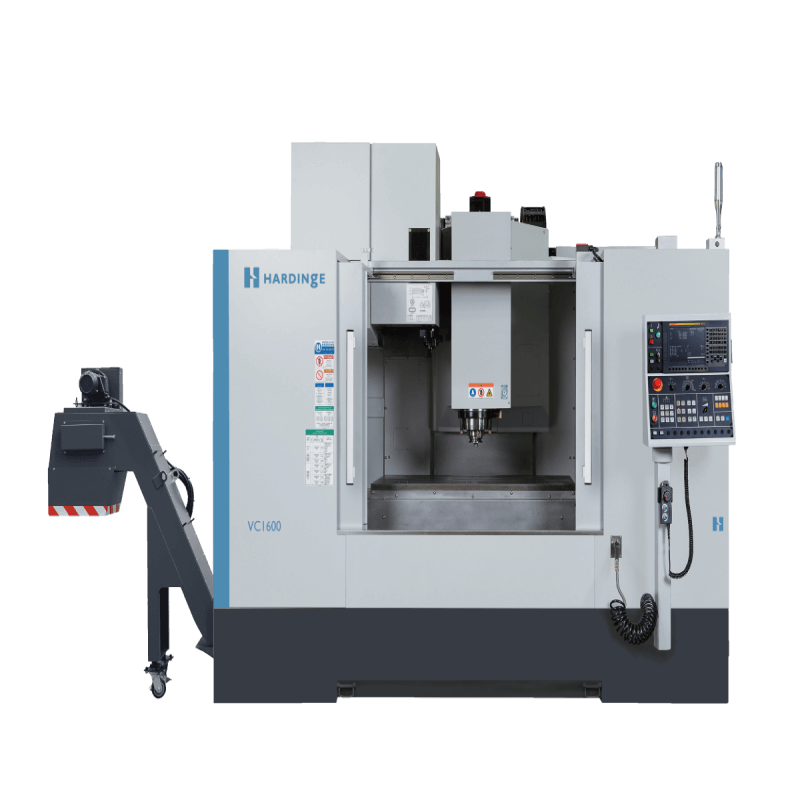

HARDINGE VC1600 Centro di lavorazione verticale di alta precisione VMC

Il HARDINGE VC1600 rappresenta un esempio di eccellenza ingegneristica nel campo del VMC ad alta precisione (Vertical Machining Center). Questo robusto centro di lavorazione verticale è progettato per fornire precisione, affidabilità e prestazioni eccezionali per un'ampia gamma di compiti di lavorazione, dalla prototipazione complessa alla produzione ad alto volume. Progettata e prodotta da Hardinge, nome sinonimo di qualità nel settore delle macchine utensili, la VC1600 combina una costruzione in ghisa resistente con un'avanzata gestione della stabilità termica per garantire risultati coerenti negli ambienti più esigenti della fabbrica. Si tratta di una soluzione ideale per le industrie in cui la precisione a livello di micron non è negoziabile, tra cui la produzione aerospaziale, medica, automobilistica e stampi.

1 Panoramica del prodotto e filosofia di base

La HARDINGE VC1600 è costruita su una base di qualità e precisione senza compromessi. Come VMC di alta precisione, il suo obiettivo primario di progettazione è quello di raggiungere e mantenere tolleranze strette su lunghe serie di produzione. L'architettura della macchina si basa su un telaio rigido e pesantemente costillato in ghisa che fornisce eccezionali proprietà di ammortizzazione, assorbendo le vibrazioni e garantendo una piattaforma di taglio stabile. Questa stabilità intrinseca è fondamentale per ottenere finiture superficiali fine e prolungare la vita degli utensili.

Questo centro di lavorazione verticale fa parte di una famiglia più ampia di VMC di Hardinge, progettati per offrire una soluzione scalabile per varie esigenze di involucro di lavoro. Il modello VC1600, in particolare, è configurato per gestire pezzi di lavoro più grandi senza sacrificare la precisione. La sua filosofia di progettazione si concentra sulla creazione di un ambiente termicamente stabile e meccanicamente robusto per il taglio, che è la base di tutta la lavorazione ad alta precisione. La macchina si integra perfettamente sia in piccole officine di lavoro che in celle di produzione su larga scala, offrendo la versatilità necessaria per lavori unici e produzione ripetitiva.

2 Specifiche tecniche dettagliate

Capire le capacità del VC1600 richiede una profonda immersione nei suoi parametri tecnici. La macchina dispone di percorsi sostanziali dell'asse, con un percorso dell'asse X di 1600 mm, un percorso dell'asse Y di 700 mm e un percorso dell'asse Z di 635 mm. Questo fornisce una generosa busta di lavoro per un'ampia gamma di parti. Il tavolo di lavoro è un componente chiave, con dimensioni di 1700 mm di lunghezza e 700 mm di larghezza, in grado di supportare un carico massimo di 1500 kg.

La precisione è quantificata dalle metriche di posizionamento e ripetibilità della macchina. Il VC1600 vanta una precisione di posizionamento impressionante di 0,012 mm e una ripetibilità di 0,006 mm su tutti gli assi lineari (X, Y, Z). La distanza dal naso del mandrino al tavolo va da 133 mm a 768 mm e la linea centrale del mandrino al coperchio guida dell'asse Z ha una distanza di gola di 725 mm, che definisce lo spazio di lavoro. Queste specifiche garantiscono collettivamente che il VC1600 possa gestire pezzi di lavoro pesanti mantenendo l'alta precisione per cui è noto.

3 Caratteristiche chiave di progettazione e integrazione tecnologica

3.1 Integrità strutturale e stabilità termica

L'impegno della VC1600 per la precisione inizia con la sua fondazione. La base, la colonna e la testa della macchina sono costruite in ghisa di alta qualità, che offre un ammortizzazione delle vibrazioni superiore rispetto alle strutture in acciaio saldate. Inoltre, Hardinge utilizza tecniche avanzate di gestione della stabilità termica. Ciò può includere costigliature simmetriche, percorsi interni di refrigerante e controllo della temperatura ambientale per ridurre al minimo la crescita termica dei componenti critici. Gestindo il calore generato dal fuso, dai motori e dalle condizioni ambientali, il VC1600 garantisce che l'accuratezza sia mantenuta durante lunghi periodi di funzionamento.

3.2 Sistema di mandrino ad alte prestazioni

Al cuore di qualsiasi centro di machacing verticale è il suo mandrino e il VC1600 è tipicamente dotato di un'unità di mandrino ad alte prestazioni e bilanciata con precisione. Questi mandrini sono progettati per un minimo scorrimento radiale e assiale, che è un prerequisito per finiture superficiali di alta qualità e durata prolungata dell'utensile. Spesso sono supportati da cuscinetti a contatto angolare di grande capacità, imballati con grasso o raffreddati con olio che forniscono la rigidità necessaria per la rimozione di materiali pesanti nonché la velocità richiesta per la finitura delle leghe leggere. L'integrazione di un sistema di raffreddamento del fuso aiuta a mantenere una temperatura costante, migliorando ulteriormente la precisione e proteggendo il fuso dai danni termici.

3.3 Sistemi di guida e azionamento di precisione

Il sistema di movimento del VC1600 è progettato per un movimento fluido, preciso e senza attrito. La macchina utilizza guide lineari indurite e macinate su tutti e tre gli assi. Queste guide offrono alta rigidità e eccellenti caratteristiche dinamiche, contribuendo alla rapida accelerazione e decelerazione della macchina con vibrazioni minime. Il movimento è alimentato da servomotori ad alta coppia accoppiati con viti a sfera di precisione. Le viti a sfera pre-tensionate riducono al minimo la reazione e l'espansione termica, mentre i sistemi di feedback, tipicamente scale ad alta risoluzione, forniscono controllo a circuito chiuso al CNC, garantendo che il percorso dell'utensile segua esattamente la traiettoria programmata.

4 Prestazioni e Vantaggi di applicazione

4.1 Precisione e finitura superficiale senza pari

Il principale vantaggio del VMC ad alta precisione HARDINGE VC1600 è la sua capacità di produrre parti con eccezionale precisione dimensionale e finiture superficiali superiori. La combinazione di una struttura rigida, un design termicamente stabile, un fuso di precisione e un accurato sistema di controllo del movimento riduce al minimo gli errori da chatter, vibrazioni e deriva termica. Ciò lo rende particolarmente adatto per la lavorazione di componenti per l'industria medica, dove l'integrità delle parti è critica, e il settore aerospaziale, dove le geometrie complesse devono essere tenute a strette tolleranze.

4.2 Miglioramento della produttività e dell'efficienza operativa

Oltre alla precisione, questo centro di lavorazione verticale è progettato per la produttività. La robusta costruzione della macchina consente tassi di rimozione del metallo aggressivi, riducendo i tempi di ciclo di rugosità. I veloci tassi di traversata e i meccanismi di cambio rapido degli utensili riducono ulteriormente al minimo il tempo di non taglio. Questa alta efficienza, combinata con l'affidabilità della macchina, porta a un costo più basso per parte e un ritorno più rapido sull'investimento, che è un vantaggio significativo in ambienti di produzione competitivi.

4.3 Durabilità superiore e ROI a lungo termine

Investire in un VC1600 è una strategia a lungo termine per l'eccellenza manifatturiera. L'uso di componenti premium, come ghisa di alta qualità, cuscinetti di precisione e guide indurite, garantisce una lunga vita operativa con un minimo degrado delle prestazioni. Questa durata si traduce in un costo totale di proprietà inferiore durante la durata della macchina. La reputazione della macchina per l'affidabilità significa anche meno tempi di fermo non programmati, garantendo che i piani di produzione siano rispettati in modo coerente.

5 Applicazioni industriali e casi d'uso

La HARDINGE VC1600 trova il suo posto in una serie di settori che richiedono i più alti livelli di precisione e affidabilità. Nell'industria dei dispositivi medici, viene utilizzato per lavorare componenti complessi per strumenti chirurgici, impianti e attrezzature diagnostiche da materiali come titanio e acciaio inossidabile. Il settore aerospaziale utilizza questa macchina per la produzione di parti robuste, comprese quelle per applicazioni di difesa, dove l'integrità del materiale e la precisione sono fondamentali.

Inoltre, l'industria automobilistica utilizza il VC1600 per la creazione di componenti di alta precisione, inclusi quelli utilizzati nei sistemi di motore e trasmissione, nonché per la prototipazione e la produzione di matrici e stampi. La sua capacità di gestire un carico di lavoro di 1500 kg lo rende anche adatto per l'industria dei cuscinetti, dove può lavorare case e corse di cuscinetti di grandi dimensioni con la precisione e la finitura superficiale richieste. Infine, nel settore generale dell'ingegneria di precisione e dell'elettronica, la macchina è apprezzata per la produzione di macchinari, apparecchiature e componenti per attrezzature di automazione con ripetibilità a livello di micron.

Domande frequenti (FAQ)

Per quali settori specifici è più adatto il HARDINGE VC1600?

Il HARDINGE VC1600 è progettato per le industrie in cui la precisione è fondamentale. È eccezionalmente adatto per l'industria dei dispositivi medici per la lavorazione di impianti e strumenti chirurgici, il settore aerospaziale e della difesa per componenti ad alta integrità e il settore automobilistico per parti di precisione e prototipazione. La sua robusta capacità di carico lo rende ideale anche per l'industria dei cuscinetti e per la produzione di stampi e stampi complessi.

In che modo il design del VC1600 contribuisce alla sua alta precisione e precisione?

L'alta precisione del VC1600 deriva da un approccio di design multisfaccettato. La sua costruzione pesante in ghisa fornisce un ammortizzazione delle vibrazioni superiore. La chiave della sua precisione è la gestione della stabilità termica per minimizzare la distorsione indotta dal calore. L'integrazione di guide lineari a terra di precisione e sistemi a vite a sfera e azionamento di alta qualità garantisce un posizionamento fluido e preciso. Tutto questo è supportato da un mandrino ad alte prestazioni con scarico minimo, che è essenziale per raggiungere finiture superficiali fine e mantenere tolleranze strette.

Quali sono i fattori chiave da considerare quando si integra un VMC come il VC1600 in un laboratorio esistente?

L'integrazione di un VC1600 richiede una pianificazione attenta. In primo luogo, valutare i requisiti di potenza e assicurarsi che l'alimentazione elettrica della vostra struttura sia compatibile. In secondo luogo, considerare lo spazio fisico e le fondazioni necessarie, poiché la macchina è pesante e richiede una base stabile. Terzo, valutare le esigenze di aria compressa e refrigerante. Infine, pianifica la movimentazione dei materiali: avrai bisogno di attrezzature come carrelli elevatori o gru in grado di caricare pezzi da lavoro da 1500 kg sul tavolo in modo sicuro ed efficiente.

Il HARDINGE VC1600 può essere integrato in sistemi di produzione automatizzati?

Sì, il HARDINGE VC1600 è un candidato eccellente per l'integrazione in celle di produzione automatizzate. La sua robusta costruzione e il sistema di controllo CNC sono progettati per supportare il funzionamento senza equipaggio o spento di luci. La macchina può essere dotata di opzioni come un sistema di cambio pallet per consentire la produzione continua, dove un pezzo di lavoro viene lavorato mentre un altro viene impostato all'esterno della macchina. Ciò lo rende altamente efficace per ambienti di produzione ad alto volume che cercano di massimizzare l'utilizzo delle attrezzature.

Che tipo di sistemi di controllo sono tipicamente accoppiati con il VC1600?

Mentre il sistema di controllo specifico può essere una questione di preferenza del cliente, i VMC HARDINGE sono spesso accoppiati con sistemi CNC ad alte prestazioni di produttori leader. Questi controlli sono selezionati per la loro potenza di elaborazione, interfacce user-friendly e caratteristiche avanzate come lo sguardo ad alta velocità per lisciare percorsi di utensili complessi, routine di compensazione termica e capacità di controllo adattative che possono ottimizzare i parametri di lavorazione in tempo reale per migliorare l'efficienza e la durata dell'utensile.
