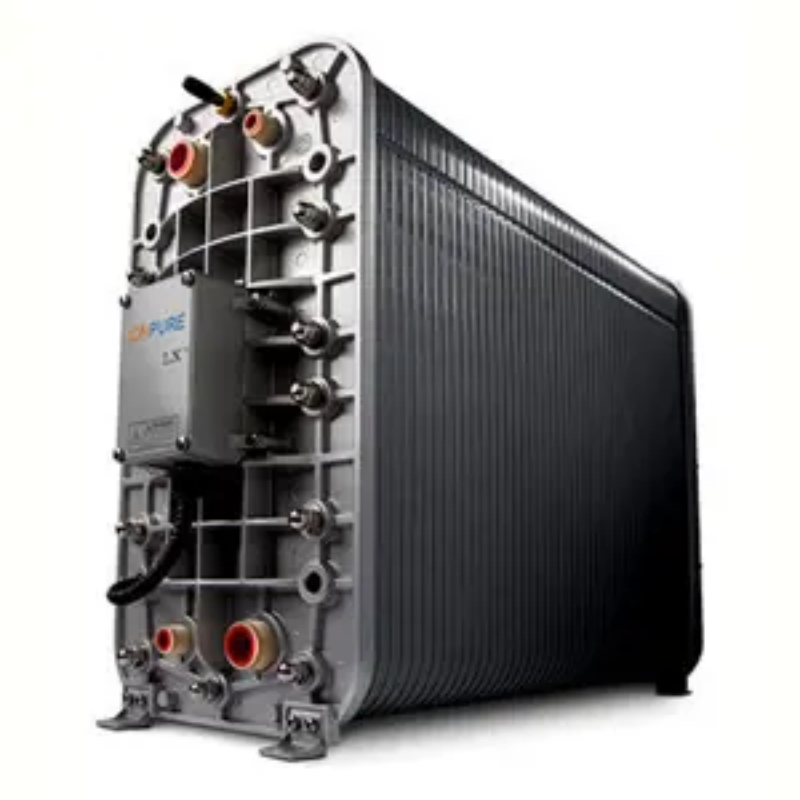

Sistema di elettrodeionizzazione continua IONPURE LX-Z CEDI per il settore farmaceutico Sistema idrico deionizzato industriale

Ionpure LX-Z è un sistema industriale di elettrodeionizzazione continua progettato per la produzione di acqua deionizzata di alta purezza senza rigenerazione chimica. Operando su feed≤40μS/cm di permeato RO, questo sistema idrico deionizzato industriale fornisce una resistività di 7-17 MΩ·cm al recupero dell'acqua del 90-95%. Adatto al trucco della caldaia di generazione di energia, risciacquo elettronico e anelli di acqua purificata farmaceutica.

Che cos'è un sistema di elettrodeionizzazione continua?

Un sistema di elettrodeionizzazione continua (CEDI) è una tecnologia di purificazione dell'acqua che rimuove le specie ionizzate dal permeato RO utilizzando resine di scambio ionico, membrane selettive ioniche e un campo elettrico a corrente continua. A differenza dei convenzionali deionizzatori a letto misto, un modulo CEDI rigenera le sue resine di scambio ionico continuamente in situ utilizzando la dissociazione dell'acqua (H ⁺ e oh ⁻ generazione), che non richiedono iniezione chimica o tempo di fermo per la rigenerazione.

Ionpure LX-Z è un sistema industriale CEDI a piastre e telaio che utilizza un design di compartimento concentrato "Full-Fill" - l'intera camera di concentrato è imballata con resina di scambio ionico e separata da membrane sigillate a doppio anello O. Questa configurazione fornisce un robusto isolamento elettrico e stabilità operativa in condizioni industriali a vapore e centrali elettriche.

Specifiche chiave

Serie:Ionpure LX-Z Industrial CEDI

Gamma di resistenza dell'acqua del prodotto: 7-17 MΩ · cm (a 25 ° C)

Silicia (SiO) ₂) Tasso di rimozione: 90-99%

Recupero dell'acqua: 90-95%

Pressione di funzionamento: massimo 7 bar

Caduta di pressione: 1,7-2,5 bar

Gamma di tensione DC: 0-300 V

Gamma di corrente continua: 1-6 A

Conduttività dell'acqua di alimentazione: amp; lt; 40μS/cm (permeato RO)

Temperatura dell'acqua di alimentazione: 5-45 ° C

Intervalo di pressione dell'acqua di alimentazione: 1,4-7 bar

Durezza dell'acqua di alimentazione: amp; lt;1,0 ppm come CaCO ₃

Silice dell'acqua di alimentazione: amp; lt; 1,0 ppm

Acqua di alimentazione cloro libero: amp; lt; 0,02 ppm

Lunghezza del modulo (dimensione L): 257,0 a 907,3 mm (varia a seconda del modello)

Distanza della linea centrale del modulo (dimensione C): 146,8 a 747,7 mm (varia a seconda del modello)

Orientamento di montaggio: installazione interna, evitare la luce solare diretta

Temperatura ambiente massima: ≤45°C

Sistema di tenuta: doppio anello O

Concentrato Camera Design: pieno riempimento (resina-imballato)

Certificazioni: Marchio CE, ISO 9001, ISO 14000, Halal

Modelli disponibili:

IP-LXM04Z

IP-LXM10Z

IP-LXM18Z

IP-LXM24Z

IP-LXM30Z

IP-LXM45Z

Punti salienti tecnici

Le camere di concentrato Full-Fill eliminano le zone stagnanti presenti nei tradizionali progetti CEDI a schermo. Ogni percorso di flusso all'interno del compartimento del concentrato è imballato con resina di scambio ionico, che migliora l'uniformità della conduttività elettrica su tutta la superficie della membrana. Questa distribuzione uniforme della corrente sopprime lo scalamento localizzato e migliora la stabilità a lungo termine della rimozione della silice.

La tenuta a doppio anello o fornisce una protezione ridondante contro le perdite ad ogni giunzione interna. Ogni interfaccia a membrana e spaziatore è sigillata due volte, riducendo il rischio di contaminazione dell'acqua del prodotto da perdite di flusso di concentrato - una considerazione particolarmente importante quando si produce acqua per il trucco di caldaie ad alta pressione o la fabbricazione di semiconduttori dove l'intrusione di ioni di traccia innesca costose corrosioni o perdite di rendimento.

Nessuna rigenerazione chimica e zero scarico di acque reflue pericolose. L'LX-Z si rigenera continuamente utilizzando H generato elettrochimicamente ⁺ e oh ⁻ ioni, eliminando la necessità di stoccaggio di acido cloridrico o idrossido di sodio, serbatoi di neutralizzazione e infrastrutture di scivolamento di rigenerazione. I costi operativi sono limitati al consumo di energia elettrica e alla sostituzione periodica del modulo.

La rigenerazione in situ mantiene la fornitura continua di acqua del prodotto. I tempi di fermo del sistema per lo scambio di resina o la rigenerazione chimica vengono eliminati. Per applicazioni come il funzionamento della turbina 24 ore su 24, 7 giorni su 7 o la circolazione continua dell'acqua purificata farmaceutica, l'output ininterrotto è un requisito operativo non negoziabile.

Applicazioni

lucidatura dell'acqua di alimentazione della caldaia della centrale elettrica: produce acqua di trucco withamp; lt; conduttività andamp 0.1μS/cm; gt; resistività di 10 MΩ · cm dopo il pretrattamento RO. La rimozione della silice raggiunge il 99%, riducendo direttamente il trasporto della silice alle turbine a vapore e estendendo gli intervalli di pulizia della pala della turbina.

Pretrattamento dell'acqua ultrapura per semiconduttori ed elettronica: Funziona come fase primaria di deionizzazione prima della lucidatura a letto misto o della distruzione UV / TOC nei cicli di acqua di risciacquo della microelettronica. Il tasso di recupero del 90-95% riduce il dimensionamento del sistema RO a monte e il volume delle acque reflue rispetto ai treni di scambio ionico convenzionali.

Pretrattamento dell'acqua purificata farmaceutica (PW) e dell'acqua per iniezione (WFI): Mantiene una conduttività degli effluenti costante sotto USPamp; lt; 645amp; gt; monitoraggio della conformità. Il funzionamento continuo senza manipolazione di rigeneranti chimici semplifica la manutenzione dello stato convalidato in ambienti regolati da GMP.

Acqua di processo chimica e petrochimica: fornisce acqua di alta purezza per il trucco del catalizzatore, il raffreddamento del reattore e le fasi di lavaggio del prodotto in cui la contaminazione da ioni di traccia influisce sulla resa del processo o sulla conformità alle specifiche del prodotto.

Truccaggio e umidificazione generali delle caldaie industriali: sostituisce i lucidatori manuali a letto misto in strutture che non hanno permessi di gestione chimica in loco o capacità di neutralizzazione delle acque reflue. L'impronta del sistema è limitata alle dimensioni della pila del modulo, del rettificatore CC e del pannello di controllo.

Guida alla selezione

Installazioni adatte:

impianti industriali con pre-trattamento RO esistente che producono permeateamp; lt; 40μS/cm e cercando di eliminare la manipolazione acida/caustica e il lavoro di rigenerazione

Processi di funzionamento continui 24 ore su 24, 7 giorni su 7, dove le finestre di rigenerazione offline non sono disponibili o costose (generazione di energia, produzione continua, cicli farmaceutici convalidati)

Progetti degli impianti Greenfield miranti alla minimizzazione delle acque reflue e alla compatibilità con lo scarico liquido zero (ZLD) - il rapporto di recupero del 90-95% è raggiungibile con il riciclo del concentrato in alimentazione RO

Non consigliato per:

Acqua di alimentazione con conduttività di ingresso superiore a 40μS/cm. Il permeato RO ad alto TDS o l'alimentazione diretta di acqua ammorbidita supererà la capacità di carico ionico del modulo e depresserà la resistività dell'acqua del prodotto al di sotto di 7 MΩ · cm. Installare una fase di lucidatura RO o selezionare una variante di modulo CEDI ad alta temperatura, ad alta TDS.

Applicazioni che richiedono amp; gt; 18,2 MΩ · cm acqua ultrapura senza lucidatura a valle. L'LX-Z fornisce 7-17 MΩ·cm; per l'acqua ultrapura di tipo E-1.3 o SEMI Grado 1, installare un deionizzatore a letto misto, ossidazione UV o fase finale di ultrafiltrazione a valle del modulo CEDI.

Non si raccomandano ambienti esterni esposti alla luce solare diretta o alla temperatura ambiente superiore ai 45°C. Installare il modulo in una stanza meccanica, edificio di trattamento dell'acqua o all'interno di un recinto isolato con ventilazione. L'esposizione alla luce solare accelera la degradazione della membrana polimerica e promuove l'inquinamento biologico.

Domande frequenti

1.Qual è la fascia di prezzo e il costo di proprietà per un sistema Ionpure LX-Z?

Un sistema CEDI LX-Z configurato con modulo, rettificatore e pannello di controllo varia tipicamente da 35.000 a 120.000 USD a seconda del modello del modulo, del flusso e della portata della strumentazione di controllo. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato con tempi di consegna correnti e proposta tecnica, contatta direttamente Beijing Zhongping Technology. Una preoccupazione comune per gli appalti è il costo totale rispetto ai sistemi DI a letto misto: il LX-Z elimina la spesa annuale per acido cloridrico, idrossido di sodio e manodopera di rigenerazione, producendo un rimborso che molti impianti elettrici e semiconduttori realizzano entro 2-3 anni sulla base dei soli costi di manipolazione chimica evitati.

2.Come seleziono il modello LX-Z corretto per il mio flusso e la qualità dell'acqua richiesti?

La selezione del modello è determinata dal flusso d'acqua del prodotto richiesto (LPM o GPM), dalla resistività bersaglio e dalla conduttività del permeato RO di ingresso. I sei modelli disponibili - LXM04Z, LXM10Z, LXM18Z, LXM24Z, LXM30Z e LXM45Z - coprono una gamma di scalazione nella lunghezza del modulo e nell'area attiva della membrana. Fornire la portata di progettazione, la conduttività di ingresso e le specifiche dell'acqua del prodotto di destinazione, e Beijing Zhongping Technology fornisce una raccomandazione del modello con una resistività e un recupero raggiungibili calcolati nelle vostre condizioni di funzionamento.

3.Qual è il tempo di consegna tipico o il tempo di consegna per i moduli e i sistemi Ionpure LX-Z?

Spediamo i moduli LX-Z da stock entro 1-2 settimane per i modelli comuni. I sistemi CEDI completi con pannelli rettificatori e tubazioni di interconnessione hanno un tempo di esecuzione standard di 8-12 settimane, a seconda della complessità del sistema e della fabbricazione personalizzata del pannello di controllo. Forniamo un programma di consegna confermato all'accettazione dell'ordine di acquisto.

4. L'LX-Z è compatibile con i sistemi RO esistenti e quale qualità dell'acqua di ingresso è richiesta per un funzionamento affidabile?

La compatibilità richiede che il permeato RO soddisfi i requisiti minimi di qualità dell'acqua di ingresso: lt; 40μS/cm, silicaamp; lt; 1,0 ppm, durezza; lt;1,0 ppm come CaCO ₃, cloro libero; lt; 0,02 ppm, temperatura 5-45 ° C e pressione di ingresso 1,4-7 bar. Se il vostro sistema RO esistente produce permeato al di fuori di questi limiti, specifichiamo aggiornamenti di pretrattamento, come la filtrazione a cartuccia, la declorazione del carbone attivo o un RO di secondo passaggio, come parte dello scopo del progetto. Molte richieste di approvvigionamento chiedono se un CEDI può essere retrofittato a un scivolo RO esistente; la risposta dipende interamente dalla qualità del permeato RO e dallo spazio disponibile per il montaggio del modulo.

5.Quanti moduli CEDI ho bisogno, e quali sono le dimensioni fisiche e i requisiti di montaggio?

Scale di quantità del modulo con portata e flusso operativo. L'impronta del modulo LXM varia da 257,0 mm a 907,3 mm di lunghezza (dimensione L) e da 146,8 mm a 747,7 mm di distanza della linea centrale (dimensione C) per modulo. I moduli montano verticalmente in un sistema di rack o telaio, all'interno, lontano dalla luce solare diretta, con temperatura ambiente≤45°C e spazio libero per elettrodi e connessioni idrauliche ad ogni estremità. Beijing Zhongping Technology fornisce un disegno di disposizione generale dimensionato con il preventivo per la tua revisione e pianificazione dell'integrazione meccanica.

6. Quali certificazioni, rapporti di prova e standard di qualità porta Ionpure LX-Z?

Il modulo LX-Z è prodotto secondo un sistema di gestione della qualità e dell'ambiente certificato ISO 9001 e ISO 14000, porta la marcatura CE per la conformità europea e detiene la certificazione Halal. Ogni modulo è testato idrostaticamente e testato elettricamente in fabbrica, con un rapporto di prova di accettazione in fabbrica (FAT) disponibile su richiesta. Molti pacchetti di specifiche di ingegneria e approvvigionamento richiedono questi certificati; forniamo il pacchetto di certificato gratuitamente durante la fase di offerta.

7. Qual è il consumo di energia tipico e il costo operativo per metro cubo di acqua del prodotto?

Il modulo LX-Z funziona su un'alimentazione 0-300 VDC, 1-6 A DC. Il consumo effettivo di energia varia a seconda della conduttività di alimentazione e della resistività del prodotto bersaglio, ma è tipicamente nell'intervallo di 0,2-0,5 kWh/m³ di acqua del prodotto. Rispetto ai metodi di rigenerazione termica o ai servizi di rigenerazione di resina fuori sito, il consumo energetico è una frazione del costo operativo convenzionale DI. Il tasso di recupero dell'acqua del 90-95% riduce al minimo anche i costi di scarico dell'acqua cruda e delle acque reflue; per applicazioni in cui le tasse di ingresso o di scarico sono elementi di linea significativi, questo recupero influisce direttamente sul bilancio operativo.

8.Come si confronta il LX-Z con un sistema DI a letto misto convenzionale in termini di costo totale, manutenzione e complessità operativa?

L'LX-Z elimina lo stoccaggio chimico, la neutralizzazione del pH, il lavoro di rigenerazione e la sostituzione periodica della resina che richiede un sistema a letto misto. Un sistema a letto misto comporta costi ricorrenti per acido cloridrico al 30% e idrossido di sodio al 50%, docce di sicurezza, contenimento chimico e manutenzione del serbatoio di neutralizzazione. Il LX-Z sostituisce tutti questi consumabili e infrastrutture con un unico ingresso elettrico a corrente continua. Esiste un certo differenziamento dei costi iniziali - la spesa di capitale CEDI può essere superiore a quella di un contenitore a letto misto e di riempimento in resina a seconda delle dimensioni del sistema - ma il punto di incrociamento dei costi operativi è tipicamente di 12-36 mesi per gli impianti che eseguono turni continui. Forniamo un'analisi comparativa dei costi del ciclo di vita con il preventivo in modo da poterlo valutare direttamente contro il vostro budget annuale opex.

9.Qual è il periodo di garanzia per il modulo LX-Z e quali limiti di amperaggio/tensione si applicano?

Forniamo una garanzia standard di 1 anno sui moduli LX-Z e una garanzia di 2 anni sui pannelli di alimentazione del rettificatore. La copertura della garanzia è subordinata al funzionamento entro i limiti di funzionamento pubblicati: 0-300 VDC, 1-6 A e le specifiche dell'acqua di ingresso come definite nella scheda tecnica del produttore. Il funzionamento a tensione eccessiva oltre la finestra elettrochimica provoca un degrado accelerato della membrana, che la garanzia non copre. Beijing Zhongping Technology fornisce la supervisione della messa in servizio come parte della consegna del sistema, garantendo che i punti di impostazione del rettificatore siano correttamente stabiliti all'avvio e documentati.

10.How posso ottenere una scheda specifica dettagliata, scheda dati e preventivo formale per la serie LX-Z o un modello specifico?

Inviamo il foglio dati ufficiale del modulo LX-Z, disegni dimensionali e un pacchetto di specifiche del sistema per e-mail entro 24 ore dalla ricezione della vostra richiesta. Per richiedere un preventivo, fornire il flusso d'acqua del prodotto richiesto, la conduttività permeata RO di ingresso, la resistività dell'acqua bersaglio e qualsiasi standard meccanico o elettrico specifico del sito. Contatta Beijing Zhongping Technology con le specifiche del tuo progetto e restituiamo una proposta tecnica e commerciale con ambito di fornitura, raccomandazione specifica del modello e scadenza di consegna.
