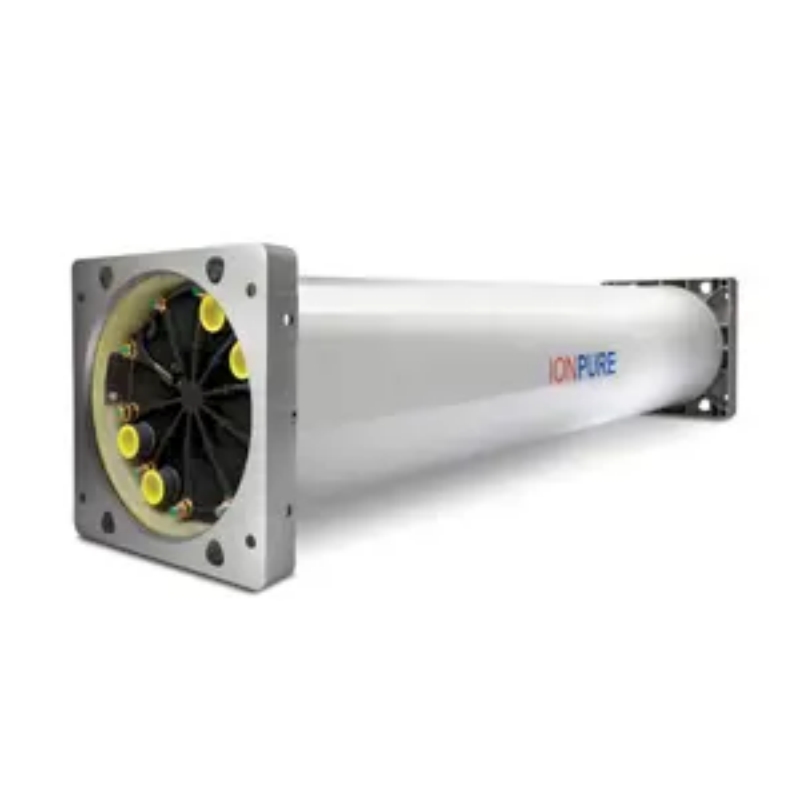

IONPURE VNX-MAX e VNX-MINI sono moduli CEDI (Elettrodeionizzazione Continua) ad alto flusso progettati come soluzione di trattamento dell'acqua modulo edi per la produzione di attrezzature idriche deionizzate ultrapure. Il VNX-MAX fornisce un volume nominale di 15 m³/h (66 gpm) e il VNX-MINI 12 m³/h (52,8 gpm), raggiungendo l'amplificazione; gt; 17 MΩ · cm resistività fino al 95% di recupero. Questi moduli servono l'acqua di alimentazione della caldaia di generazione di energia, l'acqua di risciacquo dei semiconduttori e i sistemi di acqua purificata farmaceutica.
Che cos'è un modulo CEDI?
Un modulo CEDI (Continuous Electrodeionization) è un dispositivo di purificazione dell'acqua che combina resine di scambio ionico, membrane selettive ioniche e un campo elettrico CC per rimuovere continuamente le specie ionizzate e ionizzabili dall'acqua senza rigenerazione chimica. Sostituisce i convenzionali deionizzatori a letto misto, eliminando la necessità di manipolazione acida e caustica mentre produce acqua ad alta resistività direttamente dal permeato di osmosi inversa.
La piattaforma IONPURE VNX rappresenta la tecnologia CEDI a grande flusso, con moduli VNX-MAX e VNX-MINI che scalano il comprovato design stack-and-frame a flussi monomodulo adatti per sistemi industriali ad alta capacità. Trasformano permeato RO in acqua ultrapura (tipicamente 17 MΩ · cm) per applicazioni che richiedono basso carbonio organico totale (TOC), bassa silice e qualità dell'acqua coerente.
Specifiche chiave
Fatto nominale (VNX-MAX): 15 m³/h (66 gpm)
Fatto nominale (VNX-MINI): 12 m³/h (52,8 gpm)
Fatto massimo (VNX-MAX): 22,7 m³/h (100 gpm)
Fatto massimo (VNX-MINI): 17,9 m³/h (79,2 gpm)
Resistività tipica del prodotto: amp; gt; 17 MΩ · cm
Tasso di recupero: fino al 95%
Conduttività minima dell'acqua di alimentazione: ≤40µS/cm (tipicamente permeato RO)
Durezza dell'acqua di alimentazione (come CaCO ₃): ≤1,0 ppm
Silice dell'acqua di alimentazione: ≤1.0 ppm come SiO ₂
Acqua di alimentazione cloro libero: amp; lt;0,02 ppm come Cl ₂
Gamma di temperatura dell'acqua di alimentazione: 10-45 ° C
Intervalo di pressione dell'acqua di alimentazione: 1,4-7 bar (20-100 psi)
Requisito di tensione del prodotto (VNX-MAX): 0-600 VDC
Requisito di tensione del prodotto (VNX-MINI): 0-480 VDC
Controllatore di alimentazione consigliato: IP-DC3PH600V-M1 (DC3+)
Temperatura ambiente (funzionamento): ≤45°C, installazione interna, evitare la luce solare diretta
Dimensioni del modulo (VNX-MAX, H×W×D): 213,3 cm×50,8 cm×50,8 cm (84 in×20 in×20 in)
Dimensioni del modulo (VNX-MINI, H×W×D): 168 cm×50,8 cm×50,8 cm (66,1 in×20 in×20 in)
Tipo di connessione: connettori Flexmount proprietari con collettori e spine in PVC
Certificazioni: CE; fabbricato secondo il sistema di qualità certificato ISO 9001 e ISO 14001; Certificato Halal
Punti salienti tecnici
Un flusso elevato a singolo modulo riduce al minimo l'impronta del sistema e i costi di capitale. Il VNX-MAX fornisce 15 m³/h da un modulo, riducendo il numero di moduli paralleli e tubazioni associate rispetto ai tradizionali stack CEDI. L’altezza compatta di 168 cm della VNX-MINI raggiunge 12 m³/h, riducendo ulteriormente le dimensioni dello scivolo in impianti con spazio limitato.
Il sistema di connettori terminali Flexmount consente impilamento e collegamento idraulico senza utensili. I moduli si collegano direttamente senza collettori di tubazioni intermedi, tagliando il tempo di installazione e i punti di perdita mantenendo l'allineamento. Questa funzione di progettazione risponde direttamente alla domanda "Come collegare più moduli VNX in modo idraulico?" - la risposta è integrata nello stack.
Il contenitore di cablaggio di bordo accetta cavi di alimentazione e segnale direttamente al modulo, eliminando la necessità di scatole di giunzione separate e riducendo il lavoro di messa in servizio.
Ampia tolleranza alla durezza riduce il carico del pre-trattamento RO. Con una specifica di durezza dell'acqua di alimentazione di ≤1,0 ppm come CaCO ₃, i moduli VNX accettano permeato RO da sistemi senza ammorbidimento in molte fonti idriche comunali, a condizione di silice e CO ₂ sono controllati.
Applicazioni
Lucidatura dell'acqua di alimentazione della caldaia ad alta pressione: Produce acqua di trucco ultrapura per caldaia subcritica e supercritica nelle centrali elettriche. Theamp; gt; 17 MΩ · cm resistività e bassa specifica di silice soddisfano rigorosi requisiti del produttore di turbine, estendendo direttamente la vita del ciclo del vapore e riducendo la frequenza di soffiamento.
Acqua di risciacquo per semiconduttori e microelettronica: genera acqua deionizzata con resistività costante e TOC basso per i processi di pulizia e incisione dei wafer. Il tasso di recupero del 95% riduce il consumo complessivo di acqua delle strutture, una metrica critica nelle fabbriche che affrontano vincoli di scarsità idrica.
Pretrattamento dell'acqua purificata farmaceutica (PW) e dell'acqua per iniezione (WFI): Serve come fase finale di lucidatura post-RO per soddisfare in modo affidabile gli standard di conduttività USP e EP per l'acqua purificata senza rigeneranti chimici. La documentazione di supporto alla convalida è disponibile tramite il produttore.
Acqua di processo chimica e petrochimica: fornisce acqua di alta purezza per il trucco del catalizzatore, la diluizione del processo e la generazione di vapore in raffinerie e impianti chimici. La costruzione in PVC resistente alla corrosione e il funzionamento senza sostanze chimiche del modulo si allineano con gli impianti che mirano a ridurre la movimentazione di materiali pericolosi.
Sistemi di acqua demineralizzata industriale su larga scala: sostituisce lo scambio ionico a letto misto convenzionale in impianti centrali che forniscono fabbriche con una domanda di acqua deionizzata di 10-100 m³/h. Il design modulare Flexmount consente l'espansione graduale della capacità senza una grande rielaborazione delle tubazioni.
Guida alla selezione
Applicazioni adatte:
Sistemi che richiedono un singolo modulo CEDI con un flusso compreso tra 10 e 20 m³/h (44-88 gpm)
Sostituzione o aggiornamento dei demineralizzatori a letto misto invecchiati per eliminare i rifiuti di gestione acida/caustica e neutralizzazione
Sistemi idrici elettrici, semiconduttori o farmaceutici di nuova costruzione con spazio interno per l'installazione di moduli verticali (altezza minima del soffitto 2,2 m per VNX-MAX)
Progetti che utilizzano il rettificatore IONPURE DC3+ (IP-DC3PH600V-M1), che è completamente compatibile ed elimina la necessità di un trasformatore di isolamento
Non consigliato per:
Acqua di alimentazione con durezza costantemente superiore a 1,0 ppm come CaCO ₃. Installare un ammorbiditore a monte o selezionare un modulo CEDI valutato per una maggiore tolleranza alla durezza.
Installazione all'aperto senza protezione contro le intemperie. Questi moduli hanno una classificazione IP adatta solo per uso interno; proteggere dalla luce solare diretta e dalle precipitazioni.
Applicazioni che richiedono validabilità farmaceutica intrinseca (ad es. generazione diretta di WFI senza distillazione). Per CEDI disinfettabile a caldo, consultare prodotti alternativi IONPURE.
Flussi superiori a 22,7 m³/h da un singolo modulo. Moduli VNX-MAX multipli in parallelo utilizzando il sistema Flexmount; La progettazione del sistema è semplificata rispetto ai vecchi approcci multi-stack.
Domande frequenti
1.Quanto costa il IONPURE VNX-MAX o VNX-MINI e qual è la fascia di prezzo tipica?
I moduli CEDI VNX-MAX e VNX-MINI variano tipicamente da 55.000 a 85.000 USD per modulo a seconda della configurazione, del controllore di potenza richiesto e della logistica regionale. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology.
2. Qual è il termine di consegna e il tempo di consegna per i moduli IONPURE VNX?
Il tempo di consegna standard in fabbrica è da 8 a 12 settimane dallo stabilimento di produzione di IONPURE. I partner di canale autorizzati con stock regionale possono a volte offrire consegne da 2 a 4 settimane per configurazioni standard. Beijing Zhongping Technology conferma la disponibilità al momento della richiesta.
3. Posso ottenere un preventivo o una proposta di prezzo prima di effettuare un ordine?
Forniamo un preventivo formale entro 3 giorni lavorativi dopo aver ricevuto le specifiche del progetto. Inviare il flusso richiesto, la qualità dell'acqua di alimentazione, la resistività del prodotto bersaglio e la quantità, e Beijing Zhongping Technology emetterà una proposta completa che comprende il prezzo del modulo, il controllore di potenza e la spedizione stimata.
4.Quali sono i termini e le condizioni di pagamento per l'acquisto di IONPURE VNX-MAX?
Accettiamo T / T (bonifico bancario) e lettera di credito irrevocabile a vista. Per gli acquirenti aziendali ripetuti, Beijing Zhongping Technology offre termini netti di 30 giorni dopo la valutazione del credito. Gli ordini iniziali richiedono in genere il pagamento anticipato del 50% con saldo prima della spedizione.
5.Is il VNX-MAX in magazzino, o è fatto su ordine?
I moduli VNX-MAX e VNX-MINI sono generalmente costruiti su ordine a causa dell'alta variabilità di valore e configurazione. Inventario strategico delle configurazioni popolari è talvolta tenuto in centri di distribuzione globali. Beijing Zhongping Technology controlla la disponibilità della fabbrica in tempo reale quando si richiede un preventivo.
6.Qual è il periodo di garanzia e la copertura del servizio per il VNX-MINI?
I modelli VNX-MINI e VNX-MAX comprendono una garanzia standard di 3 anni che copre difetti nei materiali e nella lavorazione in condizioni normali di funzionamento come definito nel Iamp; O manuale. Sono disponibili opzioni di garanzia estesa. I reclami di garanzia vengono elaborati tramite il centro di assistenza regionale IONPURE.
7.Qual è la resistività dell'acqua tipica del prodotto che posso aspettarmi dal VNX-MAX?
In condizioni di alimentazione nominali (RO permeate≤40µS/cm, hardness≤1 ppm, silica≤1 ppm e corretta tensione DC applicata), il VNX-MAX produce tipicamente acqua≥17 MΩ·cm. Molte installazioni raggiungono 17-18 MΩ·cm in modo coerente quando i parametri del controller DC3+ sono ottimizzati.
8.Come posso scegliere tra VNX-MAX e VNX-MINI per il mio progetto?
Scegli il VNX-MAX se il flusso continuo richiesto è superiore a 12 m³/h fino a 22,7 m³/h. Scegli il VNX-MINI per flussi tra 8 e 17,9 m³/h dove l'altezza del soffitto o l'impronta di scivolamento sono limitati: il MINI è più breve di 45,3 cm. Entrambi utilizzano la stessa tecnologia di connessione e possono essere mescolati in un unico stack.
9.Che supporto di installazione e messa in servizio fornisci per sistemi CEDI a grande flusso?
Beijing Zhongping Technology offre la messa in servizio e la supervisione dell'avvio autorizzate in fabbrica come servizio acquistabile. Ciò include l'ispezione del modulo in loco, la configurazione del controllore di potenza e le procedure di risciacquo di primo riempimento. È inoltre disponibile il supporto per la messa in servizio a distanza per ridurre i costi di viaggio.
10. Posso ottenere una garanzia di qualità dell'acqua e dati di prova delle prestazioni prima dell'acquisto?
- Sì. - Sì. IONPURE fornisce certificati di prova di fabbrica per ogni modulo di produzione. I parametri di garanzia delle prestazioni - resistività del prodotto, rifiuto della silice e TOC - sono definiti contrattualmente in base all'analisi dell'acqua di alimentazione. Consigliamo di inviare un campione di acqua di alimentazione con la vostra richiesta in modo che Beijing Zhongping Technology possa includere una garanzia di prestazioni di processo nella proposta commerciale.
