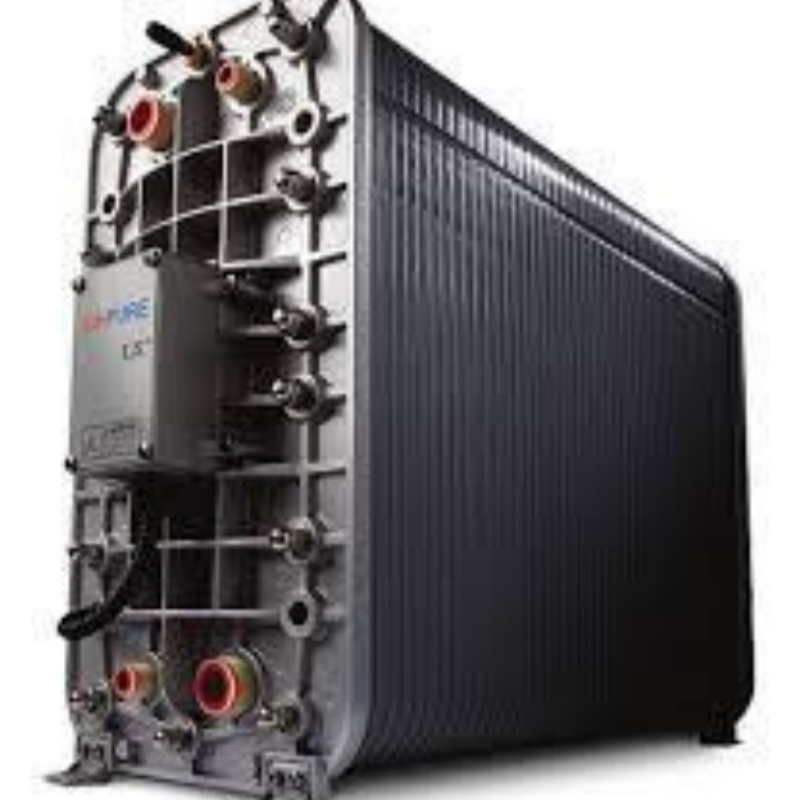

IONPURE EWT-CDISGBD è un modulo di deionizzazione a elettrodi continuo progettato per il trattamento delle acque delle centrali elettriche, applicando sistemi di deionizzazione a elettrodi per la tecnologia di produzione elettronica adattata al servizio di blowdown del generatore di vapore nucleare (SGBD). Operando continuamente a 60°C e 7 bar, sostituisce la resina a scambio ionico monouso di grado nucleare, fornendo acqua di prodotto inferiore a 0,1 µS/cm con un recupero del 90-95% e tolleranza agli inibitori di corrosione PWR e agli agenti riducenti.
Cos'è un modulo CEDI per il blowdown delle centrali nucleari?
Un modulo CEDI per il blowdown delle centrali nucleari è un'unità elettrochimica di purificazione dell'acqua che rimuove i contaminanti ionici dall'acqua di blowdown del generatore di vapore in modo che possa essere riciclata al condensatore principale o scaricata entro i limiti ambientali. A differenza dei demineralizzatori convenzionali a letto misto che consumano resina di grado nucleare, si rigenera continuamente utilizzando un potenziale elettrico CC, eliminando la manipolazione di sostanze chimiche e la generazione di rifiuti radioattivi solidi.
Questo prodotto è costruito appositamente per la chimica dell'acqua del lato secondario del reattore ad acqua pressurizzata (PWR). Tollerare la temperatura elevata (fino a 60°C) e gli additivi chimici—come ammoniaca, etanolammina e idrazina—comunemente usati per il controllo del pH e la rimozione dell'ossigeno nei cicli di vapore PWR, condizioni che degradano i moduli CEDI standard di grado elettronico.
Specifiche chiave
Tipo di prodotto: Modulo di deionizzazione a elettrodi continuo per SGBD
Modello: IONPURE EWT-CDISGBD
Temperatura massima di esercizio continuo: 60°C (140°F)
Pressione massima di esercizio: 7 bar (100 psi)
Conducibilità tipica dell'acqua di prodotto: <0,1 µS/cm
Recupero dell'acqua: 90-95%
Intervallo di tensione operativa: 0-375 VDC
Intervallo di corrente operativa: 1,0-10,0 A
Massima conducibilità dell'acqua di alimentazione: <25 µS/cm (permeato RO)
Intervallo di pressione dell'acqua di alimentazione: 1,4–7 bar (20–100 psi)
Intervallo di temperatura dell'acqua di alimentazione: 5–60°C (41–140°F)
Tolleranza al cloro libero: <0,02 ppm (come Cl₂)
Durezza dell'acqua di alimentazione (come CaCO₃): <1,0 ppm
Silice nell'acqua di alimentazione (SiO₂): <1,0 ppm
Tecnologia di sigillatura: Doppio O-ring, design a tenuta stagna
Circuito di concentrazione: Non richiesto (nessuna iniezione di sale, nessuna ricircolazione di concentrato)
Dimensioni del modulo (L×Diametro): 695,5 mm×574,2 mm (secondo la scheda tecnica del produttore)
Certificazioni: Marchio CE, certificati di stabilimento del produttore ISO 9001:2015 e ISO 14001:2015
Compatibilità chimica: Tollerante ad ammoniaca, etanolammina, morfolina e idrazina alle concentrazioni tipiche del lato secondario PWR
Punti salienti tecnici
La capacità brevettata di acqua calda istantanea elimina il tempo di riscaldamento. Il modulo si avvia direttamente con acqua di blowdown a 60°C senza una sequenza di riscaldamento lenta. I moduli convenzionali richiedono un riscaldamento graduale per prevenire shock termici e danni alle guarnizioni; questo design elimina tale vincolo, consentendo il riavvio immediato dopo uno spegnimento e riducendo il tempo di procedura dell'operatore.
La sigillatura a doppio O-ring garantisce un funzionamento a tenuta stagna alla massima pressione e temperatura. Ogni giunto intercompartimentale utilizza doppie guarnizioni elastomeriche, che impediscono la contaminazione incrociata tra i compartimenti di diluizione e concentrazione anche durante i cicli termici. Questo è fondamentale per il trattamento SGBD online, dove una perdita potrebbe compromettere la chimica dell'acqua di alimentazione del condensatore principale.
Non è richiesta alcuna iniezione di sale o ricircolazione del concentrato. A differenza di molti sistemi CEDI, l'EWT-CDISGBD funziona senza un circuito di iniezione di salamoia o una pompa di ricircolazione del concentrato. I compartimenti degli elettrodi funzionano sulla conducibilità dell'acqua di blowdown stessa, semplificando la progettazione idraulica, riducendo le attrezzature accessorie e riducendo l'ingombro dell'installazione.
La compatibilità chimica con gli agenti di condizionamento PWR è validata. La membrana del modulo e la chimica della resina sono selezionate per resistere all'esposizione continua ad ammoniaca (fino a 10 ppm come N), etanolammina e residui di idrazina. Una domanda comune è se queste sostanze chimiche causino un fouling irreversibile: i test confermano una qualità stabile dell'acqua di prodotto durante il funzionamento continuo, senza degradazione della capacità di scambio ionico dopo 4.000 ore in condizioni di esposizione chimica.
Il funzionamento continuo ad alta temperatura affronta direttamente le condizioni SGBD. Il modulo opera continuamente a 60°C senza raffreddare il flusso di blowdown a monte. Ciò evita l'onere energetico, il costo del capitale dello scambiatore di calore e lo spazio necessario per raffreddare l'intero flusso di blowdown prima del trattamento—un vantaggio significativo nella disposizione dell'impianto nelle aree congestionate dell'edificio ausiliario.
Applicazioni
Trattamento del blowdown dei generatori di vapore PWR per il riciclo: Raffina il blowdown dei generatori di vapore per ridurre solidi disciolti e prodotti di corrosione sospesi, consentendo il riciclo continuo nella hotwell del condensatore principale. Elimina il consumo e lo smaltimento della resina a scambio ionico di grado nucleare, che deve essere gestita come rifiuto radioattivo solido.
Sostituzione di recipienti a scambio ionico non rigenerabili nel bilancio di impianto nucleare: Sostituisce direttamente i demineralizzatori a letto misto monouso nello skid di trattamento del blowdown, riducendo il costo annuale di approvvigionamento della resina e minimizzando la movimentazione dei fusti di resina esausta e i requisiti di stoccaggio delle scorie radioattive.
Raffinazione della condensa ad alta temperatura negli impianti a combustibili fossili e di cogenerazione: Applicabile alle caldaie industriali dove la temperatura della condensa di ritorno supera i limiti standard CEDI di 45°C. Il modulo con rating 60°C raffina la condensa calda senza raffreddamento, riducendo la domanda di vapore dell'impianto e migliorando il rendimento termico complessivo.
Recupero di acque reflue ammoniacali dai drenaggi del lato secondario: Tratta flussi di scarto a bassa conducibilità contenenti ammoniaca e idrazina da linee di campionamento e drenaggi, recuperando l'acqua per il riutilizzo anziché indirizzarla a un sistema di scorie radioattive liquide.
Guida alla selezione
Applicazioni adatte:
Sistemi lato secondario PWR in cui la temperatura del blowdown del generatore di vapore supera costantemente i 40°C ed è desiderato il riciclo diretto al condensatore—il modulo mantiene le prestazioni a 60°C senza pre-raffreddamento
Impianti che mirano ad eliminare i costi di smaltimento della resina di grado nucleare fuori sede e a ridurre il volume delle scorie radioattive—il ritorno sull'investimento si realizza tipicamente entro 2-3 cicli di combustibile di funzionamento
Retrofit in skid demineralizzatori di blowdown esistenti dove l'impronta disponibile è limitata e la semplicità idraulica di nessun circuito di ricircolazione del concentrato minimizza la ri-tubazione
Programmi di chimica dell'acqua secondaria che utilizzano controllo del pH con ammoniaca o etanolammina e scavenging di ossigeno con idrazina, dove la tolleranza chimica CEDI evita pre-trattamenti costosi
Non raccomandato per:
Applicazioni che richiedono acqua ultrapura con resistività superiore a 18 MΩ·cm e silice e boro a livello di ppb, come la fabbricazione di wafer semiconduttori. L'EWT-CDISGBD fornisce acqua di prodotto <0,1 µS/cm, adatta alla chimica del ciclo di potenza, ma non soddisfa i requisiti di lucidatura di grado elettronico. Per acqua ad altissima purezza per la microelettronica, selezionare i moduli IONPURE VNX55-EX.
Lucidatura del permeato RO a bassa temperatura a tipici 20-35°C senza additivi chimici. Sebbene il modulo funzioni, le sue caratteristiche di resilienza termica e chimica sono sottoutilizzate. I moduli standard della serie LX o IP-LXM forniscono prestazioni equivalenti a un costo inferiore per applicazioni convenzionali.
Acqua di alimentazione con durezza superiore a 1,0 ppm o silice superiore a 1,0 ppm. La formazione di incrostazioni di durezza a 60°C può danneggiare irreversibilmente le membrane; è necessario mantenere un RO e un addolcimento a monte appropriati.
Domande frequenti
1. Come riduce l'EWT-CDISGBD i costi operativi rispetto alla resina a scambio ionico di grado nucleare?
Il modulo elimina l'acquisto ricorrente, la movimentazione e lo smaltimento della resina nucleare monouso. Il costo totale di proprietà è tipicamente inferiore del 40-60% su un periodo di cinque anni, guidato dall'assenza di sostituzione della resina, dalla ridotta lavorazione delle scorie radioattive e da un intervento minimo dell'operatore. I risparmi esatti dipendono dalla portata del blowdown e dalla chimica.
2. Qual è il prezzo e la fascia di costo per lo stack di membrane CEDI EWT-CDISGBD?
Il modulo EWT-CDISGBD ha un prezzo tipico che varia da 55.000 a 85.000 USD per unità, a seconda dell'ambito del progetto e delle attrezzature di supporto. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato e termini di consegna, contattare direttamente Beijing Zhongping Technology.
3. Può il modulo EWT-CDISGBD avviarsi con acqua di blowdown calda senza una procedura di riscaldamento?
Sì. Il design brevettato per l'acqua calda istantanea consente l'avvio diretto con acqua di blowdown alla temperatura piena di 60°C senza riscaldamento graduale. Non è richiesto alcun tempo di attesa per il riscaldamento o limite di velocità di rampa di temperatura, il che riduce significativamente la durata dell'avvio dopo la stabilizzazione della chimica del generatore di vapore.
4. Quale pretrattamento o qualità dell'acqua di alimentazione è necessaria prima dell'EWT-CDISGBD?
L'acqua di alimentazione deve passare attraverso filtrazione a monte e osmosi inversa a passaggio singolo per raggiungere una conducibilità inferiore a 25 µS/cm, una durezza inferiore a 1,0 ppm, silice inferiore a 1,0 ppm e cloro libero inferiore a 0,02 ppm. La tipica configurazione di pre-filtrazione SGBD include un pre-filtro lavabile e un filtro di guardia a cartuccia prima della membrana RO.
5. Il modulo EWT-CDISGBD è tollerante all'ammoniaca e all'idrazina utilizzate nella chimica dell'acqua del lato secondario PWR?
Sì. Le membrane e le resine del modulo sono specificamente formulate per resistere all'esposizione continua ad ammoniaca fino a 10 ppm, etanolammina e idrazina fino a 100 ppb senza degrado delle prestazioni o fouling irreversibile. Questo è stato convalidato attraverso test di lunga durata superiori a 4.000 ore in condizioni chimiche rappresentative.
6. Quali sono i tempi di consegna e di produzione per il modulo EWT-CDISGBD?
Il normale tempo di produzione è di 10-14 settimane franco fabbrica. Per scadenze di consegna critiche per l'arresto, Beijing Zhongping Technology può coordinare una produzione accelerata su richiesta.
7. Offrite una prova, un pilota o una dimostrazione delle prestazioni in loco prima dell'acquisto?
Organizziamo un test di accettazione in fabbrica o, per progetti qualificati, un pilota in loco utilizzando uno skid con un singolo modulo azionato su un flusso parziale del flusso di blowdown effettivo. Ciò conferma la qualità dell'acqua di prodotto, la stabilità termica e la compatibilità chimica con la chimica dell'acqua specifica dell'impianto prima dell'impegno su scala dell'intero sistema.
8. Quali certificazioni o qualifiche di grado nucleare possiede l'EWT-CDISGBD?
Il modulo è marcato CE ed è prodotto secondo un sistema di gestione della qualità certificato ISO 9001:2015 e ISO 14001:2015. Per applicazioni nucleari, il modulo può essere fornito con un rapporto di prova sui materiali certificato e un certificato di collaudo funzionale secondo le specifiche di approvvigionamento del cliente.
9. Qual è la vita utile prevista dell'EWT-CDISGBD nel servizio di blowdown PWR?
La vita utile prevista è di 5-7 anni in funzionamento continuo a 60°C con pretrattamento adeguato. La vita è determinata dal graduale incrostamento delle membrane e dal fouling organico irreversibile; raccomandiamo un monitoraggio annuale della tensione e un'analisi della conducibilità per valutare la vita utile residua. Sono disponibili servizi di ricondizionamento e ricambio.
