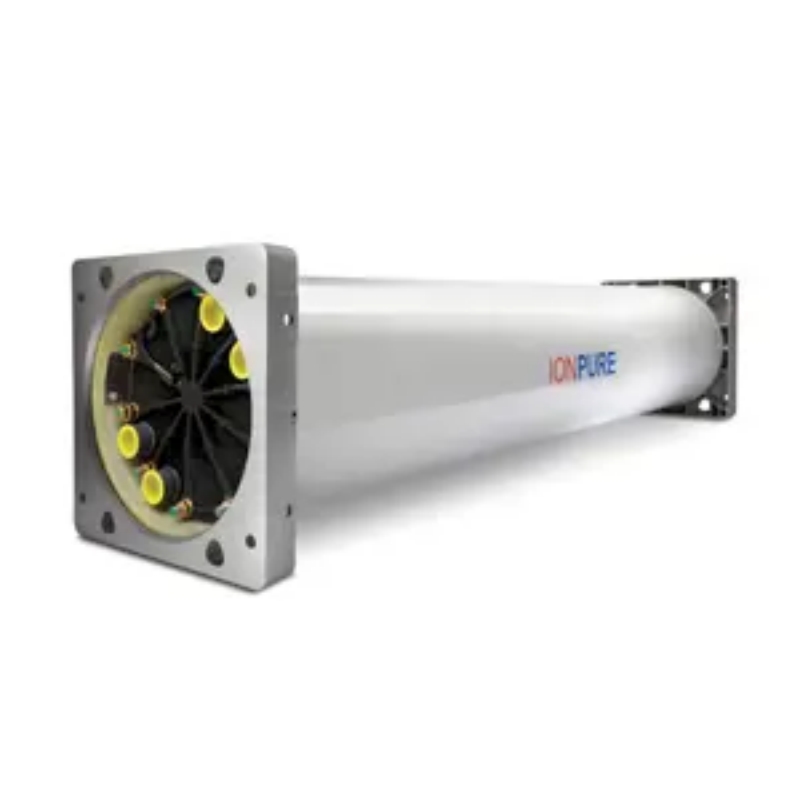

Ionpure VNX55-HH è un sistema di elettrodeionizzazione progettato come sistema di lucidatura dell'acqua per l'acqua di alimentazione ad alta durezza, che accetta fino a 2 ppm di durezza come CaCO ₃ senza ammorbidimento a monte. Valutato al flusso nominale di 10 m³/h (44 gpm), consegna samp; gt; 16 MΩ · cm resistività del prodotto con recupero dell'acqua 80-90%, eliminando la rigenerazione acida e caustica. Progettato per il trucco di caldaie di centrali elettriche e acqua di processo industriale.
Che cos'è un sistema di elettrodeionizzazione per la lucidatura dell'acqua?
Un sistema di elettrodeionizzazione utilizza un campo elettrico a corrente continua, membrane di scambio ionico e resina a letto misto per rimuovere continuamente gli ioni sciolti dal permeato di osmosi inversa. Funziona come una fase di lucidatura dell'acqua che sostituisce i deionizzatori a letto misto rigenerati chimicamente, producendo acqua di alta purezza senza manipolazione pericolosa.
All'interno della tecnologia CEDI, i moduli standard richiedono alimentazione ammorbidita o molto bassa durezza per prevenire l'incrustamento della scala. Il VNX55-HH è un modulo CEDI specializzato ad alta durezza tollerante, ottimizzato internamente per operare in modo affidabile su permeato RO a passaggio singolo contenente durezza totale fino a 2 ppm (come CaCO ₃). Ciò lo rende una soluzione di lucidatura idrica diretta per la generazione di energia e gli utenti industriali di vapore dove la durezza dell'acqua di alimentazione supera i tipici limiti CEDI.
Specifiche chiave
Flusso nominale del prodotto: 10 m³/h (44 gpm)
Resistività dell'acqua del prodotto: amp; gt; 16 MΩ · cm
Tolleranza durezza (come CaCO ₃): ≤2,0 ppm
Conduttività dell'acqua di alimentazione: amp; lt; 40µS/cm
Gamma di temperatura dell'acqua di alimentazione: 5-45 ° C (41-113 ° F)
Intervalo di pressione dell'acqua di alimentazione: 1,4-7 bar (20-100 psi)
Tolleranza del cloro residuo libero: amp; lt; 0,02 ppm (come Cl) ₂)
Silice dell'acqua di alimentazione (SiO ₂): amp; lt; 1,0 ppm
Recupero dell'acqua: 80-90%
Intervalo di tensione di funzionamento: 0-600 VDC
Gamma di corrente di funzionamento: 2,0-13,2 A
Silicia (SiO) ₂) Rimozione: amp; > 90%
Dimensioni del modulo (diametro × lunghezza): 44,45 cm × 213,3 cm (17,5 pollici × 84 pollici)
Temperatura massima ambiente: 45 ° C (113 ° F)
Tipo di connessione: connessioni a flangia in polipropilene (PP) a saldatura di 50 mm
Certificazioni: Marcato CE, certificazioni di fabbricazione ISO 9001: 2015 e ISO 14001: 2015, certificato Halal
Tecnologia di tenuta: progettazione della guarnizione attraverso la porta
Punti salienti tecnici
Il design interno tollerante alla durezza accetta una durezza di alimentazione fino a 2 ppm senza ammorbidimento. Una domanda comune degli ingegneri dell'impianto è se il permeato RO a passaggio singolo possa alimentare un modulo CEDI direttamente quando la durezza si avvicina a 2 ppm - il VNX55-HH è specificamente progettato per questa condizione. La resina, le membrane e la geometria del canale di flusso sono ottimizzate per prevenire la precipitazione di scala da calcio e magnesio, eliminando il costo di capitale e il consumo chimico di un ammorbiditore a monte.
La rigenerazione continua senza sostanze chimiche elimina la manipolazione acida e caustica. Il sistema di elettrodeionizzazione rigenera la sua resina elettrochimicamente durante il normale funzionamento. Nessun magazzino chimico alla rinfusa, serbatoi di neutralizzazione o programmi di sostituzione della resina sono necessari, riducendo drasticamente il rischio di sicurezza dell'impianto e il lavoro manuale.
Il recupero dell'acqua dell'80-90% riduce l'acqua di alimentazione e i volumi di rifiuti. Ricircolando il flusso di concentrato, il VNX55-HH invia solo il 10-20% del flusso di alimentazione a respingere. Per un modulo di 10 m³/h, questo significa 1-2 m³/h di acque reflue, offrendo risparmi significativi rispetto ai cicli convenzionali di rigenerazione dello scambio ionico che generano grandi lotti di rifiuti chimici.
La tenuta della guarnizione attraverso la porta impedisce le perdite tra compartimenti. I compartimenti di concentrazione multipli utilizzano doppio anello torico e tenuta di guarnizione attraverso la porta, mantenendo la qualità dell'acqua del prodotto stabile negli anni di funzionamento. Questo design evita perdite interne che possono causare immersioni di resistività nei moduli multi-compartimento.
La cassetta di giunzione pre-cablata accelera l'installazione sul campo. Un box di giunzione installato in fabbrica con cavi di alimentazione etichettati arriva su ogni modulo, semplificando la connessione elettrica all'alimentatore CC e riducendo i tempi di messa in servizio.
Applicazioni
Truccaggio dell'acqua di alimentazione della caldaia ad alta pressione nelle centrali elettriche:Producesamp; gt; 16 MΩ · cm acqua di trucco per caldaie a tamburo da 60 a 180 bar. Operando su permeato RO a passaggio singolo con durezza fino a 2 ppm, il VNX55-HH elimina l'ammorbiditore, fornendo un sistema compatto di lucidatura idrica che riduce l'impronta dell'impianto di demineralizzazione e la gestione chimica.
Strutture industriali di generazione e cogenerazione di vapore: fornisce acqua senza silice e a bassa conduttività per imballare caldaie e generatori di vapore di recupero del calore. Lampa di rimozione della silice; gt; 90% impedisce il trasporto di silice in fase di vapore e i depositi della pala della turbina.
Acqua di processo petrochimica e di raffineria: fornisce acqua di alta purezza per il trucco del catalizzatore, l'alimentazione dello scrubber e la diluizione del processo senza la necessità di sistemi rigeneranti acidi / caustici in aree classificate.
Tratamento dell'acqua della centrale elettrica a ciclo combinato: si integra con il pretrattamento RO multi-fase per fornire acqua lucida continua sia per il controllo degli NOx che per il trucco del ciclo del vapore da un comune sistema di lucidatura dell'acqua.
Sostituzione dei lucidatori a letto misto invecchiati: aggiorna i treni di deionizzazione esistenti a un sistema di elettrodeionizzazione privo di sostanze chimiche, utilizzando la linea di permeato RO esistente e riducendo l'esposizione dell'operatore all'acido solforico e all'idrossido di sodio.
Guida alla selezione
Applicazioni adatte:
Durezza totale dell'acqua di alimentazione coerentemente tra 0,1 e 2,0 ppm come CaCO ₃, soprattutto da RO a passaggio singolo senza ammorbidimento
Generazione di energia e utenti di vapore industriale che richiedono un'ampera; gt; acqua del prodotto di 16 MΩ · cm, dove non è richiesta la resistività di 18 MΩ · cm
Strutture finalizzate all’eliminazione in loco di sostanze chimiche pericolose e neutralizzazione dei rifiuti per la lucidatura dell’acqua
Richieste di flusso del progetto da 5 m³/h in su, scalabile a oltre 200 m³/h parallelizzando più moduli VNX55-HH
Non consigliato per:
Circoli d'acqua ultrapuri che richiedono 18 MΩ · cm con lampa di rimozione del boro e della silice; gt;99%. In applicazioni semiconduttori o microelettronica, selezionare invece il Ionpure VNX55-EX, che garantisce 18 MΩ · cm e amp; gt; rimozione del boro/silice al 99%.
Durezza dell'acqua di alimentazione superiore a 2,0 ppm come CaCO ₃. Se l'acqua cruda o il permeato RO supera questo limite, installare un ammorbiditore a monte o considerare un progetto di pre-trattamento della membrana di osmosi inversa tollerante alla durezza.
Piccoli anelli di lucidatura che richiedono un flusso continuo inferiore a 2 m³/h. Il funzionamento del VNX55-HH a un turndown profondo provoca una maldistribuzione del flusso e può accorciare la vita della resina. Per applicazioni più piccole, scegli i moduli della serie Ionpure LX o IP-LXM.
Domande frequenti
1.Qual è la durezza massima che il modulo VNX55-HH può gestire?
Il VNX55-HH accetta fino a 2,0 ppm di durezza totale come CaCO ₃ continuamente. Ciò consente l'alimentazione diretta da permeato di osmosi inversa a passaggio singolo senza ammorbiditore nella maggior parte delle applicazioni municipali e di acque superficiali.
2.Is il VNX55-HH adatto per sistemi di acqua ultrapura semiconduttore?
No, consigliamo il VNX55-EX per applicazioni a semiconduttori. Il VNX55-HH produce; gt;16 MΩ·cm e rimozione; gt; 90% di silice, mentre la lucidatura dei semiconduttori richiede 18 MΩ · cm di resistività e amp; gt; rimozione del 99% di silice e boro.
3.Quanto costa il sistema di elettrodeionizzazione VNX55-HH?
Il modulo VNX55-HH varia tipicamente da 25.000 a 40.000 USD, a seconda del volume del progetto e della configurazione. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology.
4.Possiamo testare pilota o noleggiare un modulo CEDI prima di acquistare?
Organizziamo test pilota utilizzando uno scivolo pre-assemblato con un modulo VNX55-HH, confermando la qualità dell'acqua del prodotto, il tasso di recupero e la tolleranza alla durezza sulla vostra acqua di alimentazione effettiva. Beijing Zhongping Technology coordina la configurazione pilota e la convalida delle prestazioni.
5. Quali termini di pagamento sono disponibili per gli acquisti del sistema di lucidatura dell'acqua?
Accettiamo lettera di credito irrevocabile (L / C a vista) e bonifico bancario (T / T). Per i progetti di capitale multi-modulo, Beijing Zhongping Technology offre piani di pagamento basati su pietre miliari dopo la valutazione del credito.
6.What è il termine di consegna per il modulo VNX55-HH?
Il tempo di consegna standard della fabbrica è di 8-10 settimane franco fabbrica. I distributori regionali con stock locali a volte possono spedire entro 3-4 settimane. Confermiamo lo stato attuale dell'inventario al preventivo.
7.Che pre-trattamento è necessario prima del VNX55-HH?
L'acqua di alimentazione deve essere permeata da osmosi inversa con conduttività; lt; 40µS/cm, durezza; lt;2,0 ppm come CaCO ₃, cloro libero; lt; 0,02 ppm, e temperatura tra 5-45 ° C. RO a passaggio singolo con declorazione UV e filtrazione a cartuccia 5µm è la disposizione standard di pretrattamento; Non è necessario un ammorbiditore.
8.Qual è il tasso di recupero dell'acqua e il volume di rifiuto del VNX55-HH?
Il modulo funziona al recupero dell'acqua dell'80-90%. Al flusso di prodotto nominale di 10 m³ / h, il flusso di rifiuto è di 1,1-2,5 m³ / h. L'acqua di alimentazione di durezza superiore tende verso l'estremità inferiore della gamma di recupero per evitare la scalatura.
9.Do fornisci supporto di avvio e messa in servizio?
Forniamo avvio supervisionato da fabbrica per la prima installazione del modulo in ogni sito, compresi i test di integrità, la configurazione dell'alimentazione a corrente continua e la formazione dell'operatore. Beijing Zhongping Technology offre anche contratti di servizio annuali per un supporto continuo.
10.Che garanzia viene fornita con il modulo VNX55-HH?
Forniamo una garanzia limitata di 2 anni che copre i materiali e la lavorazione in condizioni di funzionamento specificate. Sono disponibili opzioni di garanzia estesa fino a 5 anni. Abbiamo bisogno di registrazioni della qualità dell'acqua di alimentazione e dati annuali sulle prestazioni per mantenere la copertura della garanzia.
