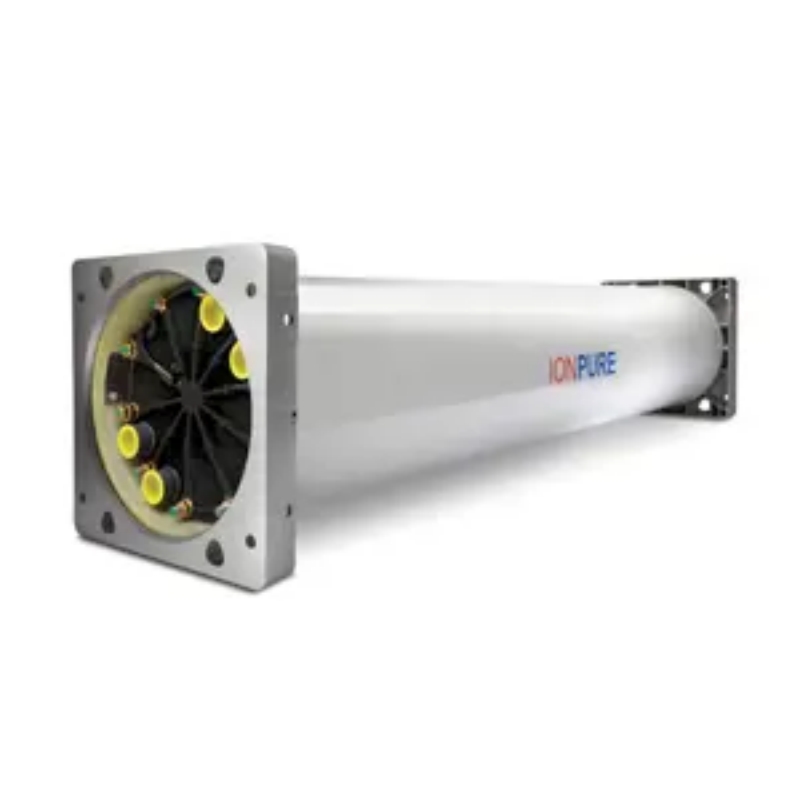

Ionpure VNX55-EX è un modulo CEDI ad alto flusso (elettrodeionizzazione continua) per sistemi di acqua di ultra alta purezza, progettato specificamente per la fabbricazione di microelettronica e semiconduttori. Valutato per 12,5 m³ / h (55 gpm) flusso nominale del prodotto, fornisce 18 MΩ · cm resistività withamp; gt; rimozione del 99% della silice e del boro, che funziona senza sostanze chimiche acide/caustiche e raggiunge il recupero dell'acqua del 95-97,5%.
Che cos'è un modulo EDI per il trattamento dell'acqua?
Un modulo EDI è un dispositivo di purificazione dell'acqua elettrochimico che rimuove i contaminanti ionizzabili dal permeato RO utilizzando membrane di scambio ionico, resine a letto misto e un potenziale elettrico CC. Sostituisce la convenzionale deionizzazione a letto misto, eliminando la necessità di rigenerazione chimica.
I moduli di elettrodeionizzazione continua sono classificati per capacità di flusso: piccole unità di laboratorio (tipicamente 1 m³/h), unità industriali medie e moduli ad alto flusso per applicazioni centrali. Il VNX55-EX appartiene alla categoria ad alto flusso, progettato per la produzione di acqua ultrapura su larga scala in fabbriche di microelettronica dove la qualità dell'acqua costante di 18 MΩ · cm e il controllo della silice / boro non sono negoziabili.
Specifiche chiave
Flusso nominale del prodotto: 12,5 m³/h (55 gpm)
Resistività dell'acqua del prodotto: 18 MΩ · cm (garantito)
Silicia (SiO) ₂) Rimozione: amp; > 99%
Rimozione del boro: amp; > 99%
Sodio (Na) ⁺) Rimozione: amp; gt;99.9%
Cloruro (Cl) ⁻) Rimozione: amp; gt;99.9%
Recupero dell'acqua: 95-97,5%
Intervalo di tensione di funzionamento: 0-300 VDC
Gamma di corrente di funzionamento: 2,0-13,2 A
Conduttività massima dell'acqua di alimentazione: amp; lt; 10µS/cm
Intervalo di pressione dell'acqua di alimentazione: 2,1-7 bar (30-100 psi)
Gamma di temperatura dell'acqua di alimentazione: 20-45 ° C (68-113 ° F)
Temperatura massima ambiente: 45 ° C (113 ° F)
Tolleranza residua del cloro libero: amp; lt; 0,02 ppm (come Cl) ₂)
Durezza dell'acqua di alimentazione (come CaCO ₃): amp; lt; 0,1 ppm
Silice dell'acqua di alimentazione (SiO ₂): amp; lt; 0,5 ppm
Dimensioni del modulo (diametro × lunghezza): 44,45 cm × 213,3 cm (17,5 pollici × 84 pollici)
Tipo di connessione: connessioni a flangia in polipropilene (PP) a saldatura di 50 mm
Certificazioni: Marcato CE, ISO 9001: 2015 e ISO 14001: 2015 (certificati dell'impianto del produttore)
Sigillatura del compartimento del concentrato e dell'elettrodo: progettazione della guarnizione attraverso la porta
Punti salienti tecnici
Il funzionamento senza sostanze chimiche elimina l'infrastruttura di rigenerazione. Il VNX55-EX utilizza la potenza CC e la migrazione ionica guidata dalla membrana per rigenerare continuamente la sua resina a letto misto. Una domanda frequente è se il modulo richiede iniezione acida o caustica. Nessun serbatoio di neutralizzazione, stoccaggio chimico o sistemi di trattamento dei rifiuti sono necessari, riducendo l'impronta dell'impianto e la complessità operativa rispetto ai lucidatori a letto misto convenzionali.
Il tasso di recupero del 95-97,5% riduce al minimo lo scarico delle acque reflue. L'alto recupero dell'acqua viene raggiunto ricircolando i flussi di concentrato ed elettrodi, inviando solo un piccolo sanguinamento al drenaggio. In impianti di acqua ultrapura che trattano 100 m³ / h di permeato RO, questo si traduce in 2,5-5 m³ / h di rifiuto, riducendo sostanzialmente la domanda di acqua di alimentazione e i costi di smaltimento rispetto ai sistemi di scambio ionico che richiedono una rigenerazione periodica a lotto completo.
La tenuta della guarnizione attraverso la porta impedisce le perdite esterne. La tecnologia di guarnizione a doppio anello torico e porta attraverso su ogni canale di concentrazione elimina le perdite intercompartimenti che possono degradare la qualità dell'acqua del prodotto nel tempo. Questa progettazione è fondamentale per mantenere la resistività di 18 MΩ · cm nei circuiti di lucidatura della microelettronica.
La scatola di giunzione elettrica integrata semplifica il cablaggio sul campo. Ogni modulo comprende una scatola di giunzione pre-terminata con cavi di alimentazione installati in fabbrica, riducendo il lavoro di installazione e evitando errori di cablaggio della polarità dell'elettrodo.
La rimozione migliorata della silice e del boro mira le specifiche della microelettronica. Garantito; La rimozione del 99% sia della silice che del boro supera le prestazioni tipiche del letto misto, affrontando le due specie debolmente ionizzate più difficili che causano difetti di wafer nella produzione di semiconduttori.
Applicazioni
Lubricazione finale di fabbricazione di wafer a semiconduttori: Produce acqua ultrapura di 18 MΩ · cm per risciacquo di wafer e litografia ad immersione. Theamp; gt; rimozione del boro al 99% impedisce la contaminazione del doping di tipo p e la rimozione della silice protegge l'ottica dai depositi silicei.
Microelettronica e produzione di display a pannello piatto: fornisce acqua di processo di alta purezza alle linee di produzione TFT-LCD, OLED e micro-LED dove i residui ionici devono essere tenuti al di sotto dei livelli di parti per trilione.
Composizione dell'acqua di alimentazione della generazione di energia e della caldaia: Elimina lo scambio ionico a letto misto nelle centrali elettriche a ciclo combinato, fornendo acqua di alimentazione con conduttività inferiore a 0,1 μS / cm per caldaia ad alta pressione evitando la manipolazione chimica pericolosa.
Acqua purificata farmaceutica e pre-trattamento dell'acqua per iniezione: Anche se l'acqua compendiale finale richiede distillazione o osmosi inversa più lucidatura, il VNX55-EX funge da fase di deionizzazione continua che mantiene; lt; conduttività di 1,3 µS/cm per USPamp; lt; 645amp; gt; a monte dei stills WFI, riducendo la scalazione della distillazione e il consumo energetico.
Impianti centrali di acqua ultrapura per parchi industriali ad alta tecnologia: configurazioni parallele di più moduli VNX55-EX consentono oltre 228 m³/h (1.000 gpm) 18 MΩ·cm di acqua da un unico sistema idrico lucidato, riducendo il costo dell'acqua per metro cubo rispetto ai lucidatori distribuiti al punto d'uso.
Guida alla selezione
Applicazioni adatte:
Richieste di acqua ad alta purezza a partire da 5 m³/h e scalare oltre 50 m³/h, dove un singolo modulo di 12,5 m³/h o banche parallele sostituiscono più recipienti a letto misto con funzionamento senza sostanze chimiche
Ingresso RO permeate qualità consistently≤10µS/cm, cloroamp libero; lt; 0,02 ppm e temperatura mantenuta tra 20-45 ° C - tipico del pretrattamento RO a doppio passaggio
Progetti in cui l'eliminazione di sostanze chimiche acide/caustiche pericolose, sistemi di neutralizzazione e sostituzione di resine è una priorità di sicurezza o costo
impianti di microelettronica e semiconduttori che richiedono silicio convalidato; lt;0,5 ppb e boronampo; lt;50 ppt in acqua del prodotto
Non consigliato per:
Conduttività dell'acqua di alimentazione superiore a 10µS/cm (ad esempio, RO a passaggio singolo direttamente su acqua salmastra ad alto TDS). Installare un RO secondario o ammorbiditore / degassificatore a monte, o selezionare un modulo CEDI valutato per una conduttività di alimentazione più alta come un Ionpure VNX30-CDIT.
Temperature dell'acqua inferiori a 15 ° C per periodi prolungati. La bassa temperatura aumenta la viscosità dell'acqua e riduce la mobilità degli ioni, portando alla caduta della resistività del prodotto al di sotto del 18 MΩ · cm garantito. In scenari di alimentazione a freddo, uno scambiatore di calore a piastre che utilizza acqua di riscaldamento dell'impianto dovrebbe riscaldare il permeato RO per l'amplificatore; gt; 20°C.
Lucidatura su scala molto piccola dove un singolo modulo supera il flusso richiesto. Il funzionamento di un modulo da 12,5 m³/h a meno del 20% di rotazione può causare una distribuzione del flusso irregolare e un esaurimento localizzato della resina. Per flussi inferiori a 2,5 m³/h, si possono considerare moduli Ionpure più piccoli come la serie LX o IP-LXM.
Domande frequenti
1.Che resistività o qualità dell'acqua garantisce il VNX55-EX?
Il modulo garantisce una resistività dell'acqua del prodotto di 18 MΩ·cm quando l'acqua di alimentazione soddisfa le condizioni di ingresso richieste. Le prestazioni misurate tipiche al flusso nominale sono di 17,5-18,2 MΩ·cm, con silice inferiore a 0,5 ppb e boro inferiore a 50 ppb.
2.Qual è la durata prevista del modulo CEDI VNX55-EX?
Il modulo è progettato per una durata minima di 7 anni in condizioni di funzionamento normali con una qualità costante dell'acqua di alimentazione. Molte installazioni raggiungono 8-10 anni prima di richiedere la ristrutturazione di fabbrica. Si raccomanda di effettuare periodici trend di prestazione della tensione e della resistività del prodotto per prevedere la fine della vita.
3.Quanto costa il VNX55-EX e qual è la fascia di prezzo?
Il VNX55-EX varia tipicamente da 28.000 a 45.000 USD per modulo, a seconda delle dimensioni del progetto, della configurazione e della distribuzione regionale. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo preciso con termini di consegna, contatta direttamente Beijing Zhongping Technology.
4.Do offri un accordo di prova, noleggio o prova pilota prima dell'acquisto completo?
Organizziamo test pilota utilizzando uno scivolo preconfigurato con un singolo modulo VNX55-EX nel sito del cliente. Ciò conferma la qualità dell'acqua del prodotto e il tasso di recupero nelle condizioni effettive dell'acqua di alimentazione prima dell'impegno di capitale. Contatta Beijing Zhongping Technology per programmare un test pilota.
5. Quali sono i tempi di consegna e i tempi di consegna per il VNX55-EX?
Il tempo di consegna standard franco fabbrica è da 8 a 10 settimane. La consegna accelerata può essere disponibile per scadenze di progetto urgenti. I distributori autorizzati con inventario regionale possono ridurre i tempi di consegna a 4 settimane.
6.Quali termini di pagamento e opzioni di finanziamento sono disponibili?
Accettiamo lettera di credito irrevocabile (L / C a vista), bonifico bancario (T / T) e per gli acquirenti qualificati, termini di pagamento differiti dopo la valutazione del credito. Per progetti di capitale multi-unità, Beijing Zhongping Technology può strutturare piani di pagamento basati su pietre miliari.
7.Quale qualità dell'acqua di pre-trattamento o di alimentazione è richiesta prima del VNX55-EX?
L'acqua di alimentazione deve essere permeata RO con conduttività; lt; 10µS/cm, temperatura 20-45°C, cloro libero; lt; 0,02 ppm, durezza; lt; 0,1 ppm e silicaamp; lt; 0,5 ppm. L'osmosi inversa a doppio passaggio con declorazione UV e scambio di calore è la configurazione standard di pretrattamento.
8.Può il VNX55-EX funzionare in modo intermittente o in modalità standby a caldo?
Il modulo può essere messo in attesa di ricircolazione per un massimo di 72 ore senza flusso d'acqua, purché una bassa tensione di scorrimento (tipicamente 0,5-1 A) sia mantenuta per prevenire la biocontaminazione e l'esaurimento ionico. L'avvio da un arresto prolungato richiede una sequenza di lavaggio di disinfezione.
Quali sono i costi operativi o i consumabili in corso per il VNX55-EX?
Non ci sono consumabili di sostituzione acidi, caustici o resinici. L'unico costo operativo è il consumo di energia CC - tipicamente 0,1-0,3 kWh per metro cubo di acqua del prodotto - più un piccolo flusso di acqua di rifiuto. La manutenzione di routine è limitata all'ispezione annuale delle tenute e delle connessioni elettriche.
10.Is supporto di installazione e messa in servizio disponibile, e cosa include?
Forniamo supporto di messa in servizio e avvio supervisionato in fabbrica per la prima installazione del modulo in ogni sito. Ciò include test di integrità, calibrazione dell'alimentazione e formazione dell'operatore. Gli accordi di servizio estesi che coprono i controlli sanitari annuali e la risoluzione dei problemi in loco sono disponibili da Beijing Zhongping Technology.
